Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

NFC CONTROL RELAY 3-PHASES NFC CONTROL 3-PHASES MULTIFUNCTI

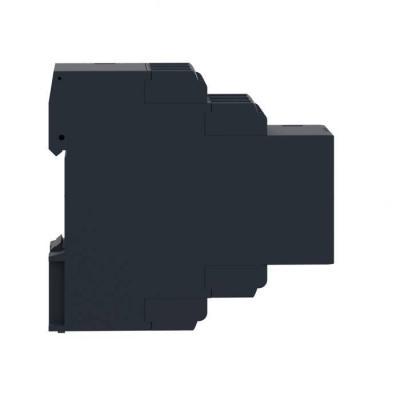

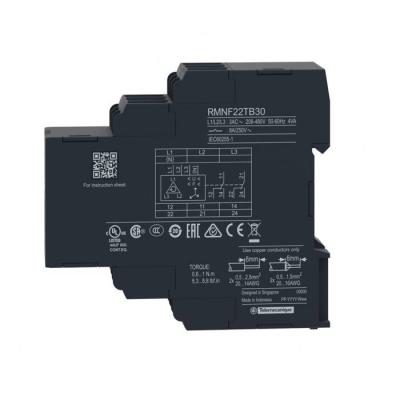

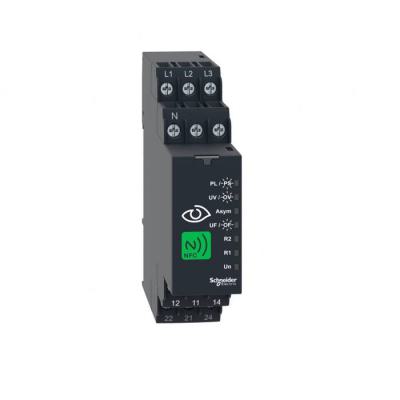

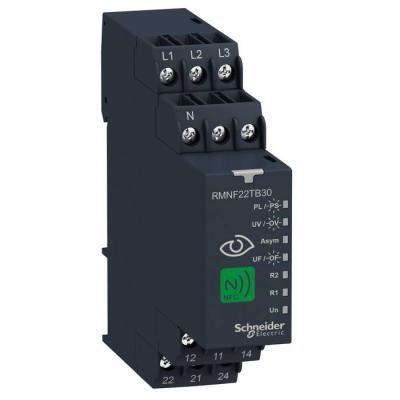

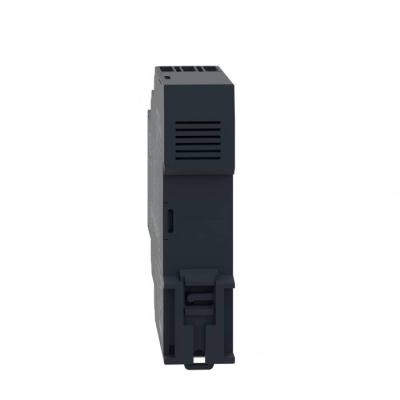

NFC CONTROL RELAY 3-PHASE

Code article : SCHRMNF22TB30

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	367,8480 € / U


	Prix unitaire net HT
	195,5490 € / U
	soit :
	234,6588 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489591120
Réf. fabricant : RMNF22TB30

Informations complémentaires :
NFC CONTROL RELAY 3-PHASES NFC CONTROL 3-PHASES MULTIFUNCTI

Poids :	0,125 kg

Gamme de produits :	Relais de contrôle Harmony

Type de produit ou équipement :	Relais de contrôle 3 phases

Type de relais :	Relaisde contrôle

Nombre de phases réseau :	3 phases

Nom du relais :	RMNF22

Paramètres surveillés par le relais :	Séquence de phasesDétection de défauts de phaseDétection de surtensionDétection de sous-te

Os supportés :	Android

Version logicielle :	V4.4 et versions supérieures

App for product :	Zelio NFC (téléchargeable à partir de la boutique Google Play)

Produits compatibles :	Dispositif mobile équipé de la technologie NFC

Type de temporisation :	Durée d'établissement 0,1 s...60 minDurée d'inhibition 0,1 s...60 min

Capacité de commutation en va :	2000 VA

Nfc operating frequency :	13,56 MHz

Maximum rf power transmitted :	0,0002 mW

Temps de reset :	1500 ms à tension maximum

Tension de coupure maximale :	250 V CA

Courant commuté minimum :	100 mA à 6 V

Courant commuté maximum :	8 A CA

(us) tension d'alimentation :	208...480 V CA ligne à ligne120...277 V CA ligne au neutre

Limites de la tension d'alimentation :	166,4?576 V CA ligne à ligne96?332,4 V CA ligne au neutre

Puissance consommée en va :	4 VA à 480 V CA 60 Hz

Facteur de marche :	100%

Supply voltage frequency :	50...60 Hz +/- 10 %

Contacts de sortie :	2 "OF"

Précision de réglage du seuil de commutation :	+/- (1.5 % + 1 V)

Réglage exact du temps de retard :	+/- 3 % pour 10 s...60 min plage de relais temporisé+/- 300 ms pour 0?10 s plage de relais

Hystérésis :	3 % de fixé pour détection de défauts de phase

Seuil d'alarme :	166...576 V réglable détection de surtension et de sous-tension (ligne à ligne)96...332 V

Run-up delay at power-up max :	650 ms

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Précision de répétition :	+/- 0,5% pour circuit d'entrée+/- 3 % pour temporisation

Réglage exact du seuil de commutation :	+/- (1,5 % + 1 V)

Erreur de mesure :	< 0.05 %/Hz avec variation de fréquence< 0,05 %/oC avec variation de température

Temps de réponse :	<= 300 ms

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

(ui) tension assignée d'isolement :	400 V

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 æs

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Position de montage :	Toutes positions

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mmy (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-10,60?0,99 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

Signalisation locale :	Un, vert LED: (fixe) pour puissance ONR1, jaune LED: (fixe) pour relais alimentéR1, jaune

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Endurance électrique :	100000 cycle

Endurance mécanique :	10000000 cycle

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

(ith) courant thermique conventionnel :	8:00 AM

Matière des contacts :	Sans cadmium

Largeur :	22,5 mm

Hauteur :	90 mm

Profondeur :	99 mm

Description des contacts :	2 "O/F"

Immunité aux micro coupures :	10 ms

Compatibilité électromagnétique :	Test d'immunité aux baisses et aux interruptions de tension - niveau de test : 70 % (25/30

Normes :	EN/CEI 60255-1

Certifications du produit :	CEULCSACCCEACRCM

Règlement européen :	2014/30/EU - compatibilité electromagnétique2014/35/EU - directive basse tension2014/53/EU

Température ambiante de stockage :	-40?70 oC

Température de fonctionnement :	-20?60 oC

Humidité relative :	93?97 % à 25?55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,075 mm (f= 10?58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 58,1?1

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP40 se con

Degré de pollution :	3 se conformer à CEI 60664-13 se conformer à UL 508

Catégorie de surtension :	III se conformer à CEI 60664-1III se conformer à UL 508

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	136 g

Hauteur de l'emballage 1 :	9,6 cm

Largeur de l'emballage 1 :	2,5 cm

Longueur de l'emballage 1 :	10,8 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	36

Poids de l'emballage 2 :	5,578 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	99,0

Plage de mesure de la tension (v) :	0,0

Fonction surveillance d'ordre de phase :	Oui

Fonction détection d'erreurs de phase :	Oui

Fonction détection de sous-tension :	Oui

Fonction détection de surtension :	Oui

Fonction détection d'asymétrie :	Oui

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	120,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	120,0

Tension d'alimentation de courant nominal us cc (v) :	0,0

Délai de temporisation du déclenchement max. admissible (s) :	300,0

Délai de temporisation du déclenchement min. réglable (s) :	0,1

Délai de retardement du déclenchement max. admissible (s) :	300,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Type de tension d'actionnement :	AC

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc unité :	1

Qct :	CT

Qc carton :	36

Mots clés : nfc control relay phases multifuncti rmnf22tb30 3606489591120 schrmnf22tb30
