Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

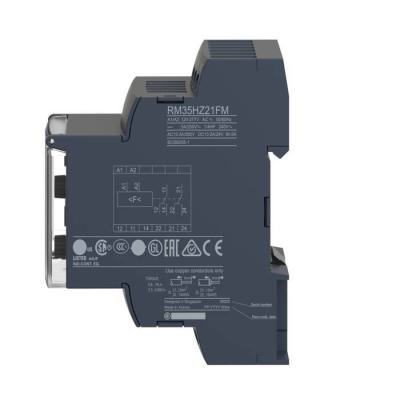

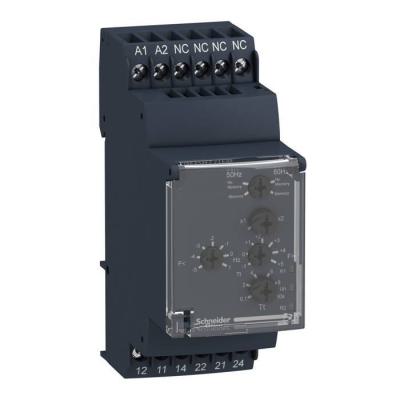

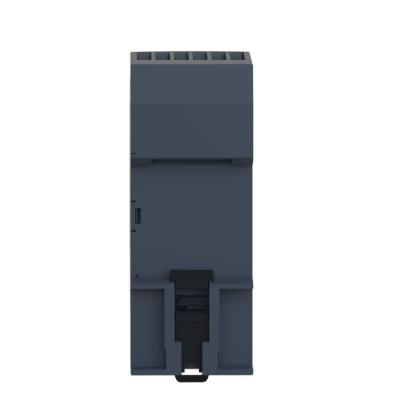

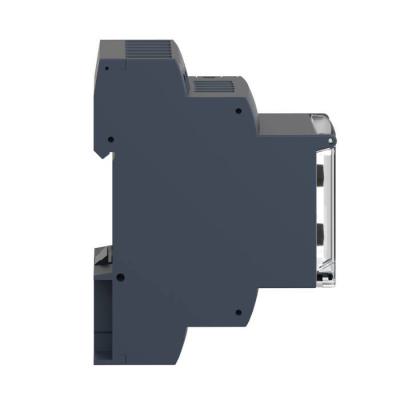

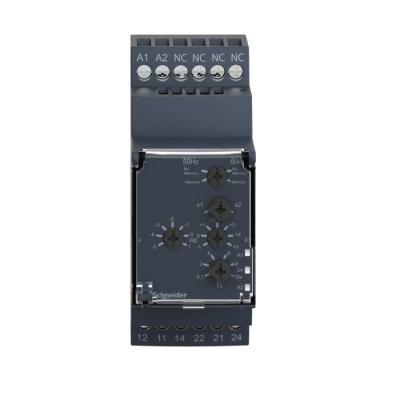

Harmony RM35-HZ - relais de contrôle de la fréquence - plage 40..70 Hz

REL. FREQUENCE

Code article : SCHRM35HZ21FM

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	509,5440 € / U


	Prix unitaire net HT
	270,8749 € / U
	soit :
	325,0499 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405201
Réf. fabricant : RM35HZ21FM

Informations complémentaires :
Harmony RM35-HZ - relais de contrôle de la fréquence -
plage 40..70 Hz - IP20,IP30 - paramètres surveillés par le
relais : surfréquence et sous-fréquence 50 ou 60 Hz

Gamme de produits :	Relais de contrôle Harmony

Type de produit ou équipement :	Relais de contrôle de fréquence

Type de relais :	Relais de contrôle de fréquence

Nom du relais :	RM35HZ21FM

Paramètres surveillés par le relais :	Surfréquence et sous-fréquence 50 ou 60 Hz

Type de temporisation :	Réglable 0,1?10 s, +/- 10 % lors du dépassement du seuil

Capacité de commutation en va :	1250 VA

Courant commuté minimum :	10 mA à 5 V CC

Puissance consommée maximale en va :	6 VA CA

Plage de mesure :	40...70 Hz fréquence

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Temps de reset :	2000 ms temporisation

Tension de coupure maximale :	250 V CA/CC

(us) tension d'alimentation :	120?277 V CA

Limites de la tension d'alimentation :	102?308 V CA

Fréquence circuit de commande :	40...70 Hz

Largeur :	35 mm

Contacts de sortie :	1 F/O + 1 F/O

Matière des contacts :	Sans cadmium

Courant de sortie nominal :	5:00 AM

Maximum input frequency :	70 Hz

Cycle de mesure maximal :	200 ms cycle de mesure en tant que valeur eff réelle

Delay at power up :	0,5 s

Hystérésis :	0,3 % fixe

Précision de mesure :	+/-10 % de la valeur entrée pleine échelle+/-10 % de la pleine échelle dans le délai impar

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 0,5% pour temporisation

Erreur de mesure :	+/- 0,05 %/oC avec variation de température< +/- 1 % sur la gamme entière avec variation d

Réglage du seuil :	-2...10 Hz-10...2 Hz

Marquage :	CE : 73/23/EECCE : CEM 89/336/EEC

Catégorie de surtension :	III se conformer à CEI 60664-1

Résistance d'isolement :	> 500 M? à 500 V CC entre alimentation et sortie relais se conformer à CEI 60255-5> 500 M?

(ui) tension assignée d'isolement :	400 V se conformer à CEI 60664-1

Operating voltage tolerance :	- 15 % + 10 % Un

Fréquence d'alimentation :	50/60 Hz +/- 10 %

Isolement :	Aucune isolation galvanique entre alimentation et mesure

Position de montage :	Toutes positions sans déclassement

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mmy (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

Local signalling :	1 LED vert pour Indicateur d'alimentation1 LED jaune pour fréquence correcte (R1 supérieur

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Endurance électrique :	100000 cycle

Endurance mécanique :	30000000 cycle

Vitesse de commande :	<= 360 opérations/heure pleine charge

Immunité aux micro-coupures :	10 ms

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Normes :	CEI 60255-6NF EN 60255-6

Certifications du produit :	GLULCSAC-TickGOST

Température ambiante de stockage :	-40?70 oC

Température de l'air ambiant en fonctionnement :	-20?50 oC

Humidité relative :	95 % à 55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,35 mm (f= 5?57,6 Hz) se conformer à IEC 60068-2-6/IEC 60255-21-11 gn (f= 57,6?150 Hz) se

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Degré de pollution :	3 se conformer à CEI 60664-1

Tension d'essai diélectrique :	2 kV CA 50 Hz

Onde de choc non-dissipative :	4 kV

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	125 g

Hauteur de l'emballage 1 :	4,6 cm

Largeur de l'emballage 1 :	8 cm

Longueur de l'emballage 1 :	9,7 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	48

Poids de l'emballage 2 :	6,57 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Valeur de fonctionnement pour fréquence (hz) :	70,0

Finition du raccordement électrique :	borne à vis

Tension assignée (ue) (v) :	277,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	120,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	277,0

Délai de temporisation du déclenchement max. admissible (s) :	10,0

Délai de temporisation du déclenchement min. réglable (s) :	0,1

Délai de retardement du déclenchement max. admissible (s) :	10,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Type de tension d'actionnement :	AC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc unité :	1

Qct :	CT

Qc carton :	48

Mots clés : RM35HZ21FM 5HZ21FM RM35HZ21FM Zelio RM35-HZ relais controle la frequence plage 40..70 Hz harmony contrôle fréquence 3389119405201 schrm35hz21fm
