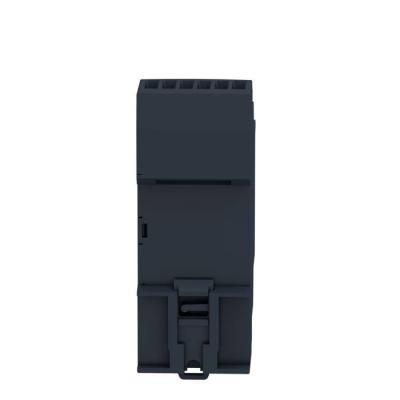

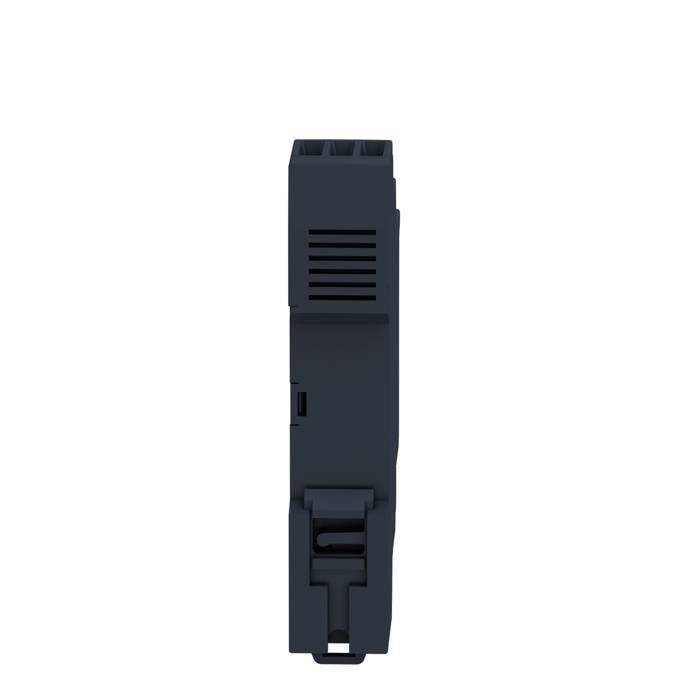

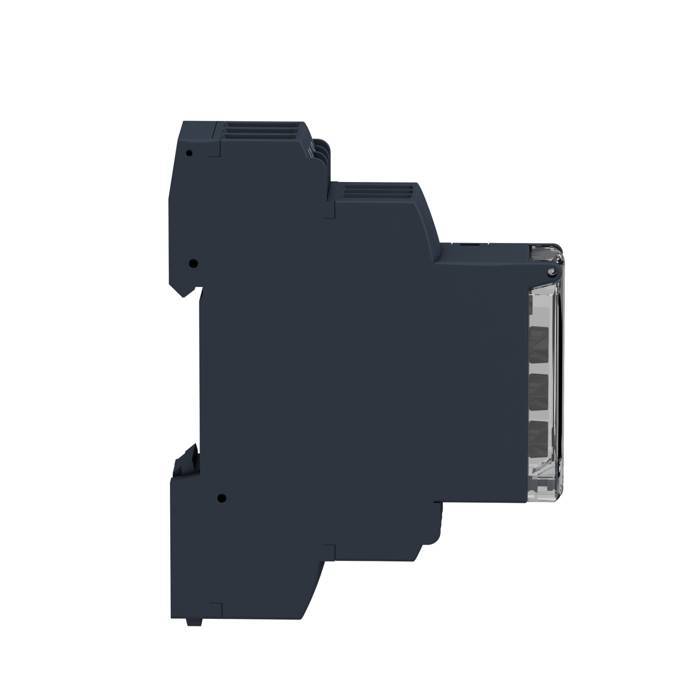

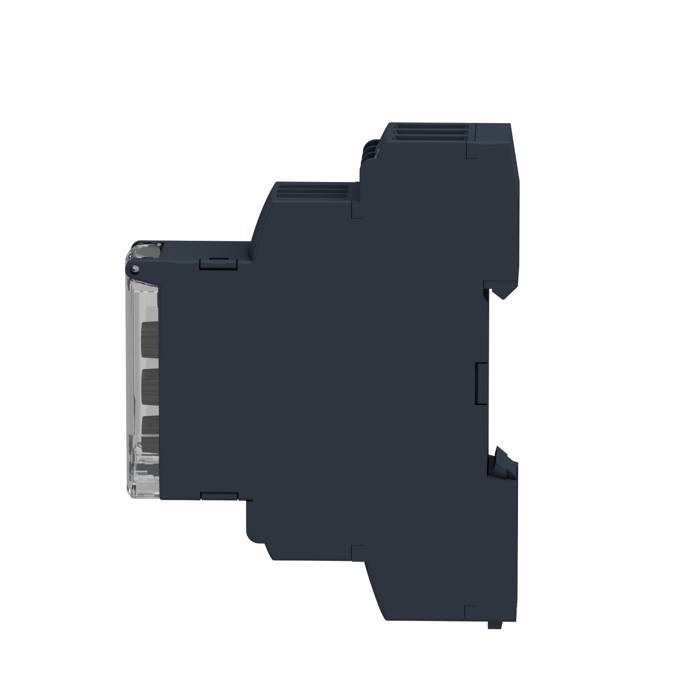

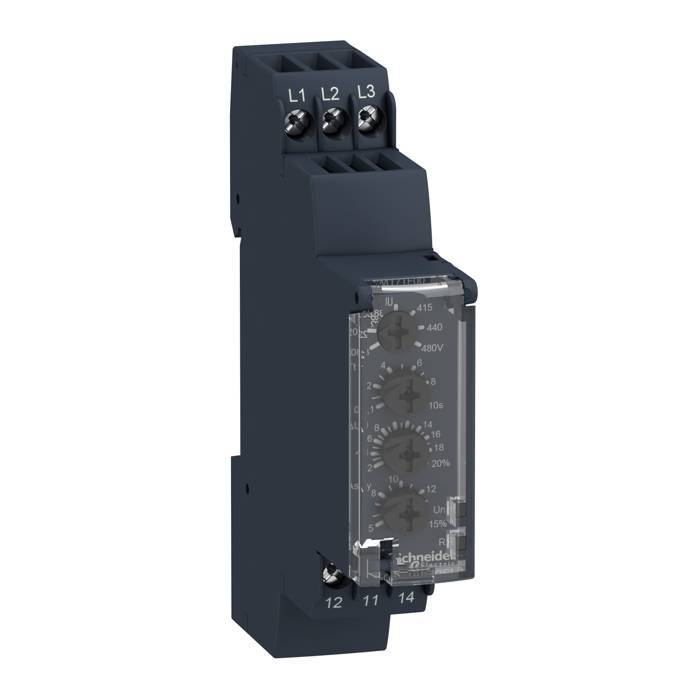

Harmony RM35-U - relais de contrôle de tension - plage 114..329Vca

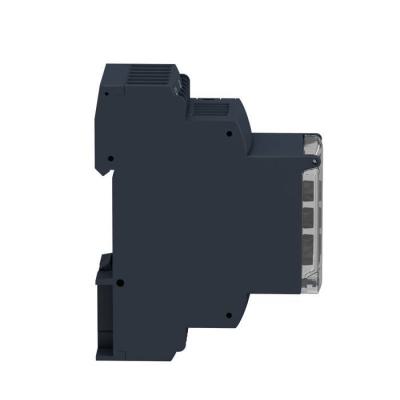

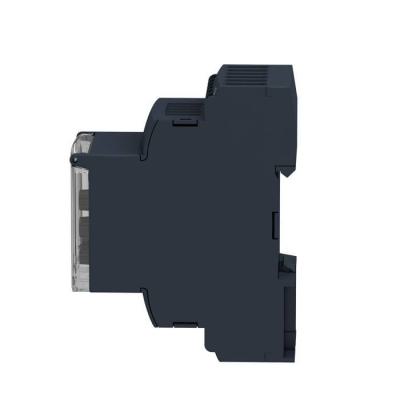

REL. SUR ET SOUS TENSION TRI P

Code article : SCHRM35UB3N30

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	424,4160 € / U


	Prix unitaire net HT
	225,6206 € / U
	soit :
	270,7447 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405331
Réf. fabricant : RM35UB3N30

Informations complémentaires :
Harmony RM35-U - relais de contrôle de tension - plage
114..329Vca - largeur : 35mm - IP20 (bornes), IP30 (gaine)
- 1250 VA - temporisation : réglable 0,3à30 s, +/-10 % lors
du dépassement du seuil

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	6,604 kg

Type :	Voltage control relay

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Paramètres surveillés par le relais :	Absence du neutreSurtension et sous-tension entre les phasesSurtension et sous-tension ent

Tenue aux vibrations :	0,35 mm (f= 557,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6150 Hz) se conformer à CEI

Résistance d'isolement :	> 500 M à 500 V CC se conformer à CEI 60255-5> 500 M à 500 V CC se conformer à CEI 60664-1

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 1 % pour temporisation

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Time delay :	Réglable 0,330 s, 0 + 10 % lors du dépassement du seuil

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Fonctionnalité :	Détection de surtension et sous-tension

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Précision de mesure :	+/-10 % de la valeur pleine échelle

Position de montage :	Toutes positions sans déclassement

Tenue aux chocs mécaniques :	5 gn se conformer à CEI 60068-2-27

Données de fiabilité de la sécurité :	B10d = 470000MTTFd = 502,2 années

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de contrôle de la tension

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

Plage de mesure :	114...329 V tension CA 50/60 Hz

(us) tension d'alimentation :	120277 V CA 50/60 Hz +/- 10 %

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Temps de réponse :	< 200 ms (en cas d'un défaut)

Degré de pollution :	3 se conformer à CEI 60664-1

Application spécifique du produit :	Pour alimentation triphasée

Contacts de sortie :	1 F/O + 1 F/O, 1 par seuil

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Gamme de produits :	Harmony Control Relays

Temps de reset :	1500 ms temporisation

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	50...60 Hz +/- 15 %

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn

Certifications du produit :	ULC-TickGLCSAGOST

Régulation reach :	Déclaration REACh

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/CEI 60255-1

Limites de la tension d'alimentation :	114329 V CA

Puissance consommée en va :	03,9 VA CA

Tension de coupure maximale :	250 V CA/CC

Endurance électrique :	10000 cycle

Plage de mesure de la tension (v) :	120,0 277,0

Finition du raccordement électrique :	borne à vis

Courant commuté maximum :	5 A CA/CC

Température ambiante de stockage :	-4070 °C

Température de fonctionnement :	-2050 °C

Nom du relais :	RM35UB3

Capacité de commutation en va :	1250 VA

Description des contacts :	2 "O/F"

Garantie :	18 mois

Delay at power up :	650 ms

Hauteur de l'emballage 1 :	4,7 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,7 cm

Seuil de détection de tension :	114 V

Largeur :	35 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Onde de choc non-dissipative :	4 kV

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Délai de temporisation du déclenchement max. admissible (s) :	0,65

Délai de retardement du déclenchement max. admissible (s) :	30,0

Courant de sortie nominal :	5 A

Hystérésis :	2 %

Code de compatibilité :	RM3

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Fonction détection d'erreurs de phase :	Oui

Fonction détection de sous-tension :	Oui

Fonction détection de surtension :	Oui

Délai de retardement du déclenchement min. réglable (s) :	0,3

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Labels qualité :	CE

Nb produits dans l'emballage 2 :	48

Qc carton :	48

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM35UB3N30 5UB3N30 RM35UB3N30 Zelio RM35-U relais controle tension plage 114..329Vca harmony contrôle vca 3389119405331 schrm35ub3n30

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

225,6206 € / U HT
270,7447 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRM17TE00 R PHAS ORDR ABSEN ASY TEN 3389119405058		204,6585 € / U HT 245,5902 € / U TTC

	SCHRM17TU00 R PHAS ORDR ABSEN SOUS T 3389119405096		119,0428 € / U HT 142,8514 € / U TTC

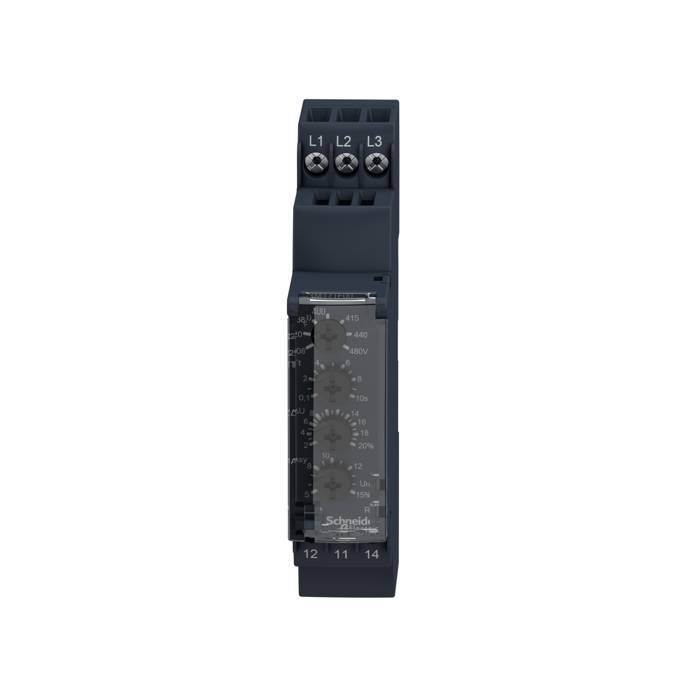

	SCHRM17UB310 REL. SUR ET SOUS T TRI 3389119405133		160,2080 € / U HT 192,2496 € / U TTC

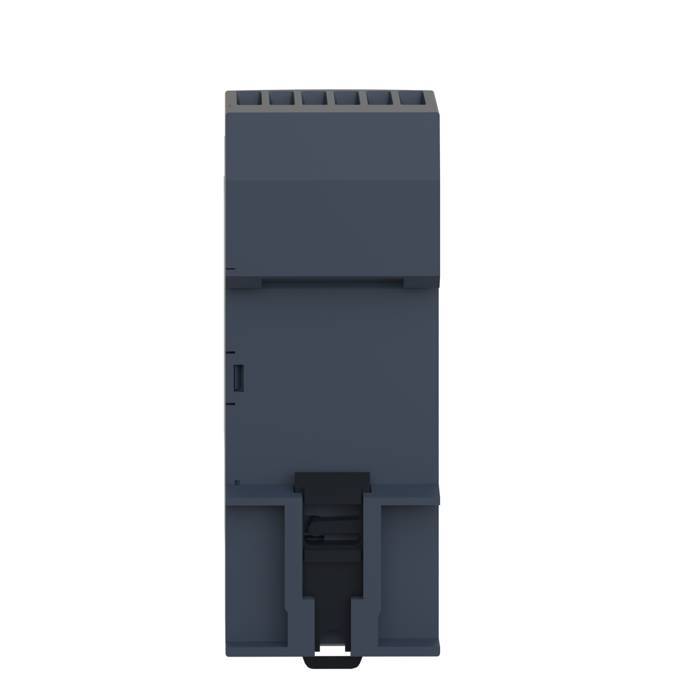

	SCHRM35UA12MW REL. SUR OU SOUS TENSION 1..10 3389119405300		206,1129 € / U HT 247,3355 € / U TTC

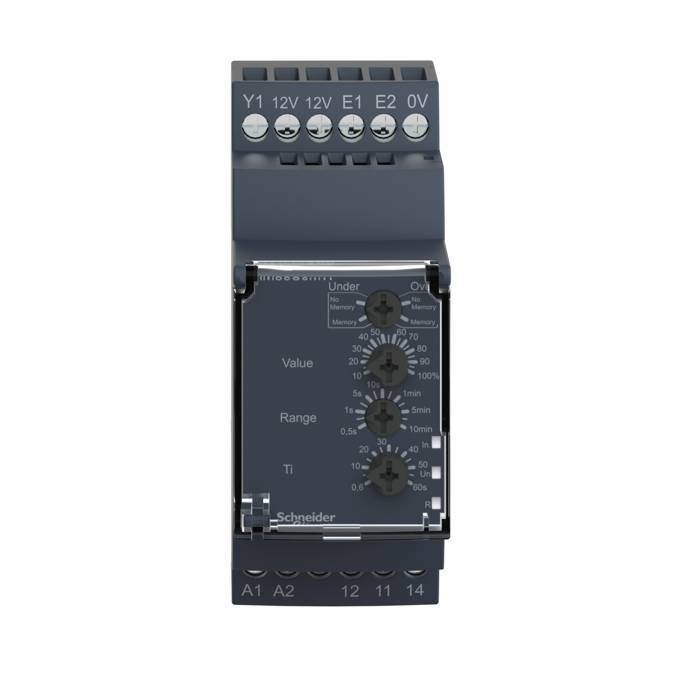

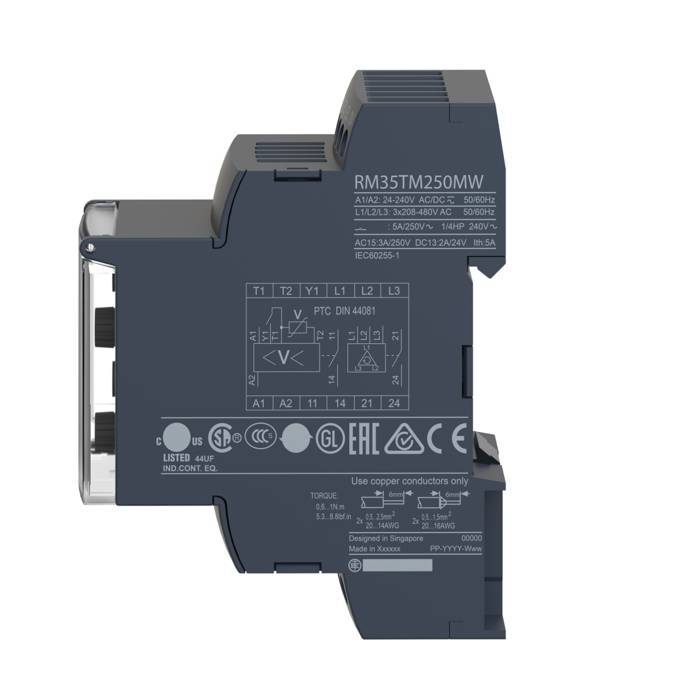

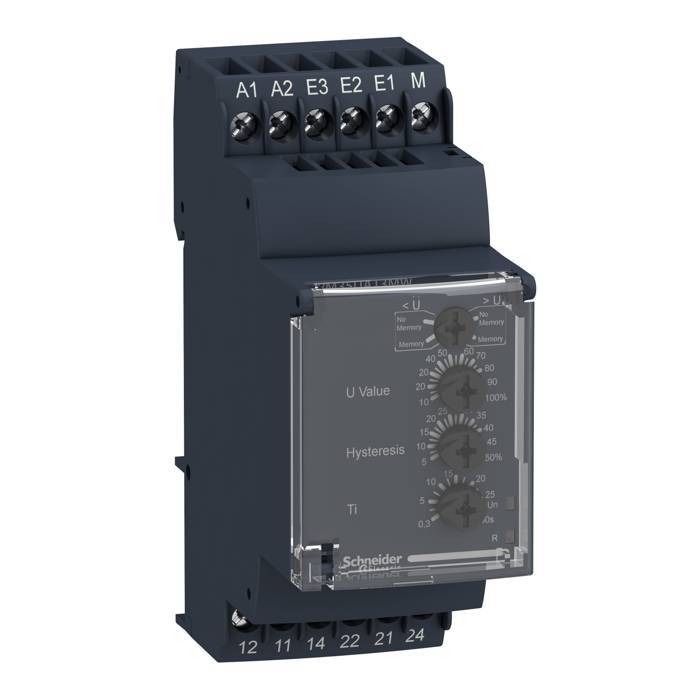

	SCHRM35UA13MW REL. SUR OU SOUS TENSION 15..6 3389119405317		206,1129 € / U HT 247,3355 € / U TTC
