Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

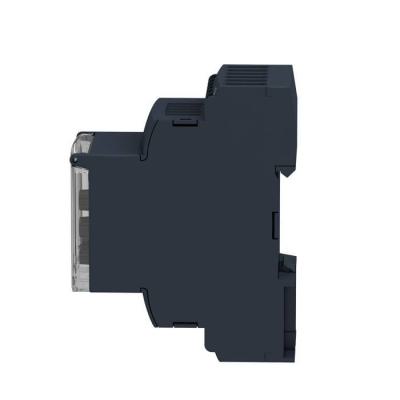

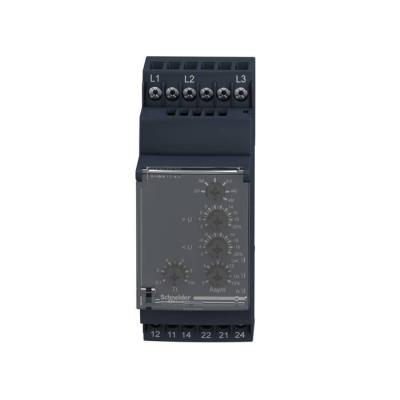

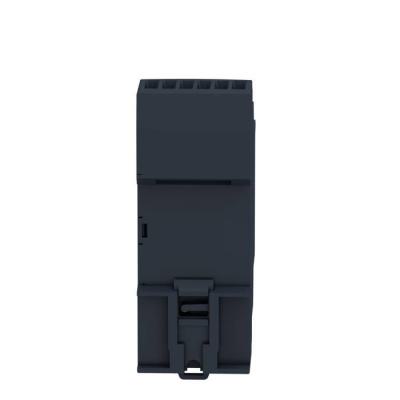

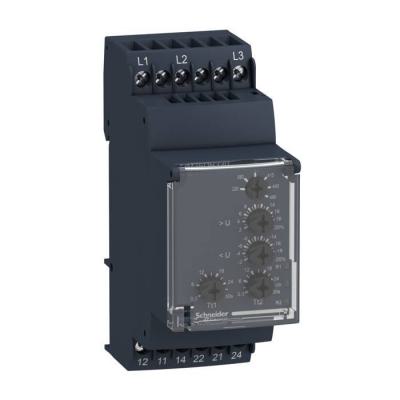

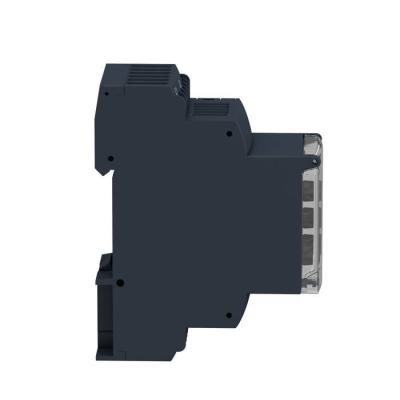

Harmony RM35-U - relais de contrôle de tension - plage 194..528Vca

REL. SUR ET SOUS TENSION TRI P

Code article : SCHRM35UB330

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	398,8680 € / U


	Prix unitaire net HT
	212,0392 € / U
	soit :
	254,4470 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405324
Réf. fabricant : RM35UB330

Informations complémentaires :
Harmony RM35-U - relais de contrôle de tension - plage
194..528Vca - largeur : 35mm - IP20 (bornes), IP30 (gaine)
- 1250 VA - temporisation : réglable 0,3à30 s, +/-10 % lors
du dépassement du seuil

Poids :	0,08 kg

Gamme de produits :	Harmony Control Relays

Type de produit ou équipement :	Voltage control relay

Type de relais :	Relais de contrôle de la tension

Application spécifique du produit :	Pour alimentation triphasée

Nom du relais :	RM35UB3

Paramètres surveillés par le relais :	Surtension et sous-tension entre les phases

Time delay :	Réglable 0,3?30 s, 0 + 10 % lors du dépassement du seuil

Capacité de commutation en va :	1250 VA

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	5 A CA/CC

Puissance consommée en va :	0?22 VA à 400 V CA 50 Hz

Plage de mesure :	194...528 V tension CA 50/60 Hz

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Description des contacts :	2 "O/F"

Temps de reset :	1500 ms temporisation

Tension de coupure maximale :	250 V CA/CC

(us) tension d'alimentation :	220 à 480 V CA 50/60 Hz +/- 10 %

Limites de la tension d'alimentation :	194?528 V CA

Seuil de détection de tension :	194 V

Fréquence circuit de commande :	50...60 Hz +/- 15 %

Contacts de sortie :	1 F/O + 1 F/O, 1 par seuil

Courant de sortie nominal :	5:00 AM

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Hystérésis :	2%

Delay at power up :	650 ms

Précision de mesure :	+/-10 % de la valeur pleine échelle

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 1 % pour temporisation

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/oC avec variation de températur

Temps de réponse :	< 200 ms (en cas d'un défaut)

Labels qualité :	CE

Catégorie de surtension :	III se conformer à CEI 60664-1

Résistance d'isolement :	> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

Position de montage :	Toutes positions sans déclassement

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mmy (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Endurance électrique :	10000 cycle

Endurance mécanique :	30000000 cycle

Vitesse de commande :	<= 360 opérations/heure pleine charge

Données de fiabilité de la sécurité :	B10d = 300000MTTFd = 319,6 années

Largeur :	35 mm

Fonctionnalité :	Détection de surtension et sous-tension

Code de compatibilité :	RM3

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Normes :	EN/CEI 60255-1

Certifications du produit :	C-TickGOSTCSAGLUL

Règlement européen :	73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique

Température ambiante de stockage :	-40?70 oC

Température de fonctionnement :	-20?50 oC

Humidité relative :	95 % à 55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,35 mm (f= 5?57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6?150 Hz) se conformer à CE

Tenue aux chocs mécaniques :	5 gn se conformer à CEI 60068-2-27

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Degré de pollution :	3 se conformer à CEI 60664-1

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn

Onde de choc non-dissipative :	4 kV

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	126 g

Hauteur de l'emballage 1 :	4,5 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,7 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	48

Poids de l'emballage 2 :	6,649 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Plage de mesure de la tension (v) :	480,0

Fonction détection d'erreurs de phase :	Oui

Fonction détection de sous-tension :	Oui

Fonction détection de surtension :	Oui

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	220,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	220,0

Délai de temporisation du déclenchement max. admissible (s) :	0,65

Délai de retardement du déclenchement max. admissible (s) :	30,0

Délai de retardement du déclenchement min. réglable (s) :	0,3

Type de tension d'actionnement :	AC/DC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc unité :	1

Qct :	CT

Qc carton :	48

Mots clés : RM35UB330 5UB330 RM35UB330 Zelio RM35-U relais controle tension plage 194..528Vca harmony contrôle vca 3389119405324 schrm35ub330
