Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

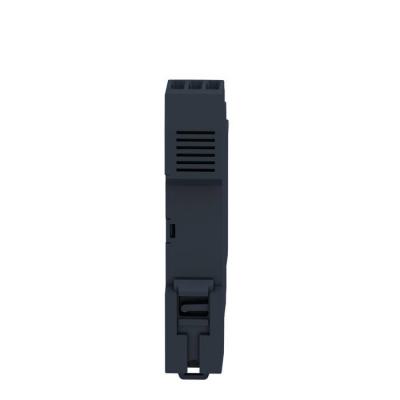

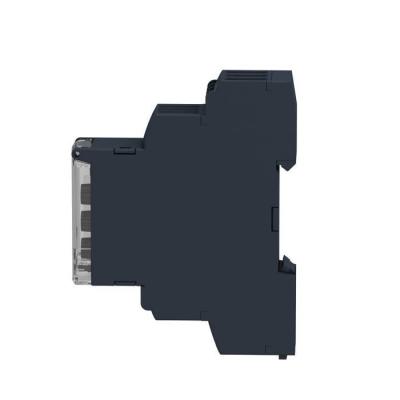

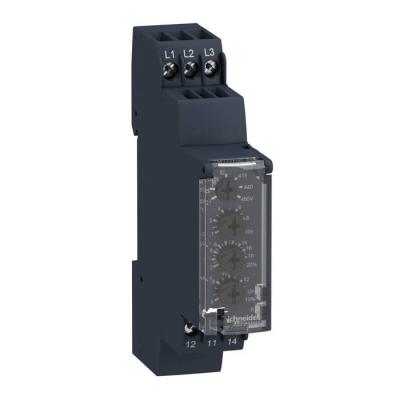

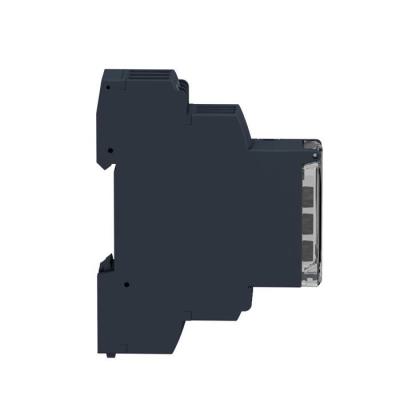

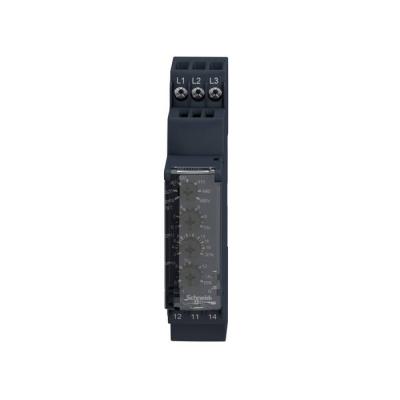

Harmony control sur et sous tension triphasé 208..480VAC

REL. SUR ET SOUS T TRI

Code article : SCHRM17UB310

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	301,3680 € / U


	Prix unitaire net HT
	160,2080 € / U
	soit :
	192,2496 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405133
Réf. fabricant : RM17UB310

Informations complémentaires :
Harmony control sur et sous tension triphasé 208..480VAC -
RM17UB3 - largeur : 17,5mm - IP20 (bornes), IP30 (gaine) -
capacité de commutation : 1250 VA - temps de reset : 1500
ms temporisation

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	4,734 kg

Type :	Voltage control relay

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Tenue aux vibrations :	0,35 mm (f= 557,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6150 Hz) se conformer à CEI

Résistance d'isolement :	> 500 M à 500 V CC se conformer à CEI 60255-5> 500 M à 500 V CC se conformer à CEI 60664-1

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	89/336/CEE - compatibilité électromagnétique73/23/CEE - directive basse tension

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 1 % pour temporisation

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Time delay :	Réglable 0,330 s, 0 + 10 % lors du dépassement du seuil

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Paramètres surveillés par le relais :	Surtension et sous-tension entre les phases

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Fonctionnalité :	Détection de surtension et sous-tension

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Précision de mesure :	+/-10 % de la valeur pleine échelle

Position de montage :	Toutes positions sans déclassement

Tenue aux chocs mécaniques :	5 gn se conformer à CEI 60068-2-27

Données de fiabilité de la sécurité :	B10d = 470000MTTFd = 502,2 années

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de contrôle de la tension

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

(us) tension d'alimentation :	208480 V CA 50/60 Hz +/- 10 %

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Temps de réponse :	< 200 ms (en cas d'un défaut)

Degré de pollution :	3 se conformer à CEI 60664-1

Application spécifique du produit :	Pour alimentation triphasée

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Puissance consommée en va :	022 VA à 400 V CA 50 Hz

Gamme de produits :	Harmony Control Relays

Plage de mesure :	183...528 V tension CA

Temps de reset :	1500 ms temporisation

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	50...60 Hz +/- 10 %

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn

Certifications du produit :	GOSTULGLC-TickCSA

Régulation reach :	Déclaration REACh

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/CEI 60255-1

Limites de la tension d'alimentation :	183528 V CA

Endurance électrique :	100000 cycle

Tension de coupure maximale :	250 V CA/CC

Courant commuté maximum :	5 A CA/CC

Température ambiante de stockage :	-4070 °C

Température de fonctionnement :	-2050 °C

Nom du relais :	RM17UB3

Capacité de commutation en va :	1250 VA

Largeur :	17,5 mm

Garantie :	18 mois

Delay at power up :	650 ms

Hauteur de l'emballage 1 :	2,8 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,6 cm

Description des contacts :	1 F/O

Seuil de détection de tension :	183 V

Contacts de sortie :	1 F/O

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Code de compatibilité :	RM17

Onde de choc non-dissipative :	4 kV

Courant de sortie nominal :	5 A

Hystérésis :	2 %

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Labels qualité :	CE

Nb produits dans l'emballage 2 :	48

Qc carton :	48

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM17UB310 7UB310 RM17UB310 Zelio control sur et sous tension triphase 208..480VAC harmony triphasé vac 3389119405133 schrm17ub310
