Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

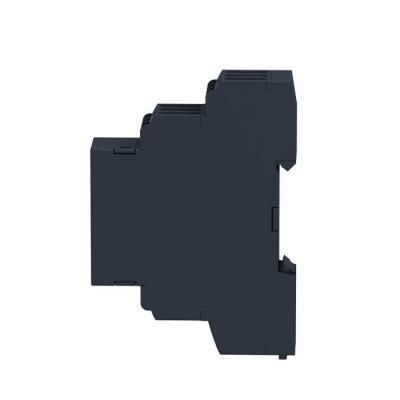

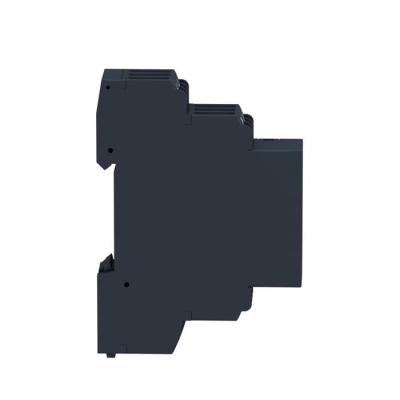

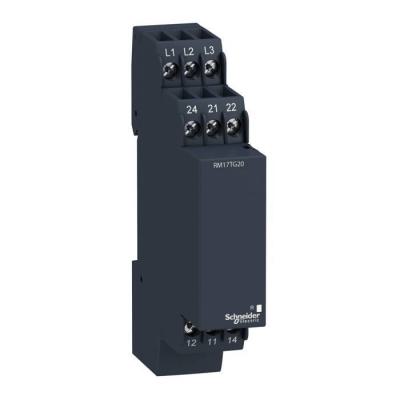

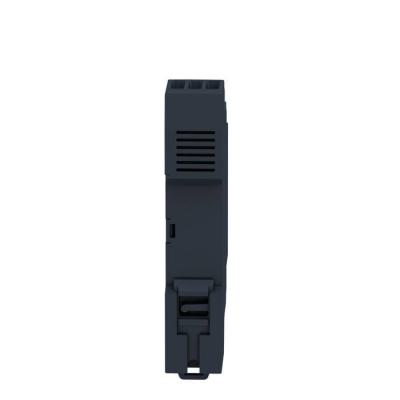

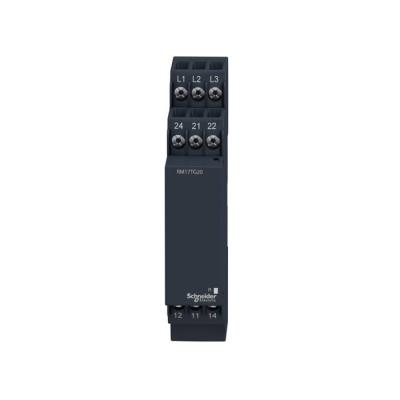

Harmony control, ordre et absence de phase, triphasé, 208-440VAC

R PHAS ORDR ABSEN TRI 440

Code article : SCHRM17TG20

Disponibilité :
	6 U en stock


	Prix tarif catalogue fabricant TTC
	203,0760 € / U


	Prix unitaire net HT
	107,9558 € / U
	soit :
	129,5470 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405072
Réf. fabricant : RM17TG20

Informations complémentaires :
Harmony control - relais de contrôle 3 phases - ordre et
absence de phase - triphasé - 208-440VAC - RM17TG - largeur
: 17,5mm - IP20 (bornes), IP30 (gaine) - capacité de
commutation : 1250 VA - sans temporisation

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	4,909 kg

Type :	3-phase control relay

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Tenue aux vibrations :	0,35 mm (f= 5 57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6 150 Hz) se conformer à CE

Résistance d'isolement :	> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique

Paramètres surveillés par le relais :	Séquence de phasesPhase failure detection (2 or more phase cut)

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Position de montage :	Toutes positions sans déclassement

Données de fiabilité de la sécurité :	B10d = 850000MTTFd = 924,6 années

Profil environnemental :	Profil environnemental du Produit

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

Temps de réponse :	<= 130 ms (en cas d'un défaut)

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Signalisation locale :	pourrelais allumé LED (jaune)

Degré de pollution :	3 se conformer à CEI 60664-1

Application spécifique du produit :	Pour alimentation triphasée

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Puissance consommée en va :	0 22 VA à 400 V CA 50 Hz

Gamme de produits :	Harmony Control Relays

Plage de mesure :	208...440 V tension CA

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	50...60 Hz +/- 10 %

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn

Type de relais :	Relaisde controle

Fréquence d'alimentation :	50/60 Hz +/- 10 %

Certifications du produit :	GOSTC-TickULCSAGL

Régulation reach :	Déclaration REACh

Tension de coupure maximale :	250 V CA250 V CC

Plage de tension du circuit de commande :	- 12 % + 10 % Un

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/CEI 60255-1

Limites de la tension d'alimentation :	183 484 V CA

Limites de tension de mesure :	183 484 V CA

Tension et type de circuit de commande :	208...440 V

Plage d'utilisation en tension :	183...484 V

Endurance électrique :	10000 cycle

Finition du raccordement électrique :	borne à vis

Seuil de détection de tension :	< 100 V CA

Température ambiante de stockage :	-40 70 °C

Température de fonctionnement :	-20 50 °C

Poids de l'emballage 3 :	87,204 kg

Capacité de commutation en va :	1250 VA

Description des contacts :	2 "O/F"

Largeur :	17,5 mm

Garantie :	18 mois

Nom du relais :	RM17TG

Contacts de sortie :	2 "OF"

Delay at power up :	650 ms

Hauteur de l'emballage 1 :	2,7 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,7 cm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	77 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Plage de mesure de la tension (v) :	484,0

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	440,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	440,0

Onde de choc non-dissipative :	4 kV

Largeur (mm) :	17,5

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Courant de sortie nominal :	5 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	768

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Fonction surveillance d'ordre de phase :	Oui

Fonction détection d'erreurs de phase :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Marquage :	CE

Nb produits dans l'emballage 2 :	48

Type de tension d'actionnement :	AC

Qc carton :	48

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM17TG20 7TG20 RM17TG20 Zelio control, ordre et absence phase, triphase, 208-440VAC harmony control phase triphasé vac 3389119405072 schrm17tg20
