Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

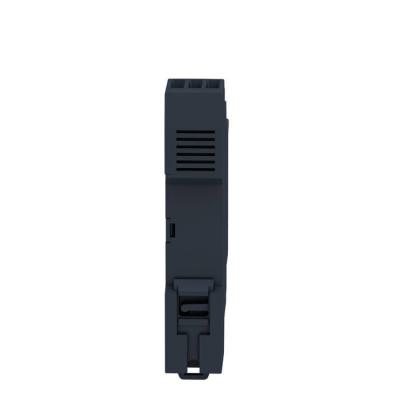

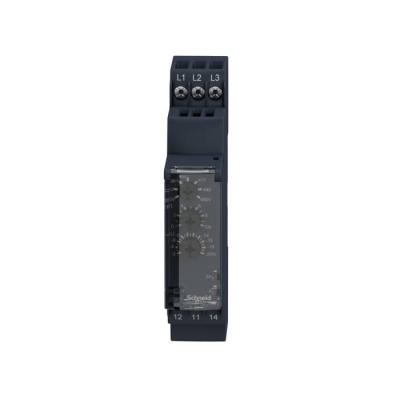

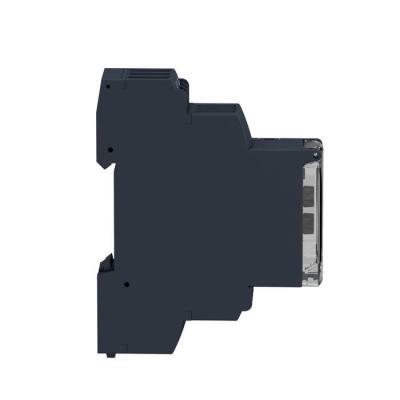

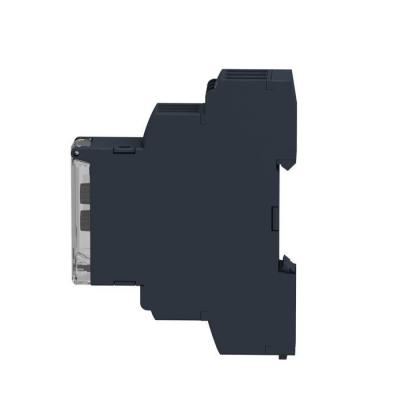

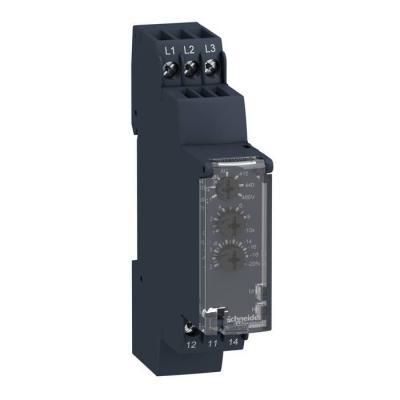

Harmony control ordre et absence de phase, asymetrie, 208..480VAC

R PHAS ORDR ABSEN ASY

Code article : SCHRM17TA00

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	324,8160 € / U


	Prix unitaire net HT
	172,6730 € / U
	soit :
	207,2076 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405041
Réf. fabricant : RM17TA00

Informations complémentaires :
Harmony control - relais de contrôle 3 phases - ordre et
absence de phase, asymétrie, 208..480VAC - asymétrie,
séquence de phases, détection de défauts de phase - largeur
: 17,5mm - 1250 VA - 1F/O - IP20 (bornes), IP30 (gaine)

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	4,685 kg

Type :	3-phase control relay

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Tension de réglage de seuil :	+2 à +17 % dans la gamme de 480 V CA2 à 20 % de Un sélectionné-2 à -17 % dans la gamme de

Tenue aux vibrations :	0,35 mm (f= 5 57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6 150 Hz) se conformer à CE

Onde de choc non-dissipative :	4 kV se conformer à CEI 60255-54 kV se conformer à CEI 60664-14 kV se conformer à CEI 6100

Erreur de mesure :	< 0,05 %/°C avec variation de température< 1 % sur la gamme entière avec variation de tens

Résistance d'isolement :	> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn se conformer à CEI 60255-52 kV CA 50 Hz, 1 mn se conformer à CEI 60664

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	89/336/CEE - compatibilité électromagnétique73/23/CEE - directive basse tension

Précision de répétition :	0,5 % pour circuit de mesure et d'entrée3 % pour temporisation

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Paramètres surveillés par le relais :	AsymétrieSéquence de phasesDétection de défauts de phase

Time delay :	Réglable 0,1 10 s, +/-10 % de la valeur pleine échelle

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Type de relais :	Relais multifonctionnel de controle

Position de montage :	Toutes positions sans déclassement

Données de fiabilité de la sécurité :	MTTFd = 502,2 annéesB10d = 470000

Profil environnemental :	Profil environnemental du Produit

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Temps de réponse :	< 200 ms (en cas d'un défaut)

Degré de pollution :	3 se conformer à CEI 60664-1

Application spécifique du produit :	Pour alimentation triphasée

Asymétrie de réglage de seuil :	5 à 15 % de Un sélectionné

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Puissance consommée en va :	0 22 VA à 400 V CA 50 Hz

Plage d'utilisation en tension :	208 à 480 V phase-phase

Gamme de produits :	Harmony Control Relays

Plage de mesure :	208...480 V tension CA

Temps de reset :	1500 ms temporisation

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	50...60 Hz +/- 10 %

Fréquence d'alimentation :	50/60 Hz +/- 10 %

Certifications du produit :	GOSTCSAGLC-TickUL

Régulation reach :	Déclaration REACh

Tension de coupure maximale :	250 V CA250 V CC

Plage de tension du circuit de commande :	- 12 % + 10 % Un

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/CEI 60255-1

Courant commuté maximum :	5 A CA5 A CC

Limites de la tension d'alimentation :	183 528 V CA

Limites de tension de mesure :	183 528 V CA

Endurance électrique :	100000 cycle

Tension et type de circuit de commande :	208...480 V

Finition du raccordement électrique :	borne à vis

Température ambiante de stockage :	-40 70 °C

Température de fonctionnement :	-20 50 °C

Capacité de commutation en va :	1250 VA

Largeur :	17,5 mm

Garantie :	18 mois

Nom du relais :	RM17TA

Delay at power up :	650 ms

Sensibilité à une perte de phase :	0,7 Un

Hauteur de l'emballage 1 :	2,8 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,6 cm

Description des contacts :	1 F/O

Contacts de sortie :	1 F/O

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Plage de mesure de la tension (v) :	528,0

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	480,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	480,0

Largeur (mm) :	17,5

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Délai de retardement du déclenchement max. admissible (s) :	10,0

Courant de sortie nominal :	5 A

Hystérésis :	2 %

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Fonction surveillance d'ordre de phase :	Oui

Fonction détection d'erreurs de phase :	Oui

Fonction détection d'asymétrie :	Oui

Délai de retardement du déclenchement min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Marquage :	CE

Nb produits dans l'emballage 2 :	48

Type de tension d'actionnement :	AC

Qc carton :	48

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM17TA00 7TA00 RM17TA00 Zelio control ordre et absence phase, asymetrie, 208..480VAC harmony phase asymetrie vac 3389119405041 schrm17ta00
