Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

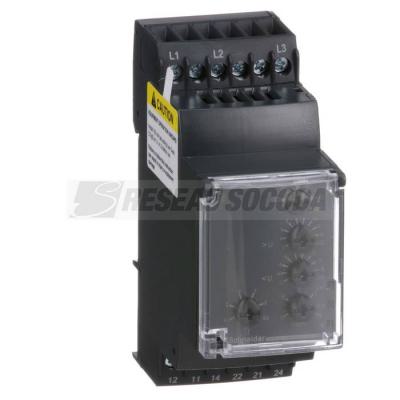

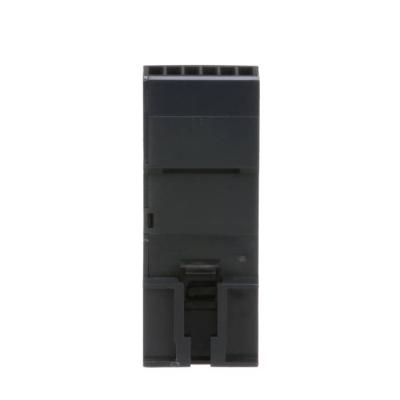

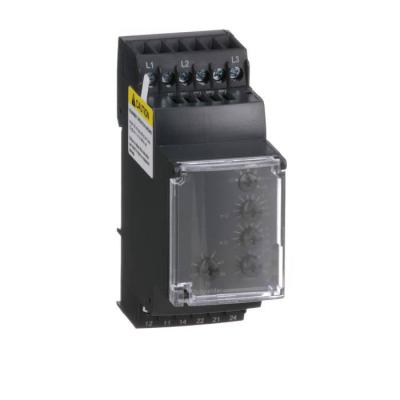

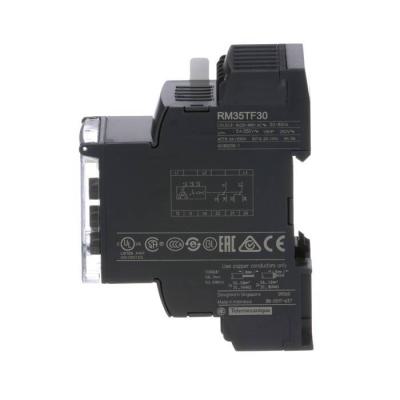

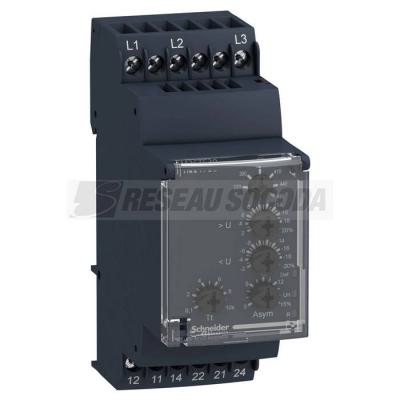

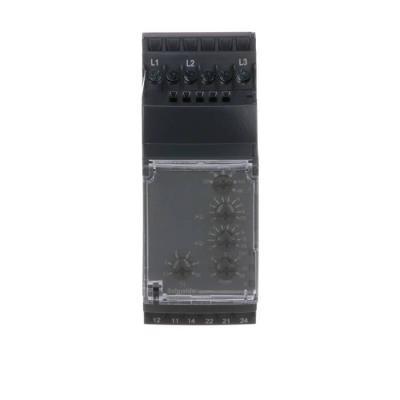

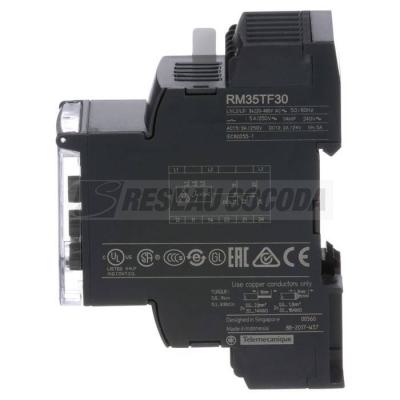

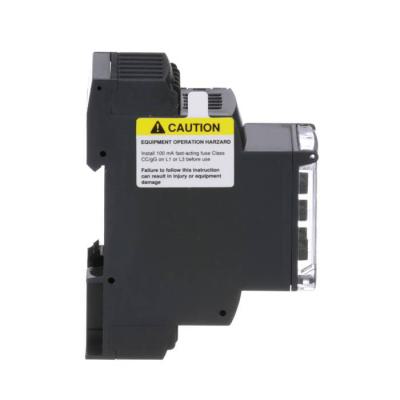

Harmony RM35-T - relais de contrôle de phase multifonction - plage 194..528Vca

REL. PHASE MULTIFONCTION 220..

Code article : SCHRM35TF30

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	436,7040 € / U


	Prix unitaire net HT
	232,1530 € / U
	soit :
	278,5836 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405263
Réf. fabricant : RM35TF30

Informations complémentaires :
Harmony RM35-T - relais de contrôle de phase multifonction
- plage 194..528Vca - largeur : 35mm - 3 phases - IP20
(bornes), IP30 (gaine) - capacité de commutation : 1250 VA
- temporisation : réglable - contacts : 2 O/F

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	64,124 kg

Type :	3-phase control relay

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Tension de réglage de seuil :	-20 -2 % dans la plage 380 480 V CA2 à 20 % de Un sélectionné-12 à -2 % dans la gamme de 2

Tenue aux vibrations :	0,35 mm (f= 5 57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6 150 Hz) se conformer à CE

Paramètres surveillés par le relais :	Sous-tension et surtension en mode fenêtreSéquence de phasesDétection de défauts de phaseA

Résistance d'isolement :	> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune) pourerreur LED (jaune)

Règlement européen :	89/336/CEE - compatibilité électromagnétique73/23/CEE - directive basse tension

Précision de répétition :	0,3 % pour temporisation0,5 % pour circuit de mesure et d'entrée

Time delay :	Réglable 0,1 10 s, +/-10 % de la valeur pleine échelle

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Cycle de mesure maximal :	140 ms cycle de mesure en tant que valeur eff réelle

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Type de relais :	Relais multifonctionnel de controle

Position de montage :	Toutes positions sans déclassement

Données de fiabilité de la sécurité :	MTTFd = 399,5 annéesB10d = 360000

Profil environnemental :	Profil environnemental du Produit

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Temps de réponse :	< 200 ms (en cas d'un défaut)

Degré de pollution :	3 se conformer à CEI 60664-1

Application spécifique du produit :	Pour alimentation triphasée

Asymétrie de réglage de seuil :	5 à 15 % de Un sélectionné

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Puissance consommée en va :	0 22 VA à 400 V CA 50 Hz

Plage d'utilisation en tension :	220 à 480 V phase-phase

Gamme de produits :	Harmony Control Relays

Plage de mesure :	220...480 V tension CA

Limites de la tension d'alimentation :	194 528 V CA, 3 phases

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	50...60 Hz +/- 10 %

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn

Fréquence d'alimentation :	50/60 Hz +/- 10 %

Certifications du produit :	GLULCSAGOSTC-Tick

Régulation reach :	Déclaration REACh

Tension de coupure maximale :	250 V CA250 V CC

Plage de tension du circuit de commande :	- 12 % + 10 % Un

Temps de reset :	1500 ms à 480 V

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/CEI 60255-1

Courant commuté maximum :	5 A CA5 A CC

Limites de tension de mesure :	176 528 V CA

Endurance électrique :	100000 cycle

Tension et type de circuit de commande :	220...480 V

Finition du raccordement électrique :	borne à vis

Température ambiante de stockage :	-40 70 °C

Température de fonctionnement :	-20 50 °C

Poids de l'emballage 3 :	6,827 kg

Capacité de commutation en va :	1250 VA

Description des contacts :	2 "O/F"

Seuil de détection de tension :	< 194 V

Garantie :	18 mois

Nom du relais :	RM35TF

Contacts de sortie :	2 "OF"

Delay at power up :	650 ms

Hauteur de l'emballage 1 :	4,8 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,7 cm

Largeur :	35 mm

Hauteur de l'emballage 2 :	77 cm

Largeur de l'emballage 2 :	80 cm

Longueur de l'emballage 2 :	60 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Plage de mesure de la tension (v) :	528,0

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	220,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	480,0

Type de tension d'actionnement :	AC/DC

Onde de choc non-dissipative :	4 kV

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Délai de temporisation du déclenchement max. admissible (s) :	0,65

Délai de retardement du déclenchement max. admissible (s) :	10,0

Courant de sortie nominal :	5 A

Hystérésis :	2 %

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Nb produits dans l'emballage 2 :	384

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Fonction surveillance d'ordre de phase :	Oui

Fonction détection d'erreurs de phase :	Oui

Fonction détection de sous-tension :	Oui

Fonction détection de surtension :	Oui

Fonction détection d'asymétrie :	Oui

Délai de retardement du déclenchement min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Marquage :	CE

Nb produits dans l'emballage 3 :	48

Qc carton :	48

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1
