Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

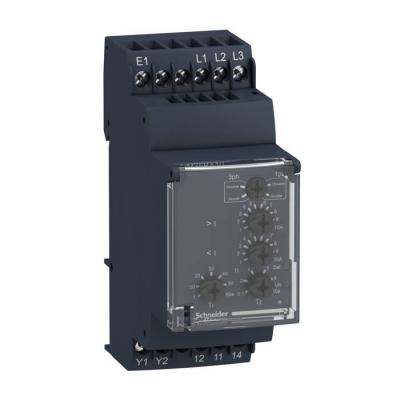

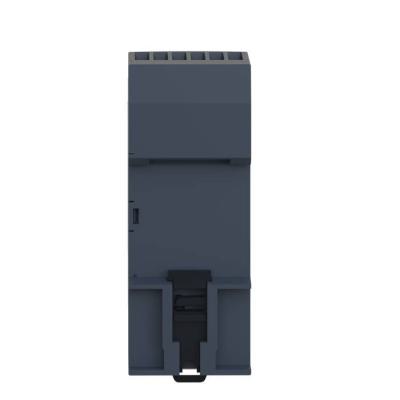

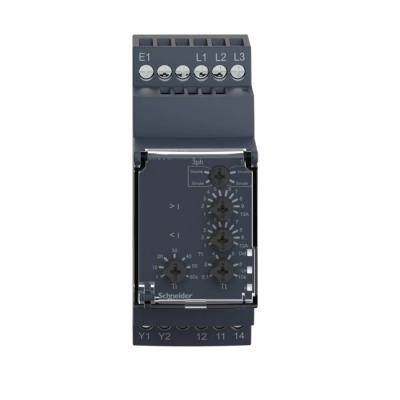

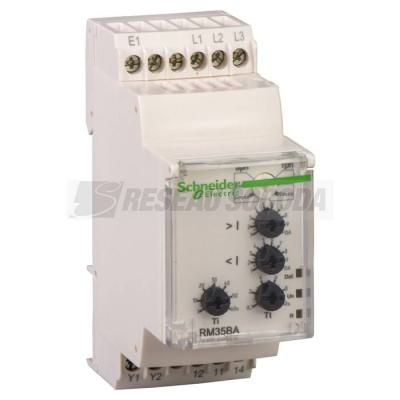

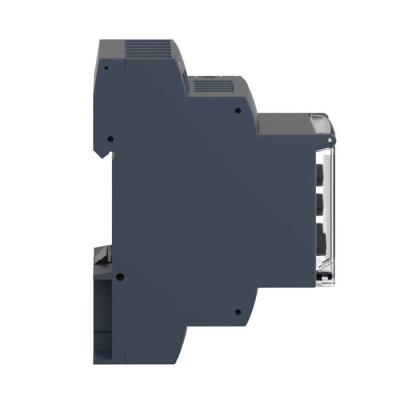

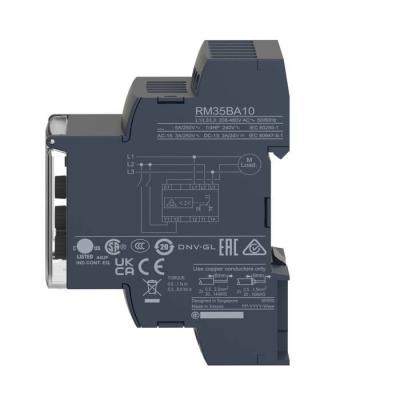

Harmony RM35-BA - relais de contrôle de pompe - plage 1..10A

REL. CONTROLE POMPE

Code article : SCHRM35BA10

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	471,8040 € / U


	Prix unitaire net HT
	250,8121 € / U
	soit :
	300,9745 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405195
Réf. fabricant : RM35BA10

Informations complémentaires :
Harmony control RM35-BA - relais de contrôle de pompe -
plage 1..10A - 1250VA - largeur : 35mm - IP20 (bornes),
IP30 (gaine) - temporisation : réglable

Gamme de produits :	Harmony Control Relays

Type de produit ou équipement :	Pump control relay

Type de relais :	Relais de contrôle de pompe

Application spécifique du produit :	Pour pompe monophasée et triphasée

Nom du relais :	RM35BA

Paramètres surveillés par le relais :	Commande de surintensité et de sous-intensitéSéquence des phases sur alimentation triphasé

Type de temporisation :	Réglable 1?60 s, +/- 10 % Ti à l'excitationFixé 0,3 s remise à zéro sur terminal Y2Réglabl

Capacité de commutation en va :	1250 VA

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	5 A CA/CC

Puissance consommée maximale en va :	5 VA CA

Plage de mesure :	1...10 A CA

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Temps de réinitialisation :	2000 ms

Tension de coupure maximale :	250 V CA/CC

(un) rated nominal voltage :	208?480 V CA 3 phases230 V CA monophasé

Limites de la tension d'alimentation :	183?528 V CA

Operating voltage tolerance :	- 15 % + 10 % Un

Résistance entre bornes :	0,01 Ohm à bornes E1-L3

Largeur :	35 mm

Contacts de sortie :	1 F/O

Courant de sortie nominal :	5:00 AM

Cycle de mesure maximal :	140 ms en tant que valeur eff. réelle

Delay at power up :	0,5 s

Hystérésis :	5 % de seuil

Précision de mesure :	+/-10 % de la valeur pleine échelle

Précision de répétition :	+/- 1 % pour circuit de mesure et d'entrée+/- 1 % pour temporisation

Erreur de mesure :	1 % par volt sur la gamme entière+/- 0,05 %/oC

Temps de réponse :	< 300 ms (en cas d'un défaut)

Overload input current :	11 A permanent à 25 oC bornes E1-L350 A pas répétitif < 1 s à 25 oC bornes E1-L3

Marquage :	CE : CEM 89/336/EECCE : 73/23/EEC

Catégorie de surtension :	III se conformer à CEI 60664-1

Résistance d'isolement :	> 500 M? à 500 V CC entre alimentation et sortie relais se conformer à 60255-5> 500 M? à 5

(ui) tension d'isolement :	400 V se conformer à CEI 60664-1

Fréquence d'alimentation :	50/60 Hz +/- 10 %

Position de montage :	Toutes positions

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mmy (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

État led :	1 LED vert pour Indicateur d'alimentation1 LED jaune pour erreur1 LED jaune pour Etat du r

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Endurance électrique :	100000 cycle

Endurance mécanique :	30000000 cycle

Vitesse de commande :	<= 360 opérations/heure pleine charge

Immunité aux micro-coupures :	500 ms

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Normes :	EN/IEC 60255-6

Certifications du produit :	C-TickCSAGOSTULGL

Température ambiante de stockage :	-40?70 oC

Température de l'air ambiant en fonctionnement :	-20?50 oC

Humidité relative :	95 % à 55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,35 mm (f= 5?57,6 Hz) se conformer à IEC 60068-2-6/IEC 60255-21-11 gn (f= 57,6?150 Hz) se

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Degré de pollution :	3 se conformer à CEI 60664-1

Tenue diélectrique :	2 kV CA 50 Hz (onde de choc de 4 kV)

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	123 g

Hauteur de l'emballage 1 :	8 cm

Largeur de l'emballage 1 :	4,6 cm

Longueur de l'emballage 1 :	9,7 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	48

Poids de l'emballage 2 :	6,526 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Plage de mesure du courant (a) :	10,0

Fenêtre monophasée possible :	Oui

Fenêtre triphasée possible :	Oui

Sous-intensité de courant monophasée possible :	Oui

Sous-intensité de courant triphasée possible :	Oui

Surintensité de courant monophasée possible :	Oui

Surintensité de courant triphasée possible :	Oui

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	480,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	480,0

Délai de temporisation du déclenchement max. admissible (s) :	60,0

Délai de temporisation du déclenchement min. réglable (s) :	1,0

Délai de retardement du déclenchement max. admissible (s) :	10,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Type de tension d'actionnement :	AC/DC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc unité :	1

Qct :	CT

Qc carton :	48

Mots clés : RM35BA10 5BA10 RM35BA10 Zelio RM35-BA relais controle pompe plage 1..10A harmony contrôle 3389119405195 schrm35ba10
