Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

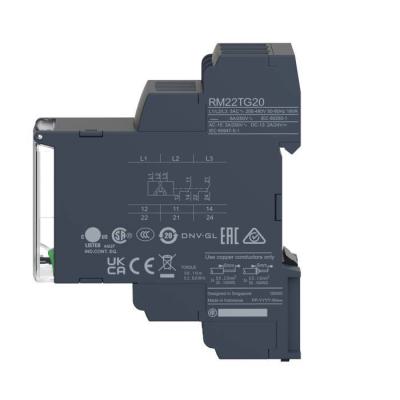

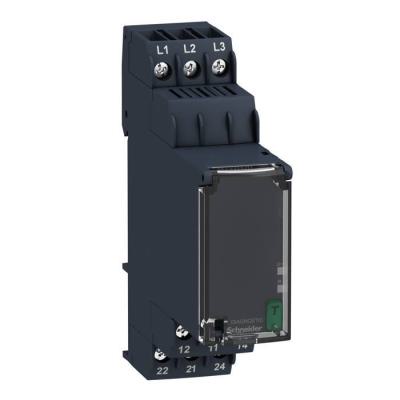

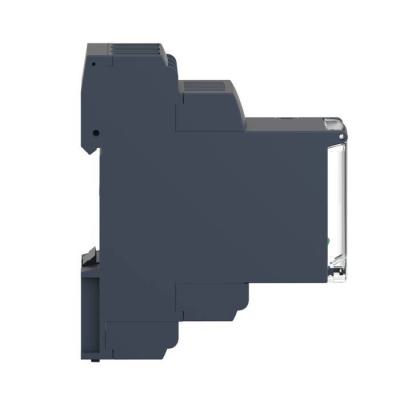

Harmony Control RM22 - relais contrôle de phases - 2OF - 208 à 480Vac

3 PHASE CONTROL RELAY RM2

Code article : SCHRM22TG20

Disponibilité :
	En cours de réapprovisionnement Prévu pour le 30/10/2026


	Prix tarif catalogue fabricant TTC
	224,5680 € / U


	Prix unitaire net HT
	119,3810 € / U
	soit :
	143,2572 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792137
Réf. fabricant : RM22TG20

Informations complémentaires :
Harmony control RM22 - relais de contrôle 3 phases - 2OF -
208 à 480Vac - RM22TG - largeur : 22,5mm - IP20 (bornier),
IP40 (enveloppe), IP50 (face avant) - capacité de
commutation : 2000 VA - sans temporisation

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	4,318 kg

Type :	3-phase control relay

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 1058,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 1058,1

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Paramètres surveillés par le relais :	Séquence de phasesPhase failure detection (2 or more phase cut)

Catégorie de surtension :	III se conformer à CEI 60664-1III se conformer à UL 508

Degré de pollution :	3 se conformer à CEI 60664-13 se conformer à UL 508

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	9397 % à 2555 °C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-2050 °C à 60 Hz-2060 °C à 50 Hz CA/CC

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Données de fiabilité de la sécurité :	MTTFd = 924,6 annéesB10d = 850000

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500 ms à tension maximum

Gamme de produits :	Harmony Control Relays

Plage de mesure :	183...528 V tension CA

Puissance consommée en va :	15 VA à 480 V CA 60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	50...60 Hz +/- 10 %

Certifications du produit :	CEEACRCMGLCSAULCCC

Type de relais :	Relaisde contrôle

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Operating limits :	183...528 V CA

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

(us) tension d'alimentation :	208480 V CA

Limites de la tension d'alimentation :	183528 V CA

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Plage de mesure de la tension (v) :	183,0 528,0

Finition du raccordement électrique :	borne à vis

Seuil de détection de tension :	< 100 V CA

Temps de réponse :	<= 200 ms

Température ambiante de stockage :	-4070 °C

Nombre de phases réseau :	3 phases

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	86,18 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Largeur :	22,5 mm

Garantie :	18 mois

Nom du relais :	RM22TG

Courant commuté maximum :	8 A CA

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	650 ms

Hauteur de l'emballage 1 :	2,5 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Immunité aux micro coupures :	10 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	50 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Fonction surveillance d'ordre de phase :	Oui

Fonction détection d'erreurs de phase :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22TG20 Zelio Control RM22 relais controle phases 2OF 208 a 480Vac harmony contrôle vac 3606480792137 schrm22tg20

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

119,3810 € / U HT
143,2572 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

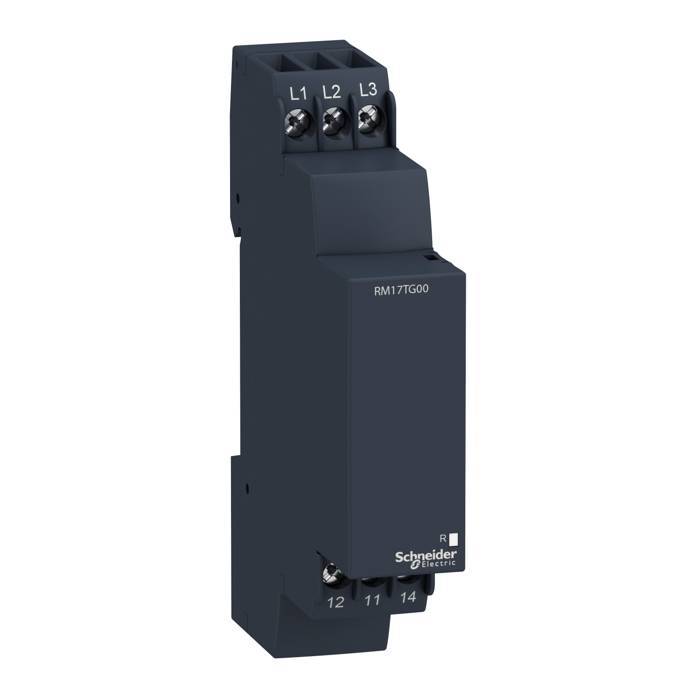

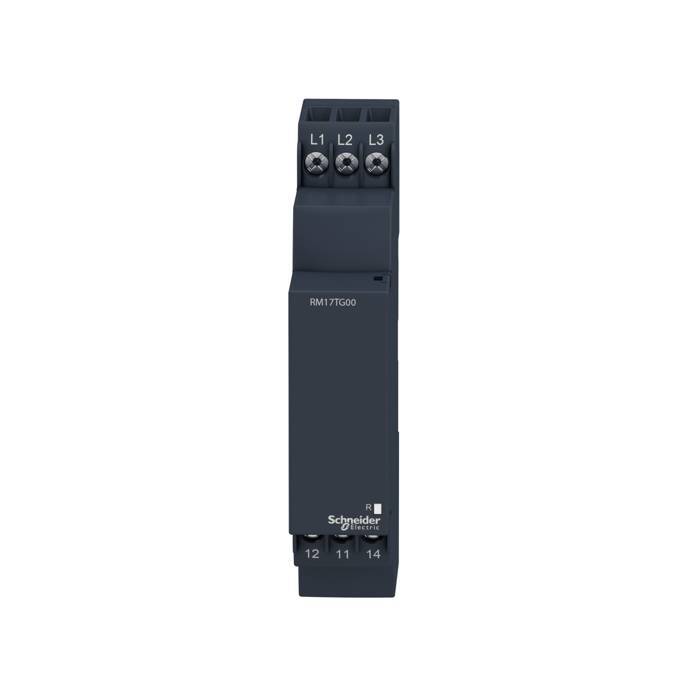

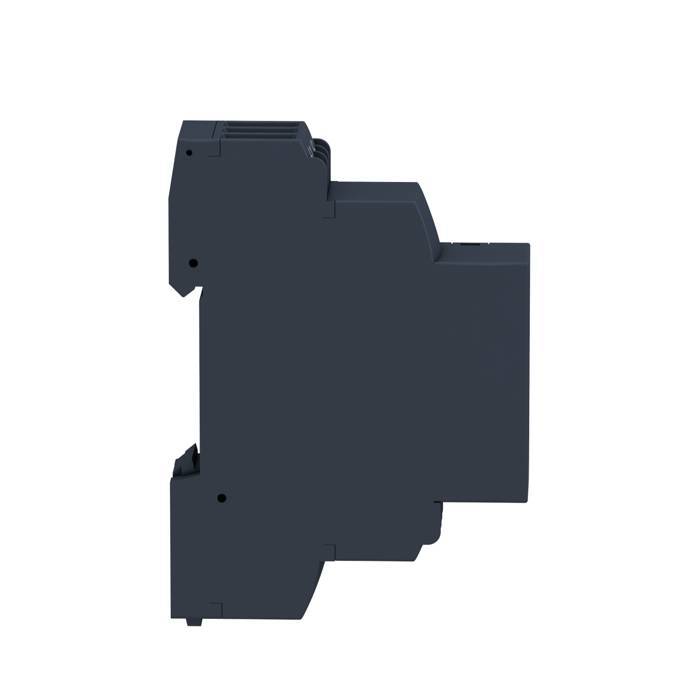

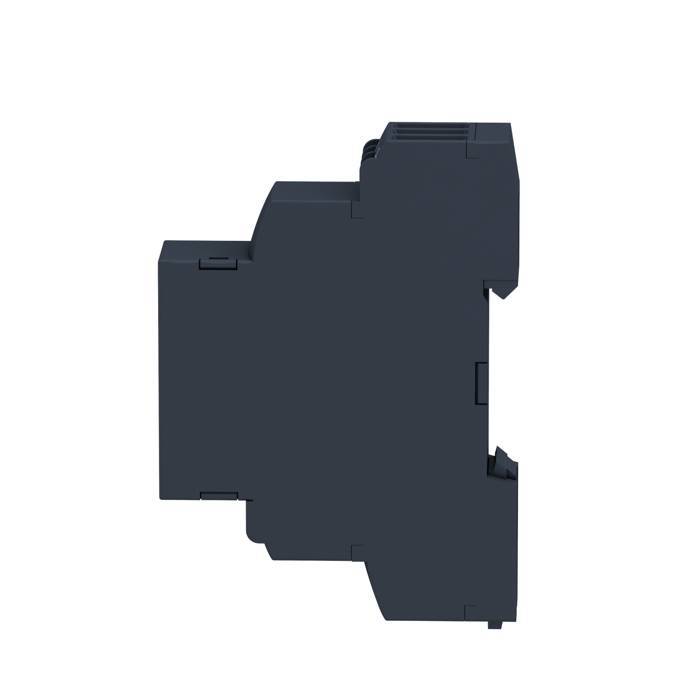

	SCHRM17TG00 R PHAS ORDR ABSEN TRI 480 3389119405065		94,0299 € / U HT 112,8359 € / U TTC

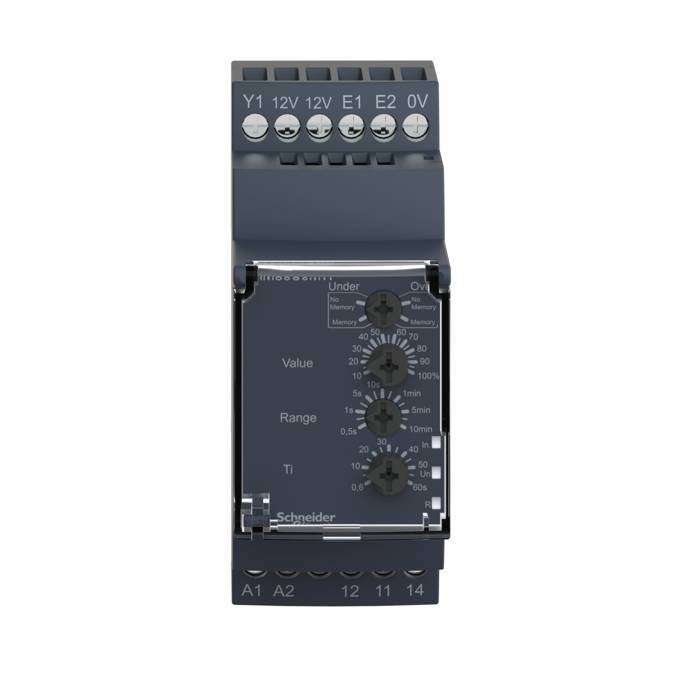

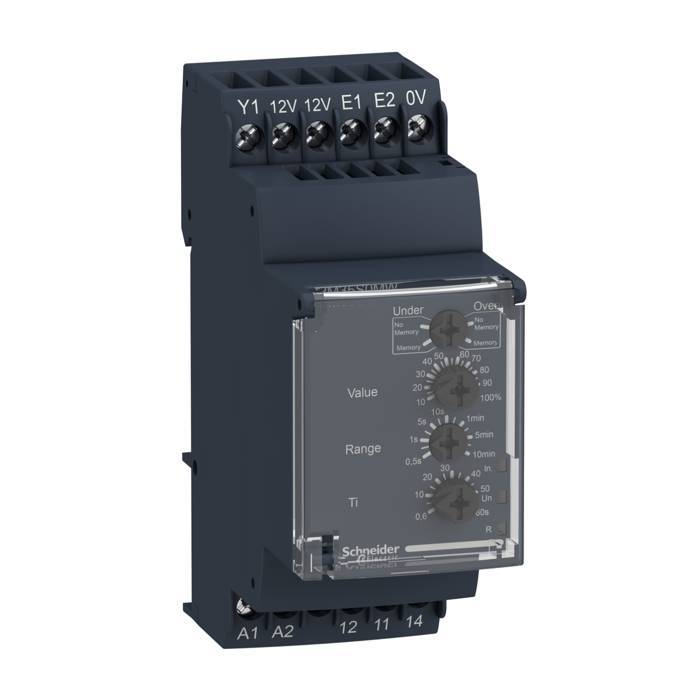

	SCHRM35S0MW REL. VITESSE 3389119405256		200,6012 € / U HT 240,7214 € / U TTC

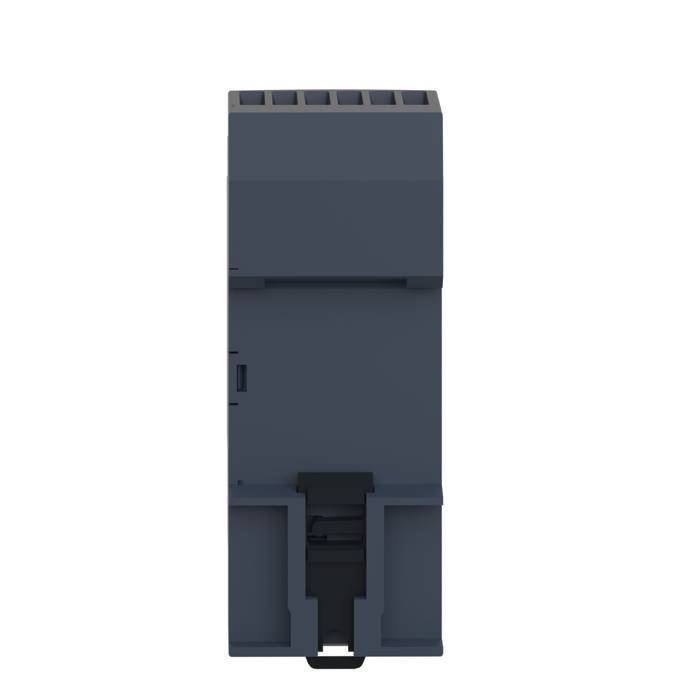

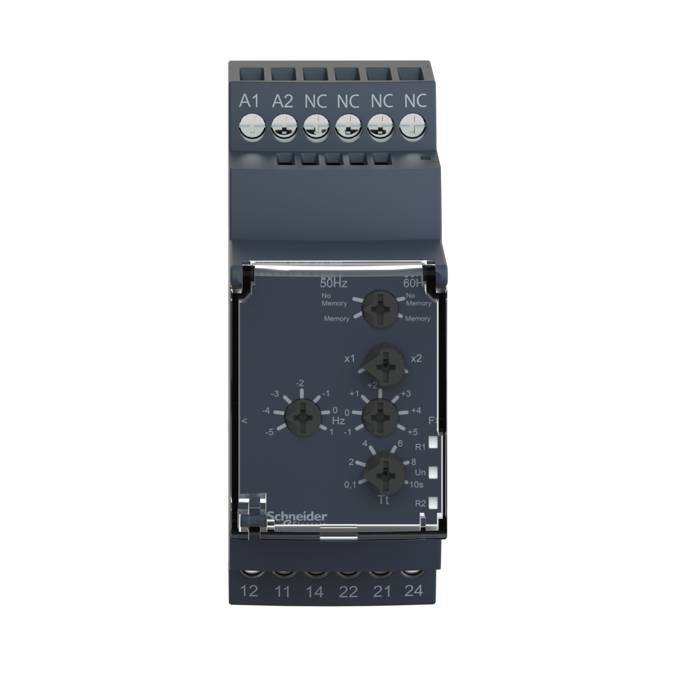

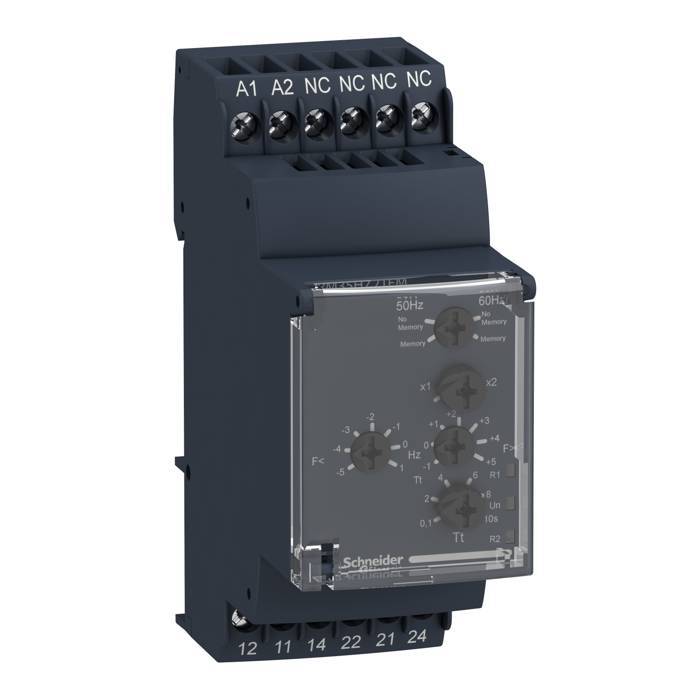

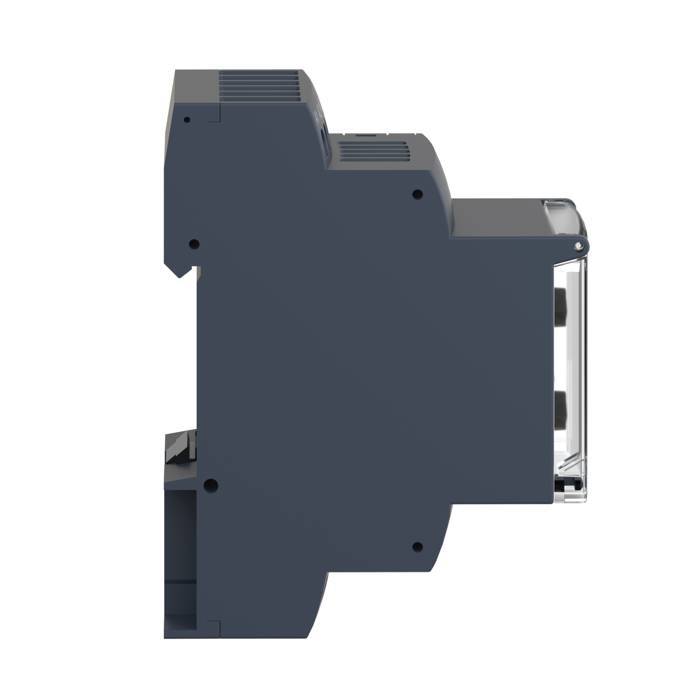

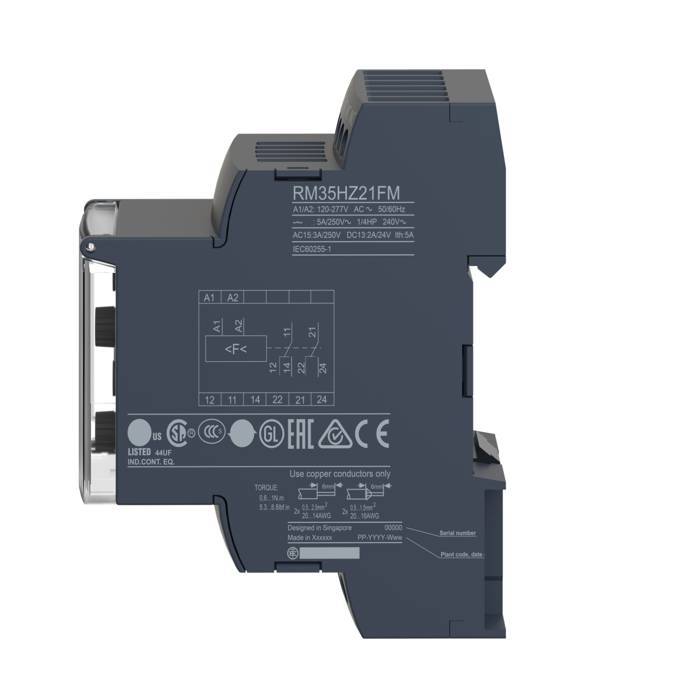

	SCHRM35HZ21FM REL. FREQUENCE 3389119405201		270,8749 € / U HT 325,0499 € / U TTC

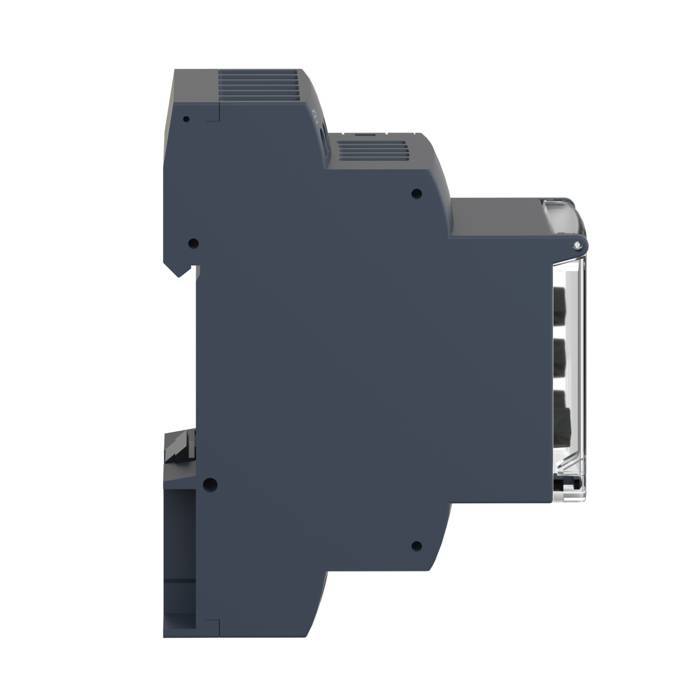

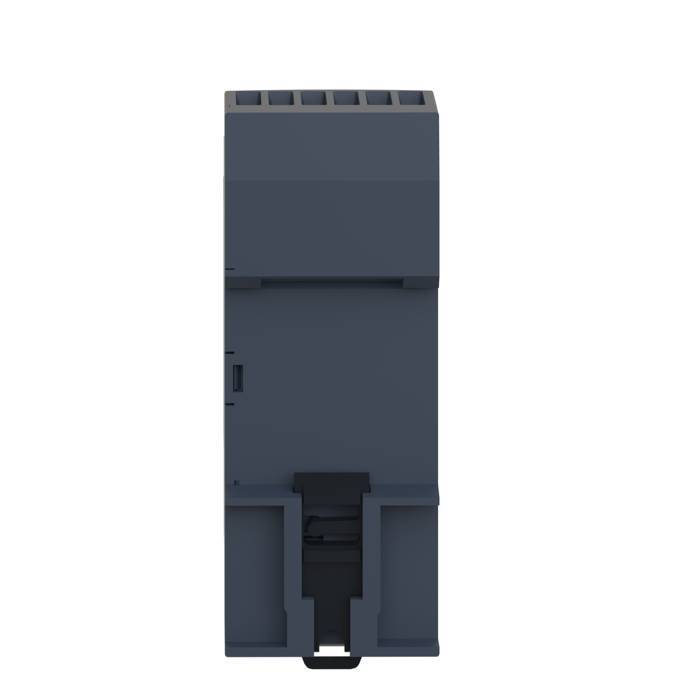

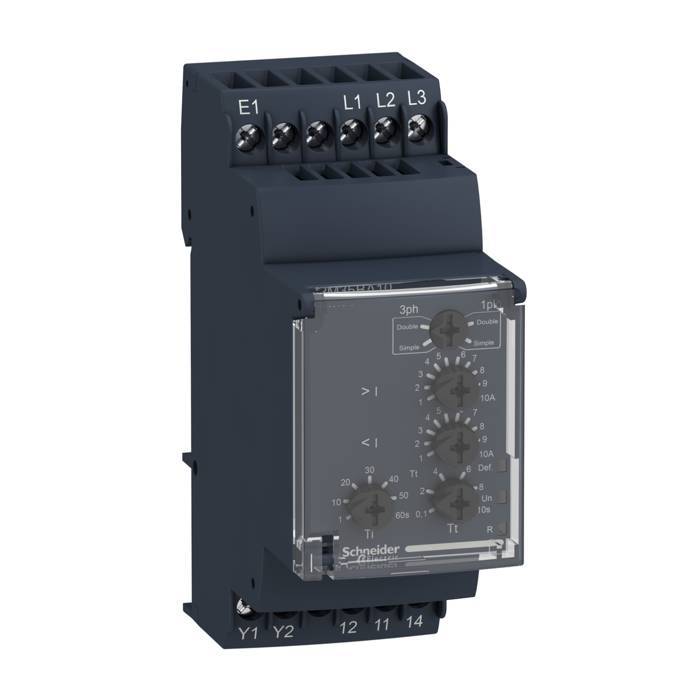

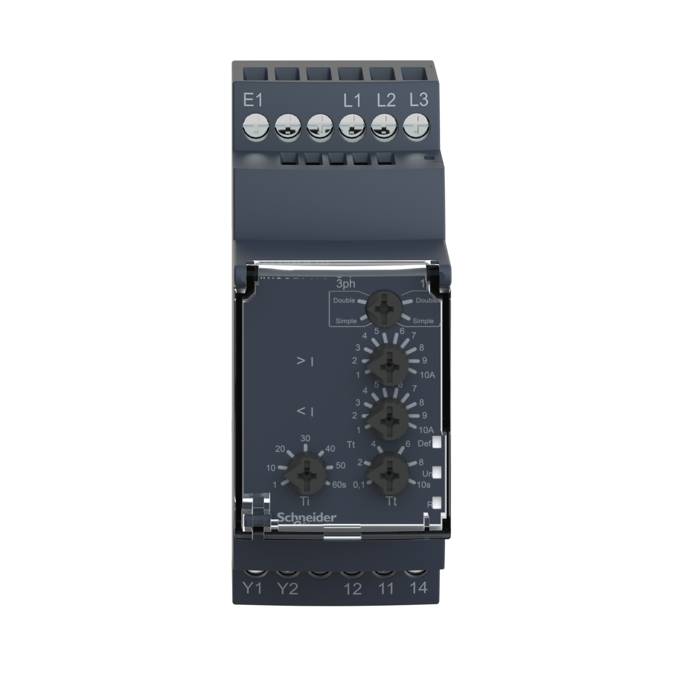

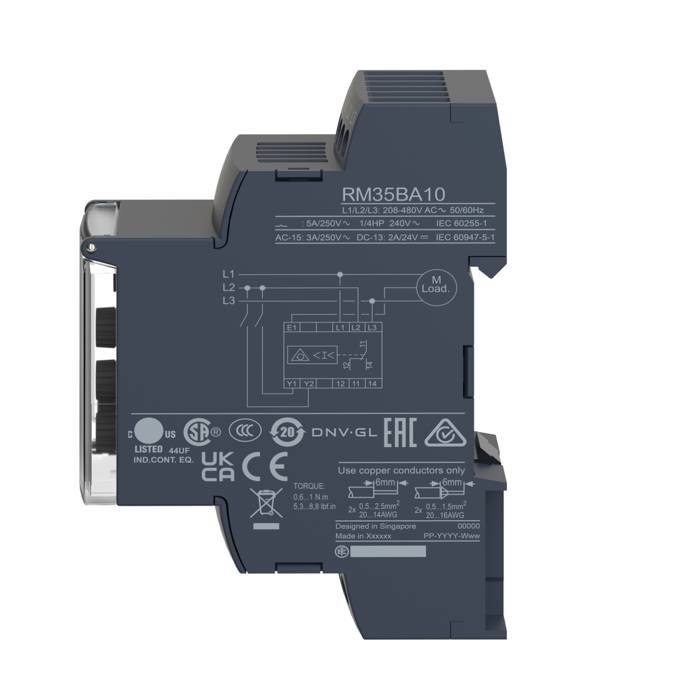

	SCHRM35BA10 REL. CONTROLE POMPE 3389119405195		250,8121 € / U HT 300,9745 € / U TTC

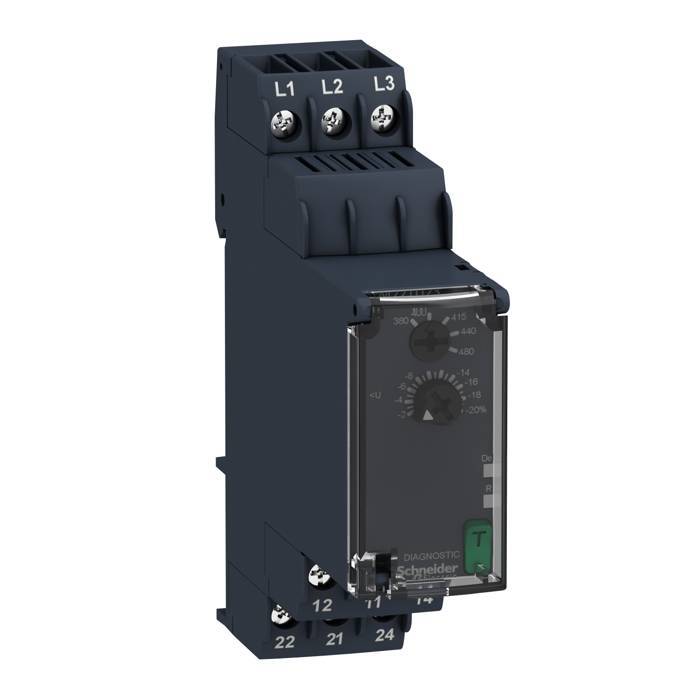

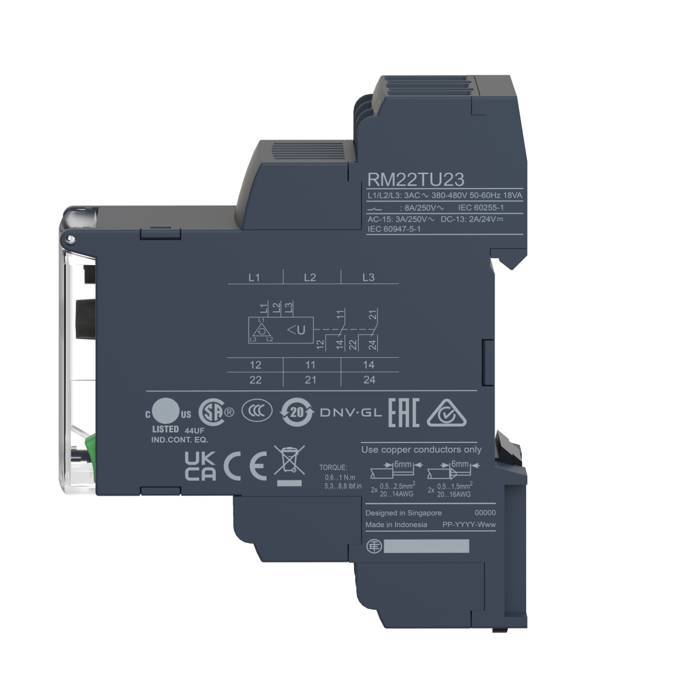

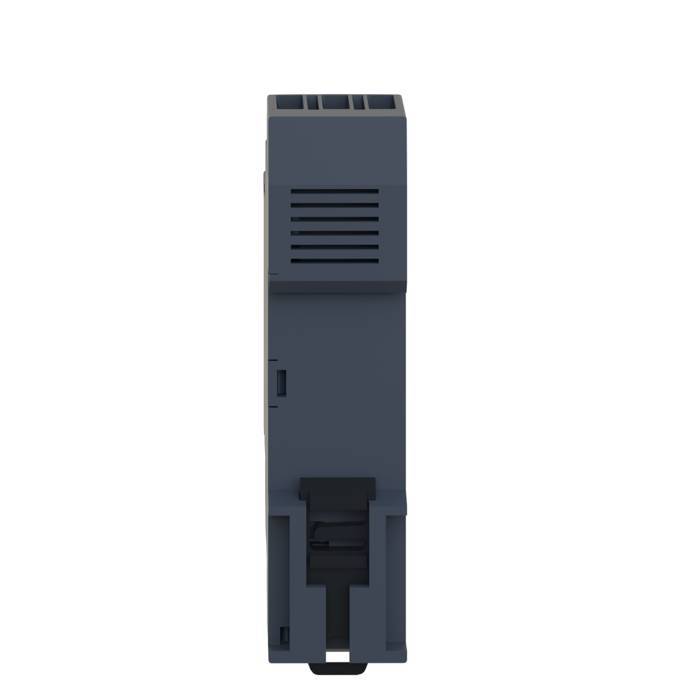

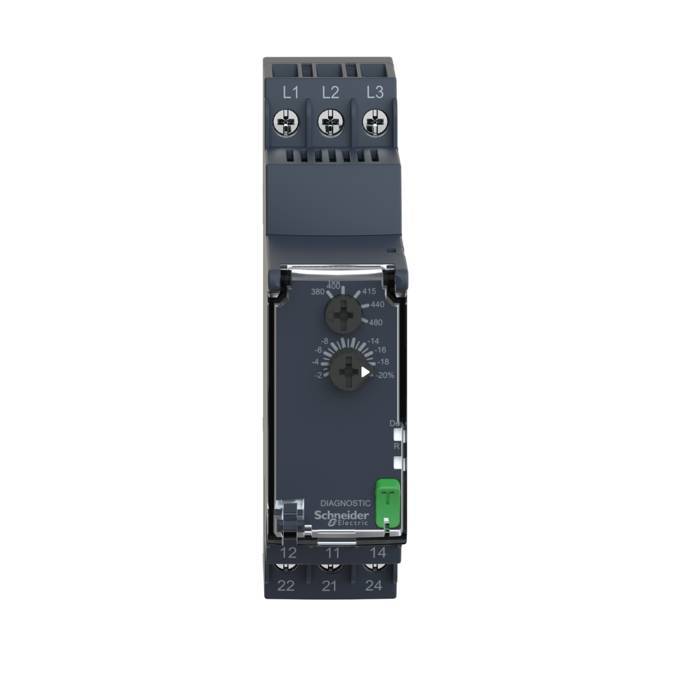

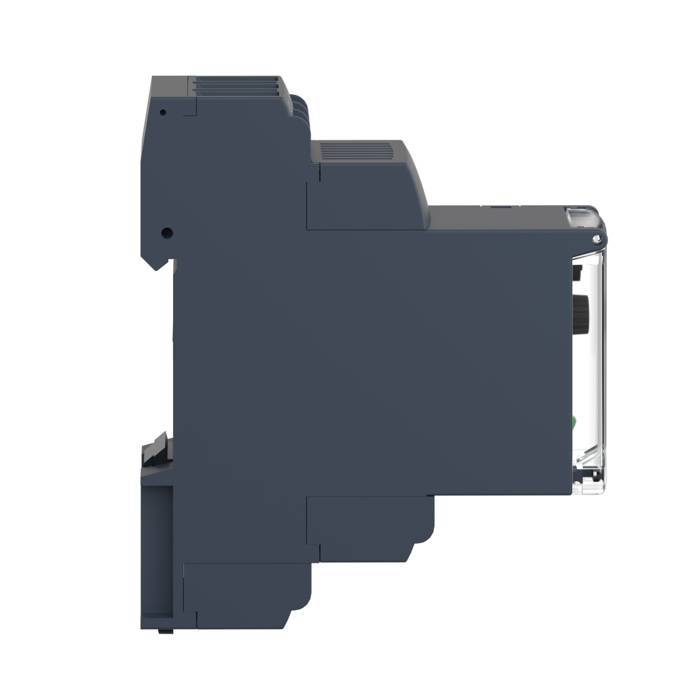

	SCHRM22TU23 PHASE UNDERVOLTAGE CONT 3606480792175		137,6894 € / U HT 165,2273 € / U TTC

	SCHRM22TR33 3 PHASE VOLTAGE CONTROL R 3606480792199		232,5867 € / U HT 279,1040 € / U TTC

	SCHRM22TA33 3 PHASE ASYMMETRY CONTROL 3606480792151		253,5424 € / U HT 304,2509 € / U TTC

	SCHRM22LG11MT LEVEL CONTROL RELAY RM22- 3606480792335		106,9287 € / U HT 128,3144 € / U TTC

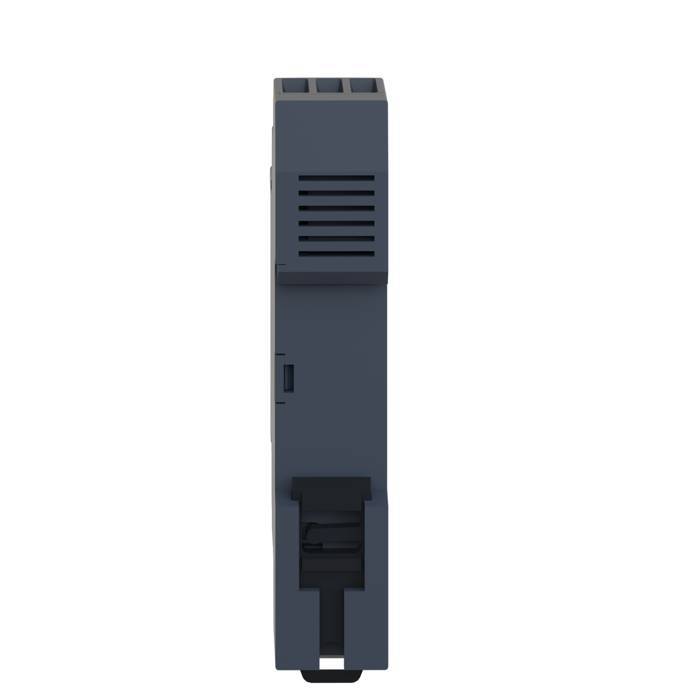

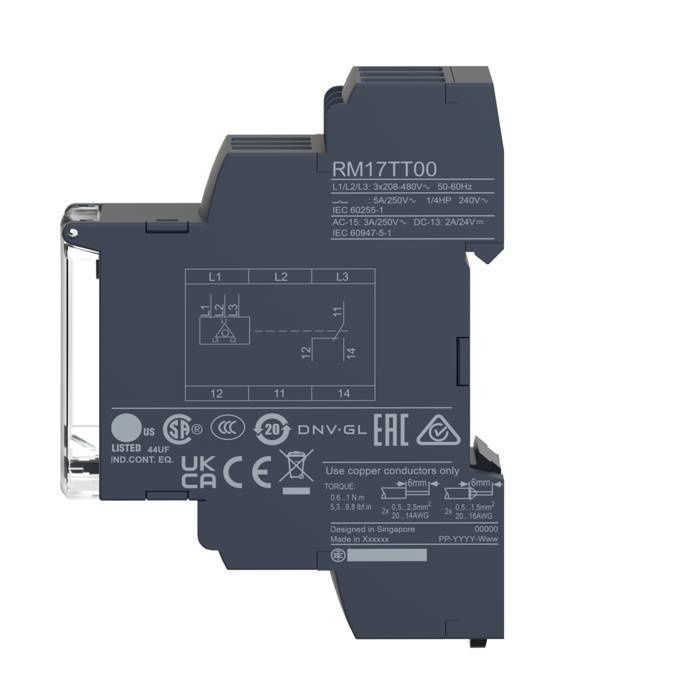

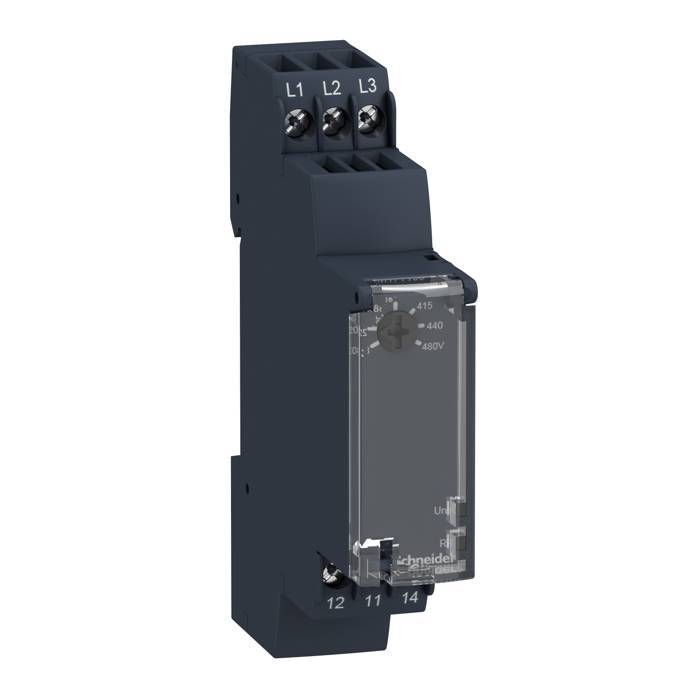

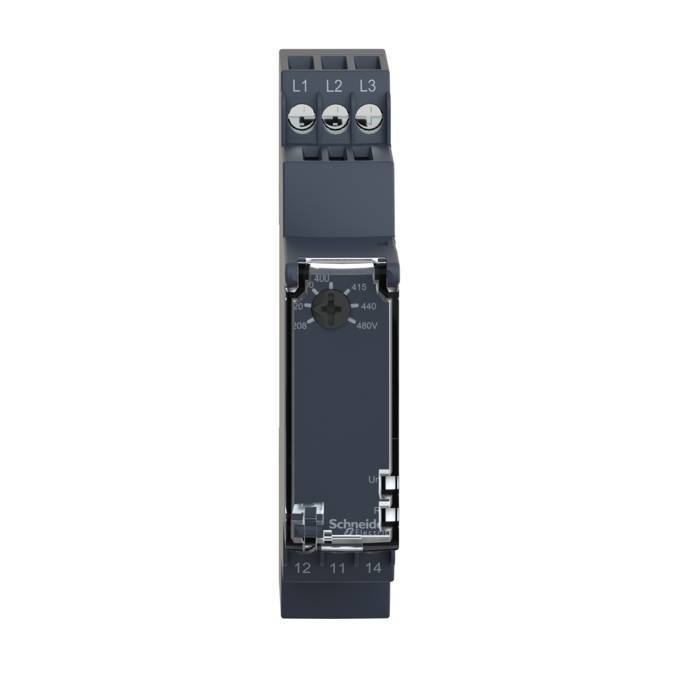

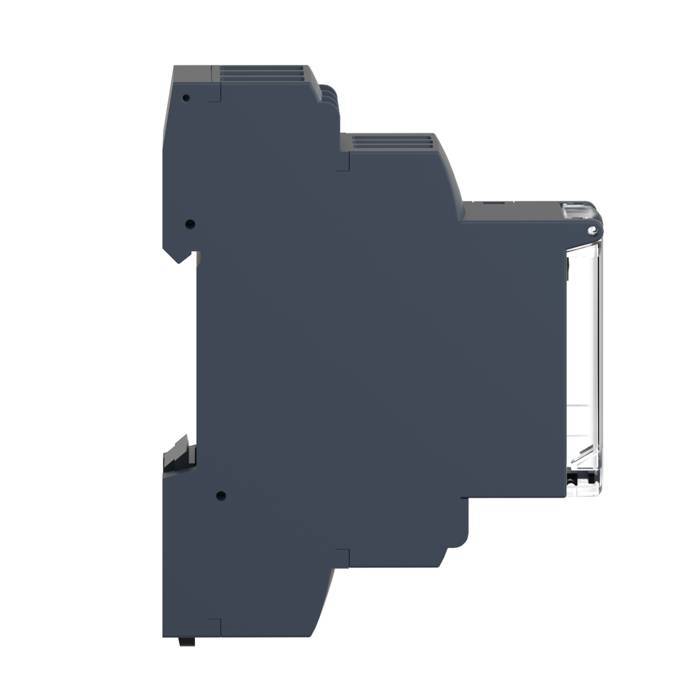

	SCHRM17TT00 REL. PHASE ORDRE ET ABSENCE 20 3389119405089		110,5265 € / U HT 132,6318 € / U TTC

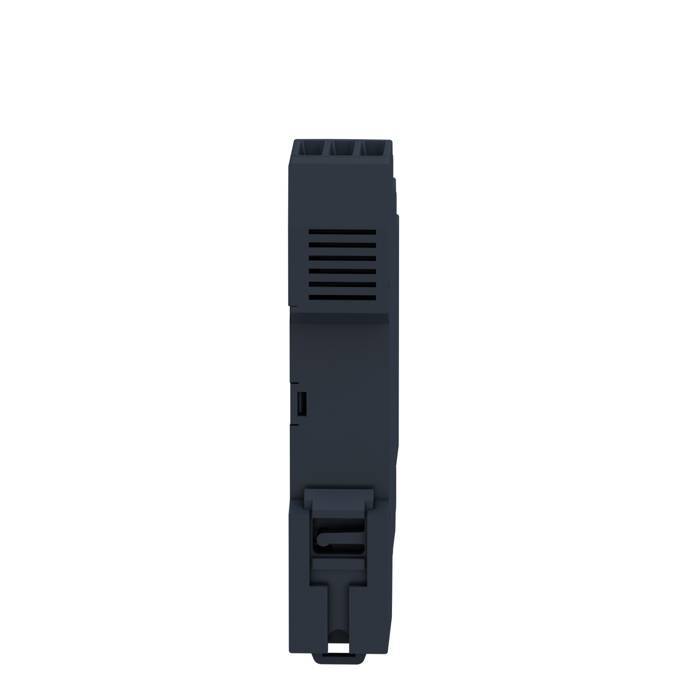

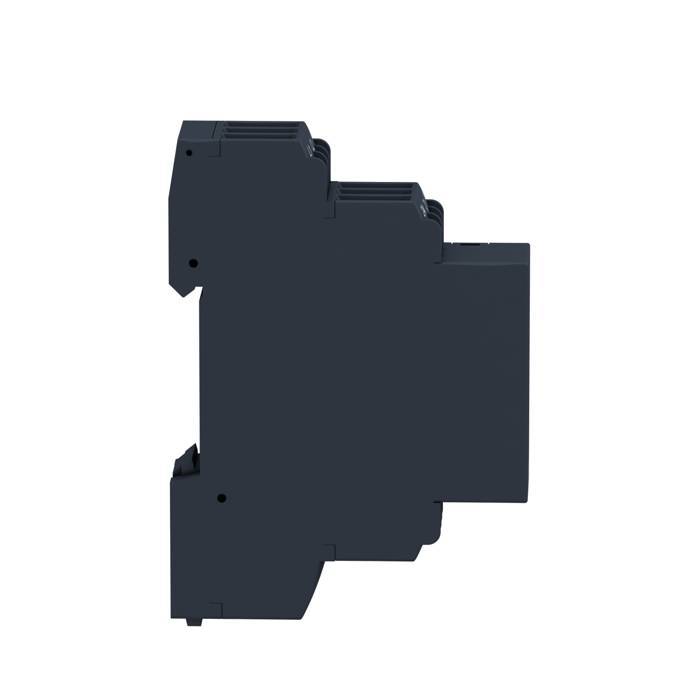

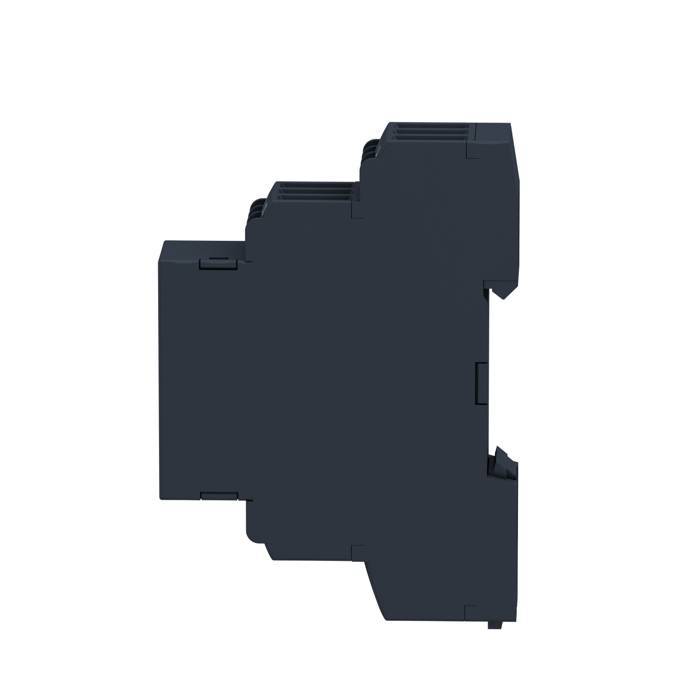

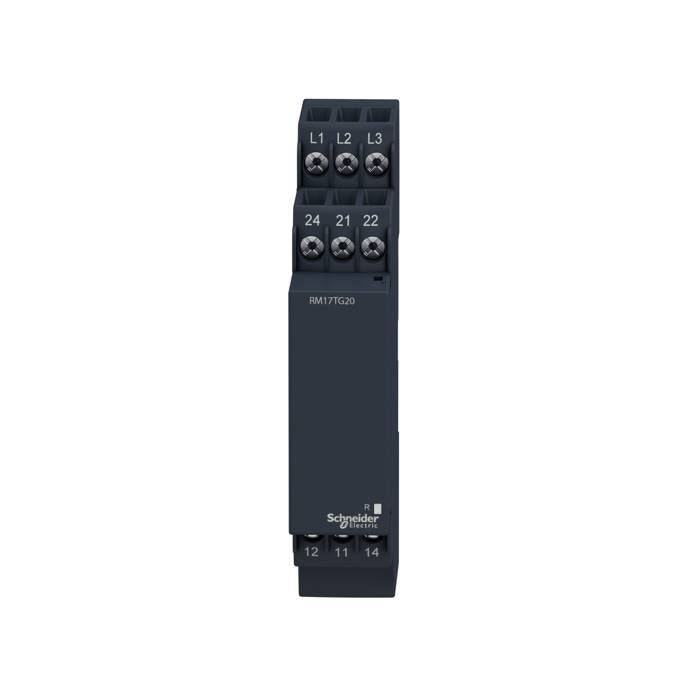

	SCHRM17TG20 R PHAS ORDR ABSEN TRI 440 3389119405072		107,9558 € / U HT 129,5470 € / U TTC	U	Ajouter
