Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

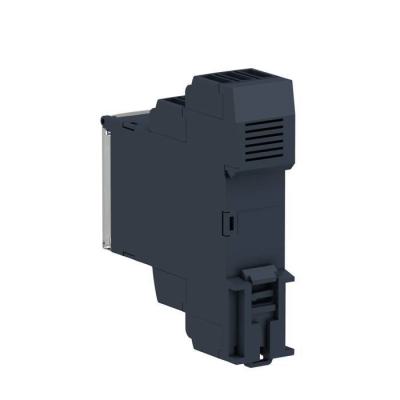

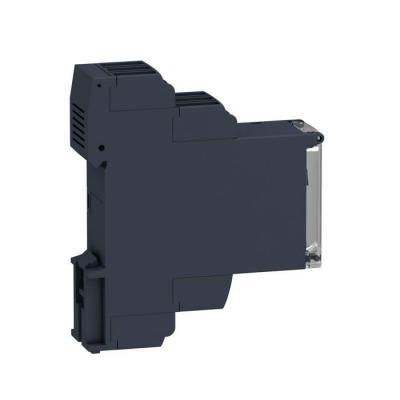

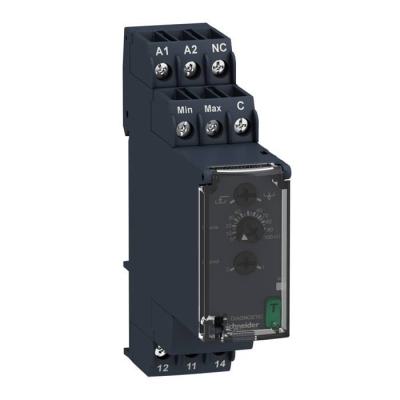

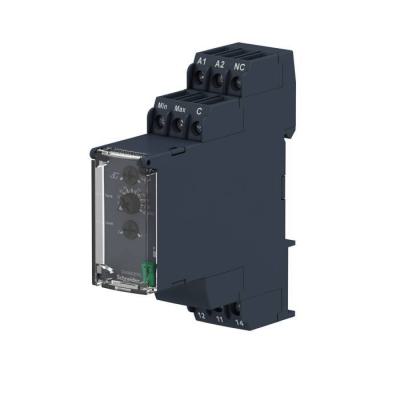

Harmony Control RM22 - relais contrôle de niveau - 1OF - 380 à 415Vca

LEVEL CONTROL RELAY RM22-

Code article : SCHRM22LG11MT

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	201,1440 € / U


	Prix unitaire net HT
	106,9287 € / U
	soit :
	128,3144 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792335
Réf. fabricant : RM22LG11MT

Informations complémentaires :
Harmony Control RM22 - relais contrôle de niveau - 1OF -
380 à 415Vca - largeur : 22,5mm - IP20 (bornier), IP40
(envel.), IP50 (face av.) - commutation : 2000 VA - sans
temporisation

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	4,711 kg

Type :	Relais de contrpole de niveau

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 10 58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10 58,

Capacité du cable :	1 nF à HS (Haute Sensibilité) pour cable de sonde2,2 nF à St (sensibilité normale) pour ca

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	93 97 % à 25 55 °C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-20 50 °C à 60 Hz-20 60 °C à 50 Hz CA/CC

Echelle de sensibilité :	5...100 kOhm St (sensibilité normale)

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Distance maximale entre les appareils :	1000 m entre sonde et temporisation

Profil environnemental :	Profil environnemental du Produit

Paramètres surveillés par le relais :	Détection par sondes résistives

Catégorie de surtension :	III se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	MTTFd - 125,5 ansB10d = 120000

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de relais :	Relais de controle de niveau

Isolement :	Entre alimentation et mesure

Degré de pollution :	3 se conformer à CEI 60664-1

Gamme de produits :	Relais de controle Harmony

Précision de répétition :	+/- 2 % pour temporisation

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	380...415 V CA 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Certifications du produit :	CSAGLRCMULEACCECCC

Immunité aux micro coupures :	100 ms CC90 ms CA

Régulation reach :	Déclaration REACh

Operating limits :	- 15 % + 10 % Un

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Limites de la tension d'alimentation :	323 456,5 V CA

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

Plage de mesure :	5...100 kOhm

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Finition du raccordement électrique :	borne à vis

Principe de mesure physique :	conducteur

Température ambiante de stockage :	-40 70 °C

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	84,26 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Temps de reset :	1750 ms

Puissance consommée en va :	8 VA CA

Tension maximale d'électrode :	12 V CA

Réglage de sensibilité :	5 100 %

Largeur :	22,5 mm

Garantie :	18 mois

Courant commuté maximum :	8 A CA

Contacts de sortie :	2 "OF"

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Nom du relais :	RM22L

Temporisation à la mise sous tension :	0,6 s

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	80 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	380,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	415,0

Type de tension d'actionnement :	AC/DC

Courant maximal d'électrode :	1 mA

Courant d'alimentation maximal des détecteurs :	1 mA

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Courant de sortie nominal :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre d'entrées d'électrode :	3,0

Sensibilité ajustable :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22LG11MT Zelio Control RM22 relais controle niveau 1OF 380 a 415Vca harmony contrôle vca 3606480792335 schrm22lg11mt
