Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

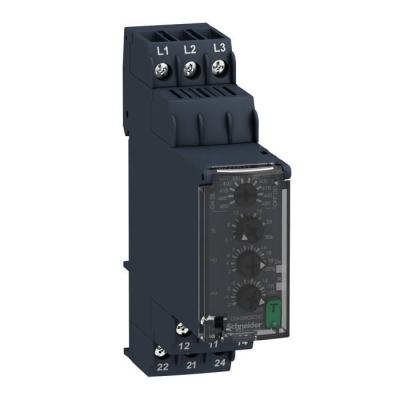

Harmony Control RM22 - relais contrôle de phases - 2OF - 380 à 480Vca

3 PHASE VOLTAGE CONTROL R

Code article : SCHRM22TR33

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	437,5200 € / U


	Prix unitaire net HT
	232,5867 € / U
	soit :
	279,1040 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792199
Réf. fabricant : RM22TR33

Informations complémentaires :
Harmony control RM22 - relais contrôle de phases - 2OF -
380 à 480Vca - RM22TR - largeur : 22,5mm - IP20 (bornes),
IP30 (gaine) - capacité de commutation : 2000 VA -
temporisation : réglable 0,1à30 s, +/-10 %

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	4,535ákg

Type :	3-phase control relay

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 10à58,1áHz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10à58,

Tenue aux chocs mécaniques :	15 gn (durée = 11áms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Dérive du seuil de commutation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Dérive de la temporisation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension< 0,05 %/°C avec variation de températ

Paramètres surveillés par le relais :	Détection de surtension et de sous-tensionSéquence de phasesDétection de défauts de phase

Type de temporisation :	Réglable 0,1à30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 3 % pour temporisation

Catégorie de surtension :	III se conformer à CEI 60664-1III se conformer à UL 508

Cycle de mesure maximal :	150áms cycle de mesure en tant que valeur eff réelle

Degré de pollution :	3 se conformer à CEI 60664-13 se conformer à UL 508

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5ákV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	93à97á% à 25à55á°C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-20à50á°C à 60 Hz-20à60á°C à 50 Hz CA/CC

Précision de réglage du seuil de commutation :	+/- 10 + de la valeur pleine échelle

Couple de serrage :	0,6à1áN.m se conformer à CEI 60947-1

Profil environnemental :	Profil environnemental du Produit

Données de fiabilité de la sécurité :	MTTFd = 388,1 ansB10d = 350000

Régulation rohs chine :	Déclaration RoHS pour la Chine

Hystérésis :	2á% fixe de sélectionnable

Tension de réglage de seuil :	2 à 20 % de Un sélectionné

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500áms à tension maximum

Plage d'utilisation en tension :	380...480 V phase-phase

Gamme de produits :	Harmony Control Relays

Plage de mesure :	380...480 V tension CA

Puissance consommée en va :	15áVA à 480 V CA 60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	50...60 Hz +/- 10 %

Certifications du produit :	GLCSARCMCEEACCCCUL

Type de relais :	Relaisde contrôle

Régulation reach :	Déclaration REACh

Operating limits :	- 20 % + 20 % Un

Position de montage :	Toutes positions

Courant commuté minimum :	10ámA à 5 V CC

Endurance mécanique :	10000000ácycle

Normes :	EN/CEI 60255-1

(us) tension d'alimentation :	380à480 V CA

Limites de la tension d'alimentation :	304à576áV CA

Endurance électrique :	100000ácycle

Matière des contacts :	Sans cadmium

Seuil de détection de tension :	< 100 V CA

Temps de réponse :	<= 300 ms

Température ambiante de stockage :	-40à70á°C

Nombre de phases réseau :	3 phases

Tension de coupure maximale :	250áV CA

Poids de l'emballage 3 :	81,06ákg

Capacité de commutation en va :	2000áVA

Description des contacts :	2 "O/F"

Largeur :	22,5ámm

Garantie :	18 mois

Nom du relais :	RM22TR

Courant commuté maximum :	8áA CA

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	650áms

Hauteur de l'emballage 1 :	2,6ácm

Largeur de l'emballage 1 :	8,2ácm

Longueur de l'emballage 1 :	9,5ácm

Immunité aux micro coupures :	10áms

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	75ácm

Largeur de l'emballage 3 :	60ácm

Longueur de l'emballage 3 :	80ácm

Réglage exact du temps de retard :	10áP

Courant de sortie nominal :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22TR33 Zelio Control RM22 relais controle phases 2OF 380 a 480Vca harmony contrôle vca 3606480792199 schrm22tr33
