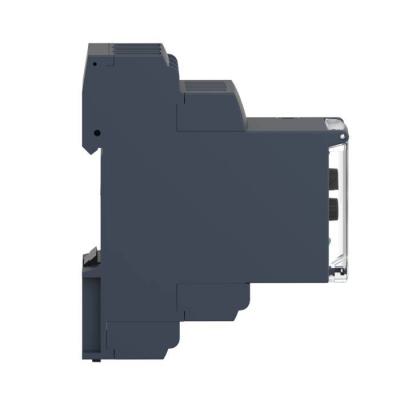

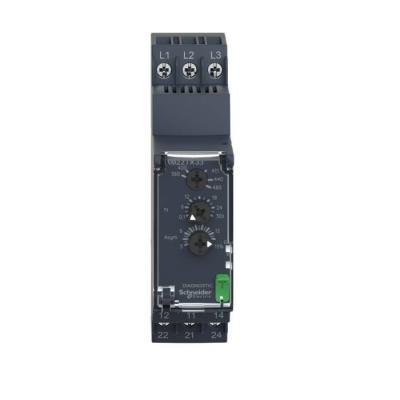

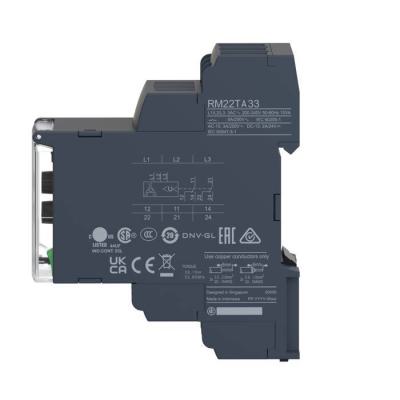

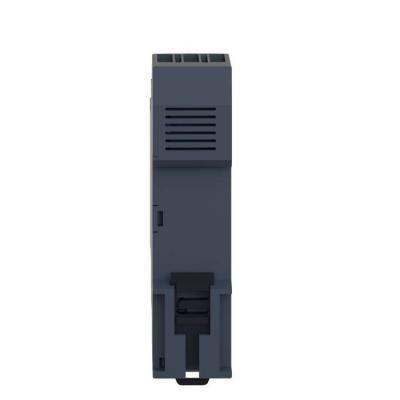

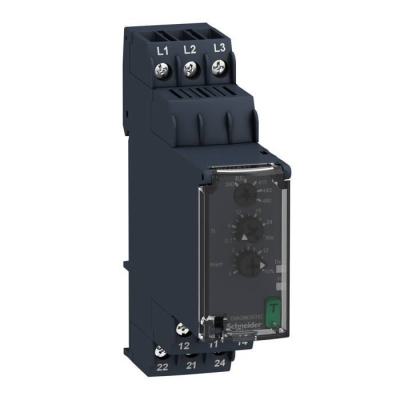

Harmony Control RM22 - relais contrôle de phases - 2OF - 380 à 480Vca

3 PHASE ASYMMETRY CONTROL

Code article : SCHRM22TA33

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	476,9400 € / U


	Prix unitaire net HT
	253,5424 € / U
	soit :
	304,2509 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792151
Réf. fabricant : RM22TA33

Informations complémentaires :
Harmony control RM22 - relais de contrôle 3 phases - 2OF -
380 à 480Vac -largeur : 22,5mm - IP20 (bornier), IP40
(envel.), IP50 (face av.) - capacité de commutation : 2000
VA - tempo réglable 0,1à30 s, +/-10 % de la valeur pleine
échelle

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	0,09 kg

Type :	3-phase control relay

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 1058,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 1058,1

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Dérive du seuil de commutation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Dérive de la temporisation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension< 0,05 %/°C avec variation de températ

Type de temporisation :	Réglable 0,130 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 3 % pour temporisation

Paramètres surveillés par le relais :	Séquence de phasesDétection de défauts de phaseAsymétrie

Catégorie de surtension :	III se conformer à CEI 60664-1III se conformer à UL 508

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Degré de pollution :	3 se conformer à CEI 60664-13 se conformer à UL 508

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	9397 % à 2555 °C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-2050 °C à 60 Hz-2060 °C à 50 Hz CA/CC

Précision de réglage du seuil de commutation :	+/- 10 + de la valeur pleine échelle

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Profil environnemental :	Profil environnemental du Produit

Données de fiabilité de la sécurité :	MTTFd = 388,1 ansB10d = 350000

Régulation rohs chine :	Déclaration RoHS pour la Chine

Hystérésis :	2 % fixe de sélectionnable

Tension de réglage de seuil :	2 à 20 % de Un sélectionné

Asymétrie de réglage de_x000D_ seuil :	5 à 15 % de Un sélectionné

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500 ms à tension maximum

Plage d'utilisation en tension :	380...480 V phase-phase

Gamme de produits :	Harmony Control Relays

Plage de mesure :	380...480 V tension CA

Puissance consommée en va :	15 VA à 480 V CA 60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	50...60 Hz +/- 10 %

Certifications du produit :	GLEACCCCCECSAULRCM

Type de relais :	Relaisde contrôle

Régulation reach :	Déclaration REACh

Operating limits :	- 20 % + 20 % Un

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

(us) tension d'alimentation :	380480 V CA

Limites de la tension d'alimentation :	304576 V CA

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Plage de mesure de la tension (v) :	304,0 576,0

Finition du raccordement électrique :	borne à vis

Seuil de détection de tension :	< 100 V CA

Temps de réponse :	<= 300 ms

Température ambiante de stockage :	-4070 °C

Nombre de phases réseau :	3 phases

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	82,34 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Largeur :	22,5 mm

Garantie :	18 mois

Nom du relais :	RM22TA

Courant commuté maximum :	8 A CA

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	650 ms

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Immunité aux micro coupures :	10 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	75 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Réglage exact du temps de retard :	10 P

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Délai de retardement du déclenchement max. admissible (s) :	30,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Fonction surveillance d'ordre de phase :	Oui

Fonction détection d'erreurs de phase :	Oui

Fonction détection d'asymétrie :	Oui

Délai de retardement du déclenchement min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22TA33 Zelio Control RM22 relais controle phases 2OF 380 a 480Vca harmony contrôle vca 3606480792151 schrm22ta33

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

253,5424 € / U HT
304,2509 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

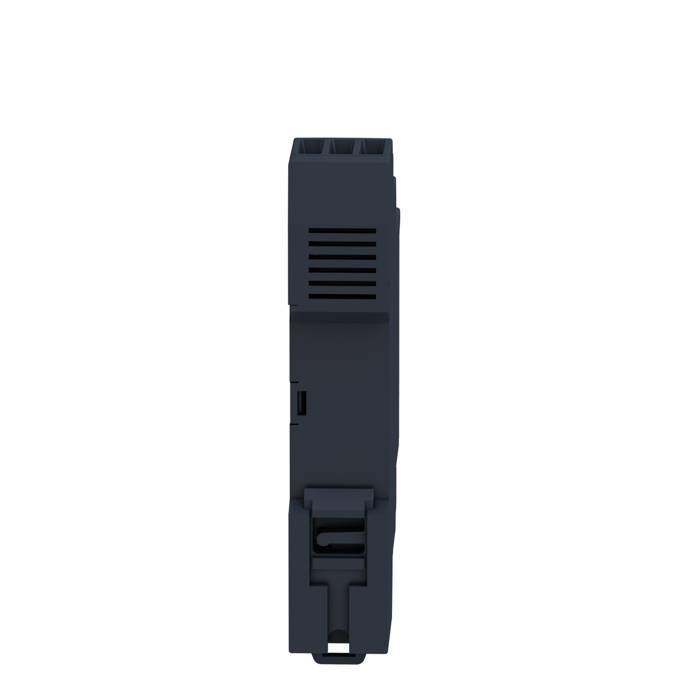

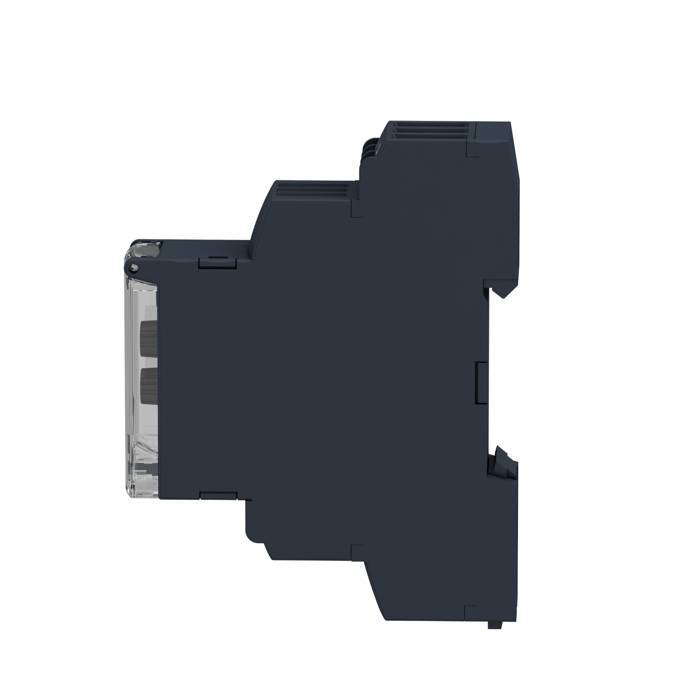

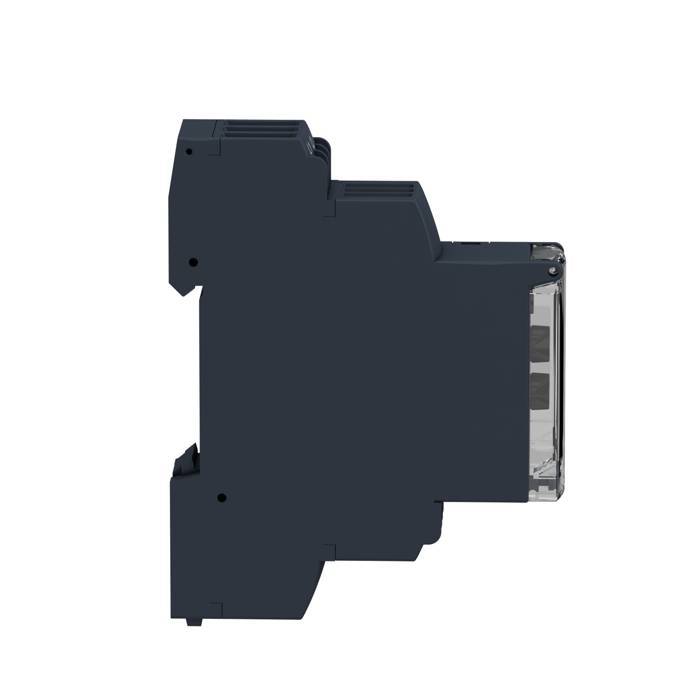

	SCHRM17TA00 R PHAS ORDR ABSEN ASY 3389119405041		172,6730 € / U HT 207,2076 € / U TTC

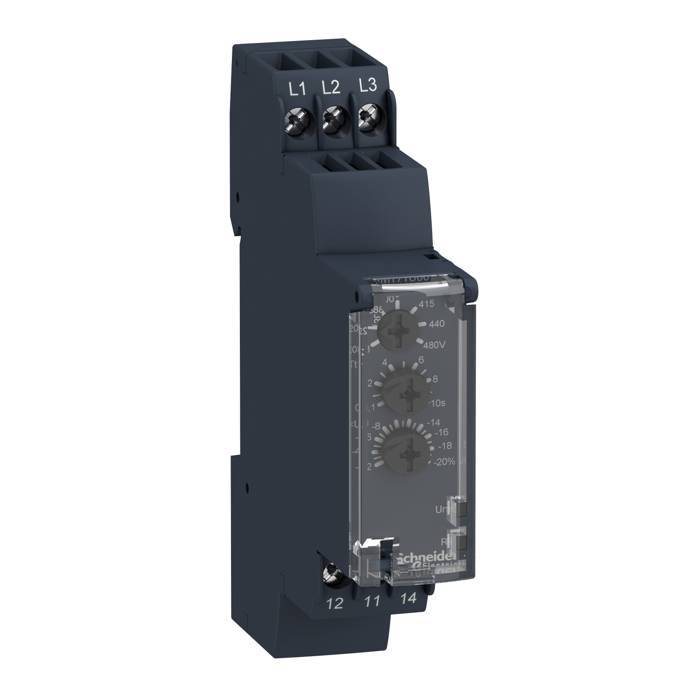

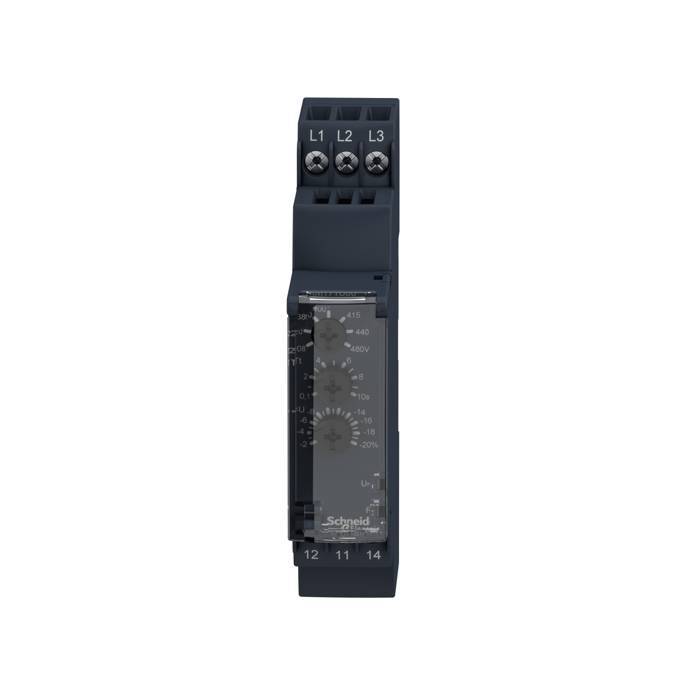

	SCHRM17TU00 R PHAS ORDR ABSEN SOUS T 3389119405096		119,0428 € / U HT 142,8514 € / U TTC
