Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

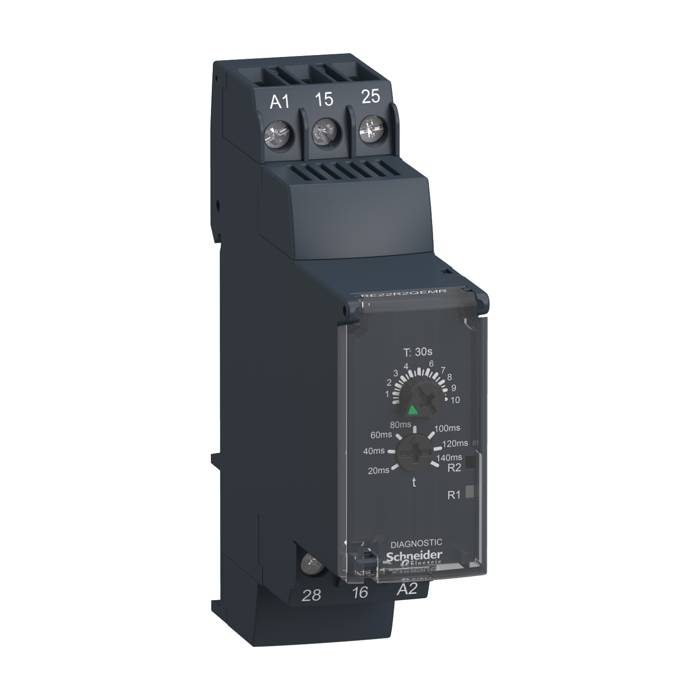

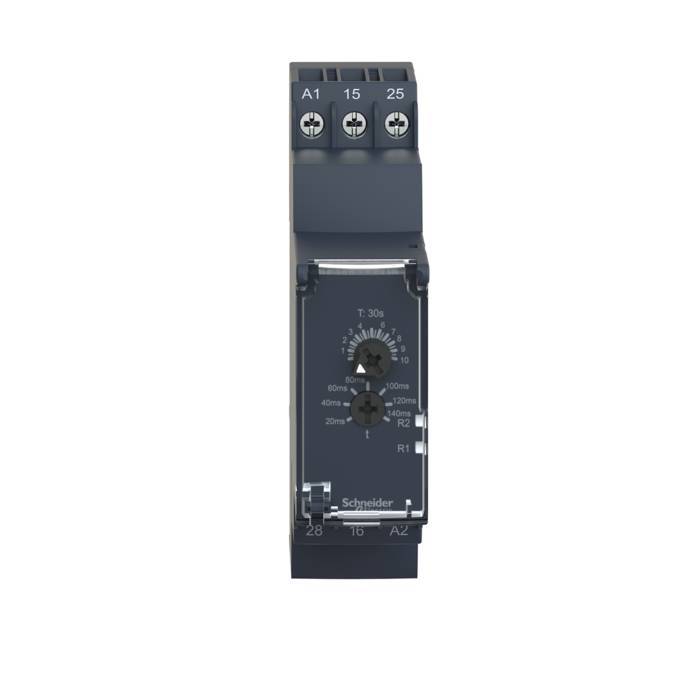

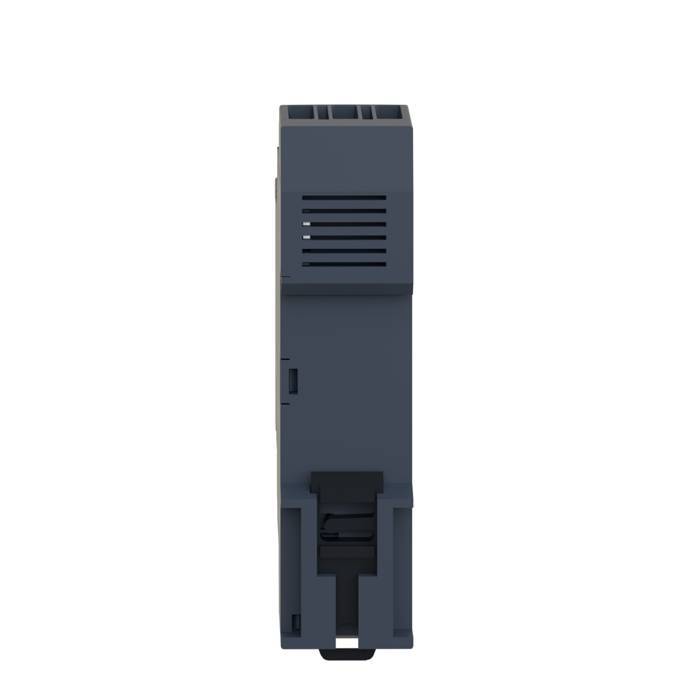

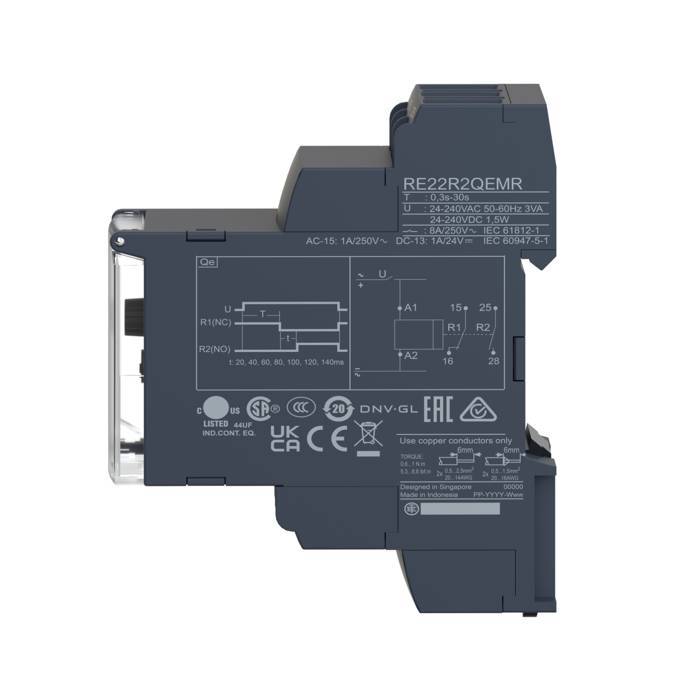

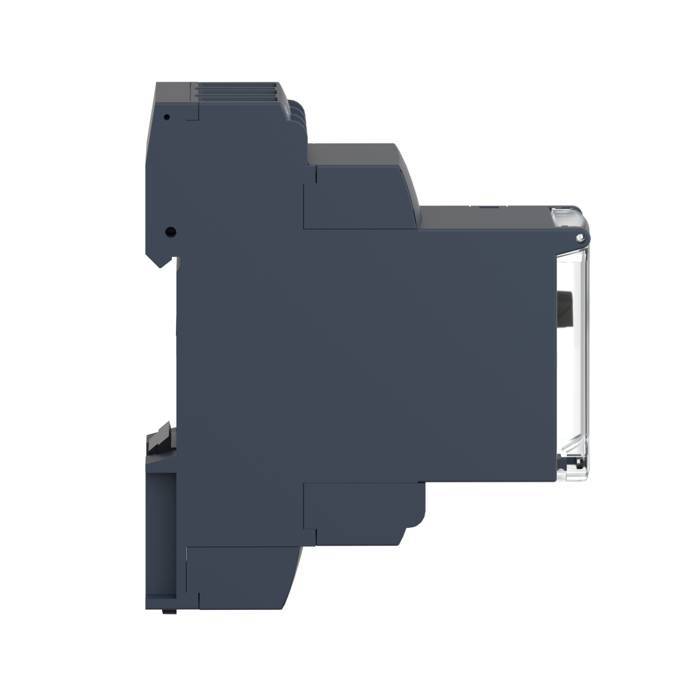

Harmony Time RE22 - relais tempo - 2OF - Qe - 30s - 380V à 415VAC

RELAIS TEMPORISE ETOILE-T

Code article : SCHRE22R2QEMT

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	172,9200 € / U


	Prix unitaire net HT
	91,9247 € / U
	soit :
	110,3096 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792595
Réf. fabricant : RE22R2QEMT

Informations complémentaires :
Harmony Time RE22 - relais tempo - 2OF - Qe - 30s - 380V à
415VAC

Ip :	IP40 enveloppe: se conformer à CEI 60529IP20 bornes: se conformer à CEI 60529IP50 face ava

Poids :	4,441 kg

Type :	Relais fonction simple

Compatibilité électromagnétique :	Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capaci

Etat led :	Vert rétro-éclairage à DEL (fixe) pour indication de lÆaiguille du cadranJaune LED (fixe)

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Tenue diélectrique :	2,5 kV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de

Tenue aux chocs mécaniques :	15 gn non fonctionnant pour 11 ms se conformer à CEI 60068-2-275 gn en marche pour 11 ms s

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	2006/95/CE - directive basse tension2004/108/CE - compatibilité électromagnétique

Durée de vie électrique :	100000 cycle, 8 A à 250 V, AC-1100000 cycle, 2 A à 24 V, DC-1

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Tenue aux vibrations :	20 m/s² (f= 10 150 Hz) se conformer à CEI 60068-2-6

Tension assignée de tenue aux chocs :	5 kV pour 1,2 50 µs se conformer à CEI 60664-1

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Type et composition des contacts :	2 "O/F" contact temporisé, sans cadmium

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Type de commande :	Bouton rotatifBouton de diagnostic

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	B10d = 250000MTTFd = 273,9 années

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais de temporisation Harmony

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Degré de pollution :	3 se conformer à CEI 60664-1

Profil de circularité :	Informations de fin de vie

Temps de récupération :	120 ms sur désexcitation

(us) tension d'alimentation :	380...415 V CA 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Certifications du produit :	EACGLCSAULCCCRCMCE

Normes :	CEI 61812-1UL 508

Régulation reach :	Déclaration REACh

Matière du boitier :	Auto-extinguible

Puissance consommée en va :	15 VA à 380 V CA

Position de montage :	Toutes positions

Type de temporisation :	Etoile-triangle

Humidité relative :	95 % à 25 55 °C

Plage d'utilisation en tension :	0,85...1,16 Us

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Finition du raccordement électrique :	borne à vis

Température de l'air ambiant en fonctionnement :	-20 60 °C

Température ambiante de stockage :	-40 70 °C

Plage de temporisation :	0,3 30 s

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	79,78 kg

Libération de la tension d'entrée :	<= 38 V

Capacité de commutation en va :	2000 VA

Largeur :	22,5 mm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100 ms

Hauteur de l'emballage 1 :	2,5 cm

Largeur de l'emballage 1 :	8,3 cm

Longueur de l'emballage 1 :	9,5 cm

Immunité aux micro-coupures :	10 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	80 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	415,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	415,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	RE22

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Courant de sortie nominal :	8 A

Courant commuté maximum :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	8,0

Fonction étoile/triangle :	Oui

Plage temporelle (s) :	0,3

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	2,0

Nombre de sorties, retardées, contact à fermeture :	2,0

Nombre de sorties, retardées, contact inverseur :	2,0

Adapté à un montage de profilés chapeaux :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RE22R2QEMT Zelio Time RE22 relais tempo 2OF Qe 30s 380V a 415VAC harmony vac 3606480792595 schre22r2qemt
