Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

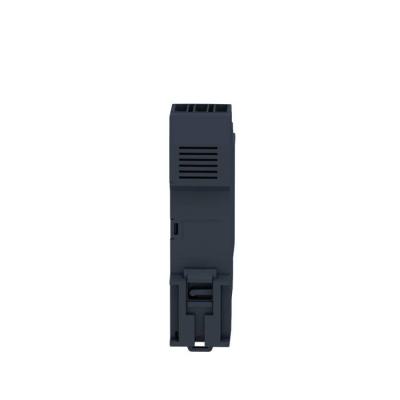

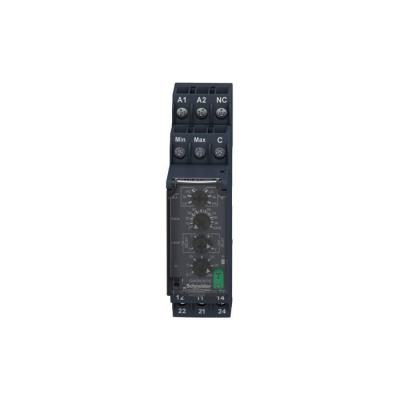

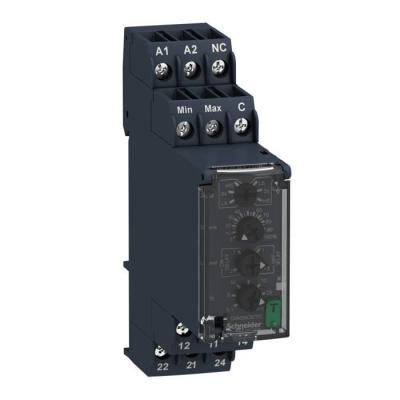

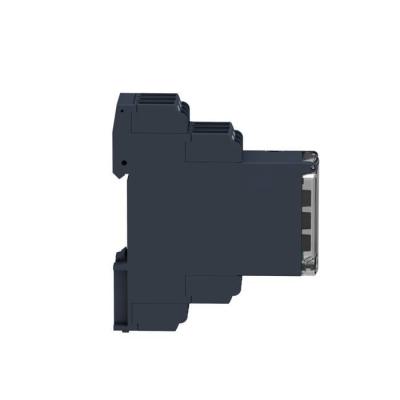

Harmony Control RM22 - relais contrôle de niveau - 2OF - 24 à 240Vca/cc

LEVEL CONTROL RELAY RM22-

Code article : SCHRM22LA32MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	366,6840 € / U


	Prix unitaire net HT
	194,9301 € / U
	soit :
	233,9161 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792342
Réf. fabricant : RM22LA32MR

Informations complémentaires :
Harmony control RM22- relais contrôle de niveau - 2OF - 24
à 240Vca/cc - largeur : 22,5mm - IP20 (bornier), IP40
(envel.), IP50 (face av.) - 2000 VA - temporisation :
réglable 0,1à30 s, +/-10 % de la valeur pleine échelle,
dépassement seuil

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	5,492 kg

Type :	Level control relay

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 1058,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 1058,1

Capacité du câble :	1 nF à HS (Haute Sensibilité) pour câble de sonde2,2 nF à St (sensibilité normale) pour câ

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Echelle de sensibilité :	0,25...5 kOhm LS (faible sensibilité)5...100 kOhm St (sensibilité normale)50...1000 kOhm H

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Type de temporisation :	Réglable 0,130 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	9397 % à 2555 °C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-2050 °C à 60 Hz-2060 °C à 50 Hz CA/CC

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Distance maximale entre les appareils :	1000 m entre sonde et temporisation

Données de fiabilité de la sécurité :	MTTFd = 182,6 annéesB10d = 170000

Profil environnemental :	Profil environnemental du Produit

Paramètres surveillés par le relais :	Détection par sondes résistives

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de relais :	Relais de contrôle de niveau

Isolement :	Entre alimentation et mesure

Degré de pollution :	3 se conformer à CEI 60664-1

Précision de répétition :	+/- 2 % pour temporisation

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	24240 V CA/CC 50/60 Hz

Gamme de produits :	Harmony Control Relays

Statut environnemental de l'offre :	Produit Green Premium

Certifications du produit :	ULRCMCSAGLCCCCEEAC

Immunité aux micro coupures :	100 ms CC90 ms CA

Régulation reach :	Déclaration REACh

Plage de mesure :	250 Ohm...1 MOhm

Limites de la tension d'alimentation :	20,4264 V CA/CC

Operating limits :	- 15 % + 10 % Un

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Finition du raccordement électrique :	borne à vis

Temporisation à la mise sous tension :	2,5 s0,6 s

Principe de mesure physique :	conducteur

Température ambiante de stockage :	-4070 °C

Tension de coupure maximale :	250 V CA

Puissance consommée maximale en w :	1,5 W CC

Poids de l'emballage 3 :	95,14 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Temps de reset :	1750 ms

Puissance consommée en va :	5 VA CA

Tension maximale d'électrode :	12 V CA

Réglage de sensibilité :	5100 %

Largeur :	22,5 mm

Garantie :	18 mois

Courant commuté maximum :	8 A CA

Contacts de sortie :	2 "OF"

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Nom du relais :	RM22L

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	60 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Courant maximal d'électrode :	1 mA

Courant d'alimentation maximal des détecteurs :	1 mA

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Délai de retardement du déclenchement max. admissible (s) :	30,0

Délai de retard à l'appel max. admissible (s) :	30,0

Courant de sortie nominal :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre d'entrées d'électrode :	3,0

Sensibilité ajustable :	Oui

Délai de retardement du déclenchement min. réglable (s) :	0,1

Délai de retard à l'appel min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22LA32MR Zelio Control RM22 relais controle niveau 2OF 24 a 240Vca/cc harmony contrôle vca 3606480792342 schrm22la32mr

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

194,9301 € / U HT
233,9161 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

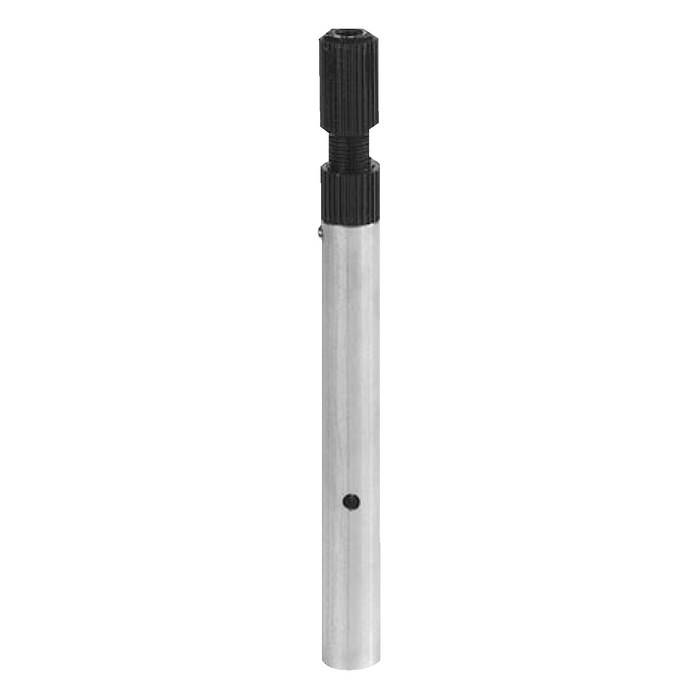

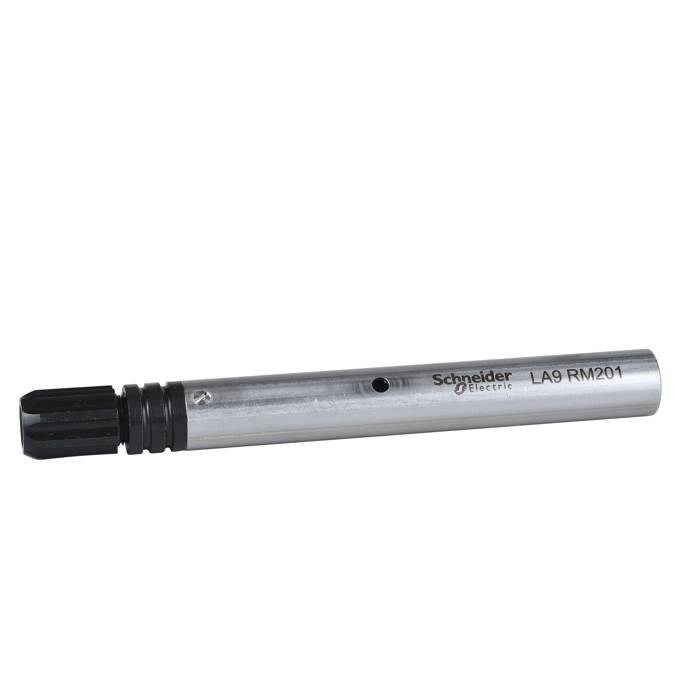

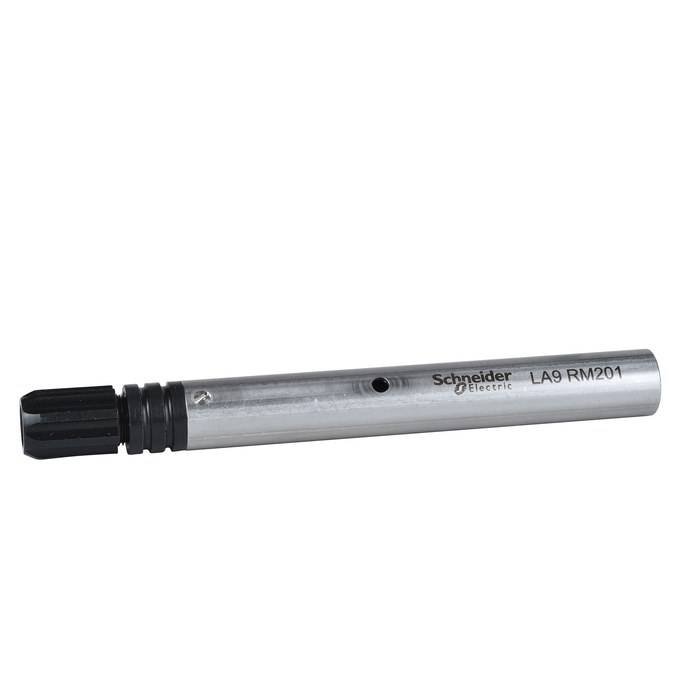

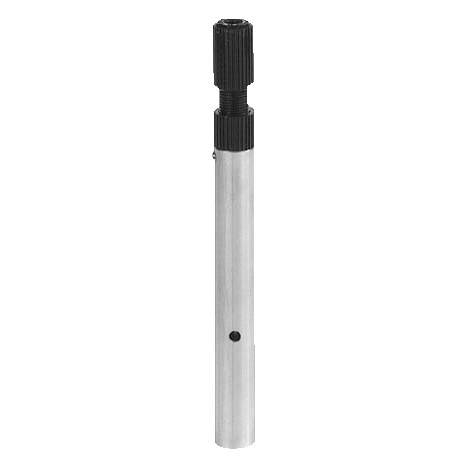

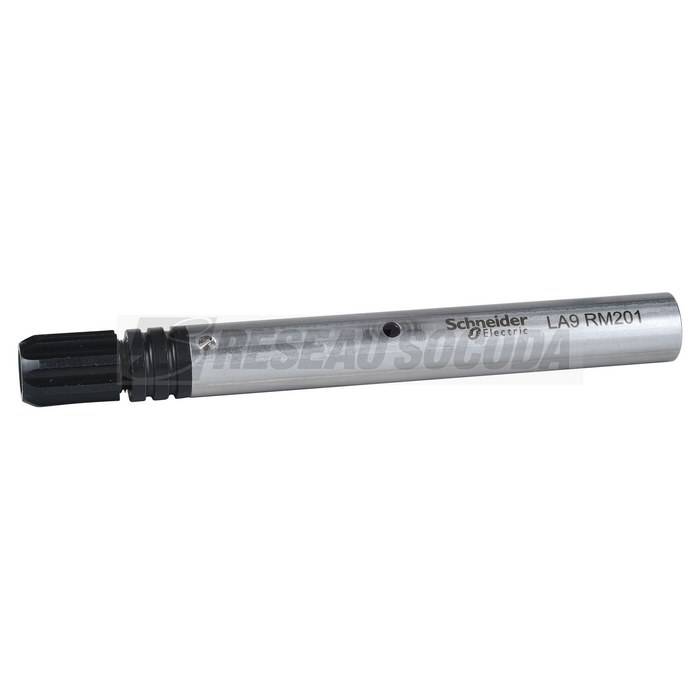

	SCHLA9RM201 SONDE COAX.NIV.POUR RM4LA 3389110190755		56,3796 € / U HT 67,6555 € / U TTC

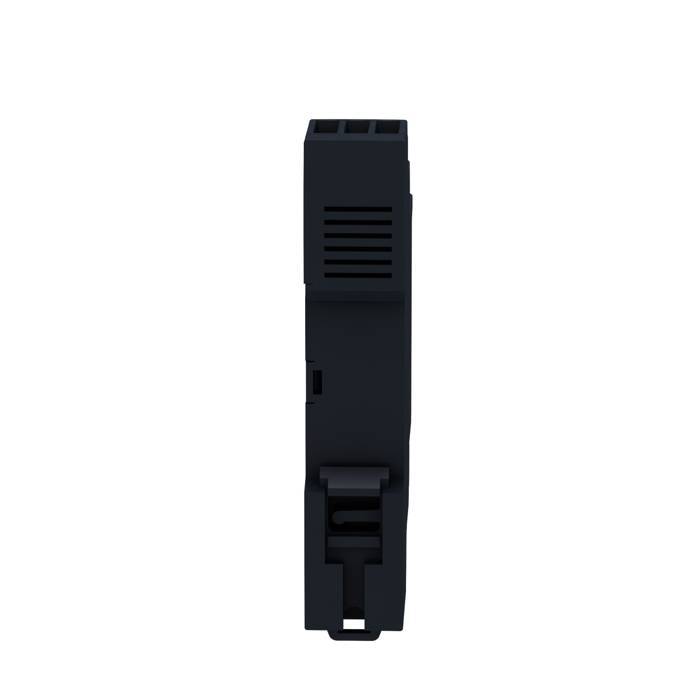

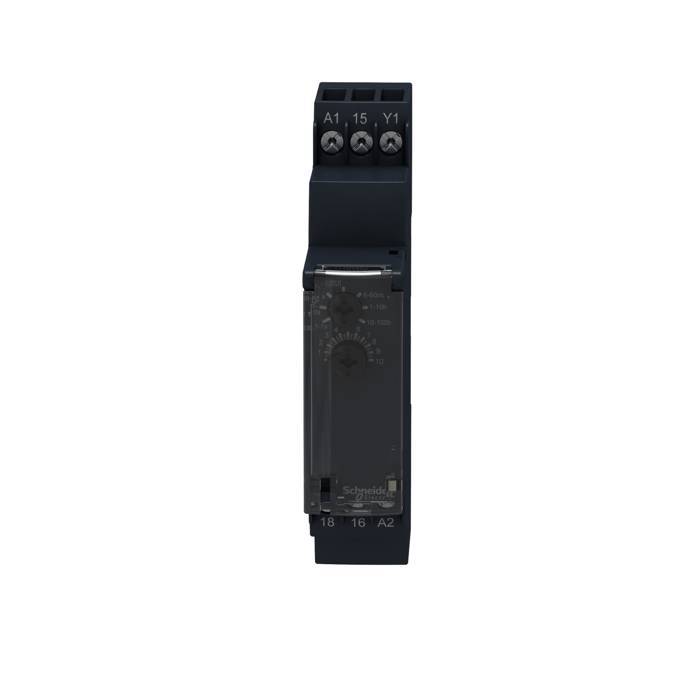

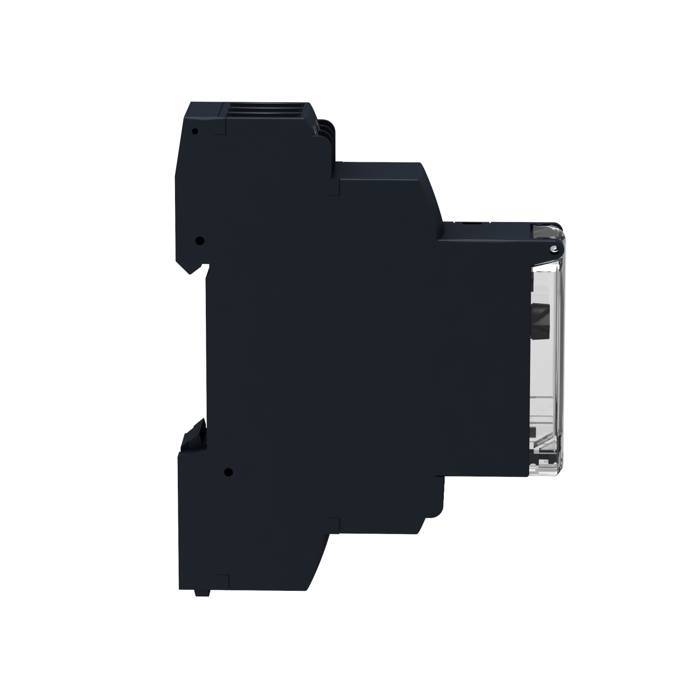

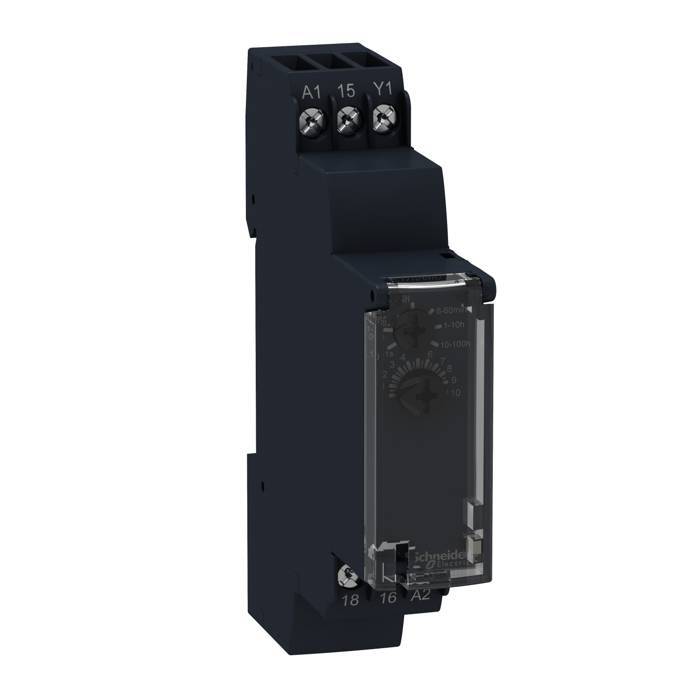

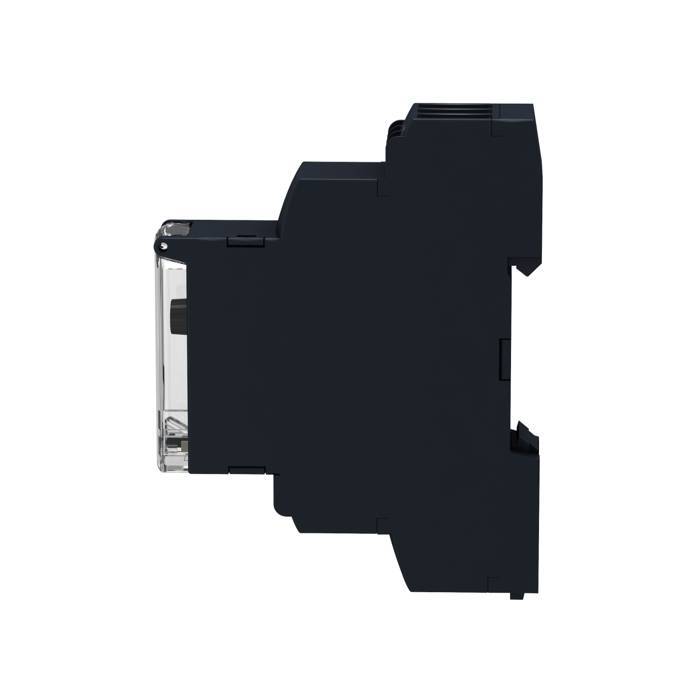

	SCHRE17LCBM TEMPO REPOS 24 3606480552632		87,5932 € / U HT 105,1118 € / U TTC	U	Ajouter

	SCHRE17LHBM TEMPO PASSAGE 24V 240 VAC 3606480552649		64,1942 € / U HT 77,0330 € / U TTC

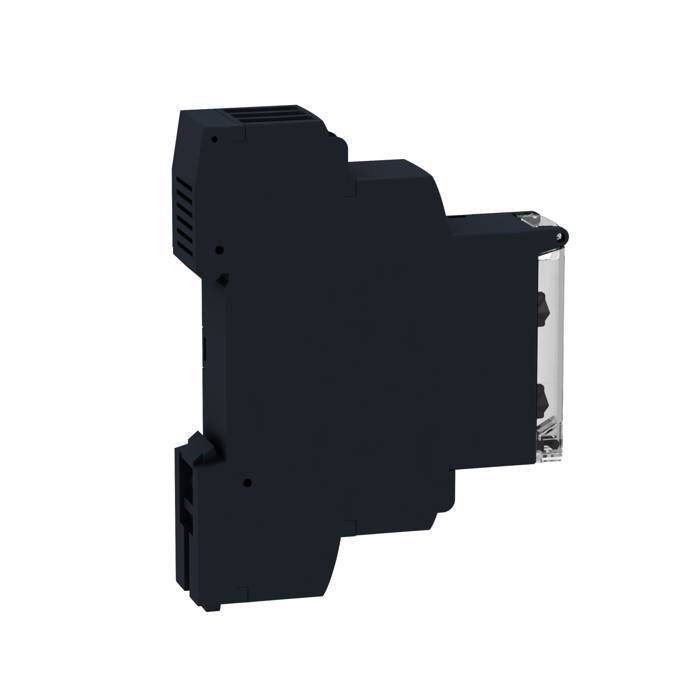

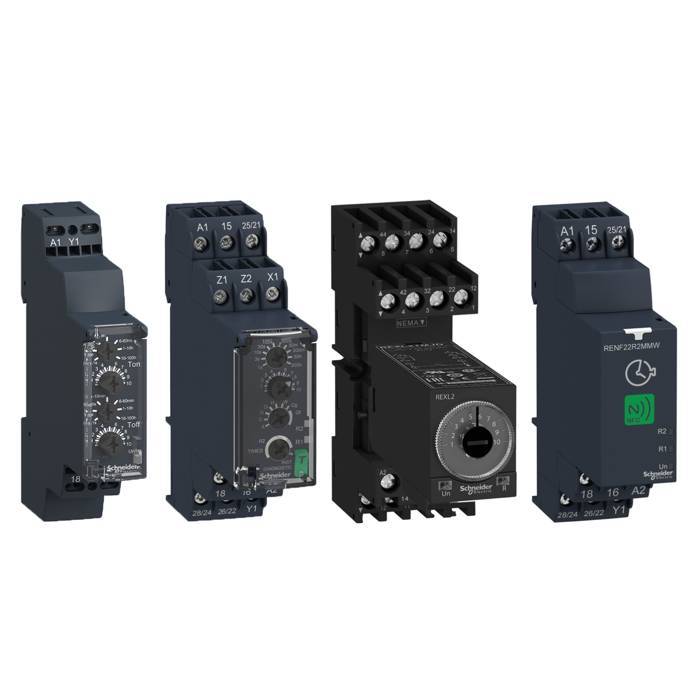

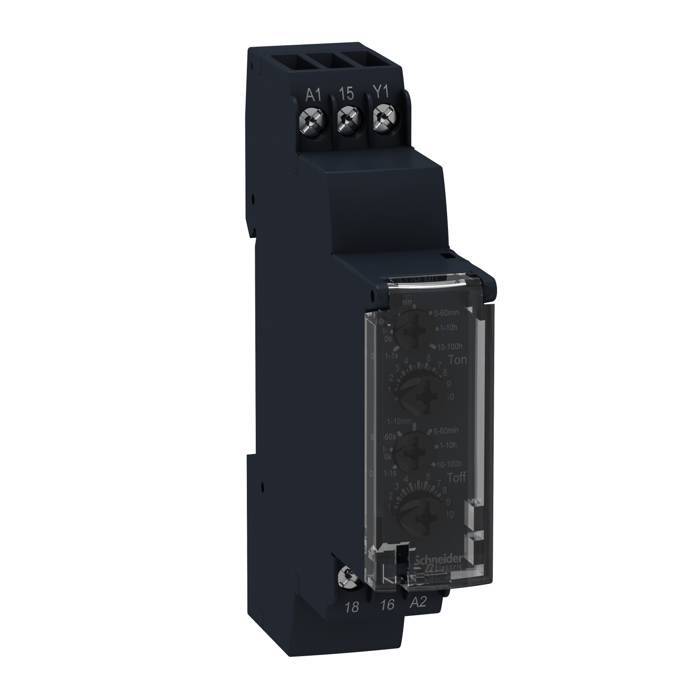

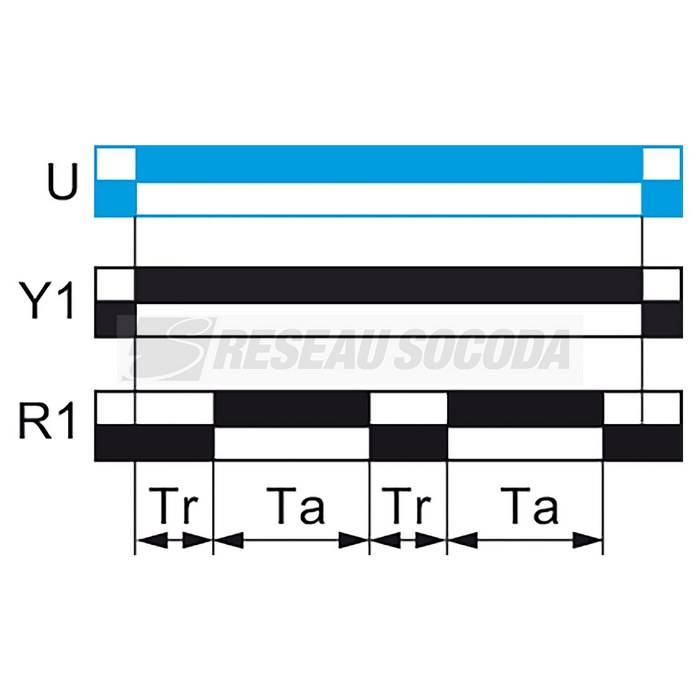

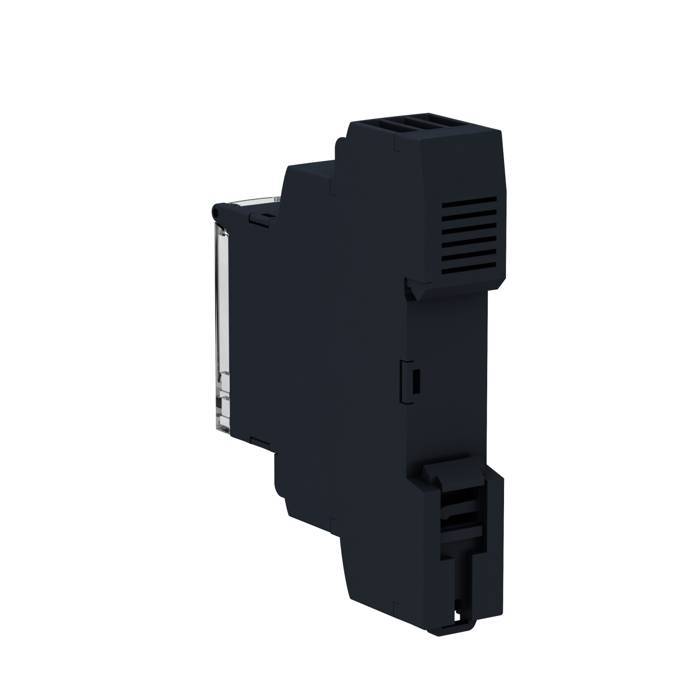

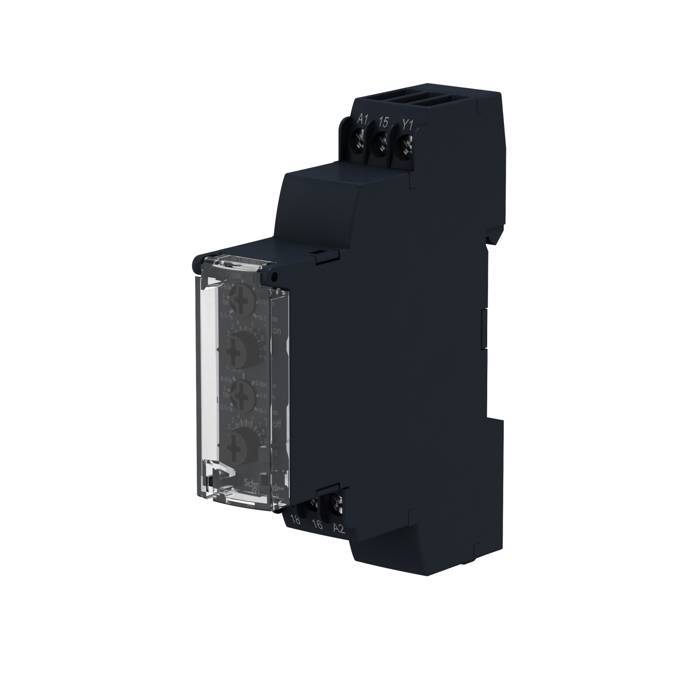

	SCHRE17LLBM CLIGNOTEUR 24 240AC 3606480552656		93,3919 € / U HT 112,0703 € / U TTC	U	Ajouter

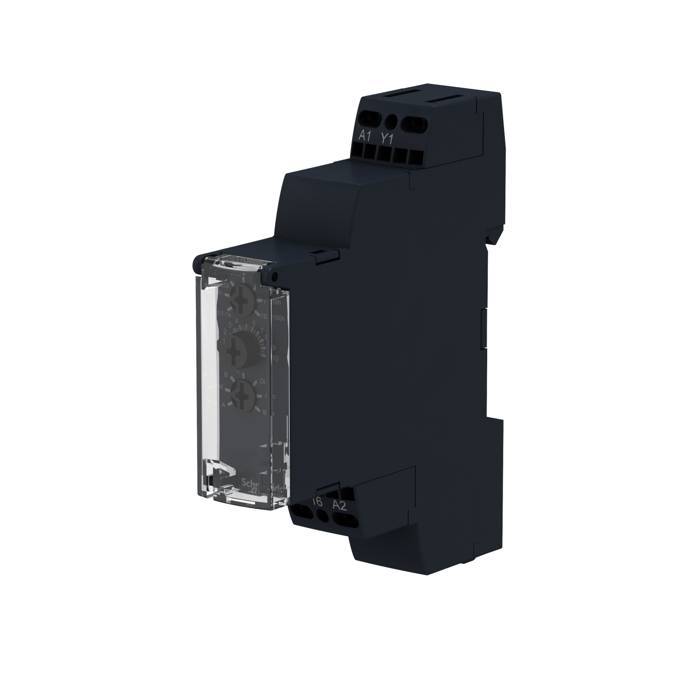

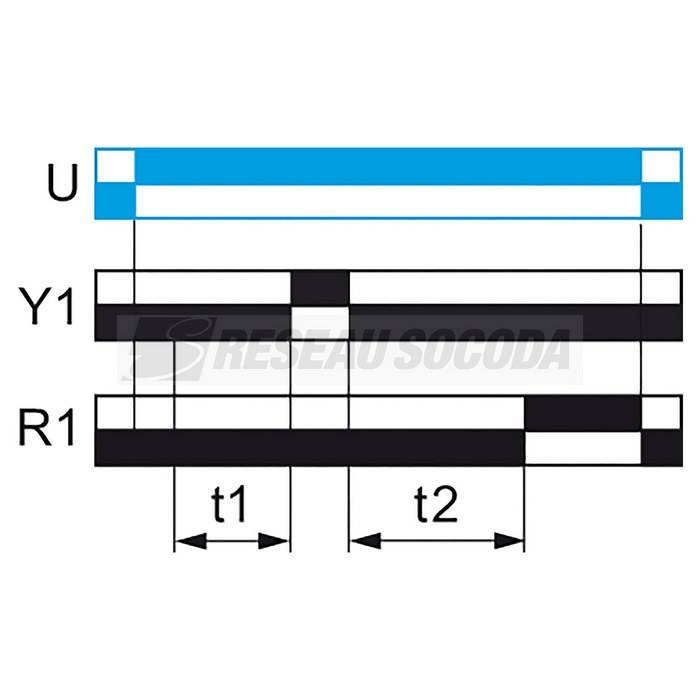

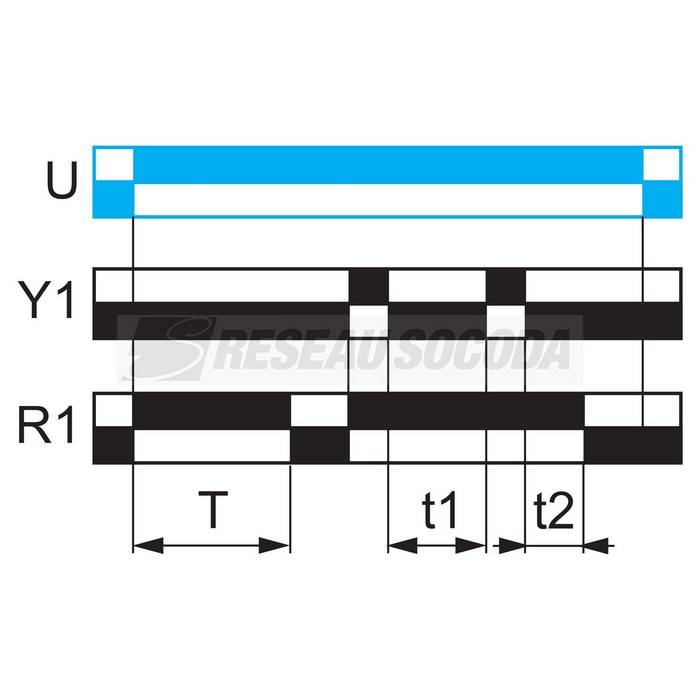

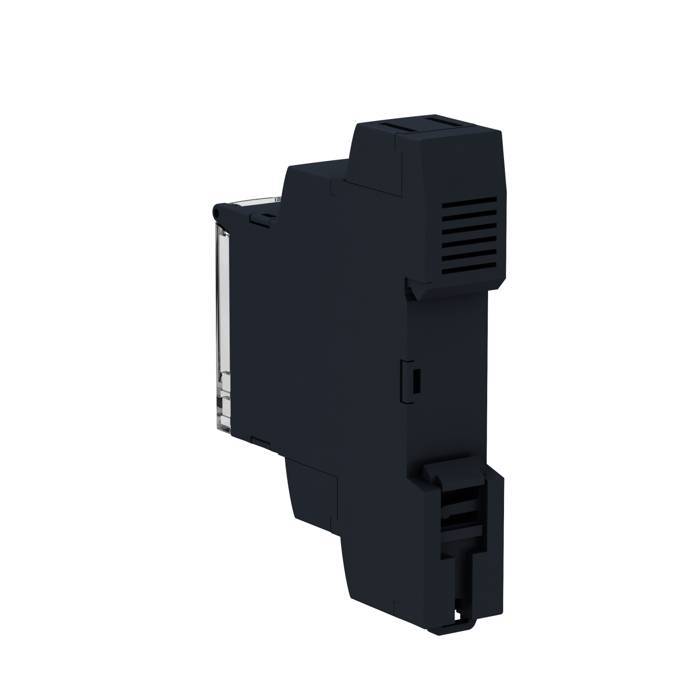

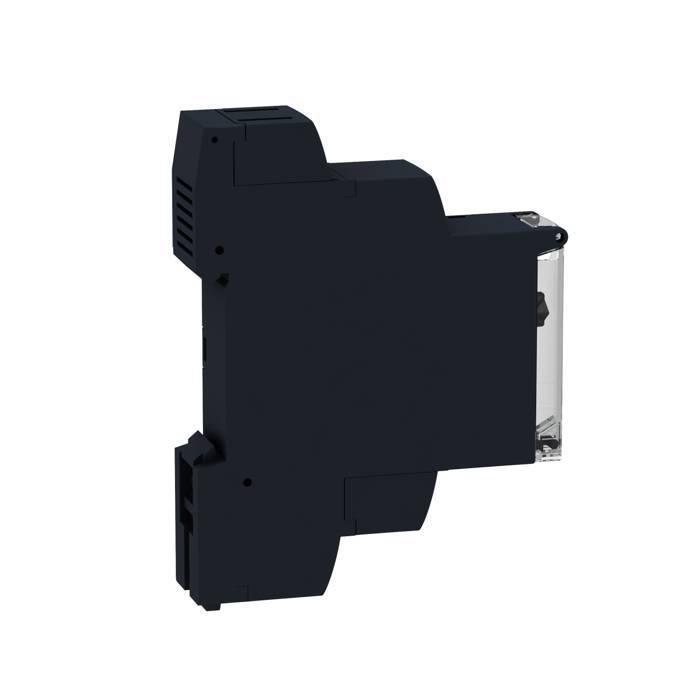

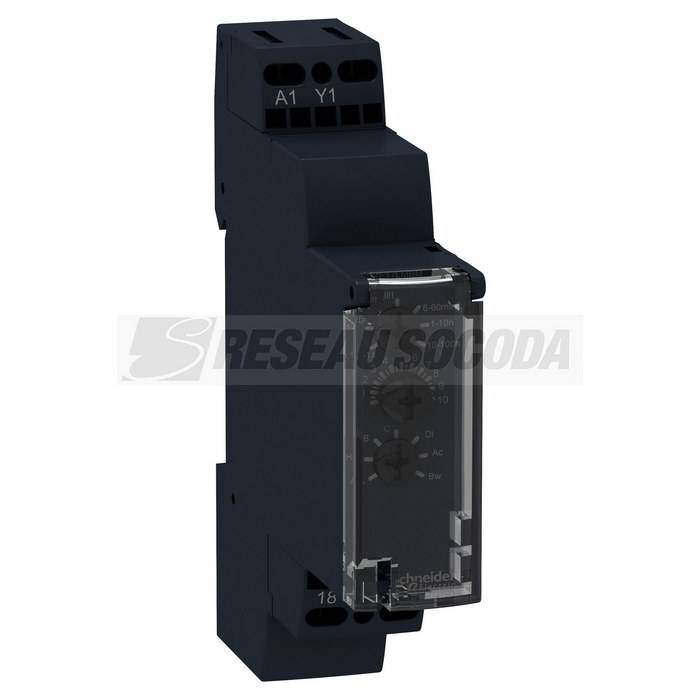

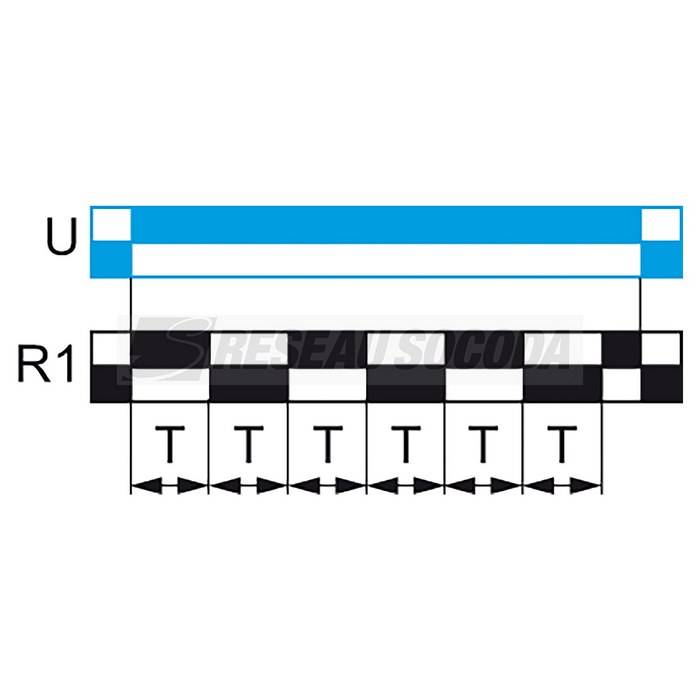

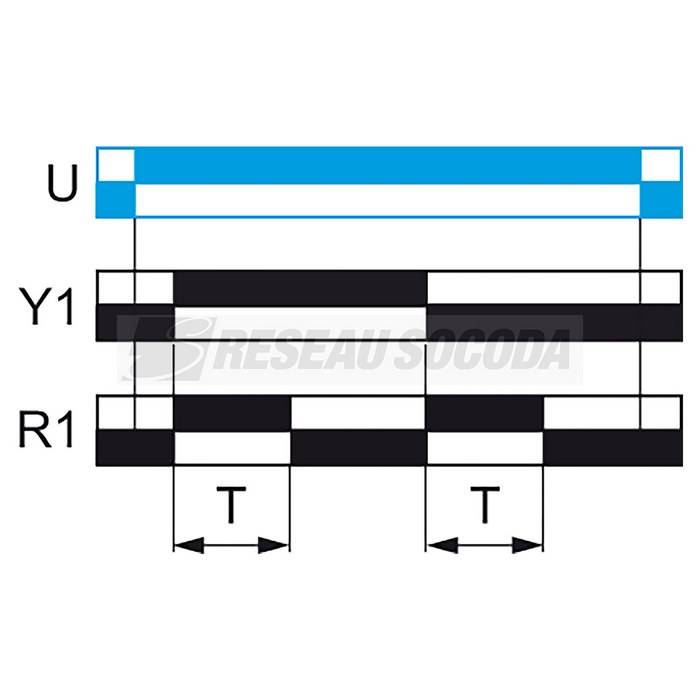

	SCHRE17LMBM TEMPO MULTI 24 240VAC 3606480552663		88,0078 € / U HT 105,6094 € / U TTC

	SCHRM22LG11MR LEVEL CONTROL RELAY RM22- 3606480792328		107,4390 € / U HT 128,9268 € / U TTC

	SCHRM22LG11MT LEVEL CONTROL RELAY RM22- 3606480792335		106,9287 € / U HT 128,3144 € / U TTC

	SCHRM35LM33MW REL. NIVEAU RESISTIF MULTIFONC 3389119405232		113,6205 € / U HT 136,3446 € / U TTC

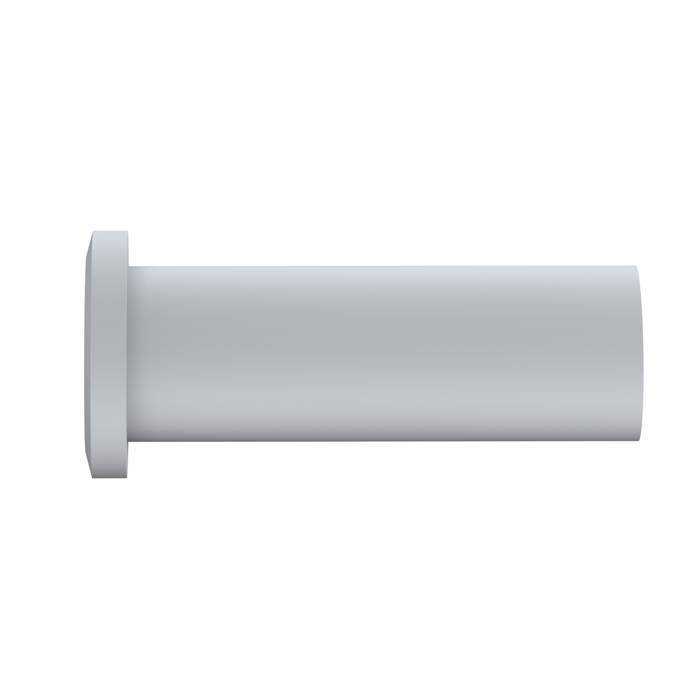

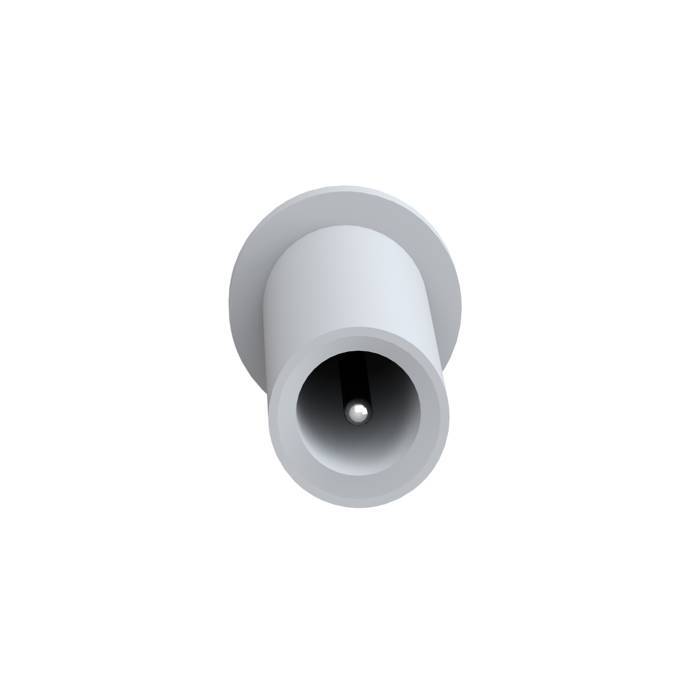

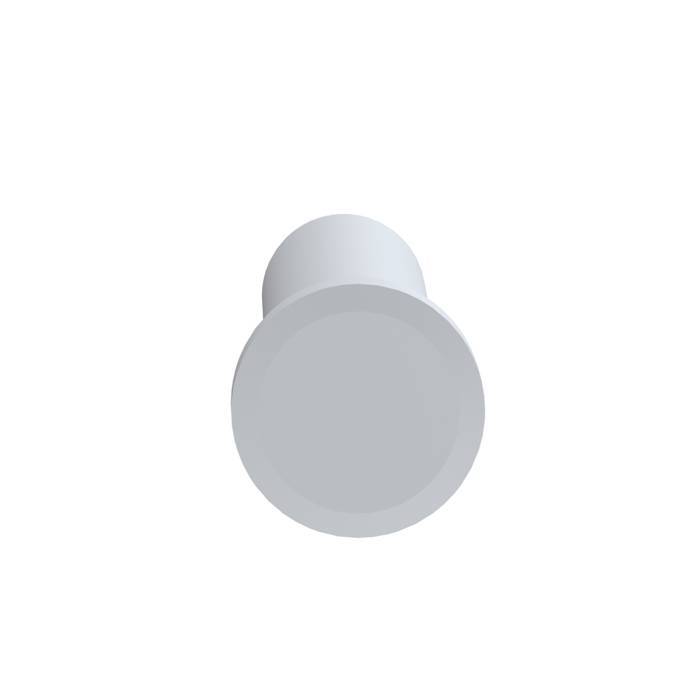

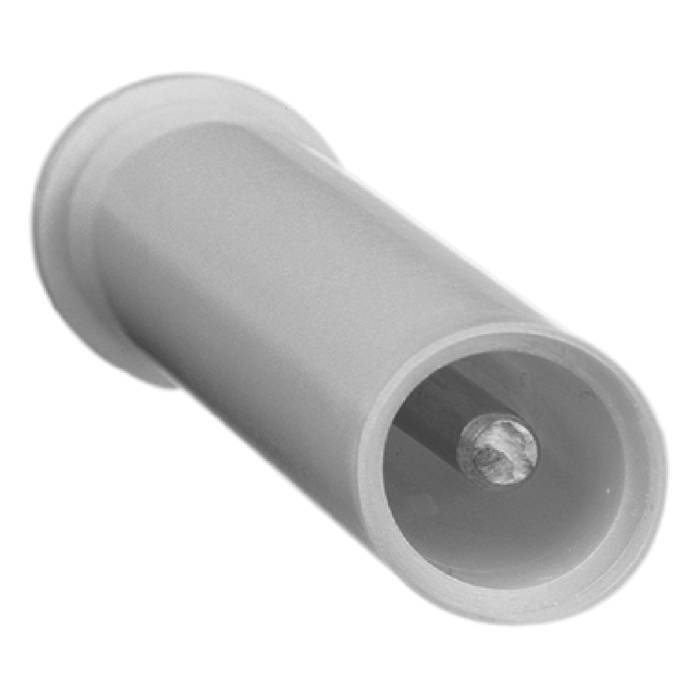

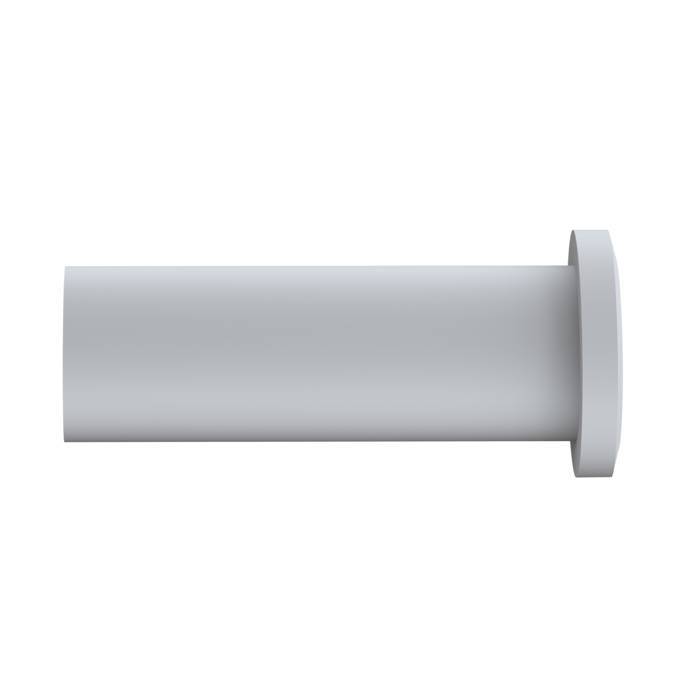

	SCHRM79696043 ELECTRODE 3389110282047		22,0913 € / U HT 26,5096 € / U TTC
