Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

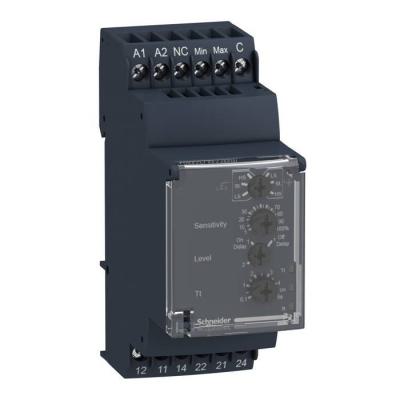

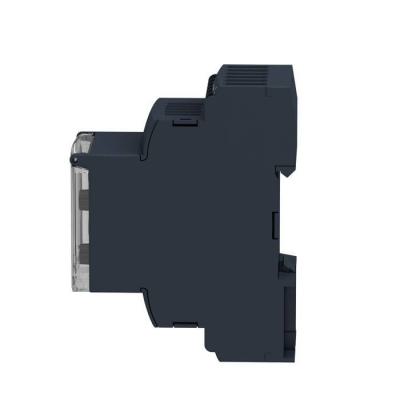

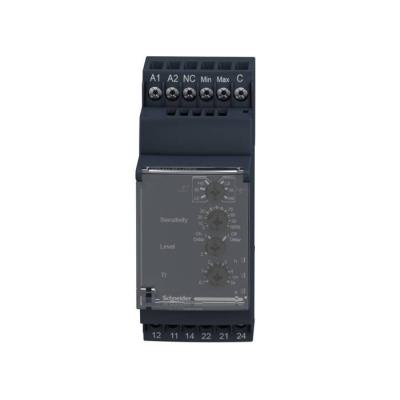

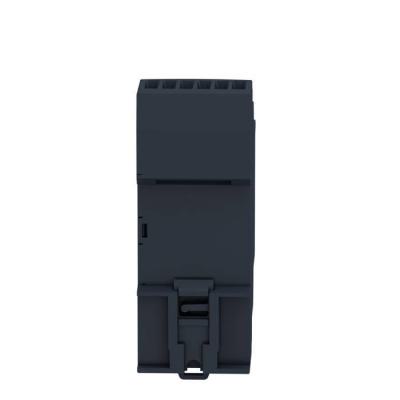

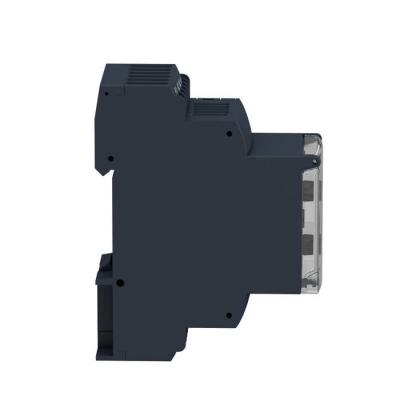

Harmony RM35-L - relais de contrôle de niveau de liquide - 24..240Vca/cc

REL. NIVEAU RESISTIF MULTIFONC

Code article : SCHRM35LM33MW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	213,7320 € / U


	Prix unitaire net HT
	113,6205 € / U
	soit :
	136,3446 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405232
Réf. fabricant : RM35LM33MW

Informations complémentaires :
Harmony RM35-L - relais de contrôle de niveau de liquide -
24..240Vca/cc - largeur : 35mm - IP20 (bornes), IP30
(gaine) - capacité de commutation : 1250 VA - temporisation
: réglable - contacts : 2 O/F

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	65,66 kg

Type :	Level control relay

Résistance d'isolement :	> 500 M à 500 V CC entre alimentation et sortie relais se conformer à CEI 60255-5> 500 M à

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Capacité du câble :	1 nF à HS (Haute Sensibilité) pour câble de sonde2,2 nF à St (sensibilité normale) pour câ

Echelle de sensibilité :	0,25...5 kOhm LS (faible sensibilité)5...100 kOhm St (sensibilité normale)50...1000 kOhm H

Tenue aux vibrations :	0,35 mm (f= 557,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6150 Hz) se conformer à CEI

Signalisation locale :	pourrelais allumé LED (jaune) pourpuissance ON LED (vert) pourchronomètre allumé LED (jaun

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn se conformer à CEI 60255-52 kV CA 50 Hz, 1 mn se conformer à CEI 60664

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de mesure :	+/-10 % de la valeur pleine échelle+/- 20 % pour gamme HS

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Erreur de mesure :	0,5 %/°C avec variation de température

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Position de montage :	Toutes positions sans déclassement

Marquage :	CE : 73/23/EECCE : CEM 89/336/EEC

Données de fiabilité de la sécurité :	B10d = 170000MTTFd = 182,6 années

Profil environnemental :	Profil environnemental du Produit

(un) rated nominal voltage :	24240 V CA/CC 50/60 Hz +/- 10 %

(ui) tension d'isolement :	250 V se conformer à CEI 60664-1

Paramètres surveillés par le relais :	Détection par sondes résistives

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de relais :	Relais de contrôle de niveau

Degré de pollution :	3 se conformer à CEI 60664-1

Time delay :	Réglable 0,15 s, +/- 10 %

Précision de répétition :	+/- 2 % pour temporisation

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Gamme de produits :	Harmony Control Relays

Statut environnemental de l'offre :	Produit Green Premium

Immunité aux micro coupures :	100 ms CC90 ms CA

Certifications du produit :	CSAGLULC-TickGOST

Régulation reach :	Déclaration REACh

Plage de mesure :	250 Ohm...1 MOhm

Limites de la tension d'alimentation :	20,4264 V CA/CC

Operating voltage tolerance :	- 15 % + 10 % Un

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/IEC 60255-6

Endurance électrique :	100000 cycle

Tension de coupure maximale :	250 V CA/CC

Finition du raccordement électrique :	borne à vis

Principe de mesure physique :	conducteur

Courant commuté maximum :	5 A CA/CC

Température ambiante de stockage :	-4070 °C

Température de fonctionnement :	-2050 °C

Power consumption :	1,5 W CC

Poids de l'emballage 3 :	7,146 kg

Capacité de commutation en va :	1250 VA

Description des contacts :	2 "O/F"

Temps de réinitialisation :	1750 ms

Réglage de sensibilité :	5100 %

Garantie :	18 mois

Contacts de sortie :	2 "OF"

Hauteur de l'emballage 1 :	4,7 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,7 cm

Nom du relais :	RM35L

Delay at power up :	0,6 s

Longueur maximum de cable entre produits :	100 m

Largeur :	35 mm

Hauteur de l'emballage 2 :	75 cm

Largeur de l'emballage 2 :	80 cm

Longueur de l'emballage 2 :	60 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant d'alimentation maximal des détecteurs :	1 mA

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Courant de sortie nominal :	5 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Nb produits dans l'emballage 2 :	384

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre d'entrées d'électrode :	3,0

Sensibilité ajustable :	Oui

Délai de retardement du déclenchement max. admissible (s) :	5,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Délai de retard à l'appel max. admissible (s) :	5,0

Délai de retard à l'appel min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 3 :	48

Qc carton :	48

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM35LM33MW 5LM33MW RM35LM33MW Zelio RM35-L relais controle niveau liqui 24..240Vca/cc harmony contrôle liquide vca 3389119405232 schrm35lm33mw
