Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

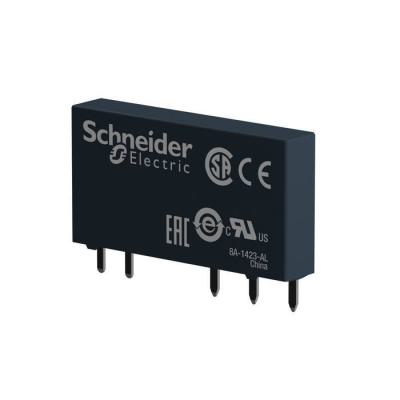

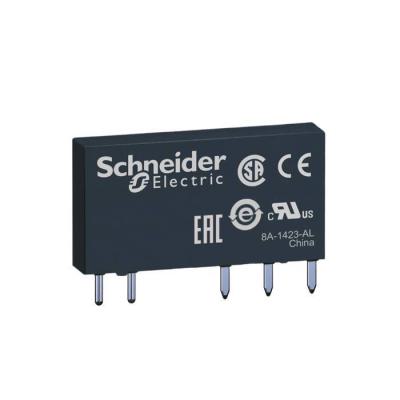

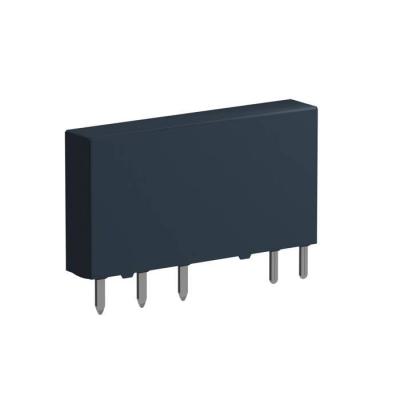

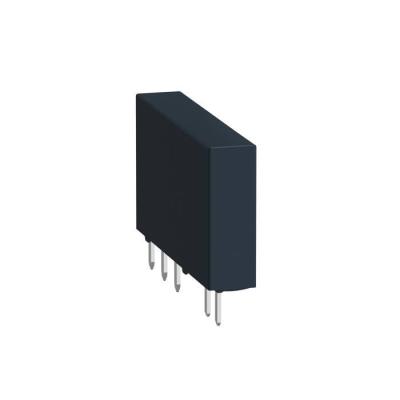

Harmony Relay RSL - relais PCB embrochable - 1OF - 6A - 12VDC

relais RSL 1OF 6A 12VDC

Code article : SCHRSL1AB4JD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	16,5720 € / U


	Prix unitaire net HT
	8,8097 € / U
	soit :
	10,5716 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480077951
Réf. fabricant : RSL1AB4JD

Informations complémentaires :
Harmony Relay RSL - relais PCB embrochable - à broches
plates renforcées - 1OF - 6A - 12VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,0054ákg

Type :	Relais enfichable

Tenue aux chocs mécaniques :	5 gn (durée = 11áms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée = 1

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 360 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue diélectrique :	1000áV CA entre contacts4000áV CA entre bobine et contact

Tenue aux vibrations :	+/- 1 mm (f= 10à55áHz) se conformer à EN/IEC 60068-2-6

(ui) tension d'isolement :	250áV se conformer à EN/IEC277áV se conformer à cUL

Courant de charge :	6áA à 250 V CA 0,5ámm de distance de montage

(ie) courant assigné d'emploi :	6áA (AC-1/DC-1) se conformer à IEC/UL

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14

Durée de vie électrique :	60000ácycle, 6áA à 250 V, AC-1 O/F

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage dÆargent (AgSnO2)

Nom de gamme :	Relais dÆinterface mince

Résistance moyenne :	848áOhm à 23á°C +/- 10 %

Support de montage :	Prise ou circuit imprimé

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à CEI

Temps de fonctionnement :	5 ms remise à zéro12 ms

Description des bornes iso n°1 :	(A1-A2)CO(11-12-14)OC

Type de commande :	Sans bouton-poussoir

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6áA à -40à55á°C

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Limites de la tension assignée d'emploi :	9 à 16,8 V CC

Données de fiabilité de la sécurité :	B10d = 60000

Pouvoir de commutation maximum :	1500 VA50 W

Seuil de tension de retombée :	>= 0,05 Uc

Température ambiante de stockage :	-40à70á°C

Température de fonctionnement :	-40à55á°C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Certifications du produit :	EACCSAUL

Tension circuit de commande :	12 V CC

Profondeur :	18,5ámm

Longueur de l'emballage 2 :	30,5ácm

Longueur de l'emballage 3 :	30,5ácm

Garantie :	18 mois

Capacité de commutation minimum :	120ámW

Catégorie de protection :	RT III

Consommation moyenne en w :	0,17áW

Hauteur de l'emballage 2 :	0,8ácm

Largeur de l'emballage 2 :	2,4ácm

Hauteur de l'emballage 3 :	0,9ácm

Largeur de l'emballage 3 :	2,4ácm

Description des contacts :	1áF/O

Courant commuté minimum :	10ámA

Tension de coupure maximale :	277áV

Hauteur :	28ámm

Largeur de l'emballage 1 :	15ámm

Longueur de l'emballage 1 :	28ámm

Minimum switching voltage :	12áV

Largeur :	5ámm

Hauteur de l'emballage 1 :	5ámm

Poids de l'emballage 3 :	70ág

Nom de l'appareil :	RSL

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	500

Nb produits dans l'emballage 2 :	10

Nb produits dans l'emballage 3 :	10

Qc boite :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSL1AB4JD 1AB4JD RSL1AB4JD Zelio Relay RSL relais embrochable 1OF 6A 12VDC harmony pcb vdc 3606480077951 schrsl1ab4jd
