Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

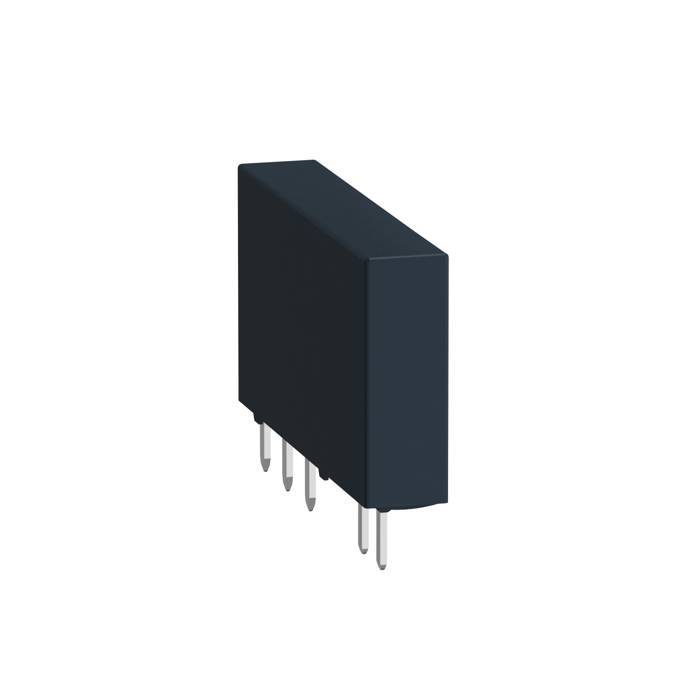

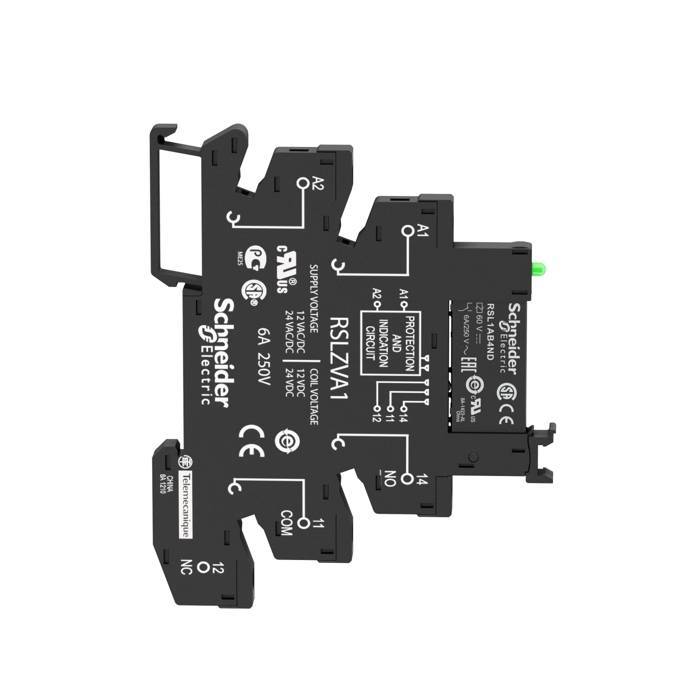

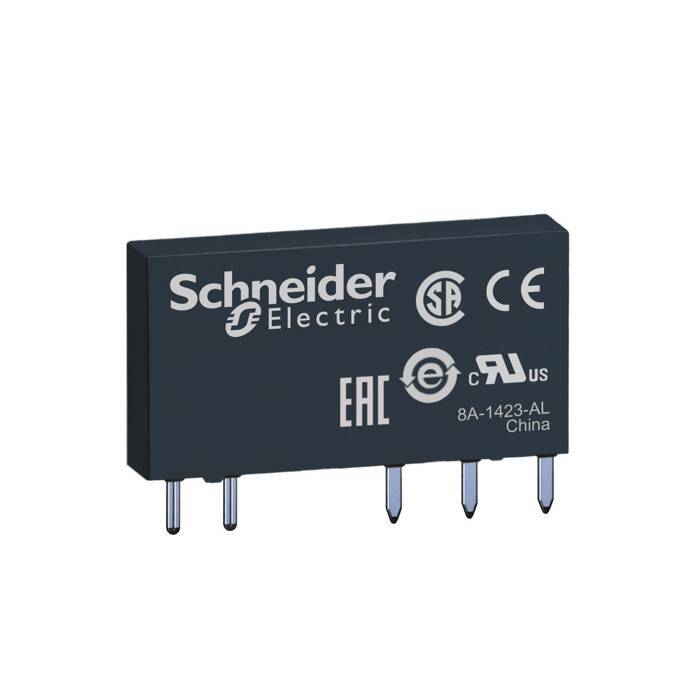

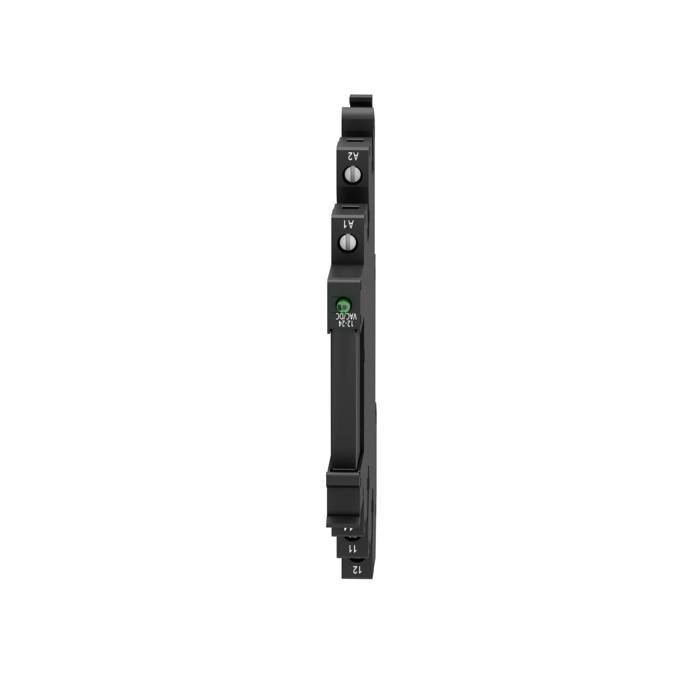

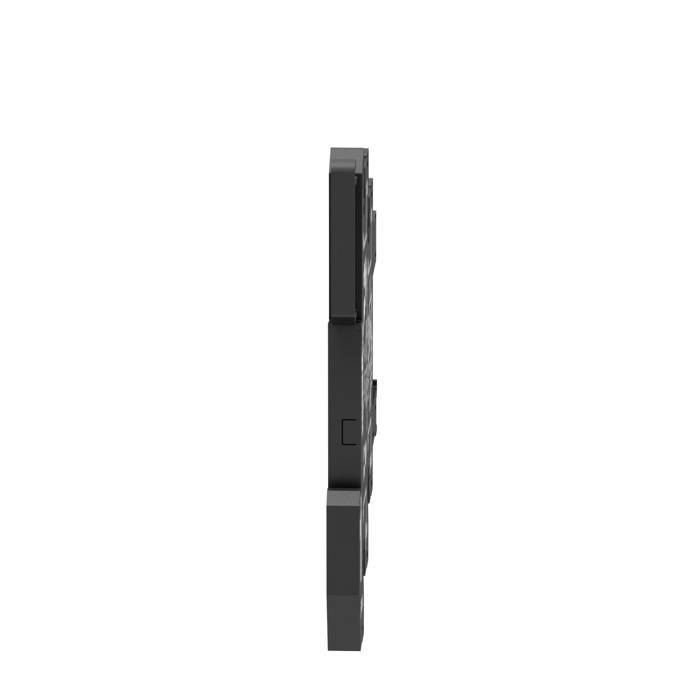

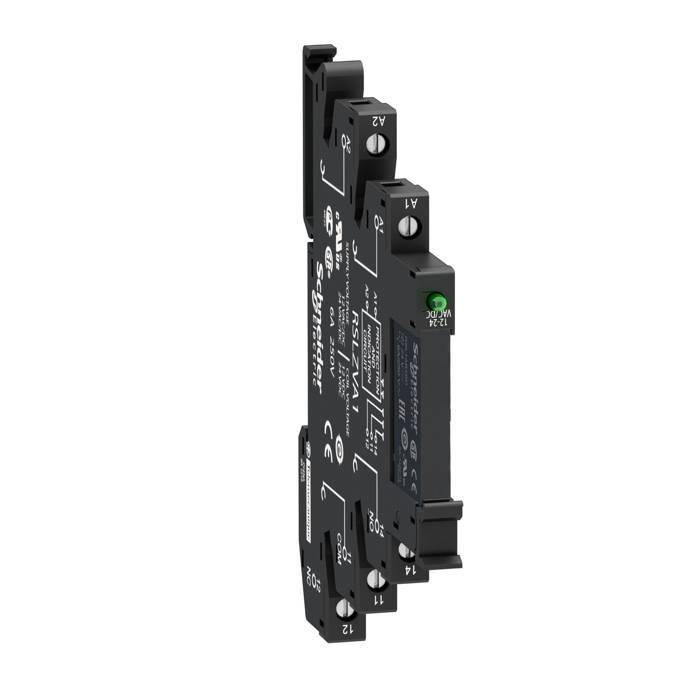

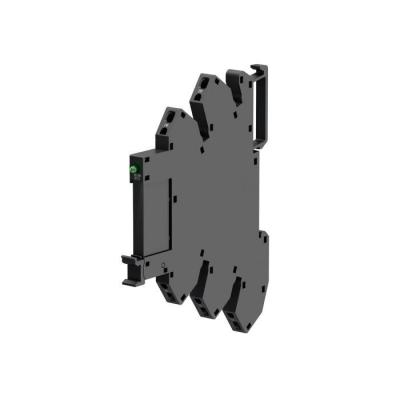

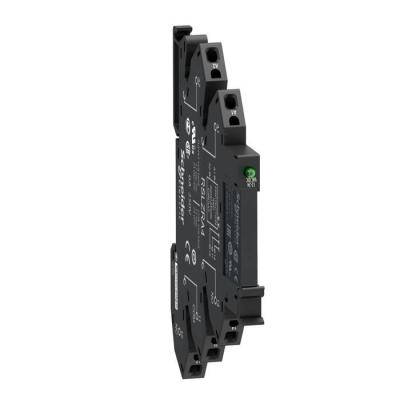

Harmony Relay RSL - relais PCB embrochable monté sur embase - 1OF - 6A - 12V1CDC

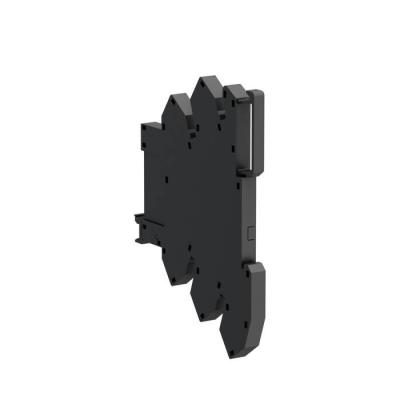

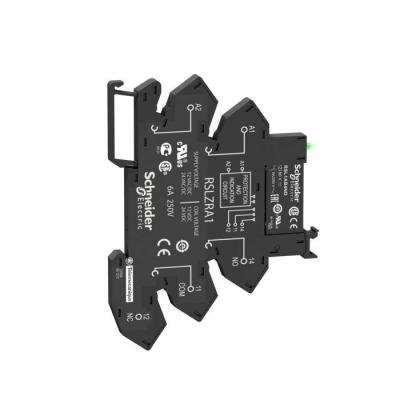

relais + embase 1OF 6A 12V

Code article : SCHRSL1PRJU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	36,8280 € / U


	Prix unitaire net HT
	19,5778 € / U
	soit :
	23,4934 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480077890
Réf. fabricant : RSL1PRJU

Informations complémentaires :

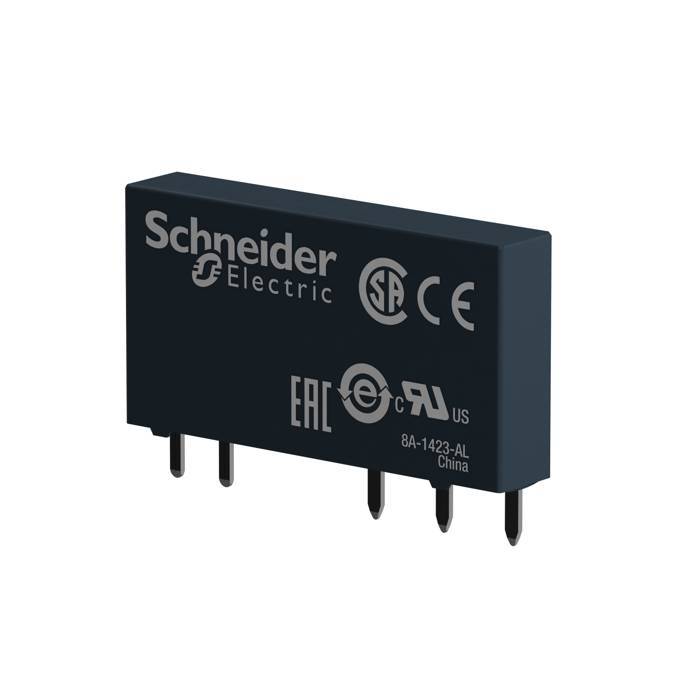

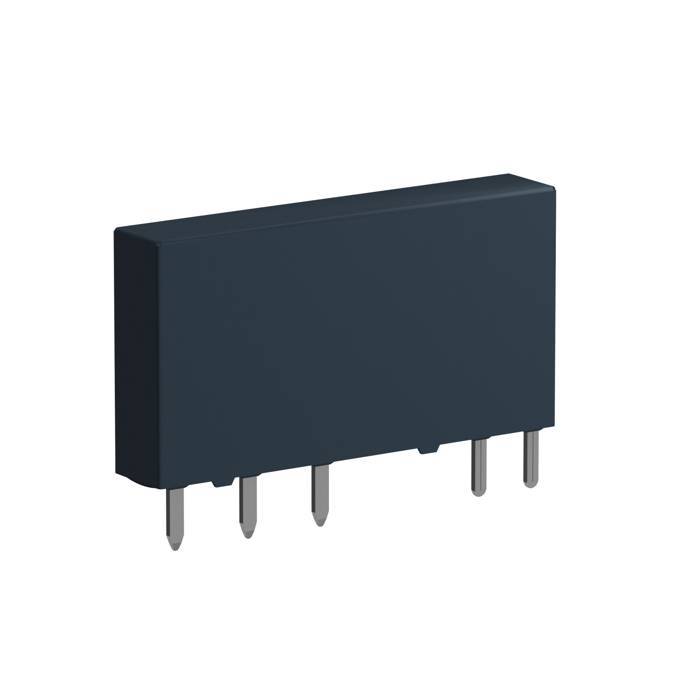

Harmony Relay RSL - relais électromécanique type PCB -
embrochable monté sur embase - 1OF - 6A - commande 12VDC -
utilisation 12VACDC - raccordement sur bornes à ressort

Gamme de produits :	Zelio Relay

Nom de gamme :	Relais d'interface

Fonction produit :	Relais enfichable

Nom de l'appareil :	RSL

Description des contacts :	1áF/O

Fonctionnement des contacts :	Standard

Tension circuit de commande :	12 V CC

(ithe) courant thermique d'emploi sous enveloppe :	6áA à -40à55á°C

Etat led :	Avec

Forme des broches :	Plat (type PCB)

Mode de fixation :	Ressort de compression plastique

Résistance moyenne :	848áOhm réseau: CC à 23á°C +/-á10á%

(ui) tension d'isolement :	250áV se conformer à EN/IEC277áV se conformer à cUL

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à CEI

Matériau des contacts :	Alliage dÆargent (AgSnO2)

(ie) courant assigné d'emploi :	6áA 1áF/O (AC-1/DC-1) se conformer à IEC/UL

Courant commuté minimum :	100ámA

Tension de coupure maximale :	277áV

Tension de commutation :	12áV

Pouvoir de commutation maximum :	1500 VA150 W

Capacité de commutation minimum :	120ámW

Vitesse de commande :	<= 72000 cycles/heure sans charge<= 360 cycles/heure sous-charge

Endurance mécanique :	10000000ácycle

Durée de vie électrique :	60 000 cycles pour résistive charge, 6áA à 250 V, AC-1

Temps de fonctionnement :	5 ms remise à zéro12 ms

Marquage :	CE

Catégorie de protection :	RT III

Niveaux de test :	Niveau A

Position de montage :	Toutes positions

Hauteur :	78,6ámm

Largeur :	6,2ámm

Profondeur :	101ámm

Description des bornes iso n°1 :	(A1-A2)CO(11-12-14)OC

Vente par quantité indivisible :	10

Poids du produit :	0,029ákg

Courant de charge :	6áA à 250 V CA 0,5ámm de distance de montage

Consommation moyenne en w :	0,17áW, CC

Seuil de tension de retombée :	>= 0,05 Uc

Disposition des contacts :	Séparé

Mode de raccordement :	Bornes à ressort, 1 x 0,2à1 x 1,5 mm² (AWG 24 à AWG 16) souple avec emboutBornes à ressort

Couple de serrage :	10...40 N.m

Données de fiabilité de la sécurité :	B10d = 60000

Force de serrage :	10à40áN

Type de commande :	Sans bouton-poussoir

Support de montage :	Rail DIN symétrique 35 mm

Présentation du produit :	Produit complet

Tension d'entrée :	12 V CA/CC (limite de tension d'entrée: 11,4à14,4áV)

Tenue diélectrique :	1000áV CA entre contacts4000áV CA entre bobine et contact

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Certifications du produit :	CSAULGOST

Température ambiante pour le stockage :	-40à85á°C

Tenue aux vibrations :	10 gn, amplitude = +/- 1 mm (f = 10à150áHz)10 cycles ne fonctionnent pas se conformer à EN

Degré de protection ip :	IP40 se conformer à EN/IEC 60529

Tenue aux chocs mécaniques :	10 gn (durée = 11áms) pour en marche se conformer à EN/IEC 60068-2-275 gn (durée = 11áms)

Température de fonctionnement :	-40à55á°C

Statut environnemental de l'offre :	Produit Green Premium

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	300

Largeur (mm) :	300

Profondeur (mm) :	400

Poids (g) :	10160

Ean :	33606480077891

Mots clés : RSL1PRJU 1PRJU RSL1PRJU Zelio Relay RSL relais + embase 1OF 6A bornes ressort 12VDC/12VACDC harmony pcb embrochable monté cdc 3606480077890 schrsl1prju

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

19,5778 € / U HT
23,4934 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRSL1AB4JD relais RSL 1OF 6A 12VDC 3606480077951		8,8097 € / U HT 10,5716 € / U TTC

	SCHRSL1PRBU relais + embase 1OF 6A 24V 3606480077906		17,5173 € / U HT 21,0208 € / U TTC	U	Ajouter

	SCHRSL1PRPU relais + embase 1OF 6A 230V 3606480077937		20,0308 € / U HT 24,0370 € / U TTC

	SCHRSL1PVBU relais + embase 1OF 6A 24V 3606480077838		15,8141 € / U HT 18,9769 € / U TTC	U	Ajouter

	SCHRSL1PVEU relais + embase 1OF 6A 48V 3606480077845		16,8730 € / U HT 20,2476 € / U TTC

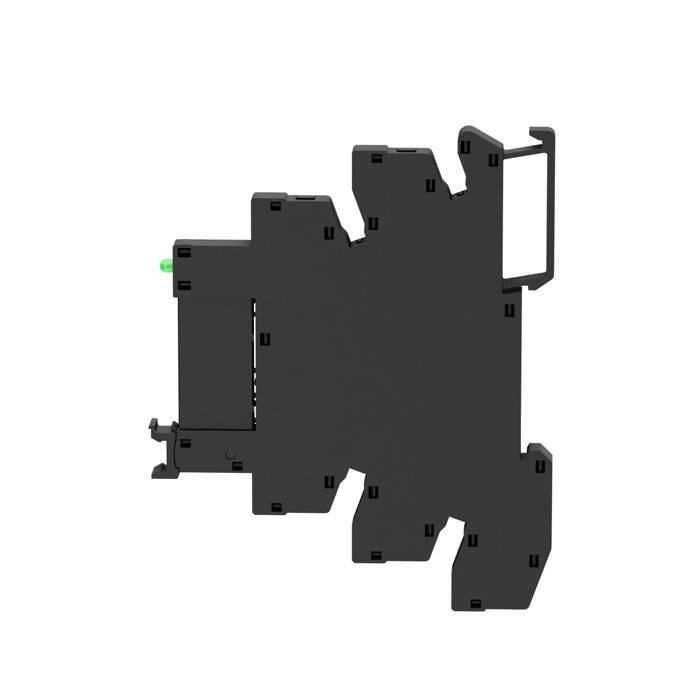

	SCHRSL1PVFU relais + embase 1OF 6A 110V 3606480077852		18,6784 € / U HT 22,4141 € / U TTC
