Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

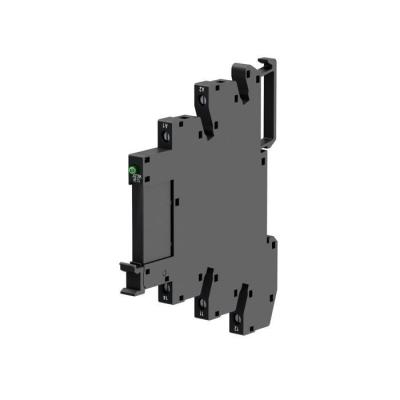

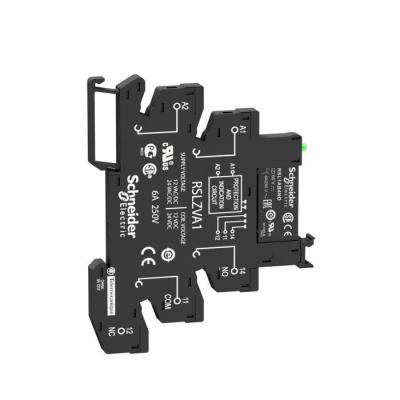

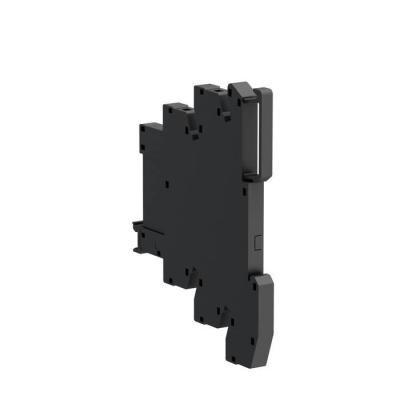

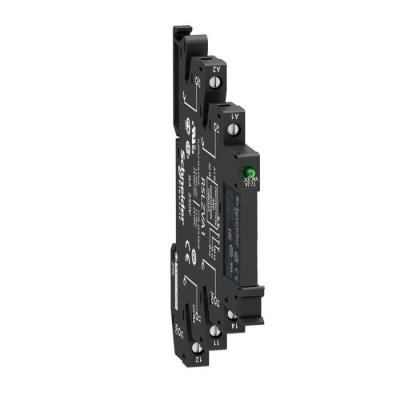

Harmony Relay RSL - relais PCB embrochable monté sur embase - 1OF - 6A - 12V1CDC

relais + embase 1OF 6A 12V

Code article : SCHRSL1PVJU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	31,0800 € / U


	Prix unitaire net HT
	16,5222 € / U
	soit :
	19,8266 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480077821
Réf. fabricant : RSL1PVJU

Informations complémentaires :
Harmony Relay RSL - relais électromécanique type PCB -
embrochable monté sur embase - 1OF - 6A - commande 12VDC -
utilisation 12VACDC - raccordement par connecteurs à vis

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,029 kg

Type :	Pre-assembled plug-in relay with socket

Tenue aux vibrations :	10 gn, amplitude = +/- 1 mm (f = 10150 Hz)10 cycles ne fonctionnent pas se conformer à EN/

Mode de raccordement :	Connecteurs à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24AWG 14) souple avec emboutConnecteurs à vi

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour en marche se conformer à EN/IEC 60068-2-275 gn (durée = 11 ms)

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 72000 cycles/heure sans charge<= 360 cycles/heure sous-charge

Tenue diélectrique :	1000 V CA entre contacts4000 V CA entre bobine et contact

Durée de vie électrique :	60 000 cycles pour résistive charge, 6 A à 250 V, AC-1

Tension d'entrée :	12 V CA/CC (limite de tension d'entrée: 11,4...14,4 V)

(ui) tension d'isolement :	250 V se conformer à EN/IEC277 V se conformer à cUL

Courant de charge :	6 A à 250 V CA 0,5 mm de distance de montage

(ie) courant assigné d'emploi :	6 A 1 F/O (AC-1/DC-1) se conformer à IEC/UL

Résistance moyenne :	848 Ohm réseau: CC à 23 °C +/- 10 %

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Mode de fixation :	Ressort de compression plastique

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (AgSnO2)

Support de montage :	Rail DIN symétrique 35 mm

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à CEI

Temps de fonctionnement :	5 ms remise à zéro12 ms

Couple de serrage :	< 0,5 N.m pour M2,5 vis

Description des bornes iso n°1 :	(11-12-14)OC(A1-A2)CO

Type de commande :	Sans bouton-poussoir

Nom de gamme :	Relais d'interface

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6 A à -4055 °C

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Type de contact de commutation :	contact simple

Pouvoir de commutation maximum :	1500 VA150 W

Données de fiabilité de la sécurité :	B10d = 60000

Entraînement, polarité :	non polarisé

Finition du raccordement électrique :	borne à vis

Consommation moyenne en w :	0,17 W, CC

Seuil de tension de retombée :	>= 0,05 Uc

Comportement de commutation de l'entraînement :	monostable

Certifications du produit :	ULGOSTCSA

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Poids de l'emballage 3 :	11,003 kg

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	12,0 12,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	12,0 12,0

Tension d'alimentation de courant nominal us cc (v) :	12,0 12,0

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Tension circuit de commande :	12 V CC

Hauteur :	78,6 mm

Largeur de l'emballage 2 :	10,3 cm

Garantie :	18 mois

Courant commuté minimum :	100 mA

Capacité de commutation minimum :	120 mW

Catégorie de protection :	RT III

Largeur :	6,2 mm

Disposition des contacts :	Séparé

Hauteur de l'emballage 1 :	0,7 cm

Longueur de l'emballage 1 :	9,7 cm

Longueur de l'emballage 2 :	8,5 cm

Description des contacts :	1 F/O

Tension de coupure maximale :	277 V

Profondeur :	95 mm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension d'actionnement :	AC/DC

Etat led :	Avec

Tension de commutation :	12 V

Largeur de l'emballage 1 :	8 cm

Hauteur de l'emballage 2 :	7 cm

Hauteur (mm) :	78,6

Profondeur (mm) :	95,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RSL

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	300

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	300

Courant nominal (a) :	6,0

Largeur (mm) :	6,2

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Appareil complet avec socle :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Marquage :	CE

Vente par quantité indivisible :	10

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSL1PVJU 1PVJU RSL1PVJU Zelio Relay RSL relais + embase 1OF 6A bornes vis 12VDC/12VACDC harmony pcb embrochable monté cdc 3606480077821 schrsl1pvju
