Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

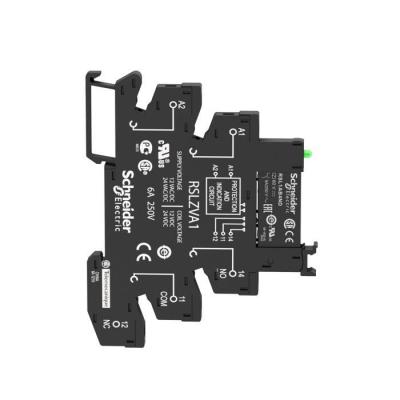

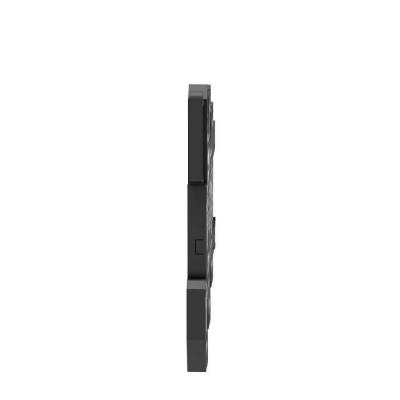

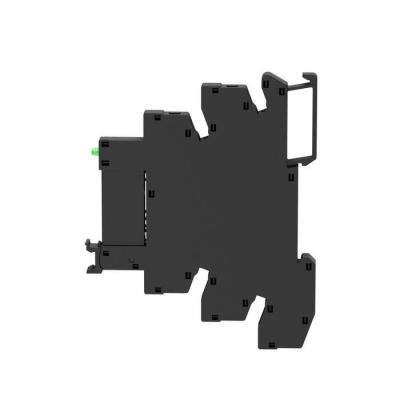

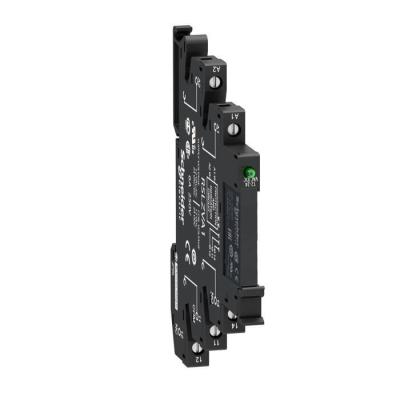

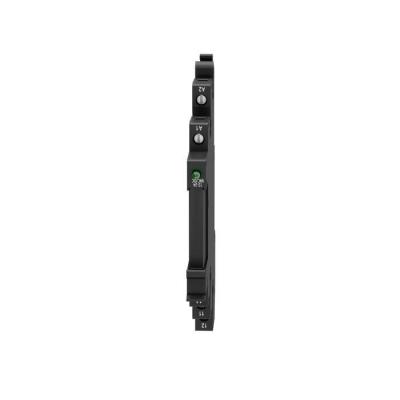

Harmony Relay RSL - relais PCB embrochable monté sur embase - 1OF - 6A - 24VACDC

relais + embase 1OF 6A 24V

Code article : SCHRSL1PVBU

Disponibilité :
	68 U en stock


	Prix tarif catalogue fabricant TTC
	29,7480 € / U


	Prix unitaire net HT
	15,8141 € / U
	soit :
	18,9769 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480077838
Réf. fabricant : RSL1PVBU

Informations complémentaires :
Harmony Relay RSL - relais électromécanique type PCB -
embrochable monté sur embase - 1OF - 6A - commande 24VDC -
utilisation 24VACDC - raccordement par connecteurs à vis

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,029ákg

Type :	Pre-assembled plug-in relay with socket

Tenue aux vibrations :	10 gn, amplitude = +/- 1 mm (f = 10à150áHz)10 cycles ne fonctionnent pas se conformer à EN

Mode de raccordement :	Connecteurs à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24àAWG 14) souple avec emboutConnecteurs à v

Tenue aux chocs mécaniques :	10 gn (durée = 11áms) pour en marche se conformer à EN/IEC 60068-2-275 gn (durée = 11áms)

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 72000 cycles/heure sans charge<= 360 cycles/heure sous-charge

Tenue diélectrique :	1000áV CA entre contacts4000áV CA entre bobine et contact

Durée de vie électrique :	60 000 cycles pour résistive charge, 6áA à 250 V, AC-1

Tension d'entrée :	24 V CA/CC (limite de tension d'entrée: 21,6...28,8áV)

(ui) tension d'isolement :	250áV se conformer à EN/IEC277áV se conformer à cUL

Courant de charge :	6áA à 250 V CA 0,5ámm de distance de montage

(ie) courant assigné d'emploi :	6áA 1áF/O (AC-1/DC-1) se conformer à IEC/UL

Résistance moyenne :	3390áOhm réseau: CC à 23á°C +/-á10á%

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Mode de fixation :	Ressort de compression plastique

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage dÆargent (AgSnO2)

Support de montage :	Rail DIN symétrique 35 mm

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à CEI

Temps de fonctionnement :	5 ms remise à zéro12 ms

Couple de serrage :	< 0,5 N.m pour M2,5 vis

Description des bornes iso n°1 :	(A1-A2)CO(11-12-14)OC

Type de commande :	Sans bouton-poussoir

Nom de gamme :	Relais d'interface

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6áA à -40à55á°C

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Pouvoir de commutation maximum :	1500 VA150 W

Données de fiabilité de la sécurité :	B10d = 60000

Consommation moyenne en w :	0,17áW, CC

Seuil de tension de retombée :	>= 0,05 Uc

Certifications du produit :	ULGOSTCSA

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Poids de l'emballage 3 :	11,033ákg

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Tension circuit de commande :	24 V CC

Hauteur :	78,6ámm

Longueur de l'emballage 2 :	10,3ácm

Garantie :	18 mois

Courant commuté minimum :	100ámA

Capacité de commutation minimum :	120ámW

Catégorie de protection :	RT III

Largeur :	6,2ámm

Disposition des contacts :	Séparé

Hauteur de l'emballage 1 :	0,5ácm

Largeur de l'emballage 1 :	7,9ácm

Longueur de l'emballage 1 :	9,6ácm

Largeur de l'emballage 2 :	8,7ácm

Description des contacts :	1áF/O

Tension de coupure maximale :	277áV

Profondeur :	95ámm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Etat led :	Avec

Tension de commutation :	12áV

Hauteur de l'emballage 2 :	7ácm

Nom de l'appareil :	RSL

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	300

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	300

Marquage :	CE

Vente par quantité indivisible :	10

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSL1PVBU 1PVBU RSL1PVBU Zelio Relay RSL relais + embase 1OF 6A bornes vis 24VDC/24VACDC harmony pcb embrochable monté vacdc 3606480077838 schrsl1pvbu
