Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

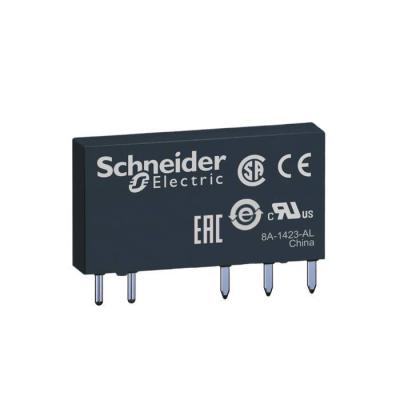

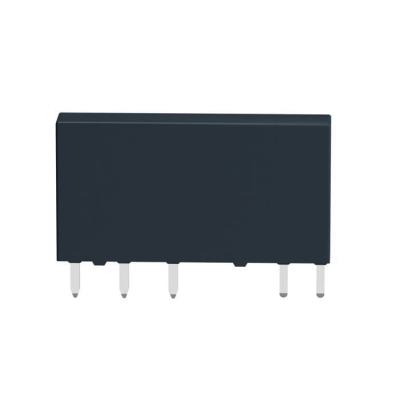

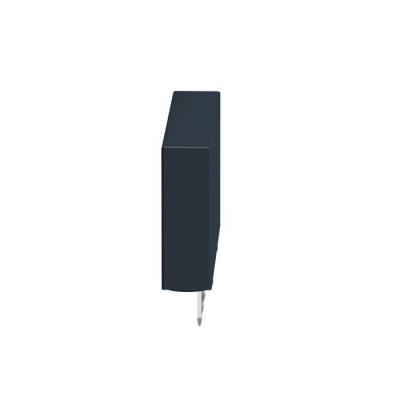

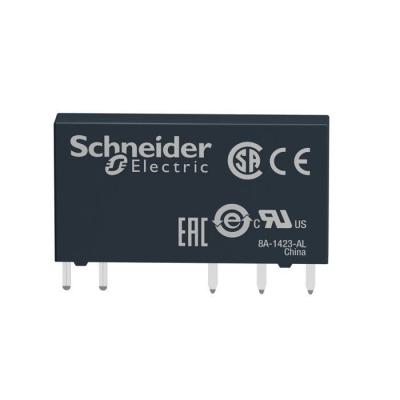

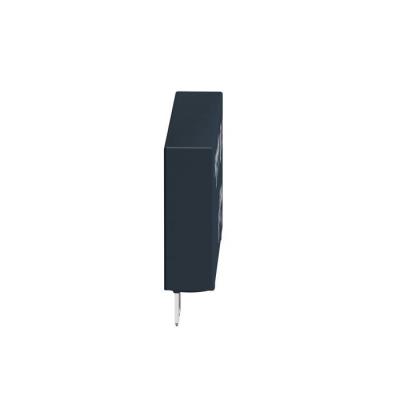

Harmony Relay RSL - relais PCB embrochable - 1OF - 6A - 24VDC

relais RSL 1OF 6A 24VDC

Code article : SCHRSL1AB4BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	15,0360 € / U


	Prix unitaire net HT
	7,9932 € / U
	soit :
	9,5918 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480077975
Réf. fabricant : RSL1AB4BD

Informations complémentaires :
Harmony Relay RSL - relais PCB embrochable - à broches
plates renforcées - 1OF - 6A - 24VDC

Poids :	0,0054ákg

Tenue aux chocs mécaniques :	5 gn (durée = 11áms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée = 1

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 360 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue diélectrique :	1000áV CA entre contacts4000áV CA entre bobine et contact

Tenue aux vibrations :	+/- 1 mm (f= 10à55áHz) se conformer à EN/IEC 60068-2-6

(ui) tension d'isolement :	250áV se conformer à EN/IEC277áV se conformer à cUL

Courant de charge :	6áA à 250 V CA 0,5ámm de distance de montage

(ie) courant assigné d'emploi :	6áA (AC-1/DC-1) se conformer à IEC/UL

Normes :	CSA C22.2 No 14EN/IEC 61810-1UL 508

Durée de vie électrique :	60000ácycle, 6áA à 250 V, AC-1 O/F

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Degré de protection ip :	IP40 se conformer à EN/IEC 60529

Régulation rohs chine :	Déclaration RoHS pour la Chine

Finition du raccordement électrique :	raccordement par fiche plate

Profil de circularité :	Informations de fin de vie

Résistance moyenne :	3390áOhm à 23á°C +/- 15 %

Matière des contacts :	Alliage dÆargent (AgSnO2)

Nom de gamme :	Relais dÆinterface mince

Support de montage :	Prise ou circuit imprimé

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à CEI

Temps de fonctionnement :	5 ms remise à zéro12 ms

Description des bornes iso n°1 :	(11-12-14)OC(A1-A2)CO

Type de commande :	Sans bouton-poussoir

Type de produit ou équipement :	Relais enfichable

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6áA à -40à55á°C

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Limites de la tension assignée d'emploi :	18 à 33,6 V CC

Endurance mécanique :	10000000ácycle

Type de contact de commutation :	contact simple

Données de fiabilité de la sécurité :	B10d = 60000

Entraînement, polarité :	non polarisé

Pouvoir de commutation maximum :	1500 VA50 W

Seuil de tension de retombée :	>= 0,05 Uc

Comportement de commutation de l'entraînement :	monostable

Température ambiante de stockage :	-40à70á°C

Température de fonctionnement :	-40à55á°C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Certifications du produit :	CSAULEAC

Tension circuit de commande :	24 V CC

Profondeur :	18,5ámm

Garantie :	18 mois

Capacité de commutation minimum :	120ámW

Catégorie de protection :	RT III

Consommation moyenne en w :	0,17áW

Hauteur de l'emballage 1 :	1,5ácm

Largeur de l'emballage 1 :	0,5ácm

Longueur de l'emballage 1 :	2,8ácm

Description des contacts :	1áF/O

Courant commuté minimum :	10ámA

Tension de coupure maximale :	277áV

Hauteur :	28ámm

Minimum switching voltage :	12áV

Largeur :	5ámm

Hauteur (mm) :	28,0

Profondeur (mm) :	18,5

Tension d'alimentation de courant nominal us cc (v) :	24,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RSL

Type d'emballage 1 :	PCE

Poids de l'emballage (kg) :	6ág

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	6,0

Largeur (mm) :	5,0

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc carton :	500

Type de tension d'actionnement :	DC

Qc boite :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSL1AB4BD 1AB4BD RSL1AB4BD Zelio Relay RSL relais embrochable 1OF 6A 24VDC harmony pcb vdc 3606480077975 schrsl1ab4bd
