Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

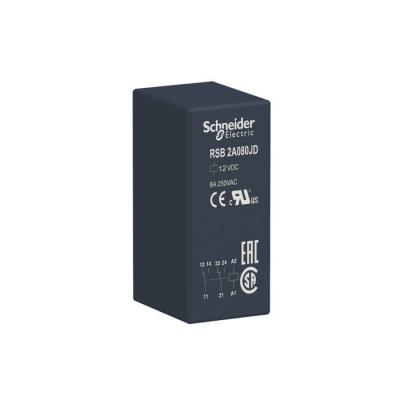

Harmony Relay RSB - relais PCB embrochable - 2OF - 8A - 12VDC

relais RSB 2OF 8A 12VDC

Code article : SCHRSB2A080JD

Disponibilité :
	14 U en stock


	Prix tarif catalogue fabricant TTC
	9,1200 € / U


	Prix unitaire net HT
	4,8482 € / U
	soit :
	5,8178 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110252309
Réf. fabricant : RSB2A080JD

Informations complémentaires :
Zelio Relay RSB - relais électromécanique type PCB -
embrochable - 2OF - 8A - 12VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,014 kg

Type :	Relais enfichable

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée =

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue diélectrique :	1000 V CA entre contacts2500 V CA entre pôles5000 V CA entre bobine et contact

(ie) courant assigné d'emploi :	4 A (AC-1/DC-1) "O" se conformer à CEI8 A (AC-1/DC-1) "F" se conformer à CEI

Durée de vie électrique :	100000 cycle, 8 A à 250 V, AC-1 "F"100000 cycle, 4 A à 250 V, AC-1 "O"

Vitesse de commande :	<= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux vibrations :	+/- 1 mm (f= 1055 Hz) se conformer à EN/IEC 60068-2-6

Temps de fonctionnement :	20 ms fonctionnant20 ms remise à zéro

Average coil resistance :	360 Ohm réseau: CA à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	3,6 kV se conformer à CEI 61000-4-5

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14

(ui) tension assignée d'isolement :	400 V se conformer à EN/CEI 60947

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tension de coupure maximale :	300 V CC se conformer à CEI

Resistive rated load :	8 A à 250 V CA8 A à 28 V CC

Matière des contacts :	Alliage d'argent (Ag/Ni)

Statut environnemental de l'offre :	Produit Green Premium

Type de commande :	Sans bouton-poussoir

Capacité de commutation minimum :	120 mW à 10 mA, 12 V

Nom de gamme :	Relais d'interface

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	8 A à -4040 °C

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	2 000 VA/224 W

Endurance mécanique :	30000000 cycle

Température de fonctionnement :	-4085 °C (CC)

(ue) tension assignée d'emploi :	8,4 à 18 V CC

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Entraînement, polarité :	non polarisé

Comportement de commutation de l'entraînement :	monostable

Average coil consumption :	0,45 W CC

Température ambiante de stockage :	-4085 °C

Tension d'alimentation de courant nominal us cc (v) :	12,0 12,0

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Certifications du produit :	CSAEACUL

Description des contacts :	2 "O/F"

(uc) tension circuit de commande :	12 V CC

Longueur de l'emballage 1 :	31,1 cm

Longueur de l'emballage 2 :	31,1 cm

Poids de l'emballage 3 :	5,51 kg

Garantie :	18 mois

Hauteur de l'emballage 1 :	2,1 cm

Largeur de l'emballage 1 :	2,5 cm

Hauteur de l'emballage 2 :	2,1 cm

Largeur de l'emballage 2 :	2,5 cm

Courant commuté minimum :	10 mA

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Minimum switching voltage :	12 V

Catégorie de protection :	RT I

Largeur (mm) :	12,5

Hauteur (mm) :	29,0

Profondeur (mm) :	15,7

Indice de protection (ip) :	IP20

Nom de l'appareil :	RSB

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	350

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	350

Courant nominal (a) :	8,0

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Marquage :	CE

Vente par quantité indivisible :	10

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	CT

Type de tension d'actionnement :	DC

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSB2A080JD 2A080JD RSB2A080JD Zelio Relay RSB relais d'interface enfichable 2 OC 12Vcc harmony pcb embrochable vdc 3389110252309 schrsb2a080jd

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

4,8482 € / U HT
5,8178 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRSB1A120P7S relais + embase 1OF 12A 230VA! 3389110255188		2,4654 € / U HT 2,9585 € / U TTC	U	Ajouter

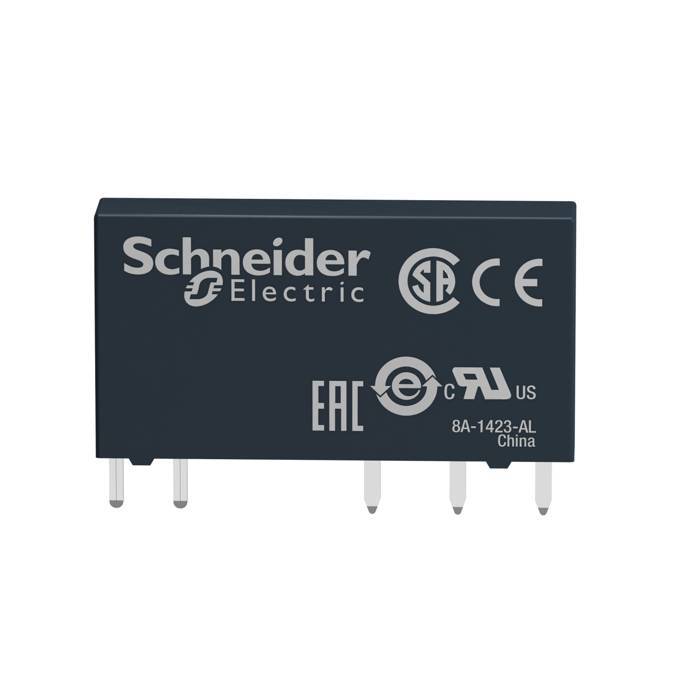

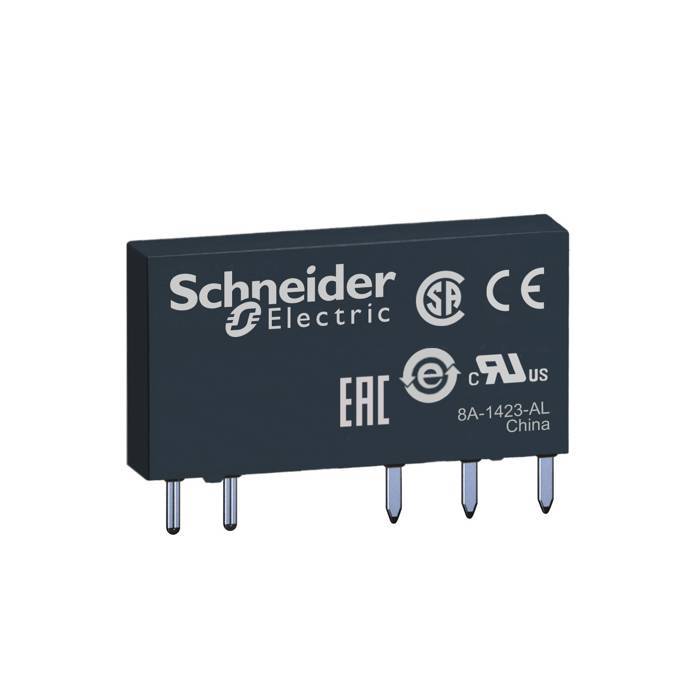

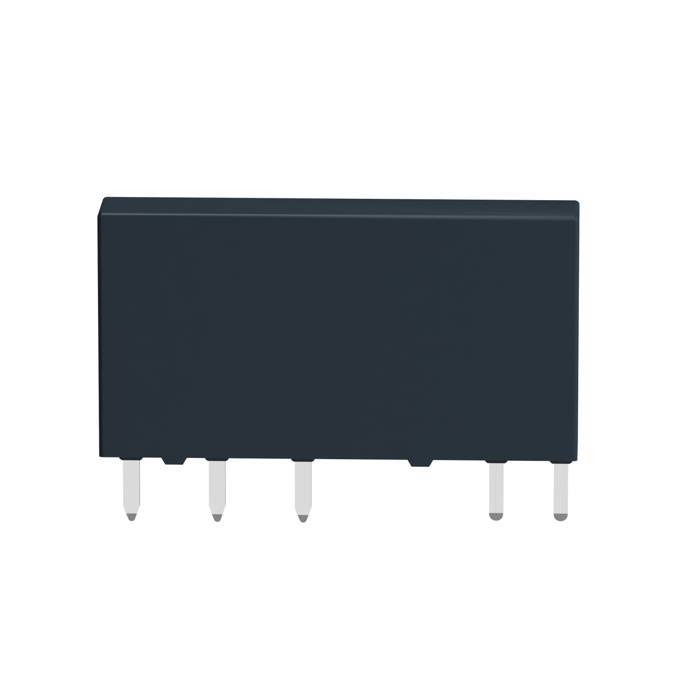

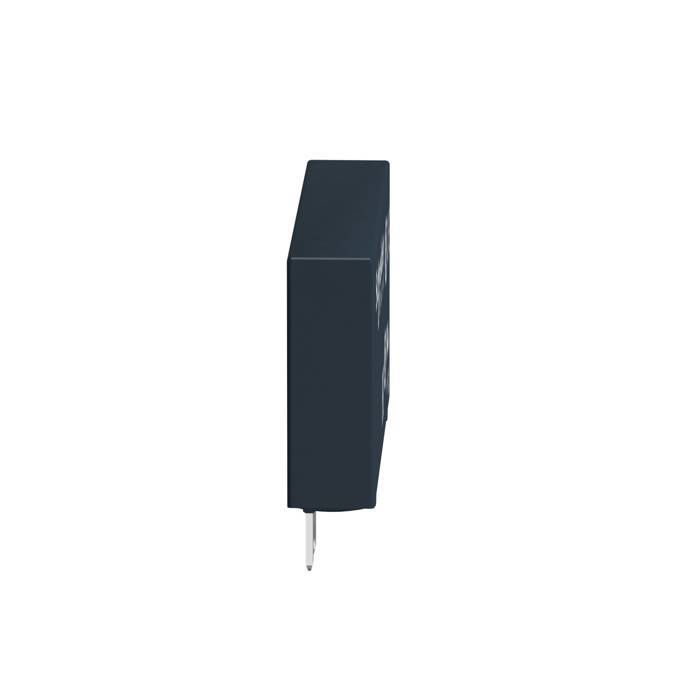

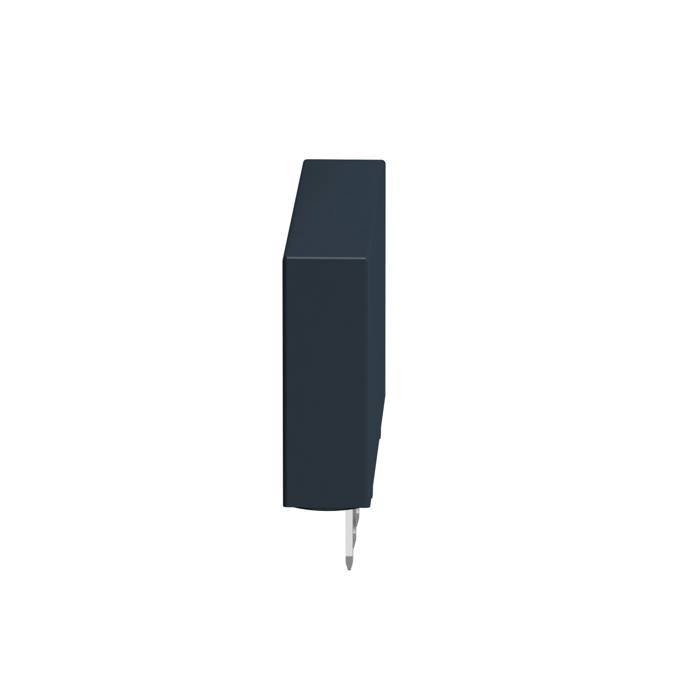

	SCHRSL1AB4BD relais RSL 1OF 6A 24VDC 3606480077975		7,9932 € / U HT 9,5918 € / U TTC

	SCHRSB2A080P7 relais RSB 2OF 8A 230VAC 3389110256611		7,2723 € / U HT 8,7268 € / U TTC	U	Ajouter

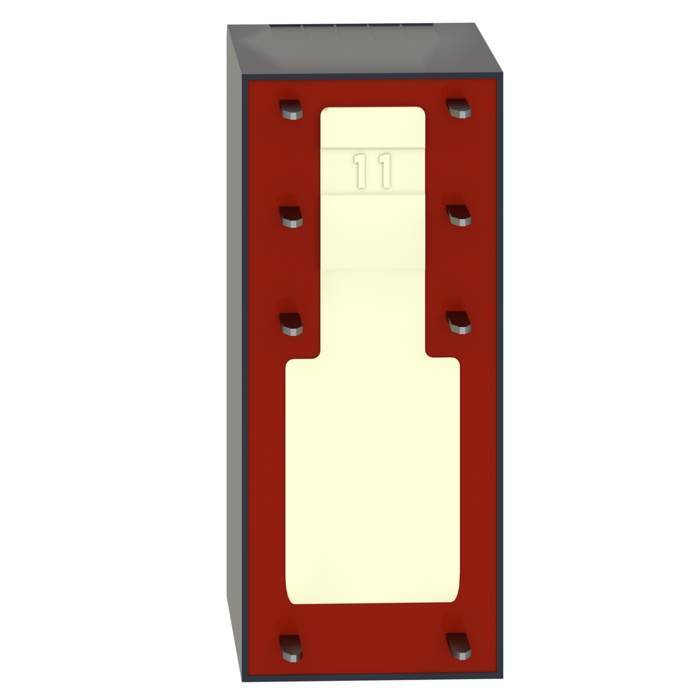

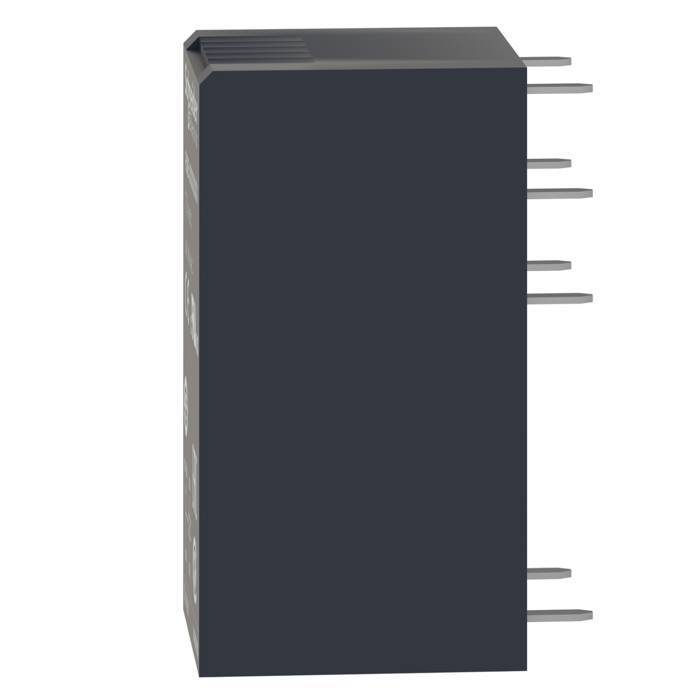

	SCHRSB2A080M7 relais RSB 2OF 8A 220VAC 3389110256277		9,6582 € / U HT 11,5898 € / U TTC

	SCHRSB2A080JDPV relais + embase 2OF 8A 12VDC 3606489562748		17,6896 € / U HT 21,2275 € / U TTC	U	Ajouter

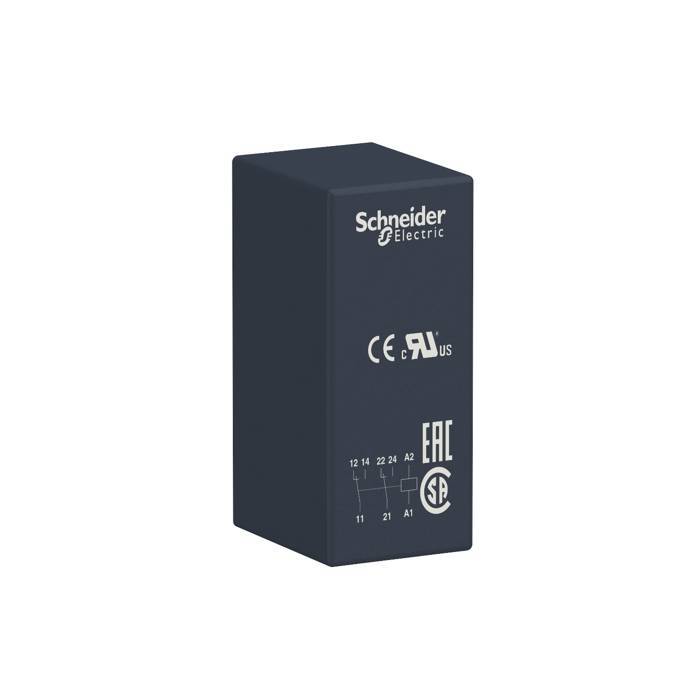

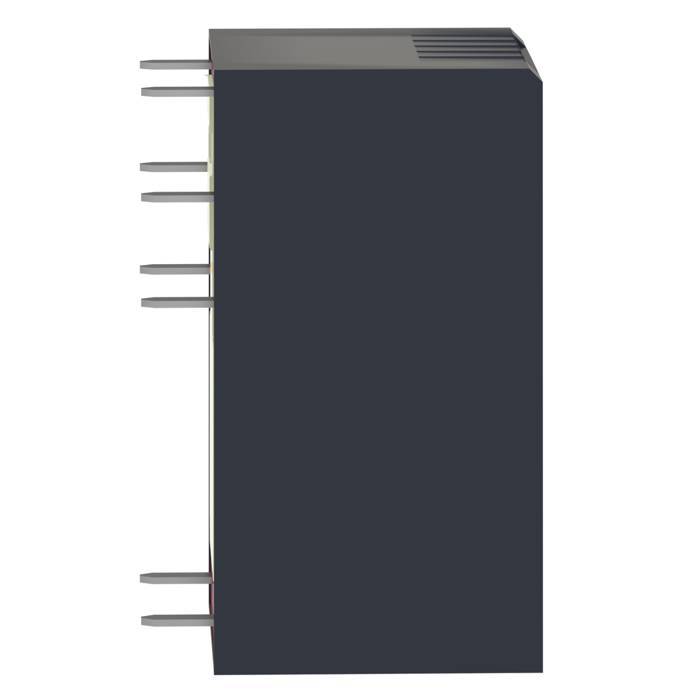

	SCHRSB2A080FD relais RSB 2OF 8A 110VDC 3389110253375		10,3918 € / U HT 12,4702 € / U TTC

	SCHRSB2A080F7 relais RSB 2OF 8A 110VAC 3389110256260		7,4701 € / U HT 8,9641 € / U TTC

	SCHRSB2A080ED relais RSB 2OF 8A 48VDC 3389110252392		5,2948 € / U HT 6,3538 € / U TTC

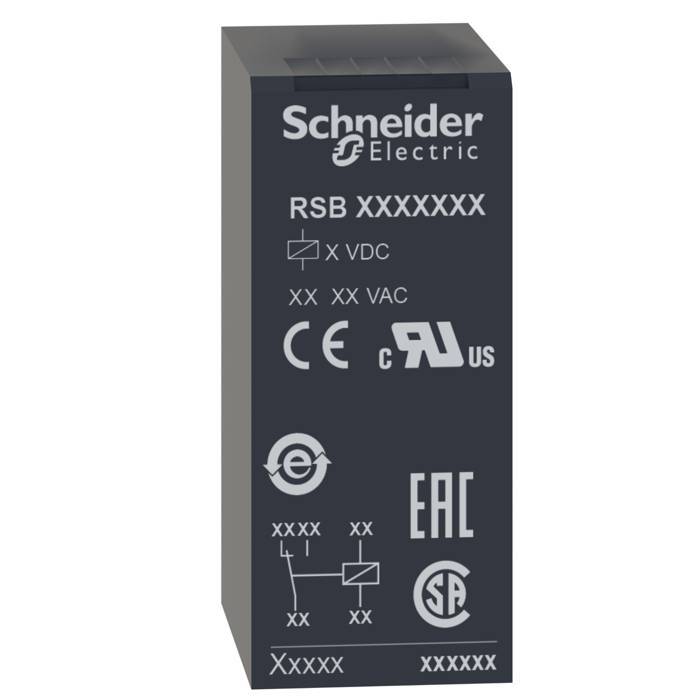

	SCHRSB2A080E7 relais RSB 2OF 8A 48VAC 3389110255959		7,4701 € / U HT 8,9641 € / U TTC
