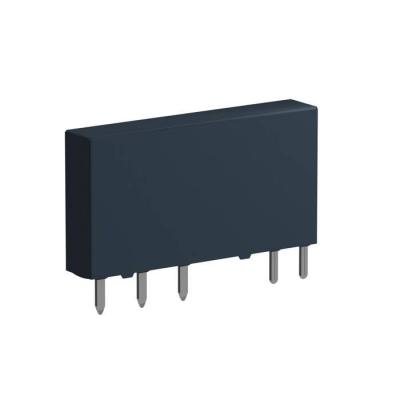

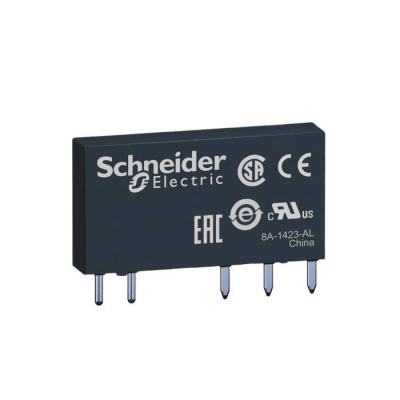

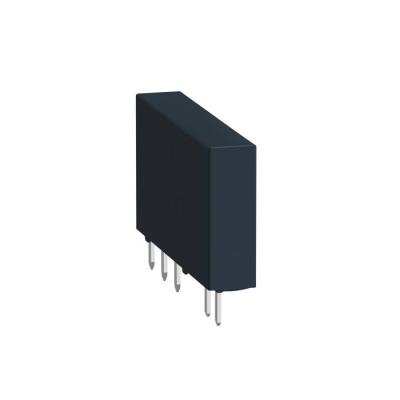

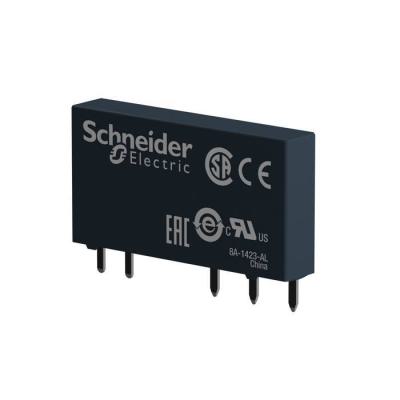

Harmony Relay RSL - relais PCB embrochable - 1OF - 6A - 60VDC

relais RSL 1OF 6A 60VDC

Code article : SCHRSL1AB4ND

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	19,9920 € / U


	Prix unitaire net HT
	10,6277 € / U
	soit :
	12,7532 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480078019
Réf. fabricant : RSL1AB4ND

Informations complémentaires :
Harmony Relay RSL - relais PCB embrochable - à broches
plates renforcées - 1OF - 6A - 60VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,0054 kg

Type :	Relais enfichable

Tenue aux chocs mécaniques :	5 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée = 1

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 360 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue diélectrique :	1000 V CA entre contacts4000 V CA entre bobine et contact

Tenue aux vibrations :	+/- 1 mm (f= 1055 Hz) se conformer à EN/IEC 60068-2-6

(ui) tension d'isolement :	250 V se conformer à EN/IEC277 V se conformer à cUL

Courant de charge :	6 A à 250 V CA 0,5 mm de distance de montage

(ie) courant assigné d'emploi :	6 A (AC-1/DC-1) se conformer à IEC/UL

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Durée de vie électrique :	60000 cycle, 6 A à 250 V, AC-1 O/F

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Finition du raccordement électrique :	raccordement par fiche plate

Résistance moyenne :	16600 Ohm à 23 °C +/- 15 %

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (AgSnO2)

Nom de gamme :	Relais d'interface mince

Support de montage :	Prise ou circuit imprimé

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à CEI

Temps de fonctionnement :	5 ms remise à zéro12 ms

Description des bornes iso n°1 :	(11-12-14)OC(A1-A2)CO

Type de commande :	Sans bouton-poussoir

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6 A à -4055 °C

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Type de contact de commutation :	contact simple

Limites de la tension assignée d'emploi :	45 à 84 V CC

Données de fiabilité de la sécurité :	B10d = 60000

Entraînement, polarité :	non polarisé

Pouvoir de commutation maximum :	1500 VA50 W

Seuil de tension de retombée :	>= 0,05 Uc

Comportement de commutation de l'entraînement :	monostable

Température ambiante de stockage :	-4070 °C

Température de fonctionnement :	-4055 °C

Tension d'alimentation de courant nominal us cc (v) :	60,0 60,0

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Certifications du produit :	CSAULEAC

Tension circuit de commande :	60 V CC

Profondeur :	18,5 mm

Longueur de l'emballage 2 :	29,8 cm

Longueur de l'emballage 3 :	30,5 cm

Garantie :	18 mois

Capacité de commutation minimum :	120 mW

Catégorie de protection :	RT III

Consommation moyenne en w :	0,21 W

Hauteur de l'emballage 2 :	0,4 cm

Largeur de l'emballage 2 :	2,2 cm

Hauteur de l'emballage 3 :	0,7 cm

Largeur de l'emballage 3 :	2,4 cm

Description des contacts :	1 F/O

Courant commuté minimum :	10 mA

Tension de coupure maximale :	277 V

Hauteur :	28 mm

Largeur de l'emballage 1 :	28 mm

Longueur de l'emballage 1 :	15 mm

Minimum switching voltage :	12 V

Largeur :	5 mm

Hauteur de l'emballage 1 :	5 mm

Poids de l'emballage 3 :	65 g

Hauteur (mm) :	28,0

Profondeur (mm) :	18,5

Indice de protection (ip) :	IP40

Nom de l'appareil :	RSL

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	CAR

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	500

Courant nominal (a) :	6,0

Largeur (mm) :	5,0

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Nb produits dans l'emballage 2 :	10

Nb produits dans l'emballage 3 :	10

Qc boite :	10

Qct :	CT

Type de tension d'actionnement :	DC

Nombre d'unité par paquet :	1

Qc unité :	1
