Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

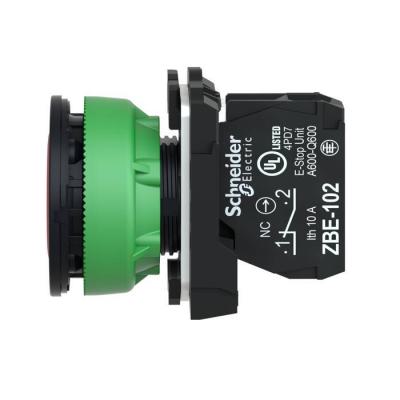

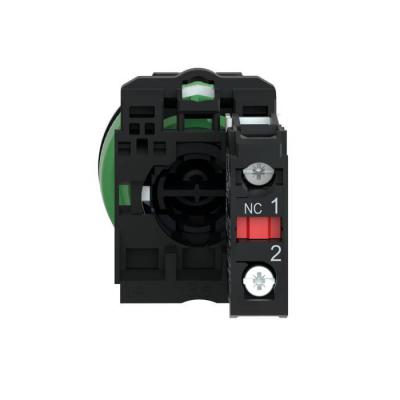

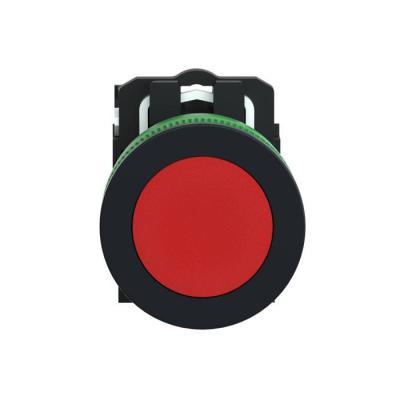

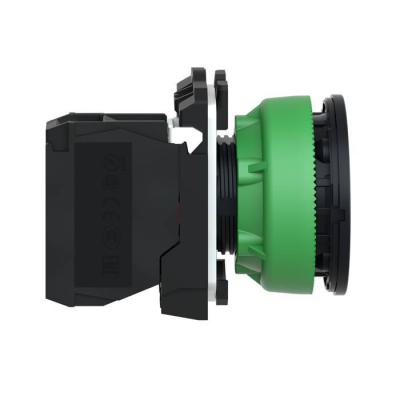

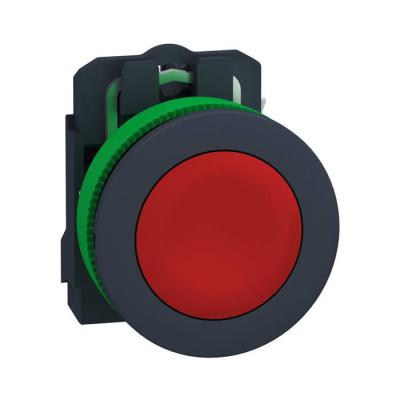

Harmony XB5 - bouton poussoir impulsion - flush - rouge - 1O - vis étrier

BP impuls flush rouge 1O

Code article : SCHXB5FA42

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	36,6120 € / U


	Prix unitaire net HT
	20,5065 € / U
	soit :
	24,6078 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481360502
Réf. fabricant : XB5FA42

Fabriqué en France

Informations complémentaires :
Harmony XB5 - bouton poussoir - à impulsion - poussoir
affleurant - rouge - O22 - collerette affleurante -
plastique noir - 1O - fixation O30 - raccordement par
vis-étrier

Gamme de produits :	Harmony XB5

Fonction produit :	Bouton-poussoir

Nom de l'appareil :	XB5F

Accessoires associés :	ZBYF2101ZBYF4101ZBYF6101ZBYF6102ZBZF32ZBZF33ZB4FBZ007

Matériau de la collerette :	PlastiquePlastique gris foncé

Type de tête :	Collerette affleurante

Matière de l'embase de fixation :	Plastique

Diamètre de fixation :	30,5 mm

Vente par quantité indivisible :	1

Forme de la tête de l'unité de signalisation :	Rond

Type d'unité de commande :	rappel à ressort

Profil de l'unité de commande :	Rouge affleurant, non marqué

Description des contacts :	1 "O"

Fonctionnement des contacts :	· action dépendante

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN/IEC 60947-1Borniers à v

Hauteur :	42 mm

Largeur :	36,6 mm

Profondeur :	55 mm

Description des bornes iso no1 :	(21-22)NC

Tenue au nettoyage haute pression :	7000000 Pa à 55 oC, distance : 0,1 m

Utilisation des contacts :	Contacts standards

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Course d'actionnement :	1,5 mm (état électrique modifié par "O")4,3 mm (course totale)

Force d'actionnement :	3,5 N état électrique modifié par "O"

Endurance mécanique :	10000000 cycle

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Présentation du produit :	Produit complet

Personnalisable :	Oui

Gcr bridge :	XB5FACUST01

Code de comptabilité :	XB5

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Catégorie de surtension :	Classe II se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP67IP69IP69KType 13 se conformer à UL 50 EType 12 se conform

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Tenue aux chocs ik :	IK03 se conformer à IEC 50102

Normes :	EN/IEC 60947-1UL 508JIS C8201-5-1EN/IEC 60947-5-4EN/IEC 60947-5-1CSA C22.2 No 14JIS C8201-

Certifications du produit :	Listé ULCSA

Tenue aux vibrations :	5 gn (f= 2 - 500 Hz) se conformer à CEI 60068-2-62 mm crête-à-crête (f= 2 - 10 Hz) se conf

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Diamètre de trou (mm) :	30,5

Couleur du bouton :	rouge

Nombre de postes de commande :	1

· rappel :	Oui

Type de bouton :	plat

Couleur de bague frontale :	noir

Finition du raccordement électrique :	borne à vis

Indice de protection (ip) :	IP66

Matériau de la bague frontale :	plastique

Avec bague frontale :	Oui

Type de lentille :	rond

Nombre de contacts en tant que contacts à ouverture :	1

Degré de protection (nema) :	4X

Hauteur (mm) :	300

Largeur (mm) :	400

Profondeur (mm) :	300

Poids (g) :	5577

Ean :	23606481360506

Mots clés : harmony bouton poussoir impulsion flush rouge vis etrier xb5fa42 3606481360502 schxb5fa42
