Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

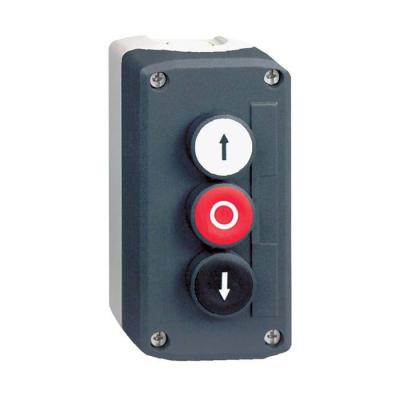

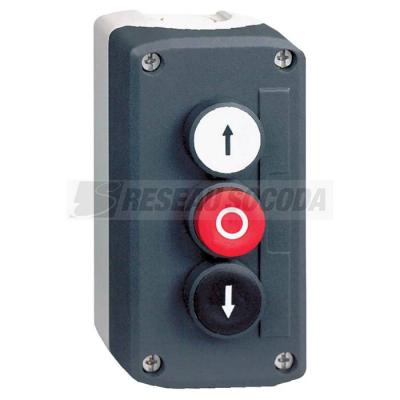

Harmony boite - 3 boutons poussoirs O22 - blanc /rouge /noir

BOITE AVEC 3 BOUTONS

Code article : SCHXALD324E

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	119,6520 € / U


	Prix unitaire net HT
	67,0175 € / U
	soit :
	80,4210 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110114553
Réf. fabricant : XALD324E

Fabriqué en France

Informations complémentaires :
Harmony boite - 3 boutons poussoirs O22 - blanc /rouge /noir

Ip :	IP66 se conformer à CEI 60529IP69IP69KIP67

Matière :	Polycarbonate

Poids :	0,317 kg

Type :	Poste de commande complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Composition de la boite de commande :	1 bouton-poussoir encastré, noir 1 "O" + 1 "F", blanc flèche bas marquage1 bouton-poussoir

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de câble :	2 préperçages pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-ét

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA se conformer à EN/IEC 60947-5-4 < 10exp(-8) à 17 V et 5 mA se co

Normes :	EN/IEC 60947-5-5JIS C8201-5-1CSA C22.2 No 14EN/IEC 60947-5-1EN/IEC 60947-1UL 508EN/IEC 609

Description des opérateurs :	"flèche vers le haut" blanche 1 "F"+1 "O" - O rouge 1 "F"+1 "O" - flèche vers le bas noire

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Couleur du marquage :	Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Destination du produit :	Pour unités de commande et signalisation XB5 O 22 mm

Tenue aux vibrations :	5 gn (f= 12500 Hz) se conformer à CEI 60068-2-6

Ouverture positive :	Avec se conformer à EN/IEC 60947-5-1 annexe K

Couple de serrage :	0,81,2 N.m se conformer à EN/IEC 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Emplacement repérage :	Marquage sur bouton-poussoir

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (Ag/Ni)

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Profil du dispositif de commande :	3 boutons affleurants

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Application de la boîte pendante :	Trois fonctions

Endurance mécanique :	10000000 cycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Gamme de produits :	Harmony XALD

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Longueur de l'emballage 1 :	14,2 cm

Garantie :	18 mois

Largeur de l'emballage 1 :	9,7 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	XALD

Hauteur de l'emballage 1 :	7 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	25

Qc carton :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALD324E D324E XALD324E Harmony boite 3 boutons poussoirs diam22 blanc /rouge /noir rouge noir 3389110114553 schxald324e

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

67,0175 € / U HT
80,4210 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHXALD223 BOITE AVEC 2 BOUTONS 3389110114201		51,3906 € / U HT 61,6687 € / U TTC

	SCHXALD311 BOITE AVEC 3 BOUTONS 3389110114652		52,9365 € / U HT 63,5238 € / U TTC

	SCHXALD321 BOITE AVEC 3 BOUTONS 3389110114713		52,9365 € / U HT 63,5238 € / U TTC

	SCHXALD324 BOITE AVEC 3 BOUTONS 3389110114546		52,9365 € / U HT 63,5238 € / U TTC

	SCHXALD325 BOITE AVEC 3 BOUTONS 3389110114607		95,1728 € / U HT 114,2074 € / U TTC

	SCHXALE2225SA7 BOITE BP BLANC FLECHE NO 3389119034678		47,3444 € / U HT 56,8133 € / U TTC

	SCHXALE3441 BOITE BP BLANC FLECHE 1 3389119017978		71,5140 € / U HT 85,8168 € / U TTC

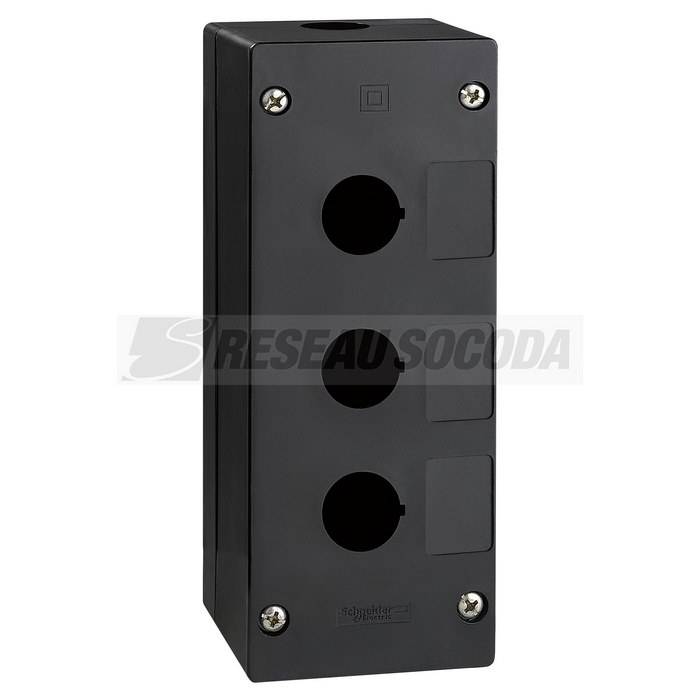

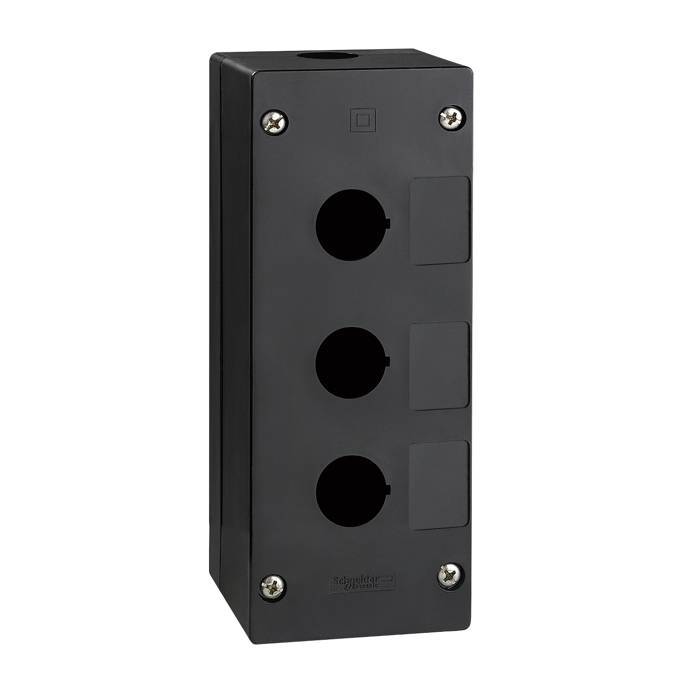

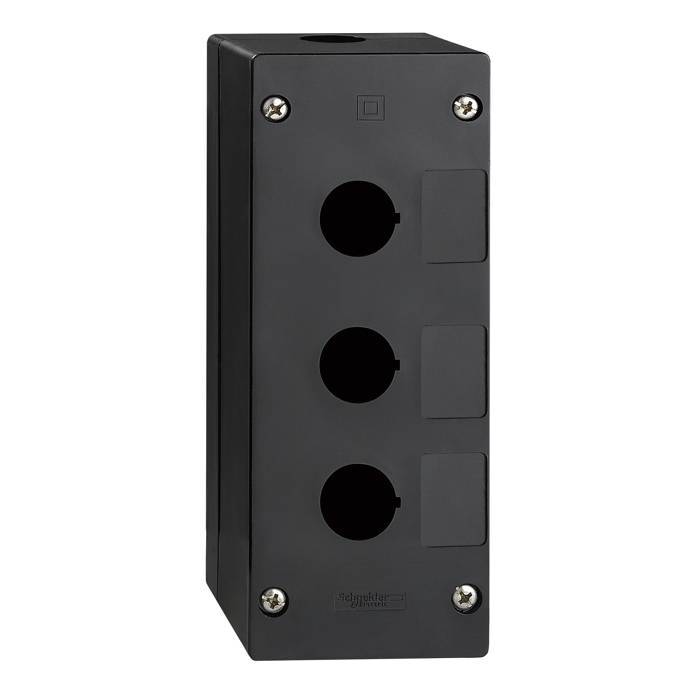

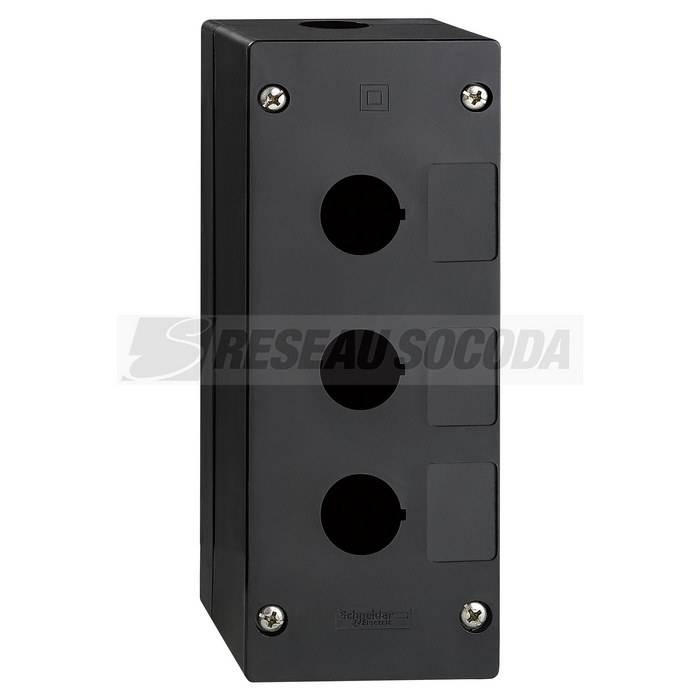

	SCHXALG030 BOITE A BOUTONS VIDE XALG 3606480517822		49,5691 € / U HT 59,4829 € / U TTC
