Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

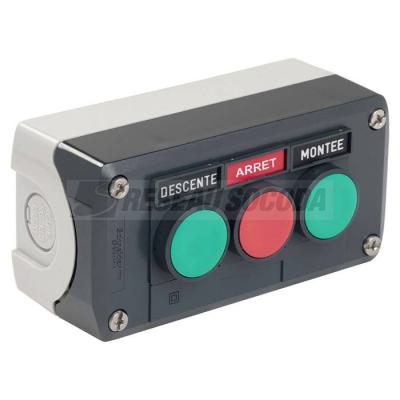

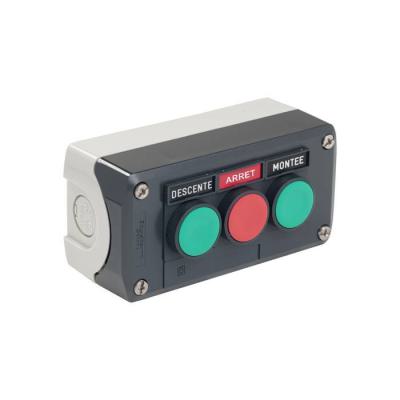

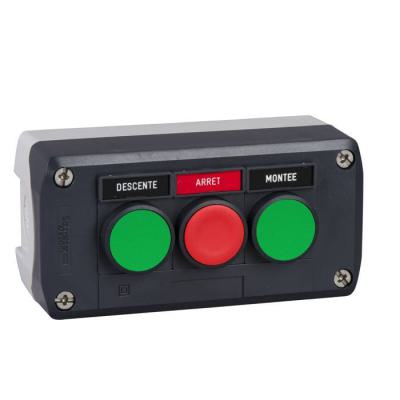

Harmony boite - 3 boutons poussoirs O22 - vert /rouge /vert

BOITE AVEC 3 BOUTONS

Code article : SCHXALD321

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	94,5120 € / U


	Prix unitaire net HT
	52,9365 € / U
	soit :
	63,5238 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110114713
Réf. fabricant : XALD321

Fabriqué en France

Informations complémentaires :
Harmony boite - 3 boutons poussoirs O22 - vert /rouge /vert

Ip :	IP66 se conformer à CEI 60529IP69IP69KIP67

Matière :	Polycarbonate

Poids :	0,299 kg

Type :	Poste de commande complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Composition de la boite de commande :	1 bouton-poussoir encastré, rouge 1 "O" ARRET marquage1 bouton-poussoir encastré, vert 1 "

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de cable :	2 prépercages pour entrée de cable, capacité de serrage: 14 mm2 prépercages pour presse-ét

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA se

Normes :	EN/IEC 60947-5-4EN/IEC 60947-5-1UL 508JIS C8201-5-1EN/IEC 60947-5-5EN/IEC 60947-1CSA C22.2

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Description des opérateurs :	MONTEE vert 1 "F" - ARRET rouge 1 "O" - DESCENTE vert 1 "F"

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Destination du produit :	Pour unités de commande et signalisation XB5 O 22 mm

Tenue aux vibrations :	5 gn (f= 12 500 Hz) se conformer à CEI 60068-2-6

Ouverture positive :	Avec se conformer à EN/IEC 60947-5-1 annexe K

Couple de serrage :	0,8 1,2 N.m se conformer à EN/IEC 60947-1

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Classe de protection contre les chocs électriques :	Classe II se conformer à CEI 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Emplacement repérage :	Marquage sur porte-étiquettes

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (Ag/Ni)

Couleur de la base du boitier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Profil du dispositif de commande :	3 boutons affleurants

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Application de la boite pendante :	Trois fonctions

Endurance mécanique :	10000000 cycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Gamme de produits :	Harmony XALD

Température ambiante de stockage :	-40 70 °C

Température de l'air ambiant en fonctionnement :	-40 70 °C

Matériau du boitier/corps :	plastique

Largeur de l'emballage 1 :	13,6 cm

Garantie :	18 mois

Hauteur de l'emballage 1 :	7,2 cm

Longueur de l'emballage 1 :	9,8 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	XALD

Couleur de la partie supérieure du boitier :	gris

Indice de protection (ip) :	IP66

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de postes de commande :	3,0

Nombre de voyants lumineux :	0,0

Nombre de contacts à poussoir :	3,0

Nombre de commutateurs-sélecteurs :	0,0

Nombre d'interrupteurs à clé :	0,0

Nombre de contacts à poussoir champignons :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	25

Qc carton :	25

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALD321 D321 XALD321 Harmony boite 3 boutons poussoirs diam22 vert /rouge /vert XALB321 rouge 3389110114713 schxald321
