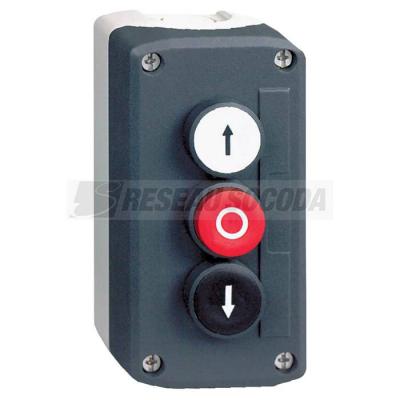

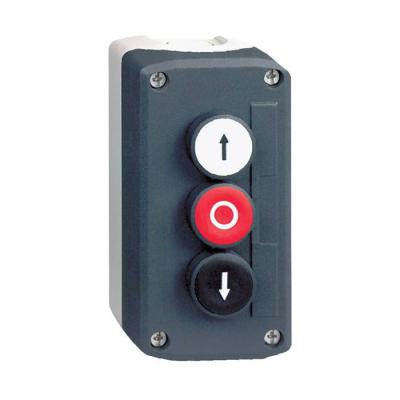

Harmony boite - 3 boutons poussoirs O22 - blanc /rouge /noir

BOITE AVEC 3 BOUTONS

Code article : SCHXALD325

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	169,9200 € / U


	Prix unitaire net HT
	95,1728 € / U
	soit :
	114,2074 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110114607
Réf. fabricant : XALD325

Fabriqué en France

Informations complémentaires :
Harmony boite - 3 boutons poussoirs O22 - blanc /rouge /noir

Gamme de produits :	Harmony XALD

Fonction produit :	Poste de commande complet

Nom de l'appareil :	XALD

Destination du produit :	Pour unités de commande et signalisation XB5 ¥ 22 mm

Application de la boîte pendante :	Trois fonctions

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Matière :	Polycarbonate

Profil du dispositif de commande :	2 flush push-buttons - 1 projecting push-button

Description des opérateurs :	"flèche vers haut" blanche 1 "F" - O rouge 1 "O" - flèche vers bas noire 1 "F"

Composition de la boite de commande :	1 bouton-poussoir encastré, blanc 1 "F", noir flèche haut marquage1 bouton-poussoir dépass

Emplacement repérage :	Marquage sur bouton-poussoir

Fonctionnement des contacts :	· action dépendante

Entrée de câble :	2 préperçages pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-ét

Poids du produit :	0,299 kg

Tenue au nettoyage haute pression :	7000000 Pa à 55 oC, distance : 0,1 m

Couleur du marquage :	Marquage noir avec capsule blancheMarquage blanc avec capsules verte, rouge ou noires

Ouverture positive :	Avec se conformer à EN/IEC 60947-5-1 annexe K

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"

Endurance mécanique :	10000000 cycle

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN/IEC 60947-1Borniers à v

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN/IEC 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA se

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP69IP69KIP67

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Normes :	UL 508EN/IEC 60947-1EN/IEC 60947-5-4EN/IEC 60947-5-1CSA C22.2 No 14EN/IEC 60947-5-5JIS C82

Tenue aux vibrations :	5 gn (f= 12 - 500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Nombre de postes de commande :	3

Couleur de la partie supérieure du boîtier :	gris

Matériau du boîtier/corps :	plastique

Indice de protection (ip) :	IP66

Nombre de contacts à poussoir :	3

Nombre de contacts en tant que contacts à ouverture :	1

Nombre de contacts en tant que contacts à fermeture :	2

Hauteur (mm) :	152

Largeur (mm) :	390

Profondeur (mm) :	136

Poids (g) :	1606
