Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

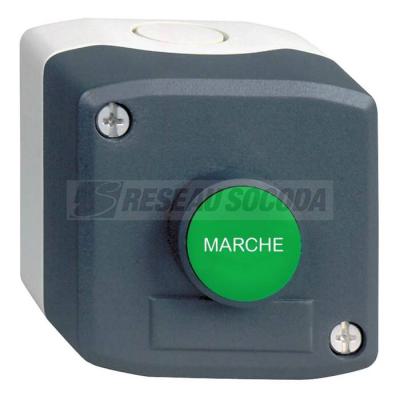

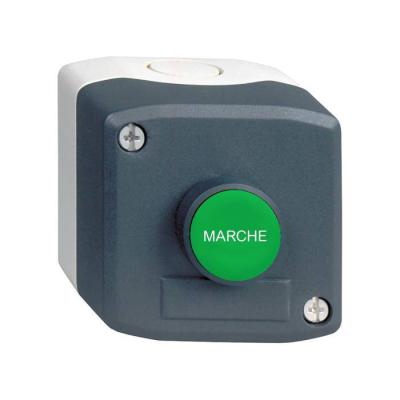

Harmony XAL - boite 1 bouton poussoir affleurant vert O22 marqu 'MARCHE' - 1F

BOITE AVEC 1 BOUTON

Code article : SCHXALD104

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	43,1280 € / U


	Prix unitaire net HT
	24,1562 € / U
	soit :
	28,9874 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110113297
Réf. fabricant : XALD104

Fabriqué en France

Informations complémentaires :
Harmony XAL - boite 1 bouton poussoir affleurant vert O22
marqu 'MARCHE' - 1F

Gamme de produits :	Harmony XALD

Fonction produit :	Poste de commande complet

Nom de l'appareil :	XALD

Destination du produit :	Pour unités de commande et signalisation XB5 ¥ 22 mm

Application de la boîte pendante :	Fonction de démarrage

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Matière :	Polycarbonate

Profil du dispositif de commande :	1 bouton-poussoir encastré

Description des opérateurs :	MARCHE vert 1 "F"

Composition de la boite de commande :	1 bouton-poussoir encastré, vert 1 "F" MARCHE marquage

Emplacement repérage :	Marquage sur bouton-poussoir

Fonctionnement des contacts :	· action dépendante

Entrée de câble :	1 masque pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-étoupe

Poids du produit :	0,156 kg

Tenue au nettoyage haute pression :	7000000 Pa à 55 oC, distance : 0,1 m

Couleur du marquage :	Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche

Course d'actionnement :	2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Force d'actionnement :	3,8 N état électrique modifié par "F"

Endurance mécanique :	10000000 cycle

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN/IEC 60947-1Borniers à v

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN/IEC 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA se

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Catégorie de surtension :	Classe II se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Normes :	UL 508EN/IEC 60947-5-1EN/IEC 60947-5-4EN/IEC 60947-5-5JIS C8201-5-1CSA C22.2 No 14EN/IEC 6

Tenue aux vibrations :	5 gn (f= 12 - 500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Nombre de postes de commande :	1

Couleur de la partie supérieure du boîtier :	gris

Matériau du boîtier/corps :	plastique

Indice de protection (ip) :	IP66

Nombre de contacts à poussoir :	1

Nombre de contacts en tant que contacts à ouverture :	1

Hauteur (mm) :	300

Largeur (mm) :	400

Profondeur (mm) :	300

Poids (g) :	6193

Ean :	43389110113295

Mots clés : XALD104 D104 XALD104 Harmony XAL boite 1 bouton poussoir affleurant vert diam22 marqu EMARCHE' 1F XA marche 3389110113297 schxald104
