Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

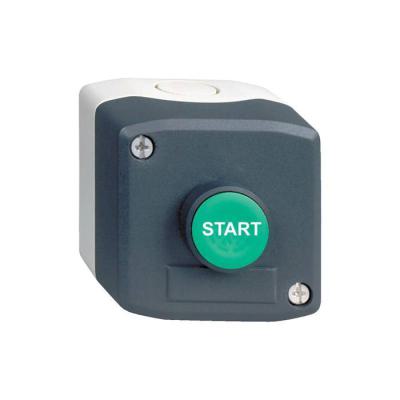

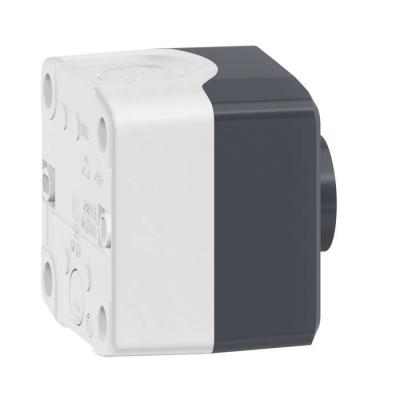

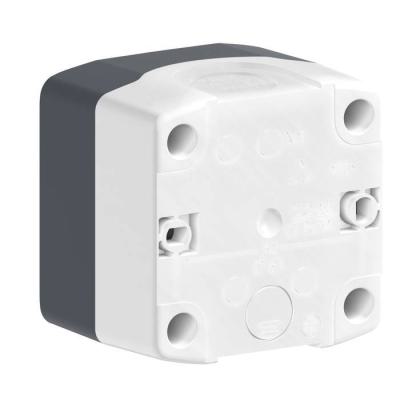

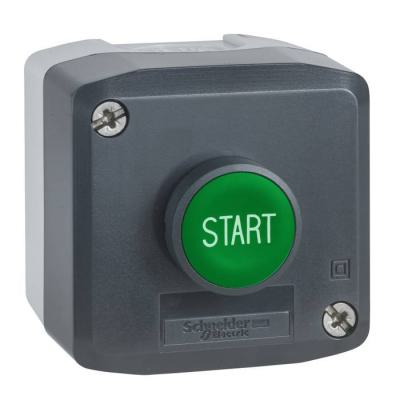

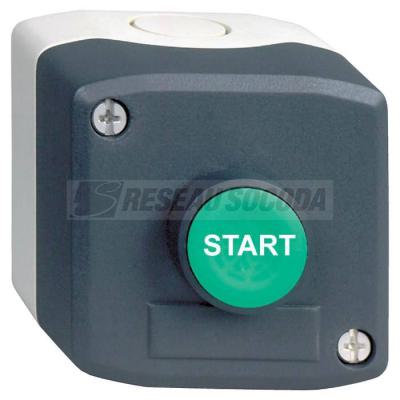

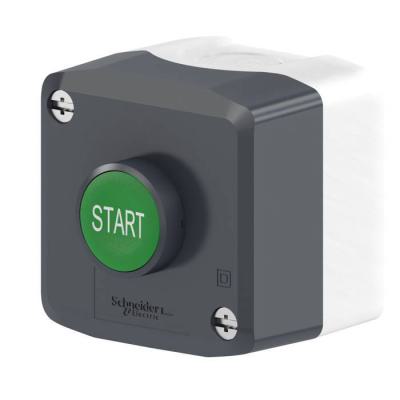

Harmony boite - 1 bouton poussoir vert affleurant O22 - 1F - Start

BOITE AVEC 1 BOUTON

Code article : SCHXALD103

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	81,1440 € / U


	Prix unitaire net HT
	45,4490 € / U
	soit :
	54,5388 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110113334
Réf. fabricant : XALD103

Fabriqué en France

Informations complémentaires :
Harmony boite - 1 bouton poussoir vert affleurant O22 - 1F
- Start - pour unités de commande et signalisation XB5 O 22
"mm - 1 bouton-poussoir encastré, vert 1 ""F"" démarrage "
marquage - fonction de démarrage - IP66, IP67, IP69, IP69K

Ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Matière :	Polycarbonate

Poids :	0,156 kg

Type :	Poste de commande complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de câble :	1 masque pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-étoupe

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA se conformer à EN/IEC 60947-5-4 < 10exp(-8) à 17 V et 5 mA se co

Normes :	EN/IEC 60947-5-4CSA C22.2 No 14EN/IEC 60947-5-1UL 508EN/IEC 60947-1JIS C8201-5-1EN/IEC 609

Couleur du marquage :	Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Course d'actionnement :	2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Composition de la boite de commande :	1 bouton-poussoir encastré, vert 1 "F" démarrage marquage

Destination du produit :	Pour unités de commande et signalisation XB5 O 22 mm

Tenue aux vibrations :	5 gn (f= 12500 Hz) se conformer à CEI 60068-2-6

Couple de serrage :	0,81,2 N.m se conformer à EN/IEC 60947-1

Force d'actionnement :	3,8 N état électrique modifié par "F"

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à CEI 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Emplacement repérage :	Marquage sur bouton-poussoir

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Profil du dispositif de commande :	1 bouton-poussoir encastré

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (Ag/Ni)

Application de la boîte pendante :	Fonction de démarrage

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Description des opérateurs :	START vert 1 "F"

Endurance mécanique :	10000000 cycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Gamme de produits :	Harmony XALD

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Garantie :	18 mois

Longueur de l'emballage 1 :	9,8 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	XALD

Hauteur de l'emballage 1 :	7 cm

Largeur de l'emballage 1 :	7 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALD103 D103 XALD103 Harmony boite 1 bouton poussoir vert affleurant diam22 1F Start XALB103 3389110113334 schxald103
