Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

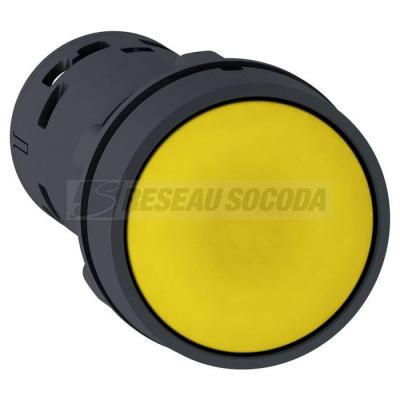

Harmony bouton-poussoir affleurant - O22 - jaune - 1F

BP affl jne 1NO

Code article : SCHXB7NA81

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	24,9840 € / U


	Prix unitaire net HT
	13,9936 € / U
	soit :
	16,7923 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480470226
Réf. fabricant : XB7NA81

Informations complémentaires :
Harmony bouton-poussoir affleurant - O22 - jaune - 1F

Ip :	IP20 se conformer à CEI 60529 (face arrière)IP65 se conformer à CEI 60529 (face avant)

Poids :	0,021 kg

Durée de vie électrique :	1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement <216000 cyc/mn, facteur de c

Forme de la tête de vis :	Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philip

(ie) courant assigné d'emploi :	0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se c

Tenue aux chocs mécaniques :	50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2730

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entraxe de fixation :	>= 30 x 40 mm (support) métal - épaisseur: 16 mm>= 30 x 40 mm (support) plastique - épaiss

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Montage de l'appareil :	Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1

Normes :	CSA C22.2 No 14JIS C8201-5-1UL 508EN/IEC 60947-1EN/IEC 60947-5-1JIS C8201-1

Protection contre les courts-circuits :	4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Fiabilité électrique :	<= 10exp(-6) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4

Tenue à l'environnement nema :	NEMA 12 se conformer à UL 50 ENEMA 3 se conformer à UL 50 E

(ui) tension d'isolement :	250 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Tenue aux vibrations :	5 gn (f= 2500 Hz) se conformer à CEI 60068-2-6

Mode de fixation :	Ecrou de fixation sous la tête: 22,4 N.m

Couple de serrage :	0,81,2 N.m se conformer à EN 60947-1

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 61140

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de l'unité de commande :	Jaune affleurant, non marqué

Profil de circularité :	Informations de fin de vie

Statut environnemental de l'offre :	Produit Green Premium

Présentation du produit :	Produit monolithique

Ouverture positive :	Avec (seulement "F")

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Type d'unité de commande :	rappel à ressort

Fonction produit :	Bouton-poussoir

Endurance mécanique :	1000000 cycle

Gamme de produits :	Harmony XB7

Finition du raccordement électrique :	borne à vis

Description des bornes iso n°1 :	(13-14)NO

Température ambiante pour le stockage :	-4070 °C

Température de fonctionnement :	-2570 °C

Matériau de la bague frontale :	plastique

Profondeur hors tout cao :	51,5 mm

Certifications du produit :	CCCGOST

Garantie :	18 mois

Diamètre de fixation :	22 mm

Description des contacts :	1 "F"

Largeur hors tout cao :	29 mm

Hauteur hors tout cao :	29 mm

Couleur du bouton :	jaune

Forme de la tête de l'unité de signalisation :	Rond

Diamètre de trou (mm) :	22,5

Type de bouton :	plat

Couleur de bague frontale :	noir

Indice de protection (ip) :	IP54

Type de lentille :	rond

Nom de l'appareil :	XB7

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	100

Nombre de postes de commande :	1,0

A rappel :	Oui

Avec bague frontale :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Vente par quantité indivisible :	10

Traitement de protection :	TH

Qc boite :	10

Qct :	PF

Qc unité :	1

Mots clés : XB7NA81 NA81 XB7NA81 Harmony bouton-poussoir affleurant diam22 jaune 1F XB7EA51 bouton poussoir 3606480470226 schxb7na81

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

13,9936 € / U HT
16,7923 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

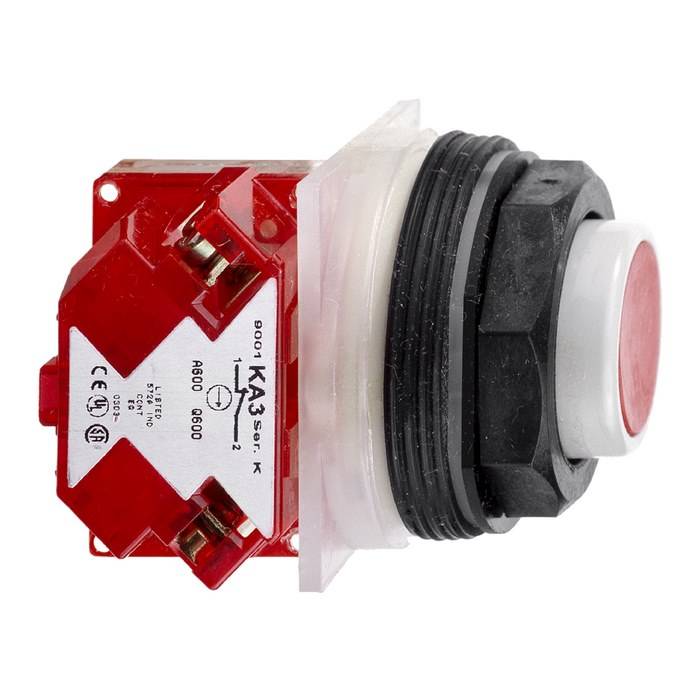

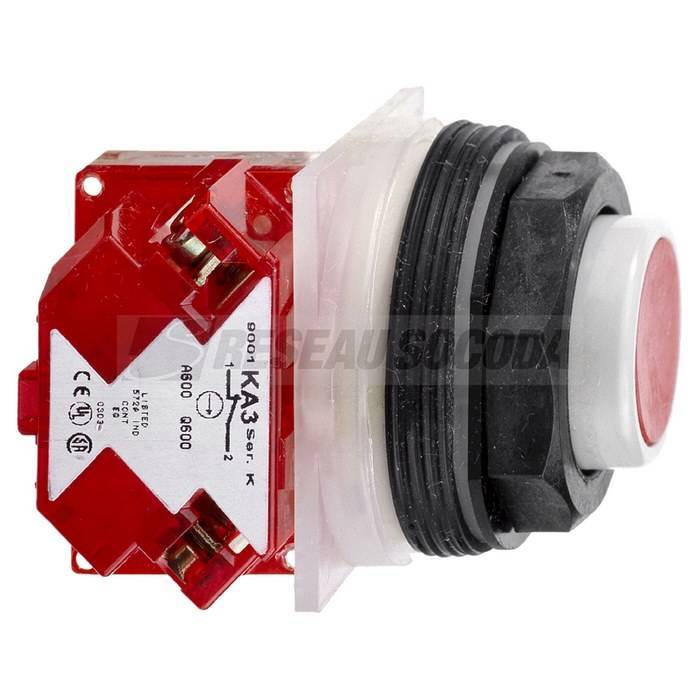

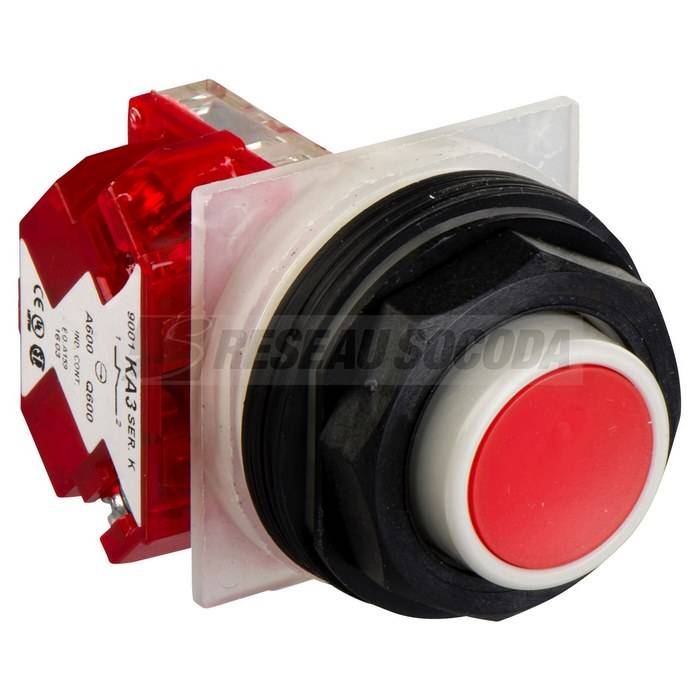

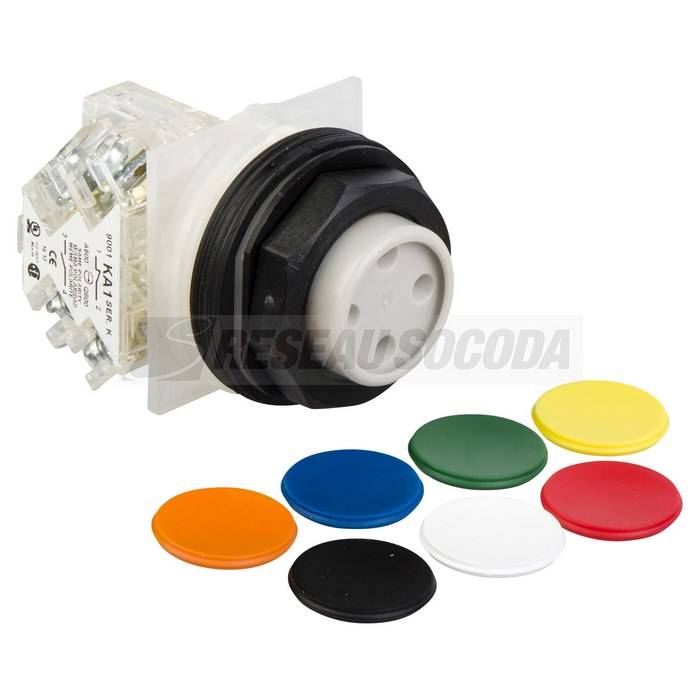

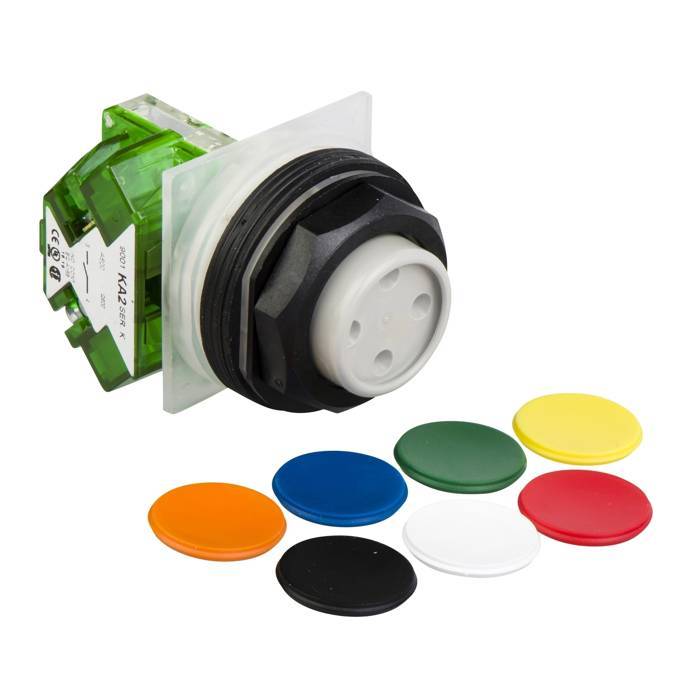

	SCH9001SKR3RH6 BOUTON POUSSOIR 785901042747		78,6855 € / U HT 94,4226 € / U TTC

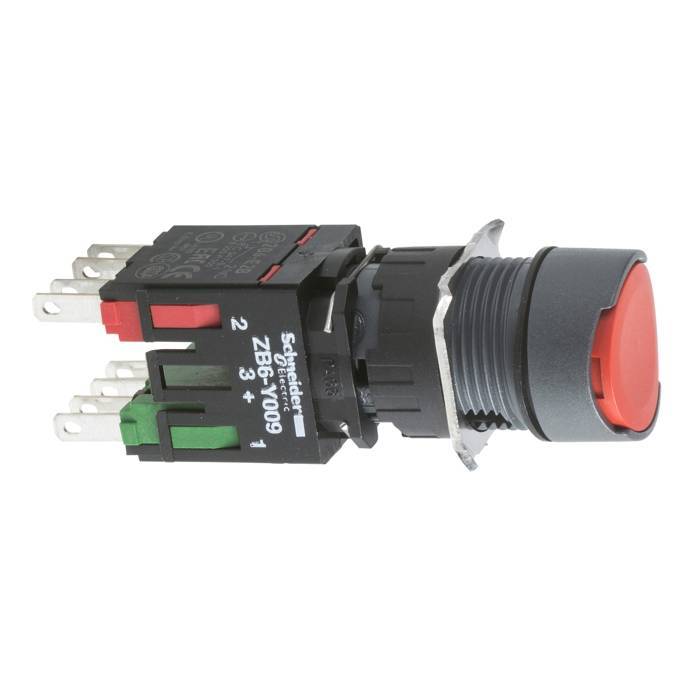

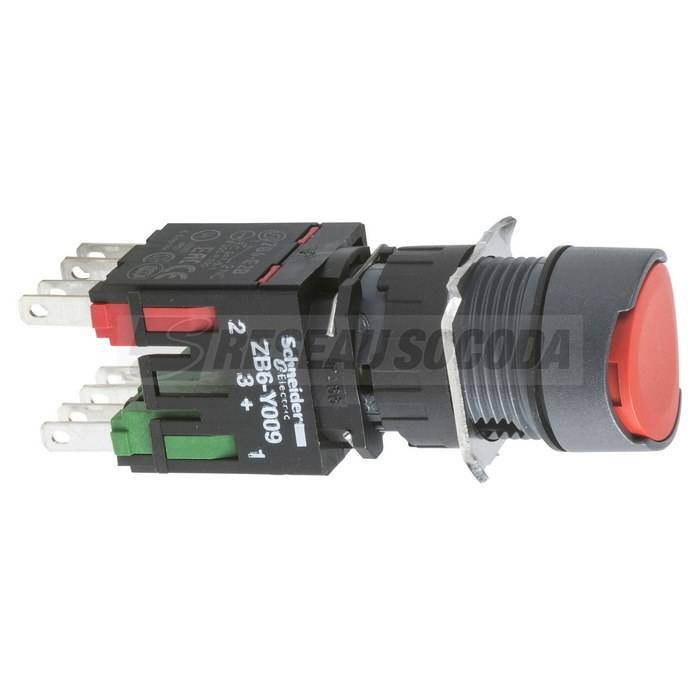

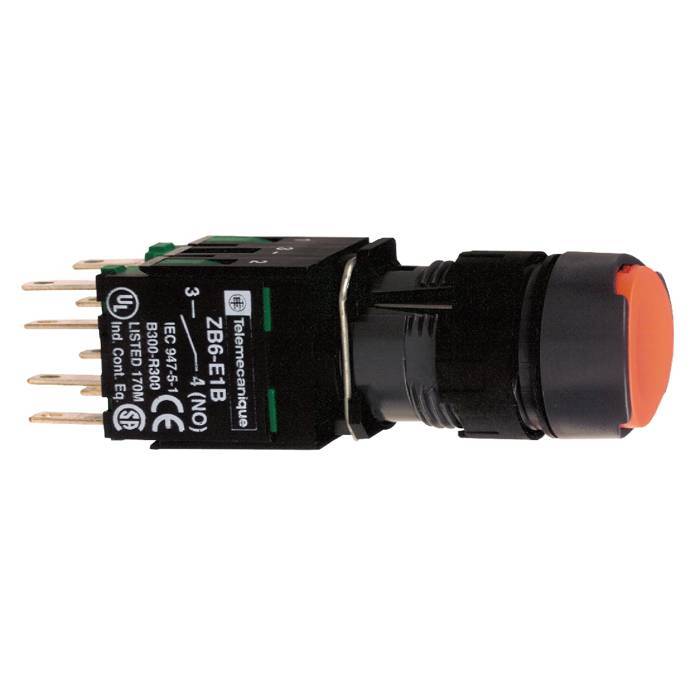

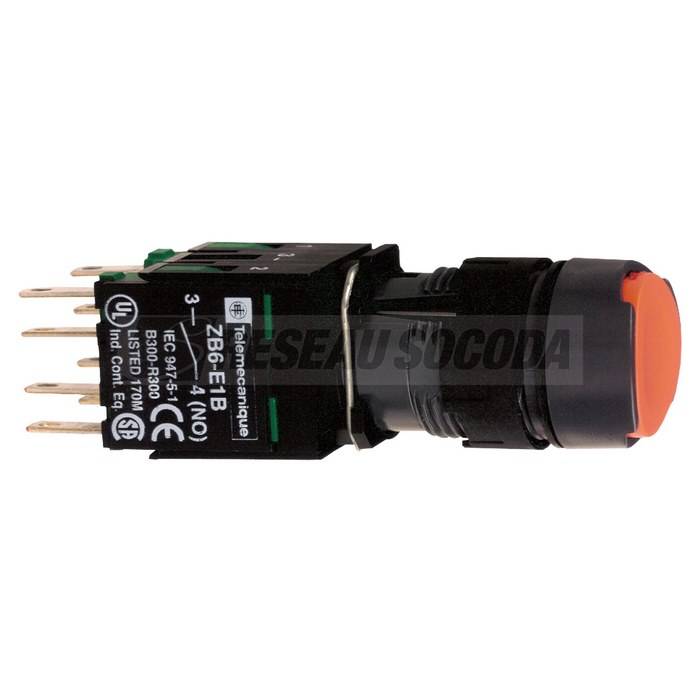

	SCHXB6AA45B BOUTONPOUSSOIR ROUGE DIAM 3389110764345		35,6764 € / U HT 42,8117 € / U TTC
