Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

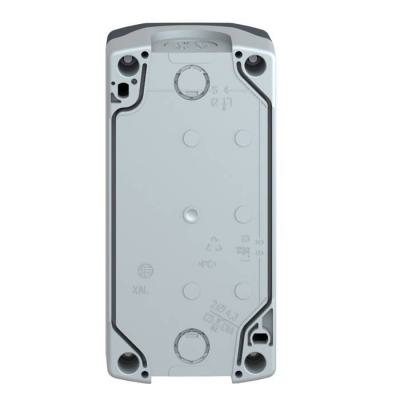

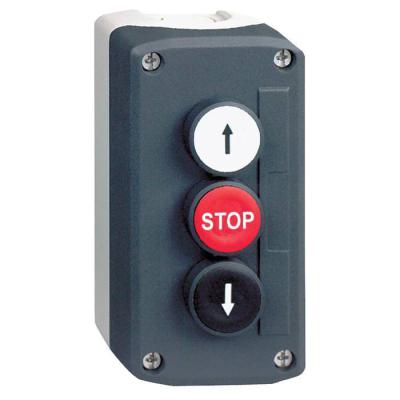

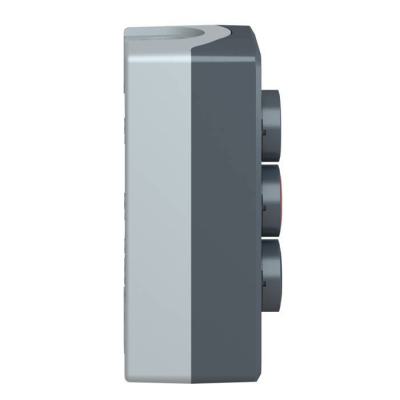

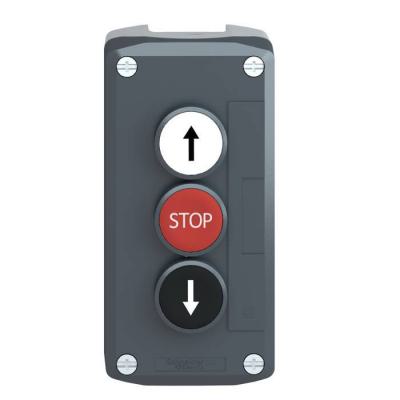

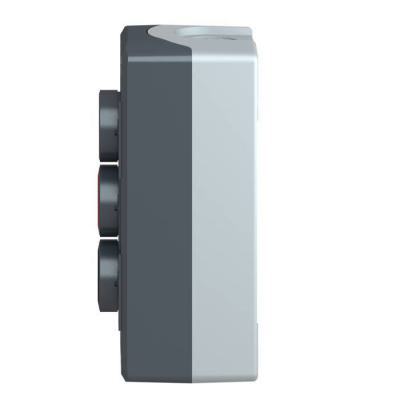

Harmony boite - 3 boutons poussoirs O22 - blanc /rouge /noir

BOITE AVEC 3 BOUTONS

Code article : SCHXALD326

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	103,2120 € / U


	Prix unitaire net HT
	57,8094 € / U
	soit :
	69,3713 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110114560
Réf. fabricant : XALD326

Fabriqué en France

Informations complémentaires :
Harmony boîte - 3 boutons poussoirs O22 - blanc /rouge /
noir - IP66, IP67, IP69, IP69K - 3 fonctions - couleur base
boîtier : gris clair (RAL 7035) - capot : gris foncé (RAL
7016) - pour unités de commande et signalisation XB5 O 22 mm

Matiere :	Polycarbonate

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

(ie) courant assigné d'emploi :	6áA à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13áA à 240 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Composition de la boite de commande :	1ábouton-poussoir encastré, noir 1 "F", blanc flèche bas marquage1ábouton-poussoir encastr

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de câble :	2ápréperçages pour entrée de câble, capacité de serrage: 14ámm2ápréperçages pour presse-ét

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5ámA se

Normes :	JIS C8201-5-1EN/IEC 60947-5-5UL 508CSA C22.2 No 14EN/IEC 60947-5-4EN/IEC 60947-1EN/IEC 609

Course d'actionnement :	1,5ámm (état électrique modifié par "O")2,6ámm (état électrique modifié par "F")4,3ámm (co

Couleur du marquage :	Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Description des opérateurs :	"flèche vers haut" blanche 1 "F" - O rouge 1 "O" - flèche vers bas noire 1 "F"

Force d'actionnement :	3,5áN état électrique modifié par "O"3,8áN état électrique modifié par "F"

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN/IEC 60947-1

Destination du produit :	Pour unités de commande et signalisationáXB5 Oá22ámm

Tenue aux vibrations :	5 gn (f= 12à500áHz) se conformer à CEI 60068-2-6

Ouverture positive :	Avec se conformer à EN/IEC 60947-5-1 annexe K

Degré de protection ip :	IP66 se conformer à CEI 60529IP69IP69KIP67

Couple de serrage :	0,8à1,2áN.m se conformer à EN/IEC 60947-1

Tenue au nettoyage haute pression :	7000000áPa à 55á°C, distance : 0,1 m

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN/IEC 60947-1

Classe de protection contre les chocs électriques :	Classe II se conformer à CEI 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Emplacement repérage :	Marquage sur bouton-poussoir

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Profil de circularité :	Informations de fin de vie

Type de produit ou équipement :	Poste de commande complet

Matière des contacts :	Alliage d'argent (Ag/Ni)

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Profil du dispositif de commande :	3 boutons affleurants

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Application de la boîte pendante :	Trois fonctions

Endurance mécanique :	10000000ácycle

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Gamme de produits :	Harmony XALD

Température ambiante de stockage :	-40à70á°C

Température de l'air ambiant en fonctionnement :	-40à70á°C

Matériau du boîtier/corps :	plastique

Poids :	0,298ákg

Poids de l'emballage 2 :	7,657ákg

Garantie :	18 mois

Poids de l'emballage (kg) :	289ág

Largeur de l'emballage 1 :	10ácm

Longueur de l'emballage 1 :	14ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Nom de l'appareil :	XALD

Hauteur de l'emballage 1 :	7ácm

Couleur de la partie supérieure du boîtier :	gris

Indice de protection (ip) :	IP66

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de postes de commande :	3,0

Nombre de voyants lumineux :	0,0

Nombre de contacts à poussoir :	3,0

Nombre de commutateurs-sélecteurs :	0,0

Nombre d'interrupteurs à clé :	0,0

Nombre de contacts à poussoir champignons :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	25

Qc carton :	25

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALD326 D326 XALD326 Harmony boite 3 boutons poussoirs diam22 blanc /rouge /noir rouge noir 3389110114560 schxald326
