Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

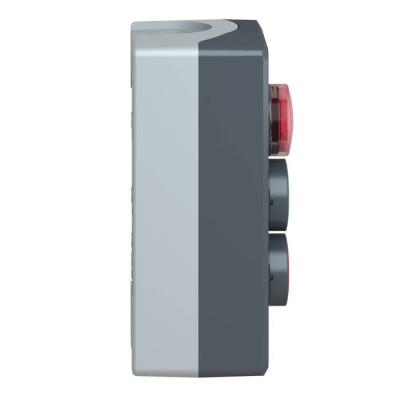

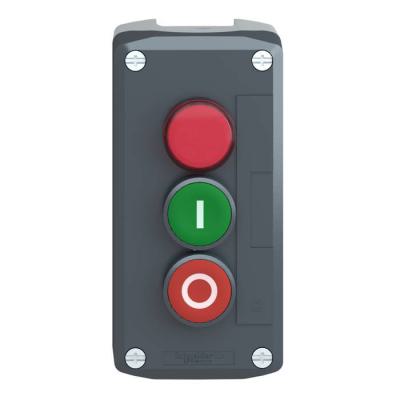

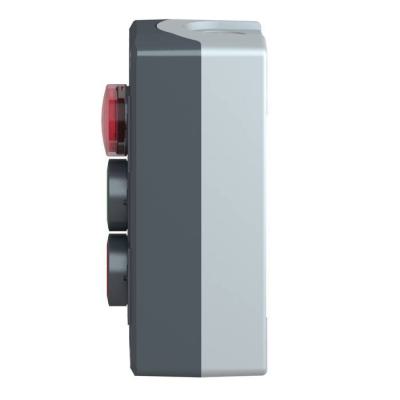

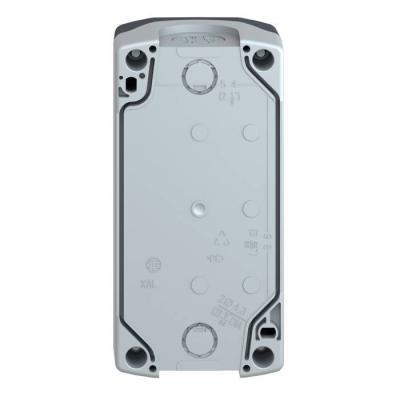

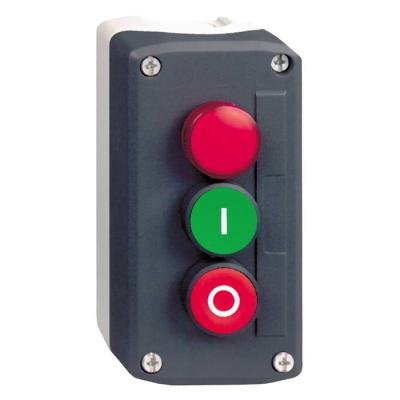

Harmony boite - 3 boutons poussoirs O22 - vert /rouge/voyant rouge

BOITE 2 BOUTONS VOYANT

Code article : SCHXALD363M

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	157,1400 € / U


	Prix unitaire net HT
	88,0146 € / U
	soit :
	105,6175 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110114515
Réf. fabricant : XALD363M

Fabriqué en France

Informations complémentaires :
Harmony boîte - 3 boutons poussoirs O22 - vert
/rouge/voyant rouge - IP66, IP67, IP69, IP69K -
démarr/arrêt - couleur base boîtier : gris clair (RAL 7035)
- capot : gris foncé (RAL 7016) - pour unités commande et
signalisation XB5 O 22 mm

Gamme de produits :	Harmony XALD

Fonction produit :	Poste de commande complet

Nom de l'appareil :	XALD

Destination du produit :	Pour unités de commande et signalisation XB5 ¥ 22 mm

Application de la boîte pendante :	Fonction de démarrage/arrêt

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Matière :	Polycarbonate

Profil du dispositif de commande :	2 boutons affleurants - 1 témoin central

Description des opérateurs :	"I" vert 1 "F" - "O" rouge 1 "O"

Composition de la boite de commande :	1 bouton-poussoir encastré, vert 1 "F" I marquage1 bouton-poussoir encastré, rouge 1 "O" O

Emplacement repérage :	Marquage sur bouton-poussoir

Fonctionnement des contacts :	· action dépendante

Source lumineuse :	DEL intégrée et protégée

Couleur de la source lumineuse :	Rouge

(us) tension d'alimentation :	230 V CA

Entrée de câble :	2 préperçages pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-ét

Poids du produit :	0,261 kg

Tenue au nettoyage haute pression :	7000000 Pa à 55 oC, distance : 0,1 m

Couleur du marquage :	Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Force d'actionnement :	3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"

Endurance mécanique :	10000000 cycle

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN/IEC 60947-1Borniers à v

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN/IEC 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA se con

Type de signalisation :	Fixe

Limites de la tension d'alimentation :	195 - 264 V CA

Consommation électrique :	14 mA

Durée de vie :	100000 H à la tension nominale et à 25 oC

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Catégorie de surtension :	Classe II se conformer à IEC 60536

Degré de protection ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Tenue aux chocs ik :	IK05 se conformer à EN 50102

Normes :	EN/IEC 60947-1EN/IEC 60947-5-4JIS C8201-5-1CSA C22.2 No 14EN/IEC 60947-5-5EN/IEC 60947-5-1

Tenue aux vibrations :	5 gn (f= 12 - 500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-118 kV à l'air libre (

Émission électromagnétique :	Classe B se conformer à IEC 55011

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Nombre de postes de commande :	2

Couleur de la partie supérieure du boîtier :	gris

Matériau du boîtier/corps :	plastique

Nombre de voyants lumineux :	1

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	230

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	230

Indice de protection (ip) :	IP66

Nombre de contacts à poussoir :	2

Nombre de contacts en tant que contacts à ouverture :	1

Nombre de contacts en tant que contacts à fermeture :	1

Hauteur (mm) :	770

Largeur (mm) :	600

Profondeur (mm) :	800

Poids (g) :	70916

Ean :	43389110114513

Mots clés : XALD363M D363M XALD363M Harmony boite 3 boutons poussoirs diam22 vert /rouge/voyant rouge XALB363 voyant 3389110114515 schxald363m
