Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

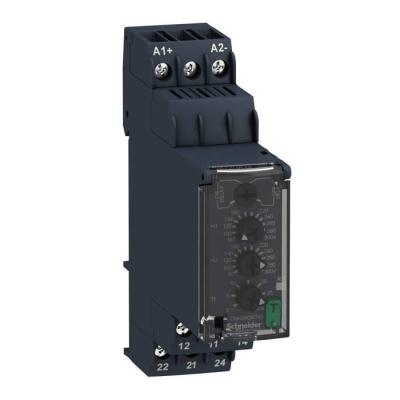

Harmony RM22 - relais sur/sous-tension - 80 à 300V - 2OF - 110 à 240Vac/cc

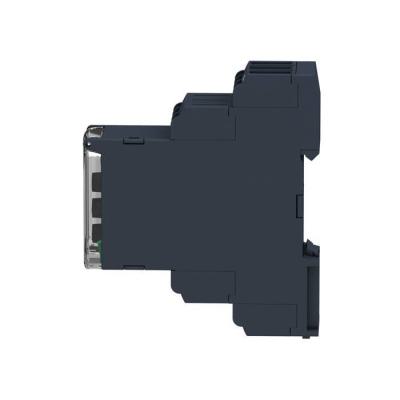

VOLTAGE CONTROL RELAY RM2

Code article : SCHRM22UB34

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	448,5120 € / U


	Prix unitaire net HT
	238,4300 € / U
	soit :
	286,1160 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792274
Réf. fabricant : RM22UB34

Informations complémentaires :
Harmony RM22 - relais sur/sous-tension - 80 à 300V - 2OF -
110 à 240Vac/cc - IP20, IP40, IP50 - largeur : 22,5mm -
paramètres surveillés : détection de surtension ou de
sous-tension

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	0,09 kg

Type :	Voltage control relay

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 10 58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10 58,

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,2 %/°C avec variation de température

Type de temporisation :	Réglable 0,1 30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

Cycle de mesure maximal :	250 ms cycle de mesure en tant que valeur eff réelle

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	93 97 % à 25 55 °C se conformer à CEI 60068-2-30

Paramètres surveillés par le relais :	Détection de surtension et de sous-tension

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-20 50 °C à 60 Hz-20 60 °C à 50 Hz CA/CC

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Hystérésis :	5 50 % réglable de réglage du seuil

Plage de mesure :	80...300 V tension CA/CC 50/60 Hz

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de controle de la tension

Catégorie de surtension :	III se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	MTTFd = 433,7 ansB10d = 400000

Régulation rohs chine :	Déclaration RoHS pour la Chine

Degré de pollution :	3 se conformer à CEI 60664-1

(us) tension d'alimentation :	110 à 240 V CA/CC 50/60 Hz

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500 ms à tension maximum

Gamme de produits :	Harmony Control Relays

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	50...60 Hz +/- 10 %

Certifications du produit :	CCCCECSAEACULGLRCM

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Limites de la tension d'alimentation :	60 280 V CA

Finition du raccordement électrique :	borne à vis

Nombre de phases réseau :	Monophasé

Temps de réponse :	<= 500 ms

Température ambiante de stockage :	-40 70 °C

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	86,18 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Puissance consommée en va :	5 VA CA

Largeur :	22,5 mm

Garantie :	18 mois

Nom du relais :	RM22UA

Courant commuté maximum :	8 A CA

Puissance consommée maximale en w :	2 W CC

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	600 ms

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Type de circuit d'alimentation :	CA/CC

Immunité aux micro coupures :	20 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	80 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Type de tension de la plage de mesure :	AC/DC

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Plage de mesure de la tension 1 (v) :	300,0

Valeur de fonctionnement de la tension (v) :	300,0

Type de tension d'actionnement :	AC/DC

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Délai de temporisation du déclenchement max. admissible (s) :	30,0

Délai de retardement du déclenchement max. admissible (s) :	30,0

Courant de sortie nominal :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sous-tension monophasée possible :	Oui

Surtension monophasée possible :	Oui

Fenêtre monophasée possible :	Oui

Contient une fonction tension continue-sous-tension :	Oui

Contient une fonction tension continue-surtension :	Oui

Contient une fonction tension continue-fenêtre :	Oui

Délai de temporisation du déclenchement min. réglable (s) :	0,1

Délai de retardement du déclenchement min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22UB34 Zelio Control RM22 relais sur/sous-tension 80 a 300V 2OF 110 240Vac/cc harmony tension vac 3606480792274 schrm22ub34

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

238,4300 € / U HT
286,1160 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH56506 VIGIREX RH197P 110 A 130V 3303430565062		742,0838 € / U HT 890,5006 € / U TTC

	SCHRM17UBE15 REL. SUR ET SOUS T 65-260 3389119405140		174,7335 € / U HT 209,6802 € / U TTC

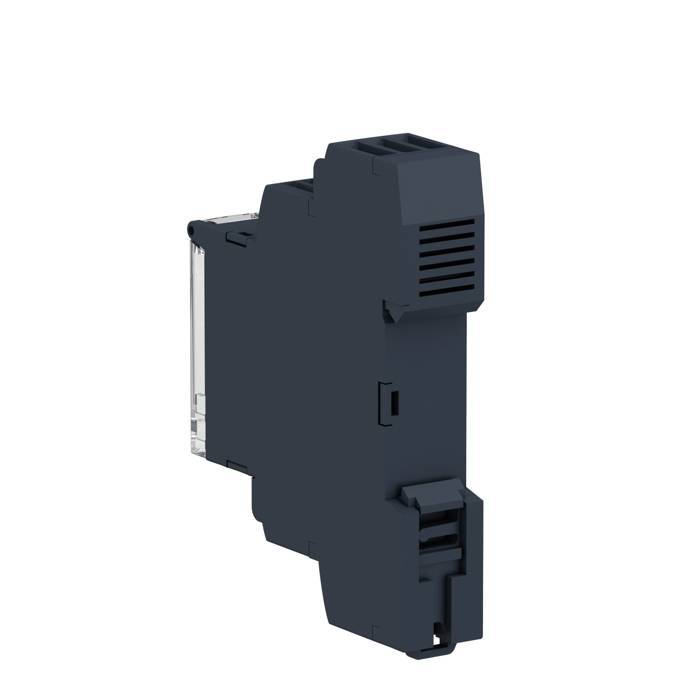

	SCHRM17UBE16 REL. SUR ET SOUS T 20-80 3389119405157		176,8004 € / U HT 212,1605 € / U TTC
