Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

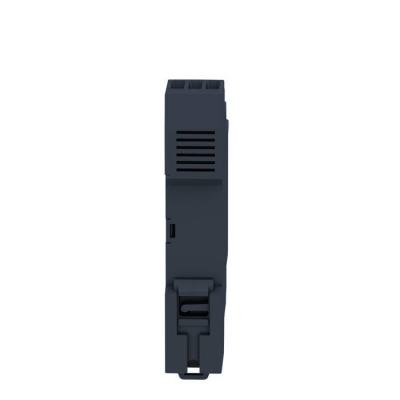

Harmony control sur et sous tension 65..260 V AC DC

REL. SUR ET SOUS T 65-260

Code article : SCHRM17UBE15

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	328,6920 € / U


	Prix unitaire net HT
	174,7335 € / U
	soit :
	209,6802 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405140
Réf. fabricant : RM17UBE15

Informations complémentaires :
Harmony control - relais de contrôle de la tension - sur ou
sous tension 65..260 V AC DC - RM17UBE - largeur : 17,5mm -
IP20 (bornes), IP30 (gaine) - 1250 VA - temporisation :
réglable 0,1à10 s, +/-10 % lors du dépassement du seuil

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	4,568 kg

Type :	Voltage control relay

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Tenue aux vibrations :	0,35 mm (f= 5 57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6 150 Hz) se conformer à CE

Onde de choc non-dissipative :	4 kV se conformer à CEI 60255-54 kV se conformer à CEI 60664-14 kV se conformer à CEI 6100

Résistance d'isolement :	> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn se conformer à CEI 60255-52 kV CA 50 Hz, 1 mn se conformer à CEI 60664

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,2 %/°C avec variation de température

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 1 % pour temporisation

(ui) tension d'isolement :	250 V se conformer à CEI 60664-1400 V se conformer à CEI 60664-1

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Time delay :	Réglable 0,1 10 s, 0 + 10 % lors du dépassement du seuil

Paramètres surveillés par le relais :	Auto-alimentéDétection de surtension et de sous-tension

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Cycle de mesure maximal :	150 ms cycle de mesure en tant que valeur eff réelle

Polarité :	Polarité non réversible sur alimentation CC

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Fonctionnalité :	Détection de surtension et sous-tension

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

(us) tension d'alimentation :	110 à 240 V CA/CC 50/60 Hz +/- 10 %

Précision de mesure :	+/-10 % de la valeur pleine échelle

Application spécifique du produit :	Pour alimentation CC et monophasée

Position de montage :	Toutes positions sans déclassement

Tenue aux chocs mécaniques :	5 gn se conformer à CEI 60068-2-27

Données de fiabilité de la sécurité :	B10d = 470000MTTFd = 502,2 années

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de controle de la tension

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Hystérésis :	3 % fixe de réglage du seuil

Degré de pollution :	3 se conformer à CEI 60664-1

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Plage de mesure :	65...260 V tension CA/CC

Gamme de produits :	Harmony Control Relays

Temps de reset :	1500 ms temporisation

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	50...60 Hz +/- 10 %

Delay at power up :	1000 ms CC500 ms CA

Certifications du produit :	ULGLGOSTC-TickCSA

Régulation reach :	Déclaration REACh

Courant commuté minimum :	10 mA à 5 V CC

Limites de la tension d'alimentation :	50 270 V CA/CC

Endurance mécanique :	30000000 cycle

Normes :	EN/IEC 60255-6

Endurance électrique :	100000 cycle

Tension de coupure maximale :	250 V CA/CC

Finition du raccordement électrique :	borne à vis

Courant commuté maximum :	5 A CA/CC

Puissance consommée en va :	0 3 VA CA

Température ambiante de stockage :	-40 70 °C

Température de fonctionnement :	-20 50 °C

Nom du relais :	RM17UBE

Capacité de commutation en va :	1250 VA

Largeur :	17,5 mm

Garantie :	18 mois

Puissance consommée maximale en w :	1 W CC

Hauteur de l'emballage 1 :	2,8 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,7 cm

Description des contacts :	1 F/O

Immunité aux micro coupures :	20 ms

Contacts de sortie :	1 F/O

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension de la plage de mesure :	AC/DC

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Plage de mesure de la tension 1 (v) :	260,0

Valeur de fonctionnement de la tension (v) :	270,0

Type de tension d'actionnement :	AC/DC

Code de compatibilité :	RM17

Largeur (mm) :	17,5

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Délai de retardement du déclenchement max. admissible (s) :	10,0

Courant de sortie nominal :	5 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sous-tension monophasée possible :	Oui

Surtension monophasée possible :	Oui

Contient une fonction tension continue-sous-tension :	Oui

Délai de temporisation du déclenchement max. admissible (s) :	0,5

Délai de retardement du déclenchement min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Labels qualité :	CE

Nb produits dans l'emballage 2 :	48

Qc carton :	48

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM17UBE15 7UBE15 RM17UBE15 Zelio control sur et sous tension 65..260 V AC DC harmony 3389119405140 schrm17ube15
