Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

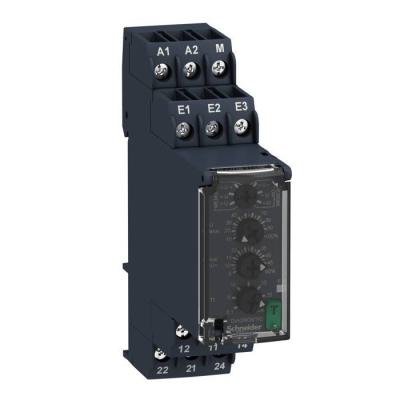

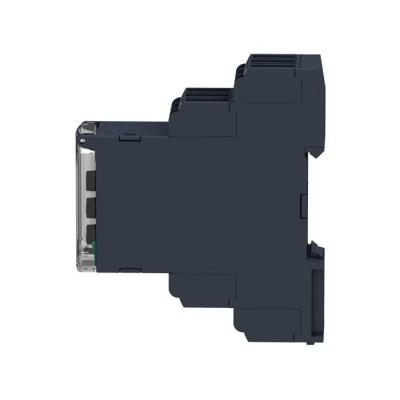

Harmony Control RM22 - relais sur/sous-tension - 1 à 100V - 2OF - 24 à 240Vca/cc

VOLTAGE CONTROL RELAY RM2

Code article : SCHRM22UA32MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	464,8440 € / U


	Prix unitaire net HT
	247,1122 € / U
	soit :
	296,5346 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792243
Réf. fabricant : RM22UA32MR

Informations complémentaires :
Harmony Control RM22 - relais sur/sous-tension - 1 à 100V -
2OF - 24 à 240Vca/cc - IP20, IP40, IP50 - largeur : 22,5mm
- paramètres surveillés : séquence de phases, détection de
défauts de phase, détection de sous-tension

Poids :	0,11 kg

Gamme de produits :	Relais de contrôle Harmony

Type de produit ou équipement :	Relais de contrôle de tension

Type de relais :	Relais de contrôle de la tension

Nombre de phases réseau :	Monophasé

Type de circuit d'alimentation :	CC

Nom du relais :	RM22UA

Paramètres surveillés par le relais :	Sous-tension et surtension en mode fenêtreDétection de surtension ou de sous-tension

Type de temporisation :	Réglable 0,1?30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Capacité de commutation en va :	2000 VA

Plage de mesure :	1...100 V tension CA/CC 50/60 Hz

Description des contacts :	2 "O/F"

Temps de reset :	1500 ms à tension maximum

Tension de coupure maximale :	250 V CA

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	8 A CA

(us) tension d'alimentation :	24?240 V CA/CC 50/60 Hz

Limites de la tension d'alimentation :	20,4?264 V CA/CC

Puissance consommée en va :	3,5 VA CA

Puissance consommée maximale en w :	1,5 W CC

Supply voltage frequency :	40...70 Hz +/- 10 %

Résistance entre bornes :	110 kOhm à bornes E2-M22 kOhm à bornes E1-M220 kOhm à bornes E3-M

Contacts de sortie :	2 "OF"

Courant de sortie nominal :	8:00 AM

Hystérésis :	3 % fixe de pleine échelle pour mode fenêtre5?50 % réglable de réglage du seuil pour détec

Temporisation à la mise sous tension :	600 ms

Cycle de mesure maximal :	100 ms cycle de mesure en tant que valeur eff réelle

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/oC avec variation de températur

Temps de réponse :	<= 500 ms

Catégorie de surtension :	III se conformer à CEI 60664-1

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Isolement :	Entre alimentation et mesure

Position de montage :	Toutes positions

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mmy (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Endurance électrique :	100000 cycle

Endurance mécanique :	10000000 cycle

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Données de fiabilité de la sécurité :	B10d = 290000MTTFd = 308,2 années

Matière des contacts :	Sans cadmium

Largeur :	22,5 mm

Immunité aux micro coupures :	10 ms

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Normes :	EN/CEI 60255-1

Certifications du produit :	GLULCCCEACCERCMCSA

Température ambiante de stockage :	-40?70 oC

Température de fonctionnement :	-20?50 oC à 60 Hz-20?60 oC à 50 Hz CA/CC

Humidité relative :	93?97 % à 25?55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,075 mm (f= 10?58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10?58,

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Degré de pollution :	3 se conformer à CEI 60664-1

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	122 g

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	40

Poids de l'emballage 2 :	5,29 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Poids de l'emballage 3 :	92,58 kg

Hauteur de l'emballage 3 :	50 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Sous-tension monophasée possible :	Oui

Surtension monophasée possible :	Oui

Fenêtre monophasée possible :	Oui

Contient une fonction tension continue-sous-tension :	Oui

Contient une fonction tension continue-surtension :	Oui

Contient une fonction tension continue-fenêtre :	Oui

Type de tension de la plage de mesure :	AC/DC

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	24,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Plage de mesure de la tension 1 (v) :	1,0

Délai de temporisation du déclenchement max. admissible (s) :	0,6

Délai de retardement du déclenchement max. admissible (s) :	30,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Valeur de fonctionnement de la tension (v) :	20,4

Type de tension d'actionnement :	AC/DC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc unité :	1

Qct :	PF

Qc carton :	40

Mots clés : RM22UA32MR Zelio Control RM22 relais sur/sous-tension 1 a 100V 2OF 24 240Vca/cc harmony tension vca 3606480792243 schrm22ua32mr
