Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

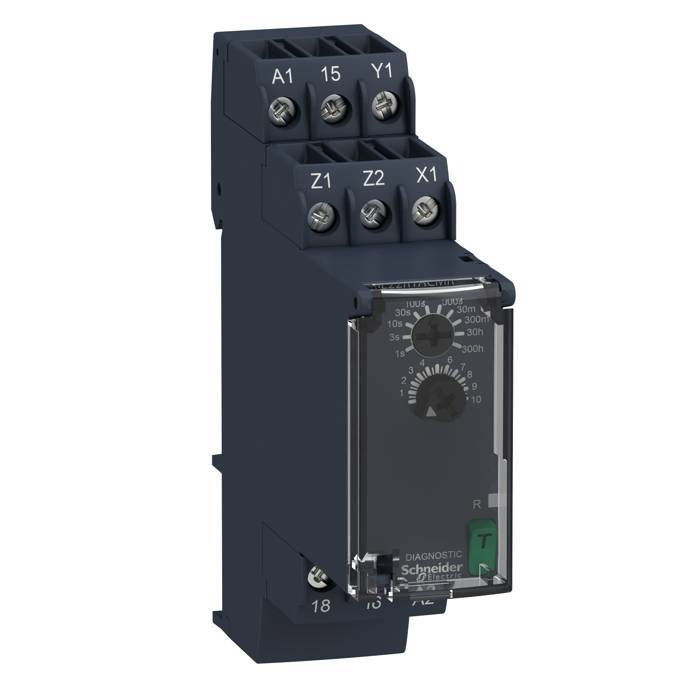

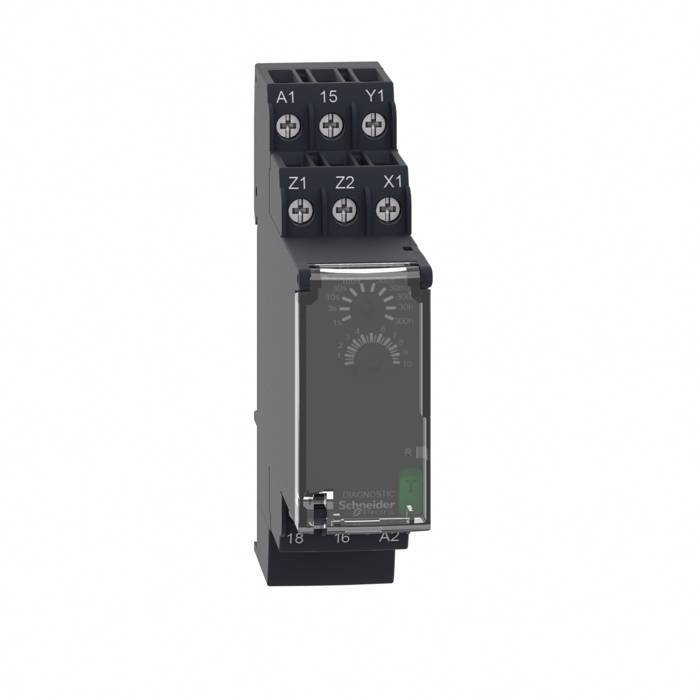

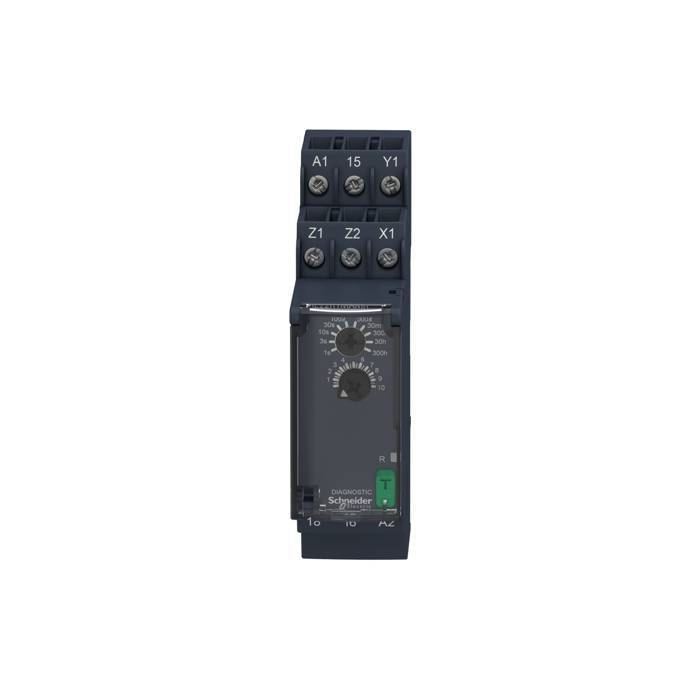

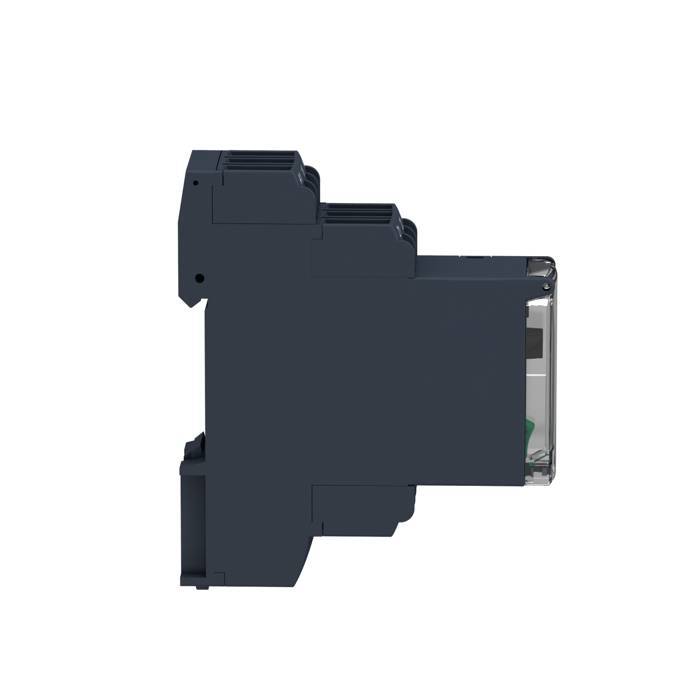

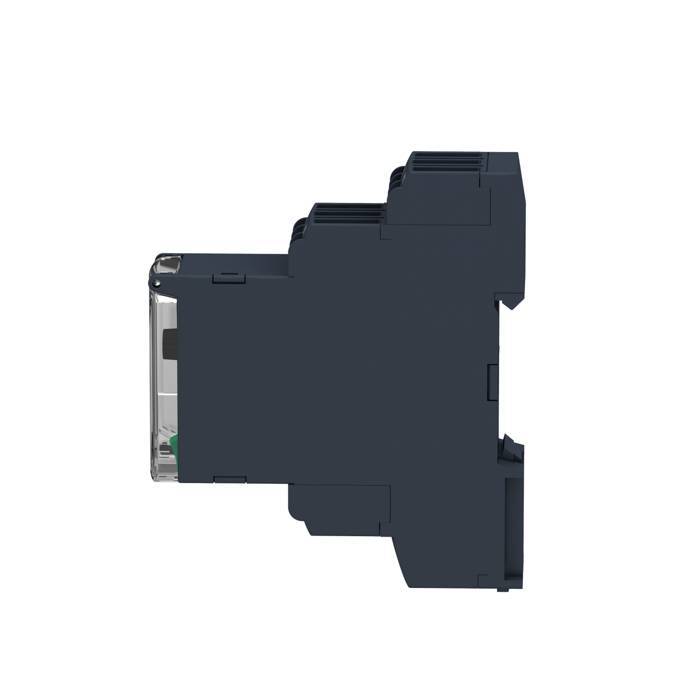

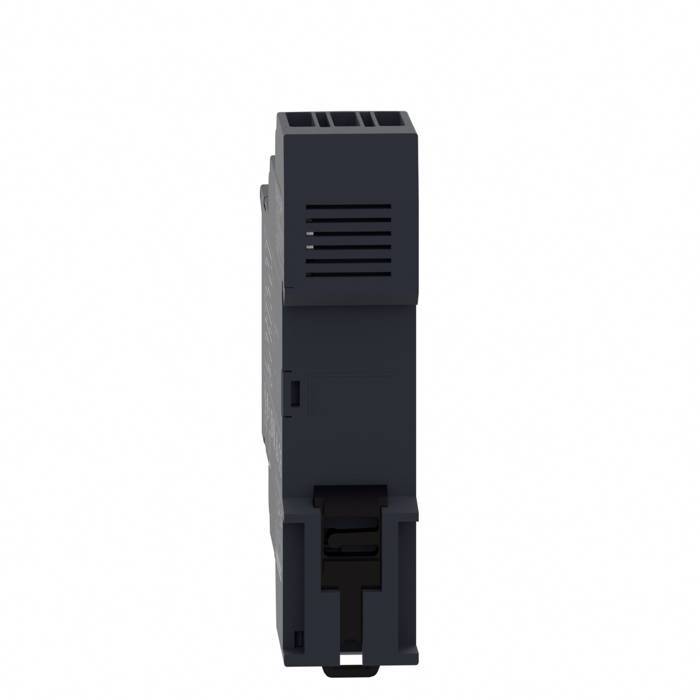

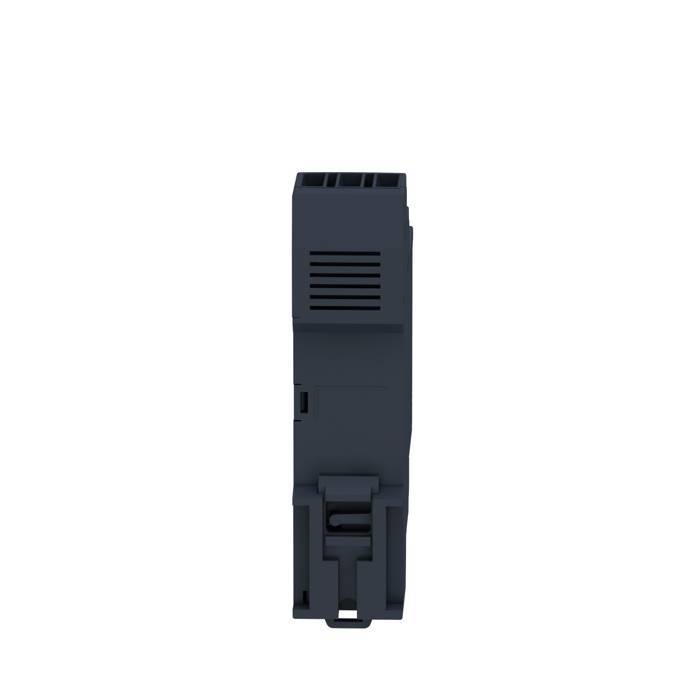

Harmony Time RE22 - relais tempo multifonctions - 1OF - 24 à 240Vca/cc

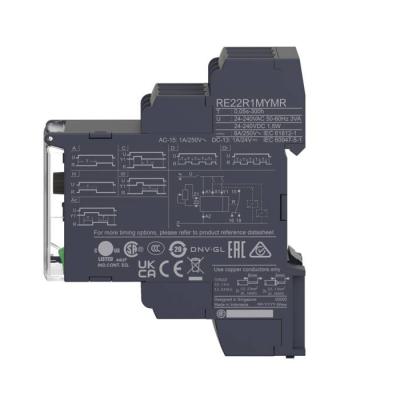

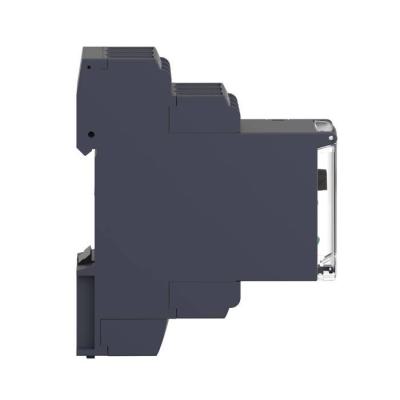

RELAIS DE TEMPORISATEUR M

Code article : SCHRE22R1MYMR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	191,4600 € / U


	Prix unitaire net HT
	101,7807 € / U
	soit :
	122,1368 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792434
Réf. fabricant : RE22R1MYMR

Informations complémentaires :
Harmony Time RE22 - relais tempo multifonctions - 1OF - 24
à 240Vca/cc - largeur : 22,5mm - IP20 (bornier), IP40
(boitier), IP50 (face avant) - courant de sortie nominal :
8A - 1 F/O contact temporisé, sans cadmium

Poids :	0,1 kg

Gamme de produits :	Relais de temporisation Harmony

Type de produit ou équipement :	Relais multifonctions

Type de sortie logique :	Relais

Nom de l'appareil :	RE22

Courant de sortie nominal :	8:00 AM

Type et composition des contacts :	1 F/O contact temporisé, sans cadmium

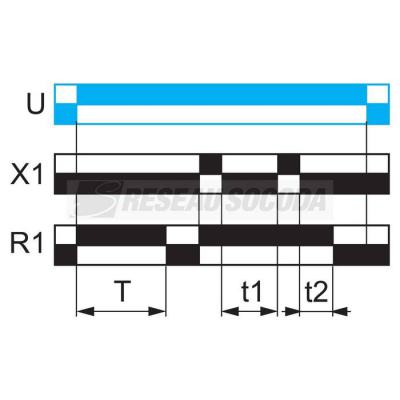

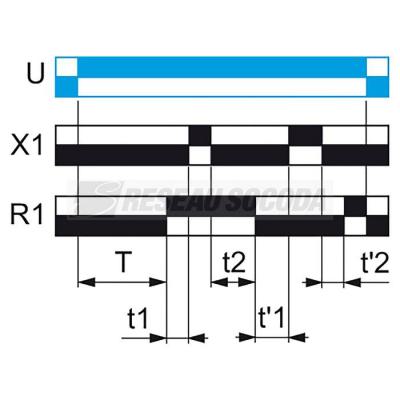

Type de temporisation :	Puissance d'enclenchementDurée d'inhibitionEnclenchement et déclenchementClignotement asym

Plage de temporisation :	30...300 s10...100 s3...30 s30...300 min3...30 min0,3?3 s0,05...1 s30...300 H1?10 s3...30

Type de commande :	Bouton rotatifBouton de diagnosticPotentiomètre externe

(us) tension d'alimentation :	24?240 V CA/CC 50/60 Hz

Libération de la tension d'entrée :	<= 2,4 V

Plage d'utilisation en tension :	0,85 à 1,1 Us

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mmy (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Auto-extinguible

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Dérive en température :	+/- 0,05 %/oC

Dérive en tension :	+/- 0,2 %/V

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 oC se conformer à CEI 61812-1

Largeur d'impulsion du signal de commande :	100 ms avec charge en parallèle30 ms

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Temps de récupération :	120 ms sur désexcitation

Immunité aux micro-coupures :	10 ms

Puissance consommée en va :	3 VA à 240 V CA

Puissance consommée en w :	1,5 W à 240 V CC

Capacité de commutation en va :	2000 VA

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	8:00 AM

Tension de coupure maximale :	250 V CA

Durée de vie électrique :	100000 cycle, 8 A à 250 V, AC-1100000 cycle, 2 A à 24 V, DC-1

Endurance mécanique :	10000000 cycle

Tension assignée de tenue aux chocs :	5 kV pour 1,2?50 æs se conformer à CEI 60664-1

Délai de mise sous tension :	100 ms

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Catégorie de surtension :	III se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	MTTFd = 205,4 annéesB10d = 190000

Position de montage :	Toutes positions

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Etat led :	Vert rétro-éclairage à DEL (fixe) pour indication de l?aiguille du cadranJaune LED (fixe)

Largeur :	22,5 mm

Tenue diélectrique :	2,5 kV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de

Normes :	CEI 61812-1UL 508

Règlement européen :	2004/108/CE - compatibilité électromagnétique2006/95/CE - directive basse tension

Certifications du produit :	RCMGLEACCECSACCCUL

Température de l'air ambiant en fonctionnement :	-20?60 oC

Température ambiante de stockage :	-40?70 oC

Degré de protection ip :	IP40 enveloppe: se conformer à CEI 60529IP50 face avant: se conformer à CEI 60529IP20 born

Degré de pollution :	3 se conformer à CEI 60664-1

Tenue aux vibrations :	20 m/sy (f= 10?150 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	15 gn non fonctionnant pour 11 ms se conformer à CEI 60068-2-275 gn en marche pour 11 ms s

Humidité relative :	95 % à 25?55 oC

Compatibilité électromagnétique :	Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capaci

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	98 g

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Type d'emballage 2 :	CAR

Nb produits dans l'emballage 2 :	1

Poids de l'emballage 2 :	100 g

Hauteur de l'emballage 2 :	2,6 cm

Largeur de l'emballage 2 :	8,2 cm

Longueur de l'emballage 2 :	9,5 cm

Type d'emballage 3 :	S02

Nb produits dans l'emballage 3 :	40

Poids de l'emballage 3 :	4,524 kg

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Courant nominal (a) :	8,0

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Fonction clignotement avec pause, temps fixe :	Oui

Fonction clignotement avec impulsion, temps fixe :	Oui

Fonction retardée à l'enclenchement :	Oui

Fonction glissant à l'enclenchement :	Oui

Plage temporelle (s) :	0,05

Fonction retardement du déclenchement :	Oui

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	1,0

Nombre de sorties, retardées, contact à fermeture :	1,0

Nombre de sorties, retardées, contact inverseur :	1,0

Adapté à un montage de profilés chapeaux :	Oui

Type de tension d'actionnement :	AC/DC

Qc boite :	1

Qct :	PF

Qc carton :	40
