Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

Harmony Time RE22 - relais tempo travail et repos - cde ext - 1OF - 24-240Vca/cc

TEMPORISATEUR RETARD DACT

Code article : SCHRE22R1ACMR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	278,7960 € / U


	Prix unitaire net HT
	148,2087 € / U
	soit :
	177,8504 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792403
Réf. fabricant : RE22R1ACMR

Informations complémentaires :
Harmony Time RE22 - relais tempo travail et repos - cde ext
- 1OF - 24-240Vca/cc

Poids :	0,1ákg

Compatibilité électromagnétique :	Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capaci

Etat led :	Vert rétro-éclairage à DEL (fixe) pour indication de lÆaiguille du cadranJaune LED (fixe)

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Tenue diélectrique :	2,5ákV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de

Degré de protection ip :	IP40 enveloppe: se conformer à CEI 60529IP50 face avant: se conformer à CEI 60529IP20 born

Tenue aux chocs mécaniques :	15 gn non fonctionnant pour 11áms se conformer à CEI 60068-2-275 gn en marche pour 11áms s

Plage de temporisation :	3...30 min1à10 s30...300 s10...100 s3...30 s30...300 min30...300 H0,3à3 s0,05...1 s3...30

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	2006/95/CE - directive basse tension2004/108/CE - compatibilité électromagnétique

Durée de vie électrique :	100000ácycle, 8áA à 250 V, AC-1100000ácycle, 2áA à 24 V, DC-1

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Type de commande :	Bouton rotatifBouton de diagnosticPotentiomètre externe

Tenue aux vibrations :	20 m/s² (f= 10à150áHz) se conformer à CEI 60068-2-6

Tension assignée de tenue aux chocs :	5ákV pour 1,2à50áµs se conformer à CEI 60664-1

Résistance d'isolement :	100 M? à 500áV CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Type et composition des contacts :	1áF/O contact temporisé, sans cadmium

Couple de serrage :	0,6à1áN.m se conformer à CEI 60947-1

Largeur d'impulsion du signal de commande :	100áms avec charge en parallèle30áms

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	B10d = 190000MTTFd = 205,4 années

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais de temporisation Harmony

Type de temporisation :	Enclenchement et déclenchement

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Degré de pollution :	3 se conformer à CEI 60664-1

Profil de circularité :	Informations de fin de vie

Temps de récupération :	120áms sur désexcitation

(us) tension d'alimentation :	24à240 V CA/CC 50/60 Hz

Type de produit ou équipement :	Relais double fonction

Statut environnemental de l'offre :	Produit Green Premium

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Certifications du produit :	CECCCGLULCSAEACRCM

Normes :	CEI 61812-1UL 508

Régulation reach :	Déclaration REACh

Matière du boîtier :	Auto-extinguible

Puissance consommée en w :	1,5áW à 240 V CC

Position de montage :	Toutes positions

Puissance consommée en va :	3áVA à 240 V CA

Humidité relative :	95á% à 25à55á°C

Courant commuté minimum :	10ámA à 5 V CC

Endurance mécanique :	10000000ácycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Finition du raccordement électrique :	borne à vis

Température de l'air ambiant en fonctionnement :	-20à60á°C

Température ambiante de stockage :	-40à70á°C

Plage temporelle (s) :	1080000,0

Libération de la tension d'entrée :	<= 2,4 V

Tension de coupure maximale :	250áV CA

Poids de l'emballage 2 :	4,405ákg

Poids de l'emballage 3 :	79,78ákg

Capacité de commutation en va :	2000áVA

Largeur :	22,5ámm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100áms

Hauteur de l'emballage 1 :	2,6ácm

Largeur de l'emballage 1 :	8,2ácm

Longueur de l'emballage 1 :	9,5ácm

Immunité aux micro-coupures :	10áms

Poids de l'emballage (kg) :	100ág

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	50ácm

Largeur de l'emballage 3 :	80ácm

Longueur de l'emballage 3 :	60ácm

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	RE22

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	24,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Courant de sortie nominal :	8áA

Courant commuté maximum :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	8,0

Fonction retardée à l'enclenchement :	Oui

Fonction retardement du déclenchement :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	1,0

Nombre de sorties, retardées, contact à fermeture :	1,0

Nombre de sorties, retardées, contact inverseur :	1,0

Adapté à un montage de profilés chapeaux :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SCHRE7MA11BU RE7MA11BU RE22R1ACMR Zelio Time RE22 relais tempo travail et repos c ext 1OF 24-240Vca/ harmony cde vca 3606480792403 schre22r1acmr

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

148,2087 € / U HT
177,8504 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRE22R1AKMR TEMPORISATEUR RETARD DACT 3606480792410		147,0157 € / U HT 176,4188 € / U TTC

	SCHRE22R1AMR TEMPORISATEUR RETARD DACT 3606480792366		69,5464 € / U HT 83,4557 € / U TTC

	SCHRE22R2ACMR TEMPORISATEUR RETARD DACT 3606480792519		130,7806 € / U HT 156,9367 € / U TTC

	SCHRGZR215 étrier maintien relais RXG 3606480689451		1,0463 € / U HT 1,2556 € / U TTC

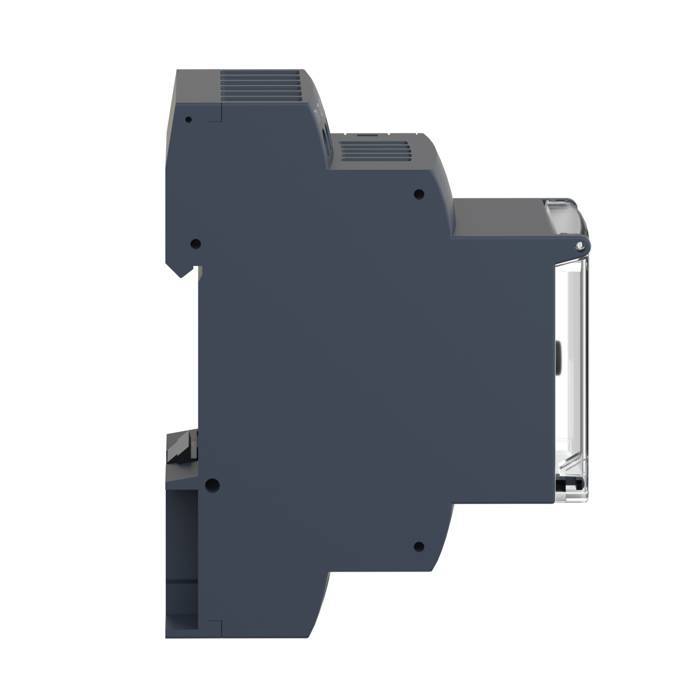

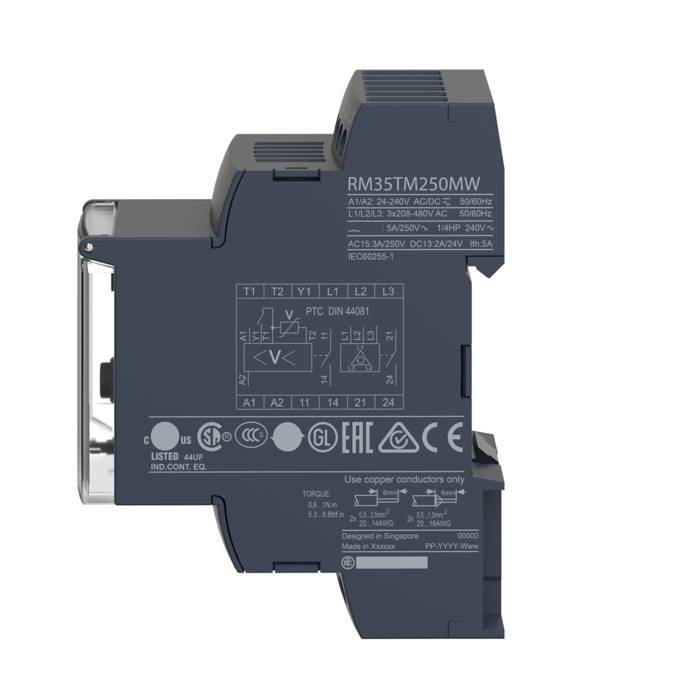

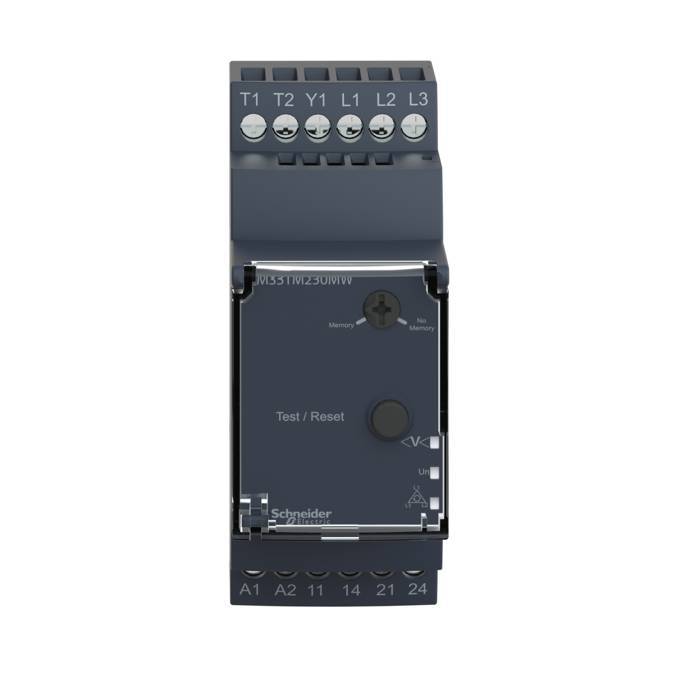

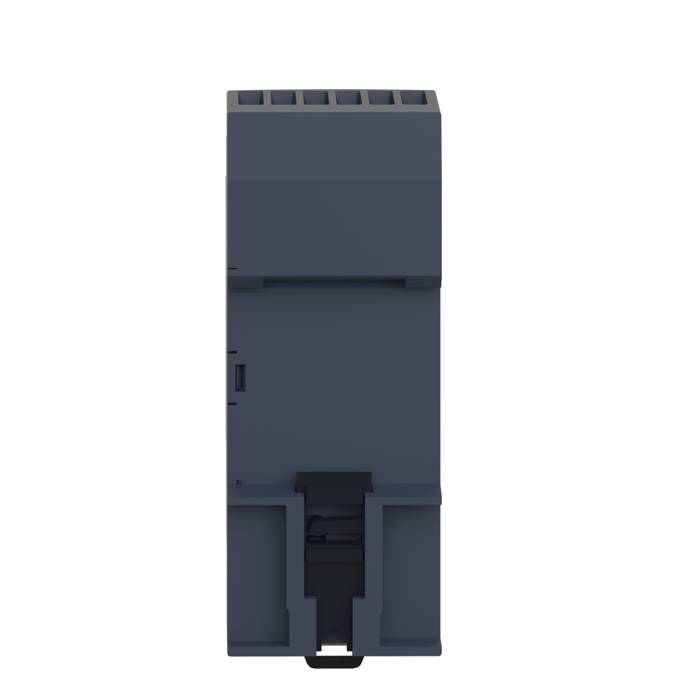

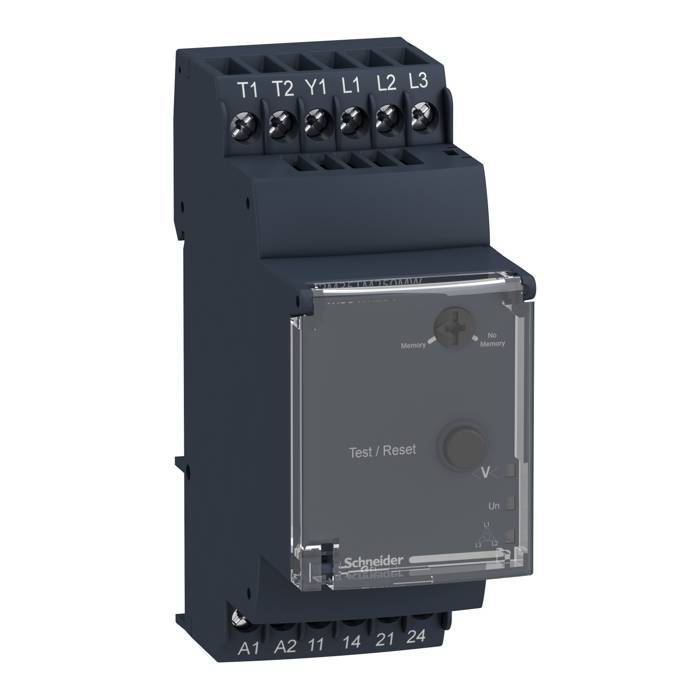

	SCHRM35TM250MW REL. PHASE ET TEMPERATURE MOTE 3389119405270		257,5933 € / U HT 309,1120 € / U TTC
