Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

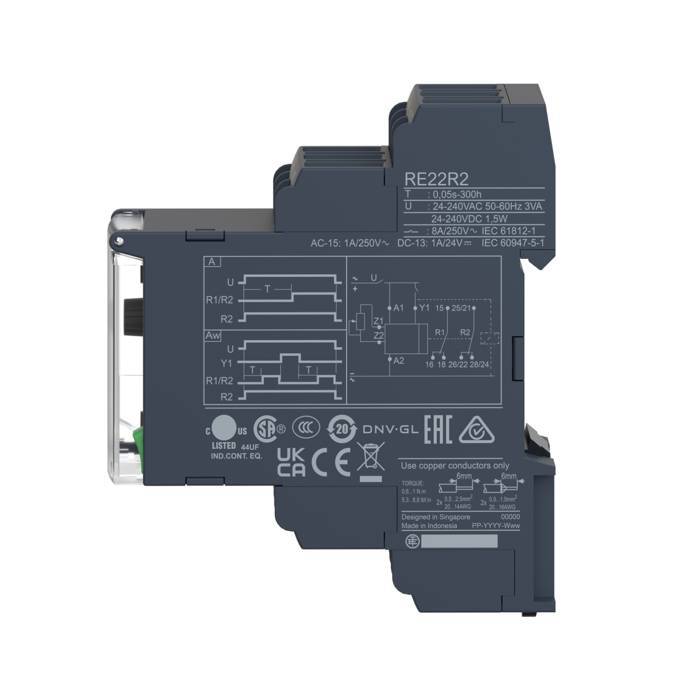

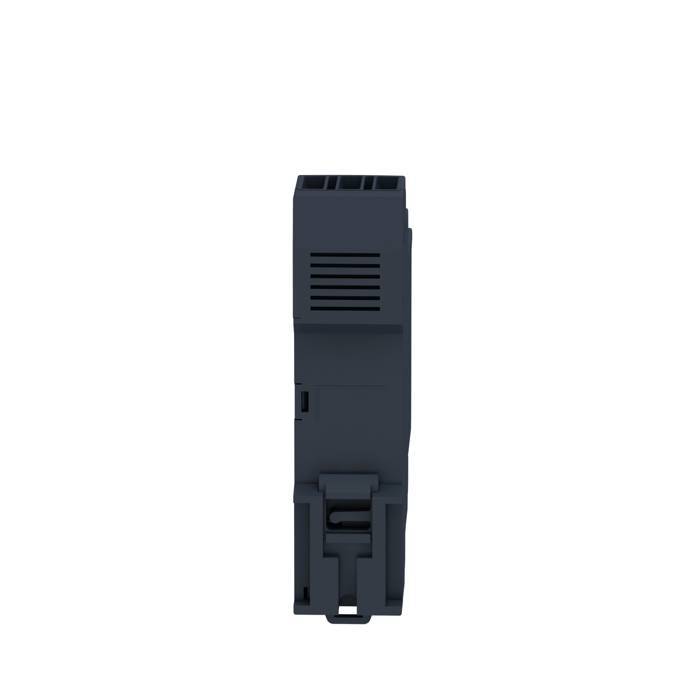

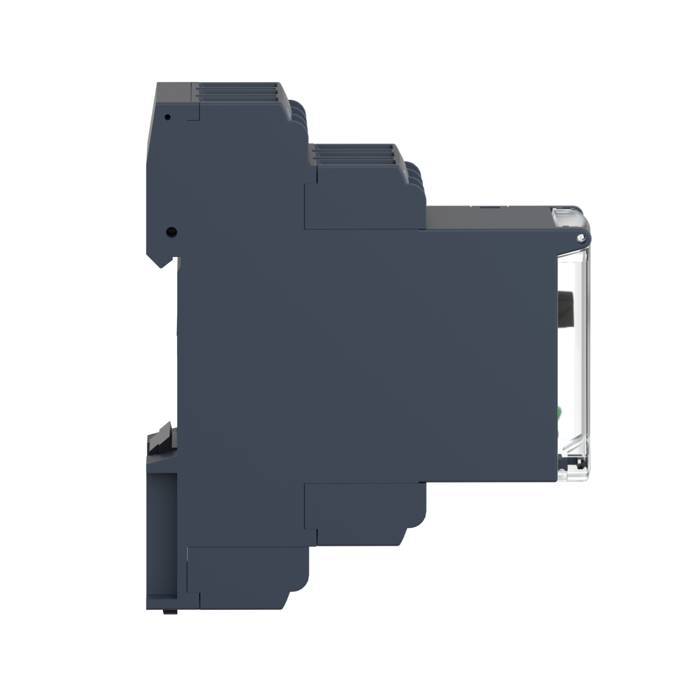

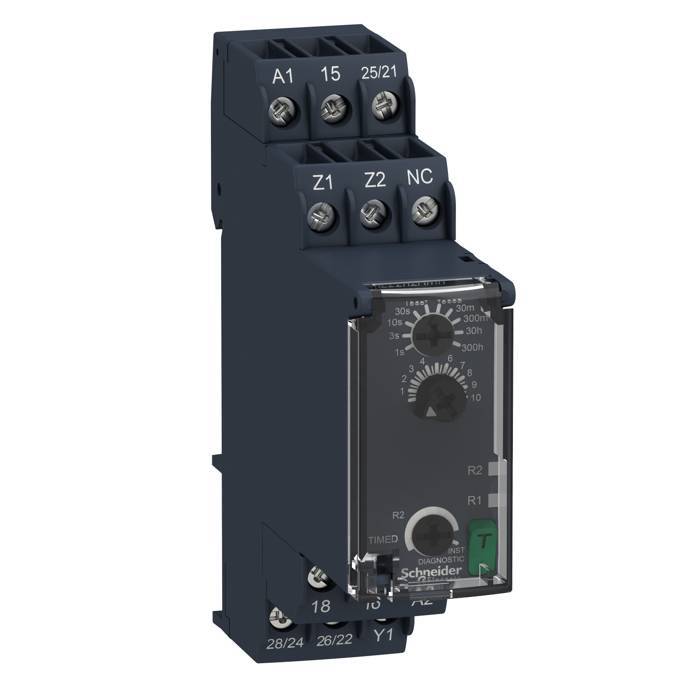

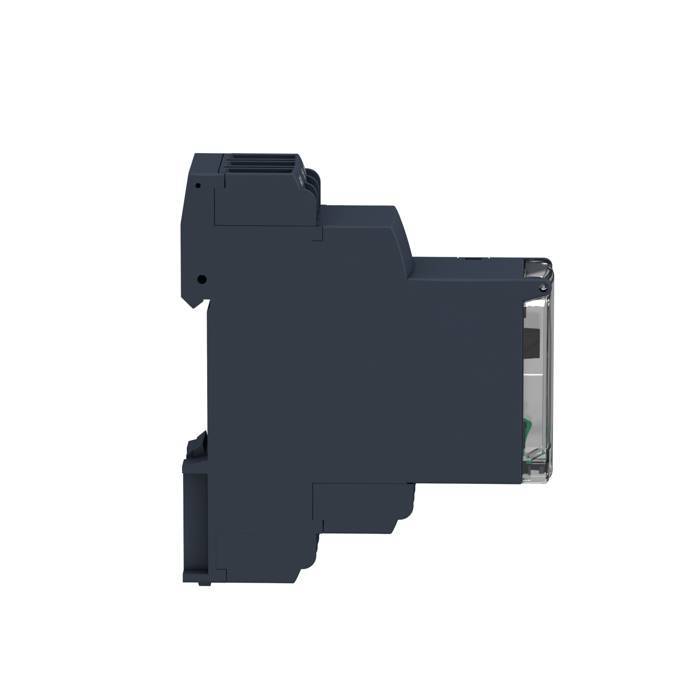

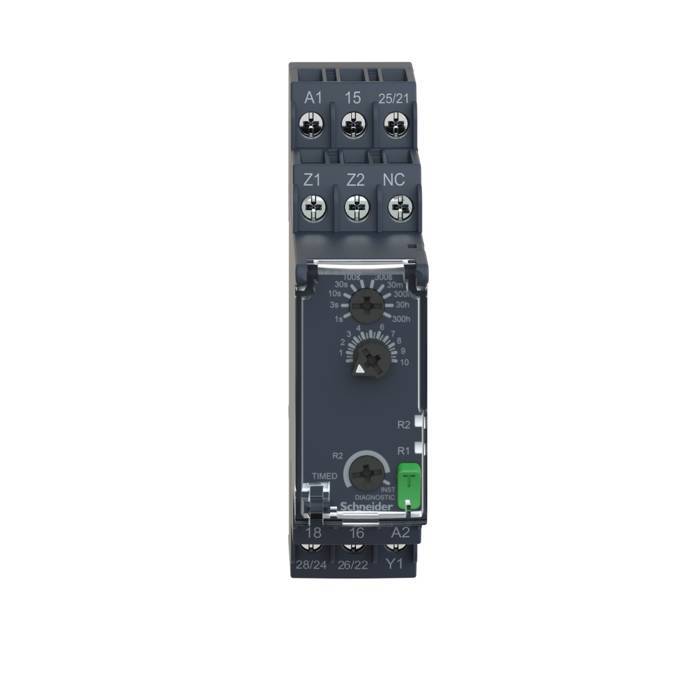

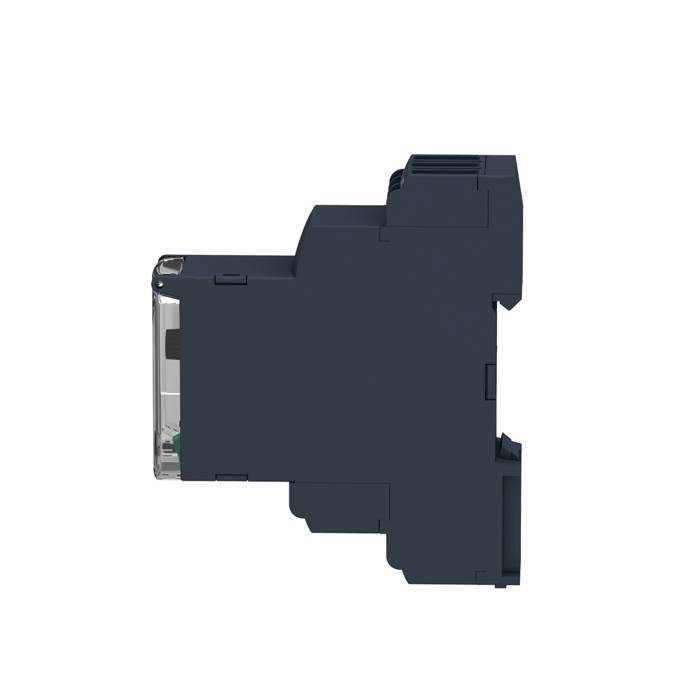

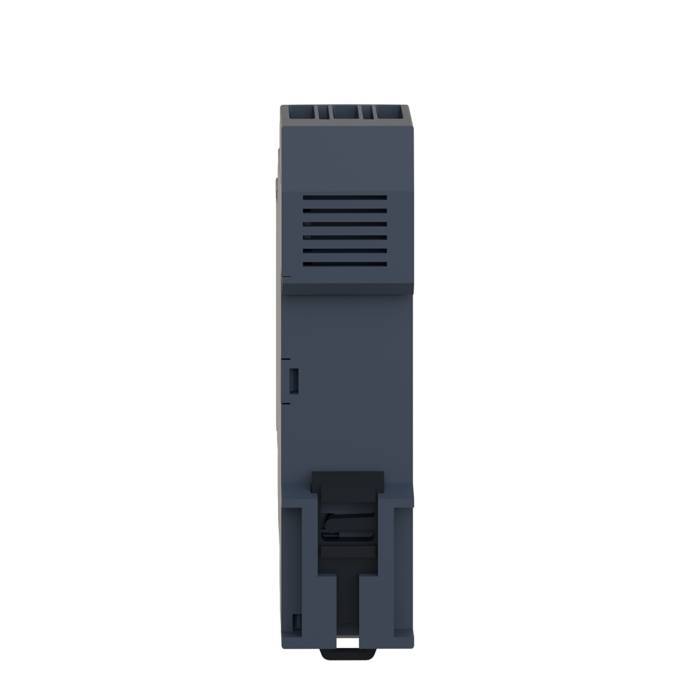

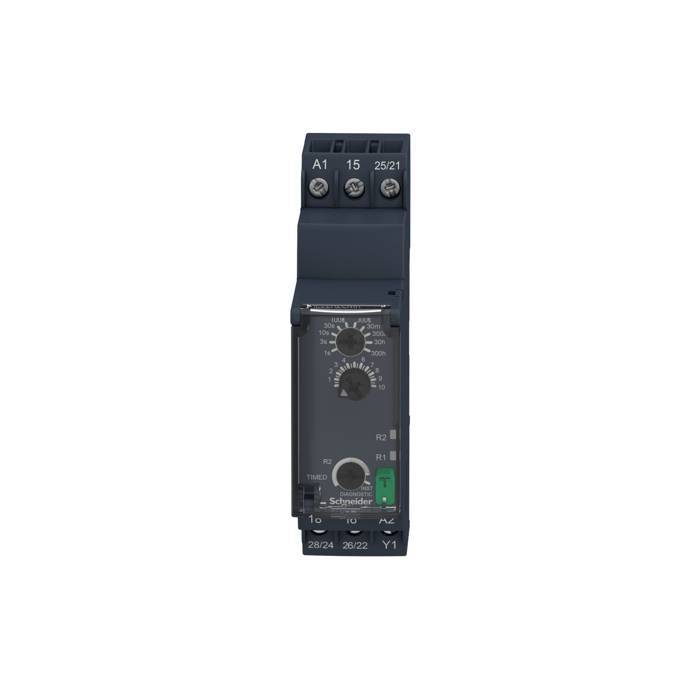

Harmony Time RE22 - relais tempo - 2OF - Ac - 1s à 300h - 24V à 240VACDC

TEMPORISATEUR RETARD DACT

Code article : SCHRE22R2ACMR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	246,0120 € / U


	Prix unitaire net HT
	130,7806 € / U
	soit :
	156,9367 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792519
Réf. fabricant : RE22R2ACMR

Informations complémentaires :
Harmony Time RE22 - relais temporisation - 2OF - Ac - 1s à
300h - 24V à 240VACDC - largeur : 22,5mm - IP20 (bornier),
IP40 (boitier), IP50 (face avant) - courant de sortie
nominal : 8A - enclenchement et déclenchement

Ip :	IP40 enveloppe: se conformer à CEI 60529IP50 face avant: se conformer à CEI 60529IP20 born

Poids :	0,105ákg

Type :	Relais fonction simple

Compatibilité électromagnétique :	Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capaci

Etat led :	Vert rétro-éclairage à DEL (fixe) pour indication de lÆaiguille du cadranJaune LED (fixe)

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Tenue diélectrique :	2,5ákV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de

Tenue aux chocs mécaniques :	15 gn non fonctionnant pour 11áms se conformer à CEI 60068-2-275 gn en marche pour 11áms s

Plage de temporisation :	3...30 H30...300 H0,05...1 s30...300 s0,3à3 s10...100 s1à10 s3...30 min30...300 min3...30

Type et composition des contacts :	1áF/O contact temporisé, sans cadmium1áF/O contact temporisé ou instantané, sans cadmium

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	2004/108/CE - compatibilité électromagnétique2006/95/CE - directive basse tension

Durée de vie électrique :	100000ácycle, 8áA à 250 V, AC-1100000ácycle, 2áA à 24 V, DC-1

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Tenue aux vibrations :	20 m/s² (f= 10à150áHz) se conformer à CEI 60068-2-6

Tension assignée de tenue aux chocs :	5ákV pour 1,2à50áµs se conformer à CEI 60664-1

Résistance d'isolement :	100 M? à 500áV CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Couple de serrage :	0,6à1áN.m se conformer à CEI 60947-1

Largeur d'impulsion du signal de commande :	100áms avec charge en parallèle30áms

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Type de commande :	Bouton rotatifBouton de diagnostic

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	MTTFd = 251,1 annéesB10d = 230000

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais de temporisation Harmony

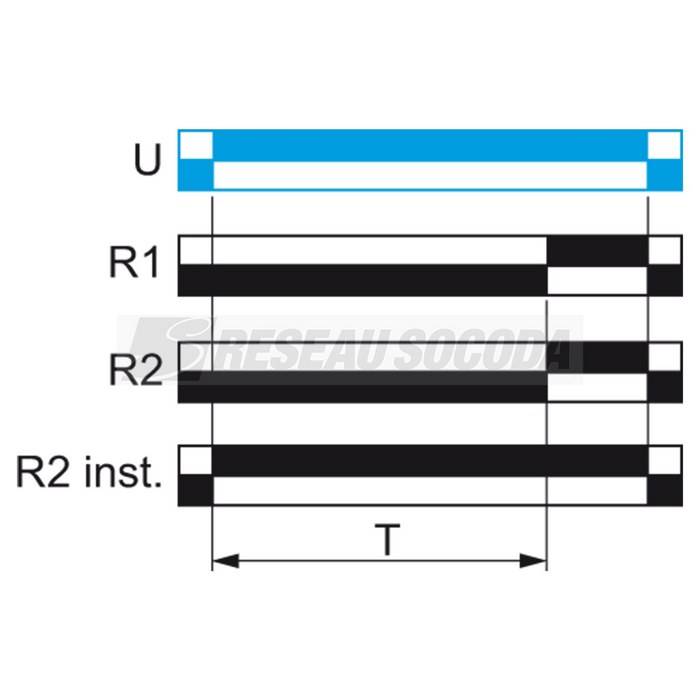

Type de temporisation :	Enclenchement et déclenchement

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Degré de pollution :	3 se conformer à CEI 60664-1

Profil de circularité :	Informations de fin de vie

Temps de récupération :	120áms sur désexcitation

(us) tension d'alimentation :	24à240 V CA/CC 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Certifications du produit :	RCMCCCCSAULEACCEGL

Normes :	UL 508CEI 61812-1

Régulation reach :	Déclaration REACh

Matière du boîtier :	Auto-extinguible

Puissance consommée en w :	1,5áW à 240 V CC

Position de montage :	Toutes positions

Puissance consommée en va :	3áVA à 240 V CA

Humidité relative :	95á% à 25à55á°C

Courant commuté minimum :	10ámA à 5 V CC

Endurance mécanique :	10000000ácycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Température de l'air ambiant en fonctionnement :	-20à60á°C

Température ambiante de stockage :	-40à70á°C

Libération de la tension d'entrée :	<= 2,4 V

Tension de coupure maximale :	250áV CA

Poids de l'emballage 3 :	86,18ákg

Capacité de commutation en va :	2000áVA

Largeur :	22,5ámm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100áms

Hauteur de l'emballage 1 :	8,2ácm

Largeur de l'emballage 1 :	9,5ácm

Longueur de l'emballage 1 :	2,6ácm

Immunité aux micro-coupures :	10áms

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	50ácm

Largeur de l'emballage 3 :	60ácm

Longueur de l'emballage 3 :	80ácm

Nom de l'appareil :	RE22

Courant de sortie nominal :	8áA

Courant commuté maximum :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	PAL

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SCHRE7MA13BU RE7MA13BU RE22R2ACMR Zelio Time RE22 relais tempo 2OF Ac 1s a 300h 24V 240VACDC RE7MA13 harmony vacdc 3606480792519 schre22r2acmr
