Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

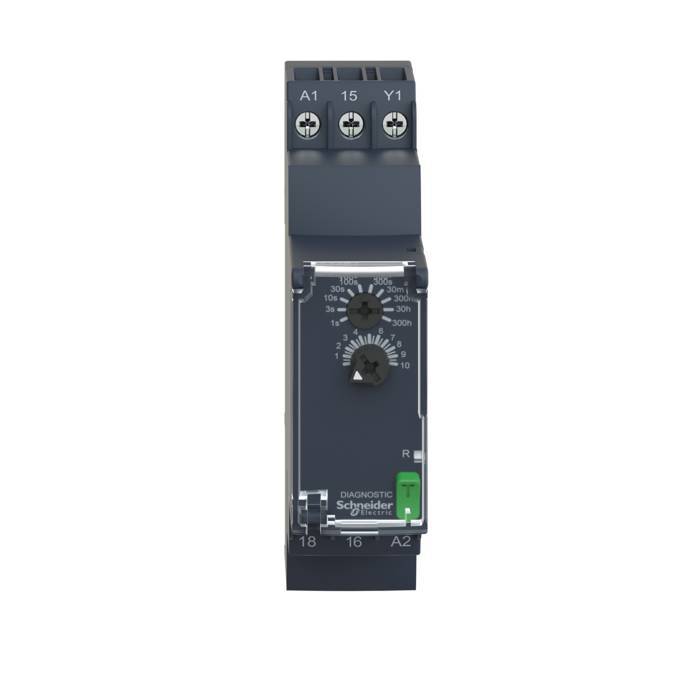

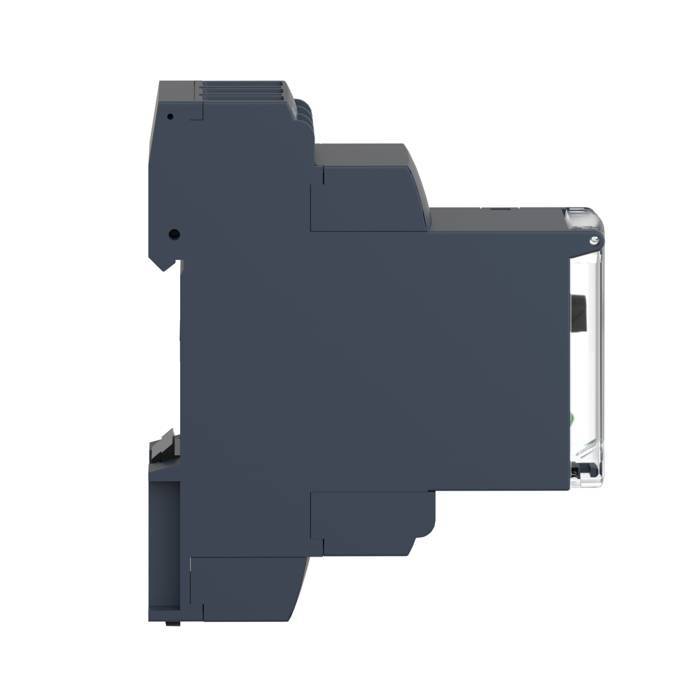

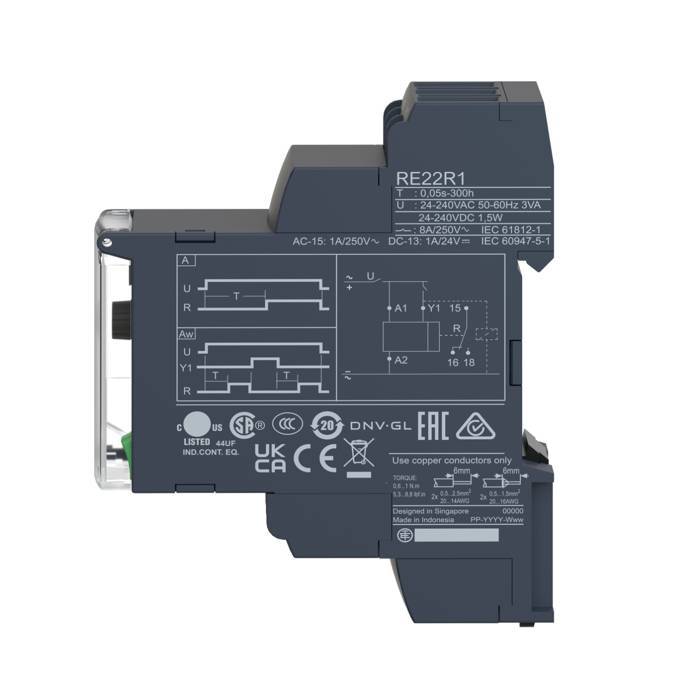

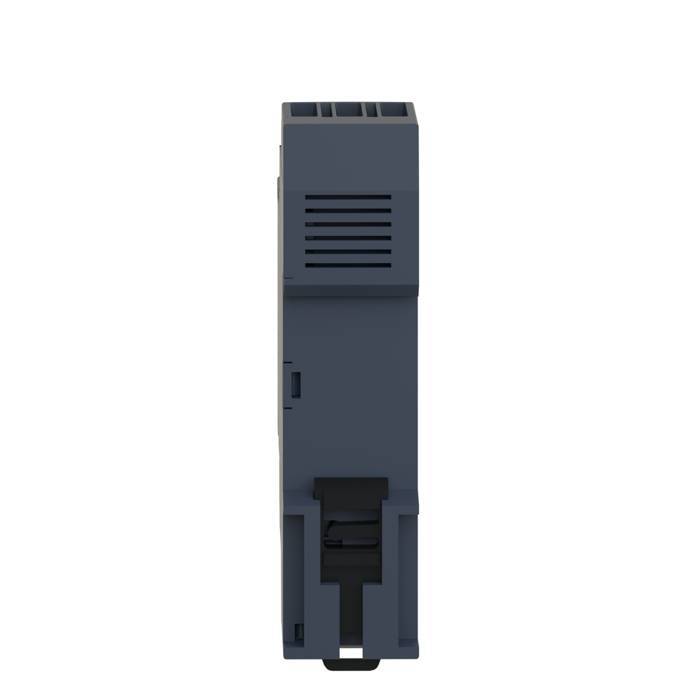

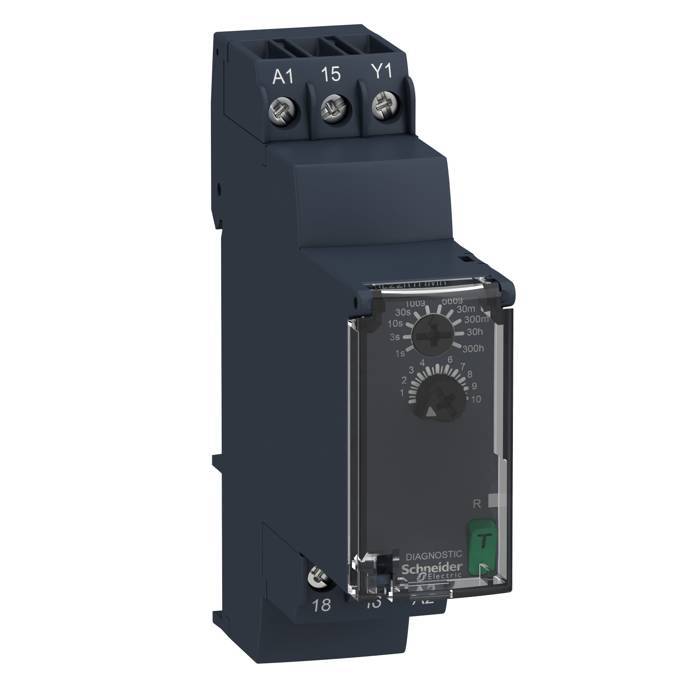

Harmony Time RE22 - relais tempo - 2OF - A Aw - 1s à 300h - 24V à 240VACDC

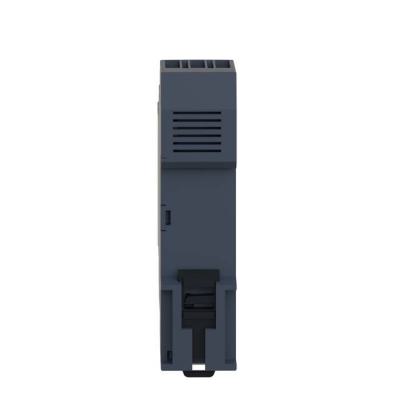

TEMPORISATEUR RETARD DACT

Code article : SCHRE22R2AMR

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	175,3080 € / U


	Prix unitaire net HT
	93,1942 € / U
	soit :
	111,8330 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792472
Réf. fabricant : RE22R2AMR

Informations complémentaires :
Harmony Time RE22 - relais tempo - 2OF - A Aw - 1s à 300h -
24V à 240VACDC - largeur : 22,5mm - IP20 (bornier), IP40
(boitier), IP50 (face avant) - courant de sortie nominal :
8A

Ip :	IP40 enveloppe: se conformer à CEI 60529IP20 bornes: se conformer à CEI 60529IP50 face ava

Poids :	0,105ákg

Type :	Dual function relay

Compatibilité électromagnétique :	Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capaci

Etat led :	Vert rétro-éclairage à DEL (fixe) pour indication de lÆaiguille du cadranJaune LED (fixe)

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Tenue diélectrique :	2,5ákV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de

Tenue aux chocs mécaniques :	15 gn non fonctionnant pour 11áms se conformer à CEI 60068-2-275 gn en marche pour 11áms s

Plage de temporisation :	0,05...1 s0,3à3 s3...30 H30...300 min10...100 s30...300 s3...30 s30...300 H1à10 s3...30 mi

Description des contacts :	1áF/O contact temporisé, sans cadmium1áF/O contact temporisé ou instantané, sans cadmium

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	2004/108/CE - compatibilité électromagnétique2006/95/CE - directive basse tension

Durée de vie électrique :	100000ácycle, 8áA à 250 V, AC-1100000ácycle, 2áA à 24 V, DC-1

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Type de commande :	Bouton rotatifBouton de diagnosticPotentiomètre externe

Tenue aux vibrations :	20 m/s² (f= 10à150áHz) se conformer à CEI 60068-2-6

Tension assignée de tenue aux chocs :	5ákV pour 1,2à50áµs se conformer à CEI 60664-1

Résistance d'isolement :	100 M? à 500áV CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Couple de serrage :	0,6à1áN.m se conformer à CEI 60947-1

Largeur d'impulsion du signal de commande :	100áms avec charge en parallèle30áms

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	B10d = 200000MTTFd = 216,8 années

Profil environnemental :	Profil environnemental du Produit

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Degré de pollution :	3 se conformer à CEI 60664-1

Profil de circularité :	Informations de fin de vie

Temps de récupération :	120áms sur désexcitation

(us) tension d'alimentation :	24à240 V CA/CC 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Gamme de produits :	Harmony Timer Relays

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Certifications du produit :	CECCCGLULRCMEACCSA

Normes :	UL 508CEI 61812-1

Régulation reach :	Déclaration REACh

Matière du boîtier :	Auto-extinguible

Puissance consommée en w :	1,5áW à 240 V CC

Position de montage :	Toutes positions

Puissance consommée en va :	3áVA à 240 V CA

Humidité relative :	95á% à 25à55á°C

Type de temporisation :	Power on-delay

Courant commuté minimum :	10ámA à 5 V CC

Endurance mécanique :	10000000ácycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Température de l'air ambiant en fonctionnement :	-20à60á°C

Température ambiante de stockage :	-40à70á°C

Libération de la tension d'entrée :	<= 2,4 V

Tension de coupure maximale :	250áV CA

Poids de l'emballage 3 :	72,96ákg

Capacité de commutation en va :	2000áVA

Largeur :	22,5ámm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100áms

Hauteur de l'emballage 1 :	2,6ácm

Largeur de l'emballage 1 :	8,2ácm

Longueur de l'emballage 1 :	9,5ácm

Immunité aux micro-coupures :	10áms

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	75ácm

Largeur de l'emballage 3 :	60ácm

Longueur de l'emballage 3 :	80ácm

Nom de l'appareil :	RE22

Courant de sortie nominal :	8áA

Courant commuté maximum :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SCHRE7TP13BU RE7TP13BU RE22R2AMR Zelio Time RE22 relais tempo 2OF A Aw 1s a 300h 24V 240VACDC RE7TP1 harmony vacdc 3606480792472 schre22r2amr
