Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

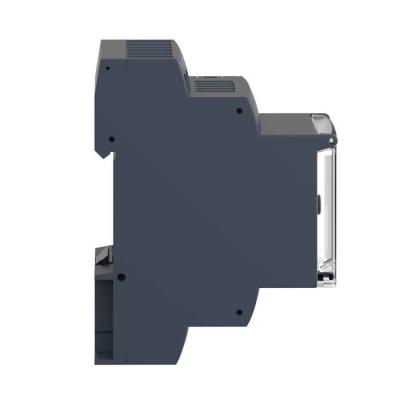

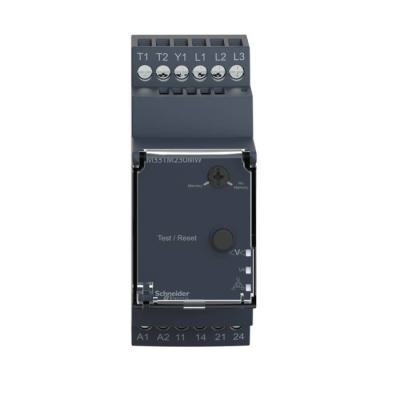

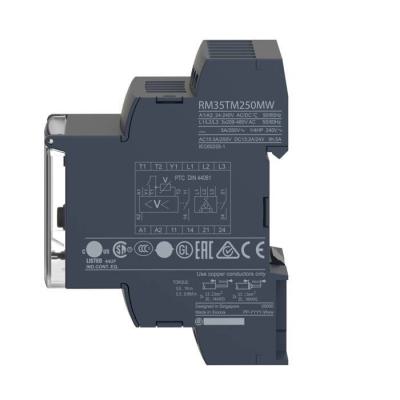

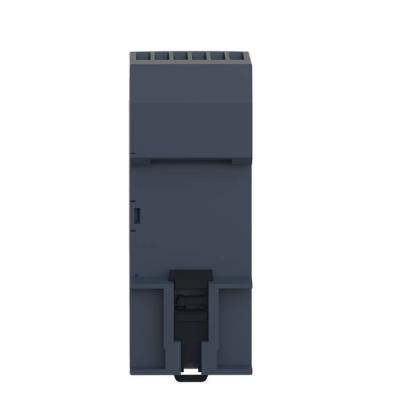

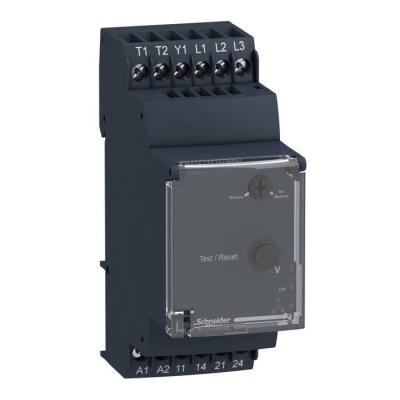

Harmony RM35-T relais de contrôle tension et temp du moteur - 24..240Vca/cc - 2F

REL. PHASE ET TEMPERATURE MOTE

Code article : SCHRM35TM250MW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	484,5600 € / U


	Prix unitaire net HT
	257,5933 € / U
	soit :
	309,1120 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405270
Réf. fabricant : RM35TM250MW

Informations complémentaires :
Harmony RM35-T relais de contrôle tension et temp du moteur
- 24..240Vca/cc - 2F - pour alimentation triphasée - sans
temporisation - largeur : 35mm - IP20, IP30

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	7,145 kg

Type :	Relais de contrôle 3 phases

Résistance d'isolement :	> 500 M à 500 V CC entre alimentation et sortie relais se conformer à CEI 60255-5> 500 M à

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Paramètres surveillés par le relais :	Détection de défauts de phaseSéquence de phasesBouton de test/remise à wéroTempérature de

Signalisation locale :	pourpuissance ON LED (vert) pourphase de relais (R2) LED (jaune) pourtempérature du relais

Tenue aux vibrations :	0,35 mm (f= 557,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6150 Hz) se conformer à CEI

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique

Courant de court-circuit :	0,007 A circuit de détection de température (bornes T1-T2 court-circuitées)

(uc) tension circuit de commande :	<= 3,6 V de circuit de contrôle de température (bornes T1-T2 ouvertes)

Plage de mesure :	208...480 V tension CA0...20 Ohm détection des courts-circuits

Seuil de déclenchement :	3100 Ohm +/- 10 % pour circuit de contrôle de température

Seuil de réinitialisation :	1650 Ohm +/- 10 % pour circuit de contrôle de température

Temps de réponse :	> 50 ms (entrée Y1 (contact Y1-T1) et bouton-poussoir)

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Type de relais :	Relais de contrôle de la température du moteur

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Résistance maximale :	1500 Ohm pour capteur de température à 20 °C

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Position de montage :	Toutes positions sans déclassement

Profil environnemental :	Profil environnemental du Produit

(ui) tension assignée d'isolement :	400 V se conformer à CEI 60664-1

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Normes :	EN/IEC 60255-6CEI 60034-11-2

Degré de pollution :	3 se conformer à CEI 60664-1

Application spécifique du produit :	Pour alimentation triphasée

Gamme de produits :	Relais de contrôle Harmony

Limites de la tension d'alimentation :	20,4264 V CA20,4264 V CC

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Statut environnemental de l'offre :	Produit Green Premium

Puissance consommée en va :	04 VA à 24240 V CA

Fréquence circuit de commande :	50...60 Hz +/- 10 %

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn

Fréquence d'alimentation :	50/60 Hz +/- 10 %

Certifications du produit :	CSAC-TickGOSTULGL

Régulation reach :	Déclaration REACh

Tension de coupure maximale :	250 V CA250 V CC

Temps de reset :	10000 ms sortie

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Immunité aux micro coupures :	20 ms à 20,4 V

Courant commuté maximum :	5 A CA5 A CC

Limites de tension de mesure :	176528 V CA

Plage d'utilisation en tension :	176 à 528 V

Endurance électrique :	10000 cycle

Time delay :	Fixé 0,3 s

Tension et type de circuit de commande :	24...240 V

Température ambiante de stockage :	-4070 °C

Température de fonctionnement :	-2050 °C

Power consumption :	0,5 W CC

Résistance entre bornes :	602 mOhm

Capacité de commutation en va :	1250 VA

Garantie :	18 mois

Nom du relais :	RM35TM

Delay at power up :	500 ms

Hauteur de l'emballage 1 :	7,8 cm

Largeur de l'emballage 1 :	4,5 cm

Longueur de l'emballage 1 :	9,7 cm

Description des contacts :	2 "F"

Largeur :	35 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Onde de choc non-dissipative :	4 kV

Courant de sortie nominal :	5 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Contacts de sortie :	2F

Marquage :	CE

Nb produits dans l'emballage 2 :	48

Qc carton :	48

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM35TM250MW 5TM250MW RM35TM250MW Zelio RM35-T relais controle tension et temp du moteur 24..240Vca/c harmony contrôle vca 3389119405270 schrm35tm250mw
