Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

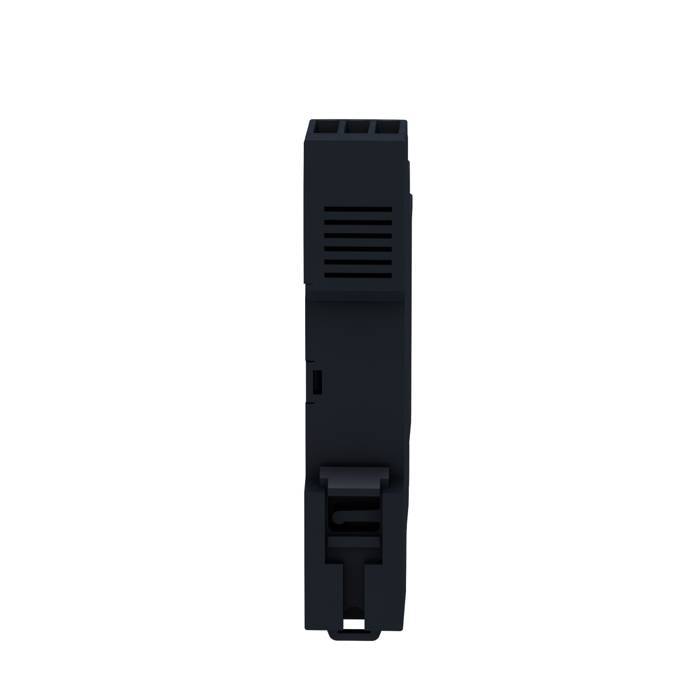

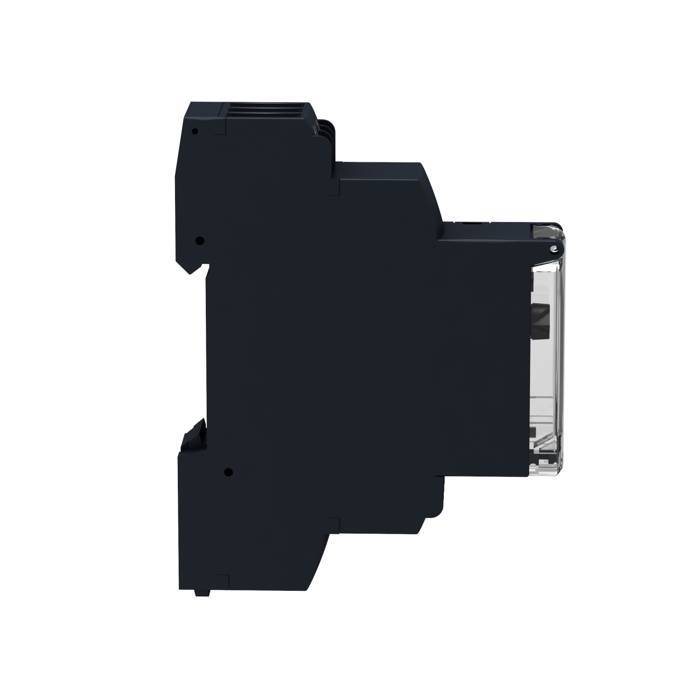

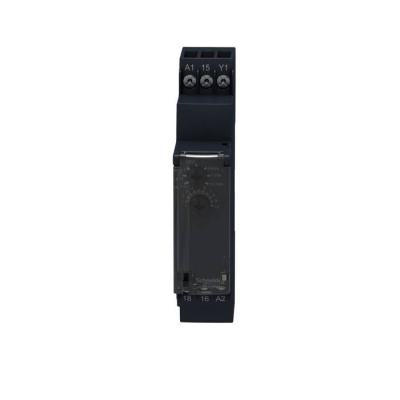

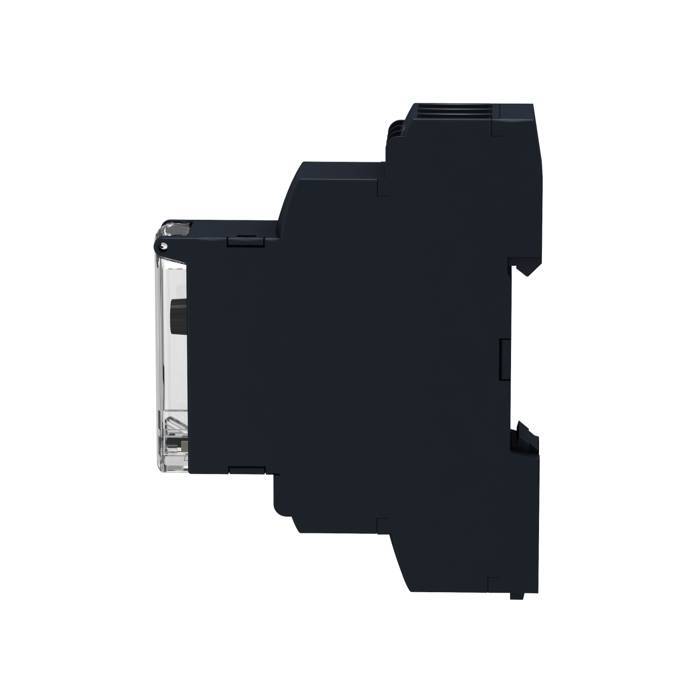

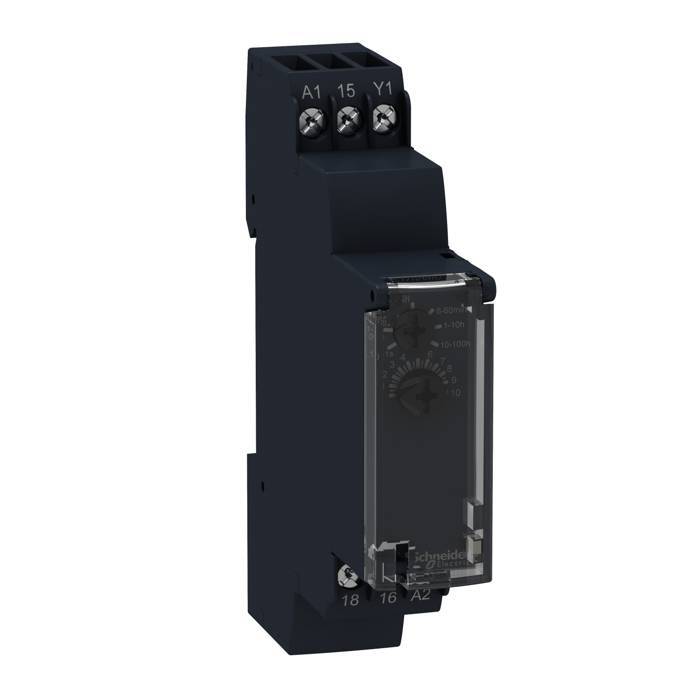

Harmony Time RE17 - relais tempo bifonction - 1OF - 24Vcc 24 à 240Vca

TEMPO PASSAGE 24VDC 24 24 0VAC

Code article : SCHRE17RHMU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	105,7200 € / U


	Prix unitaire net HT
	56,2010 € / U
	soit :
	67,4412 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480552700
Réf. fabricant : RE17RHMU

Informations complémentaires :
Harmony Time RE17 - relais tempo bifonction - 1OF - 24Vcc
24 à 240Vca - largeur : 17,5mm - H90mmxP72mm - IP20
(bornier), IP40 (boitier), IP50 (face avant) - courant de
sortie nominal : 8A - temporisation : intervalle

Ip :	IP20 se conformer à CEI 60529 (bornier)IP40 se conformer à CEI 60529 (enveloppe)IP50 se co

Poids :	3,534 kg

Type :	Dual function relay

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques: (en contact) ,niveau 3,6 kV se conformer à

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Signalisation locale :	Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en coursVoyant DEL 80 %

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Normes :	EN 61000-6-4EN 61000-6-12006/95/ECEN 61000-6-3CEI 61812-12004/108/ECEN 61000-6-2

Position de montage :	Toutes positions par rapport au plan de montage vertical normal

Durée de vie électrique :	100000 cycle pour résistive charge (8 A à 250 V CA maximum)

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Tenue diélectrique :	2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1

Largeur d'impulsion du signal de commande :	100 ms avec charge en parallèle typique30 ms typique

Humidité relative :	93 % sans condensation se conformer à CEI 60068-2-30

Tenue aux vibrations :	20 m/s² (f= 10150 Hz) se conformer à CEI 60068-2-6

Plage de temporisation :	10100 H0,11 s660 min110 s110 min660 s110 H

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance d'isolement :	100 M à 500 V CC se conformer à CEI 60664-1

Fonctionnalité :	Temporisateur avec retard à l'enclenchement

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	B10d = 270000MTTFd = 296,8 années

Profil environnemental :	Profil environnemental du Produit

Temps de reset :	120 ms sur désexcitation typique

Régulation rohs chine :	Déclaration RoHS pour la Chine

(us) tension d'alimentation :	24240 V CA 50/60 Hz24 V CC

Profil de circularité :	Informations de fin de vie

(uimp) tension assignée de tenue aux chocs :	5 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Gamme de produits :	Harmony Timer Relays

Type de commande :	Sélecteur face avant

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Puissance consommée en va :	032 VA à 240 V CA

Régulation reach :	Déclaration REACh

Matière du boîtier :	Auto-extinguible

Puissance consommée maximale en w :	0,6 W à 24 V CC

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Matière des contacts :	Sans cadmium

Plage temporelle (s) :	0,1 360000,0

Dérive en tension :	+/- 0,2 %/V

Finition du raccordement électrique :	borne à vis

Certifications du produit :	cULusCSAGL

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	24,0 240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0 240,0

Courant commuté maximum :	8 A CA/CC

Température ambiante de stockage :	-3060 °C

Température de l'air ambiant en fonctionnement :	-2060 °C

Tension d'alimentation de courant nominal us cc (v) :	24,0 24,0

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	73,56 kg

Largeur :	17,5 mm

Pouvoir de coupure :	2000 VA

Largeur de l'emballage 1 :	11,2 cm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100 ms

Longueur de l'emballage 1 :	7,5 cm

Nom de l'appareil :	RE17R

Type de temporisation :	H, Ht

Description des contacts :	1 F/O

Hauteur :	90 mm

Profondeur :	72 mm

Facteur de marche :	100 %

Fréquence de fonctionnement :	10 Hz

Immunité aux micro-coupures :	20 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	70 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Type de tension d'actionnement :	AC/DC

Libération de la tension d'entrée :	10 V

Code de compatibilité :	RE17

Hauteur de l'emballage 1 :	2 cm

Largeur (mm) :	17,5

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Courant de sortie nominal :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	PAL

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	8,0

Fonction retardement du déclenchement :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	1,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	1,0

Adapté à un montage de profilés chapeaux :	Oui

Marquage :	CE

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RE17RHMU 7RHMU RE17RHMU Zelio Time RE17 relais tempo bifonction 1OF 24Vcc 24 a 240Vca harmony vcc vca 3606480552700 schre17rhmu
