Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

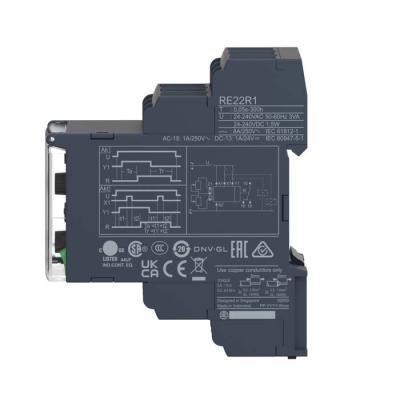

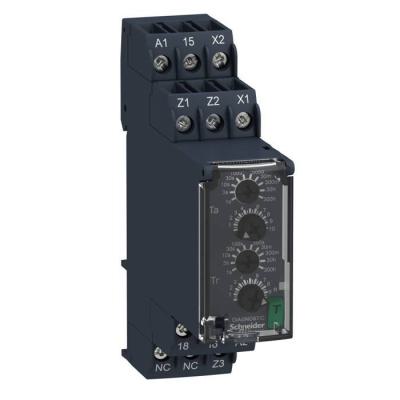

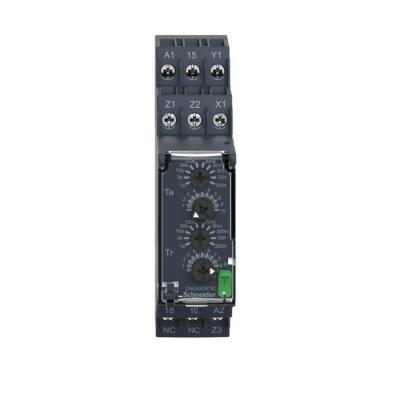

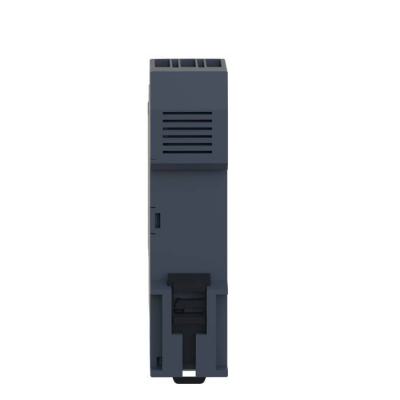

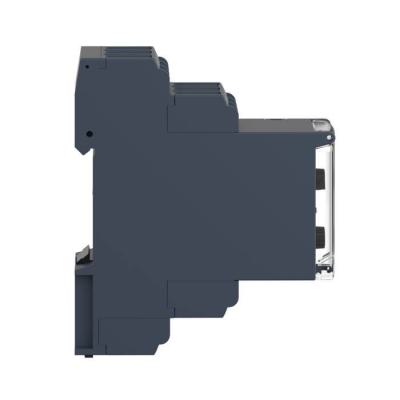

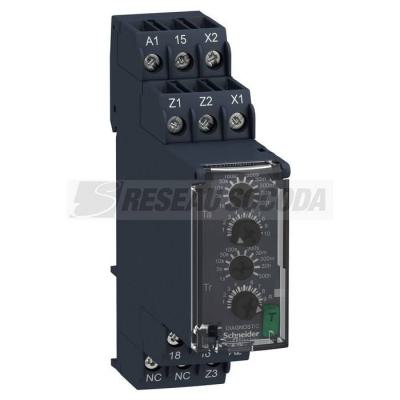

Harmony Time RE22 - relais tempo multifonctions - 1OF - 24 à 240Vca/cc

RECYCLEUR ASYMETRIQUE

Code article : SCHRE22R1MLMR

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	206,6640 € / U


	Prix unitaire net HT
	109,8631 € / U
	soit :
	131,8357 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792441
Réf. fabricant : RE22R1MLMR

Informations complémentaires :
Harmony Time RE22 - relais tempo multifonctions - 1OF - 24
à 240Vca/cc - largeur : 22,5mm - IP20 (bornier), IP40
(boitier), IP50 (face avant) - courant de sortie nominal :
8A

Ip :	IP40 enveloppe: se conformer à CEI 60529IP50 face avant: se conformer à CEI 60529IP20 born

Poids :	4,735 kg

Type :	Relais multifonctions

Compatibilité électromagnétique :	Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capaci

Etat led :	Vert rétro-éclairage à DEL (fixe) pour indication de lÆaiguille du cadranJaune LED (fixe)

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Tenue diélectrique :	2,5 kV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de

Tenue aux chocs mécaniques :	15 gn non fonctionnant pour 11 ms se conformer à CEI 60068-2-275 gn en marche pour 11 ms s

Plage de temporisation :	0,05...1 s30...300 min30...300 H30...300 s3...30 H0,3 3 s3...30 min3...30 s10...100 s1 10

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	2004/108/CE - compatibilité électromagnétique2006/95/CE - directive basse tension

Durée de vie électrique :	100000 cycle, 8 A à 250 V, AC-1100000 cycle, 2 A à 24 V, DC-1

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Type de commande :	Bouton rotatifBouton de diagnosticPotentiomètre externe

Tenue aux vibrations :	20 m/s² (f= 10 150 Hz) se conformer à CEI 60068-2-6

Tension assignée de tenue aux chocs :	5 kV pour 1,2 50 µs se conformer à CEI 60664-1

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Type et composition des contacts :	1 F/O contact temporisé, sans cadmium

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Largeur d'impulsion du signal de commande :	100 ms avec charge en parallèle30 ms

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais de temporisation Harmony

Données de fiabilité de la sécurité :	MTTFd = 194 annéesB10d = 180000

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Degré de pollution :	3 se conformer à CEI 60664-1

Profil de circularité :	Informations de fin de vie

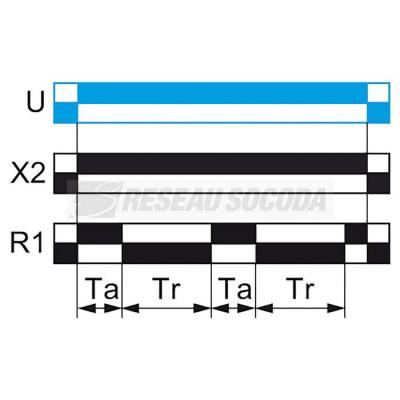

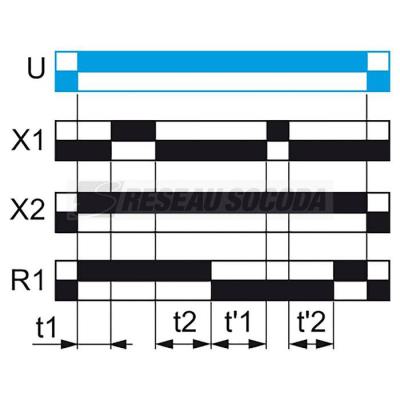

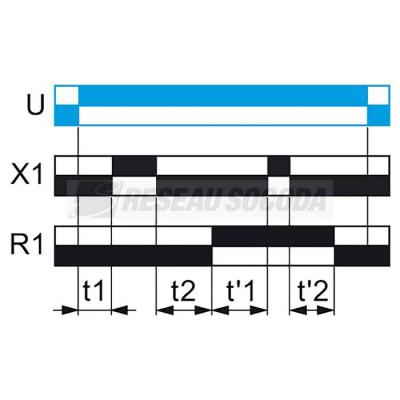

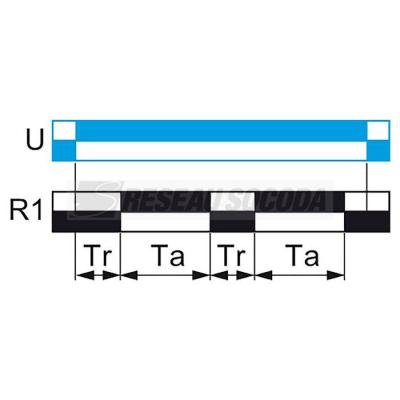

Type de temporisation :	Clignotement asymétrique

Temps de récupération :	120 ms sur désexcitation

(us) tension d'alimentation :	24 240 V CA/CC 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Certifications du produit :	EACULGLCSARCMCCCCE

Normes :	CEI 61812-1UL 508

Régulation reach :	Déclaration REACh

Matière du boitier :	Auto-extinguible

Puissance consommée en w :	1,5 W à 240 V CC

Position de montage :	Toutes positions

Puissance consommée en va :	3 VA à 240 V CA

Humidité relative :	95 % à 25 55 °C

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Finition du raccordement électrique :	borne à vis

Température de l'air ambiant en fonctionnement :	-20 60 °C

Température ambiante de stockage :	-40 70 °C

Plage temporelle (s) :	1080000,0

Libération de la tension d'entrée :	<= 2,4 V

Tension de coupure maximale :	250 V CA

Poids de l'emballage 3 :	86,18 kg

Capacité de commutation en va :	2000 VA

Largeur :	22,5 mm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100 ms

Hauteur de l'emballage 1 :	8,2 cm

Largeur de l'emballage 1 :	9,5 cm

Longueur de l'emballage 1 :	2,6 cm

Immunité aux micro-coupures :	10 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	50 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	RE22

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Courant de sortie nominal :	8 A

Courant commuté maximum :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	PAL

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	8,0

Fonction cadencée avec pause, variable :	Oui

Fonction cadencée avec impulsion, variable :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	1,0

Nombre de sorties, retardées, contact à fermeture :	1,0

Nombre de sorties, retardées, contact inverseur :	1,0

Adapté à un montage de profilés chapeaux :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : SCHRE7CV11BU RE7CV11BU RE22R1MLMR Zelio Time RE22 relais tempo multifonctions 1OF 24 a 240Vca/cc RE7 harmony vca 3606480792441 schre22r1mlmr

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

109,8631 € / U HT
131,8357 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

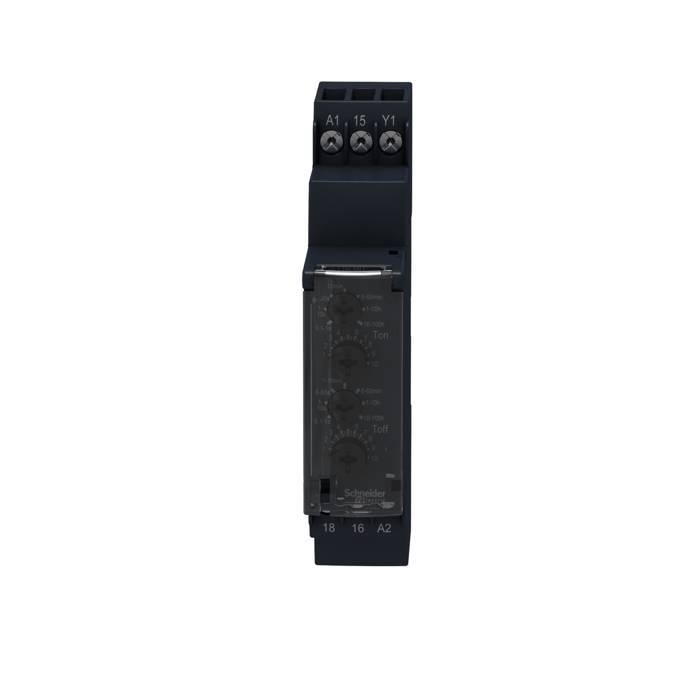

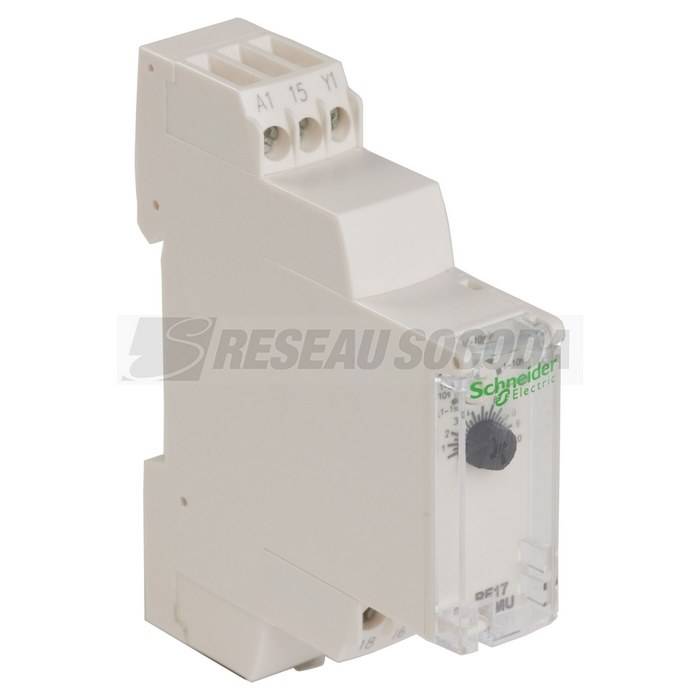

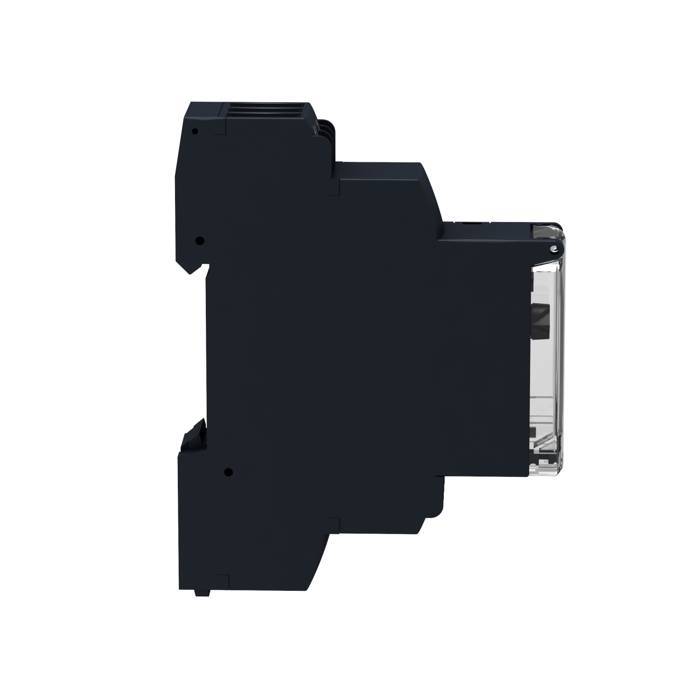

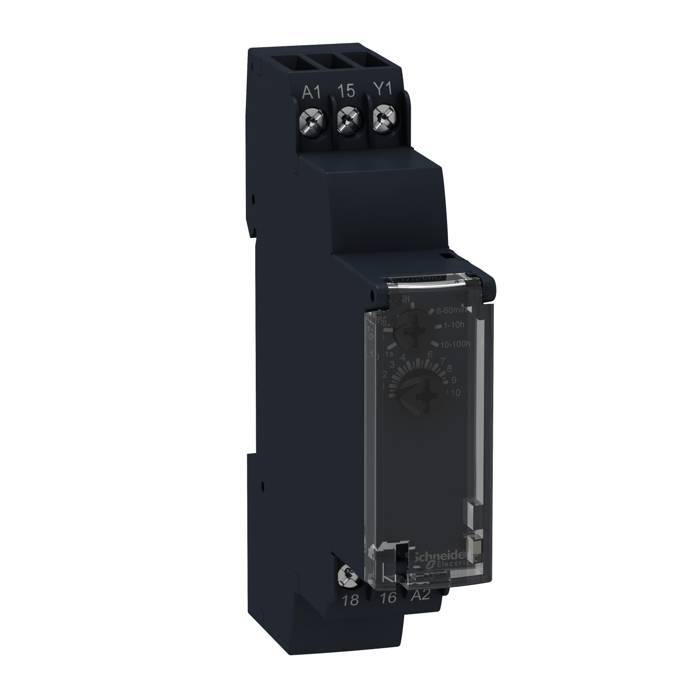

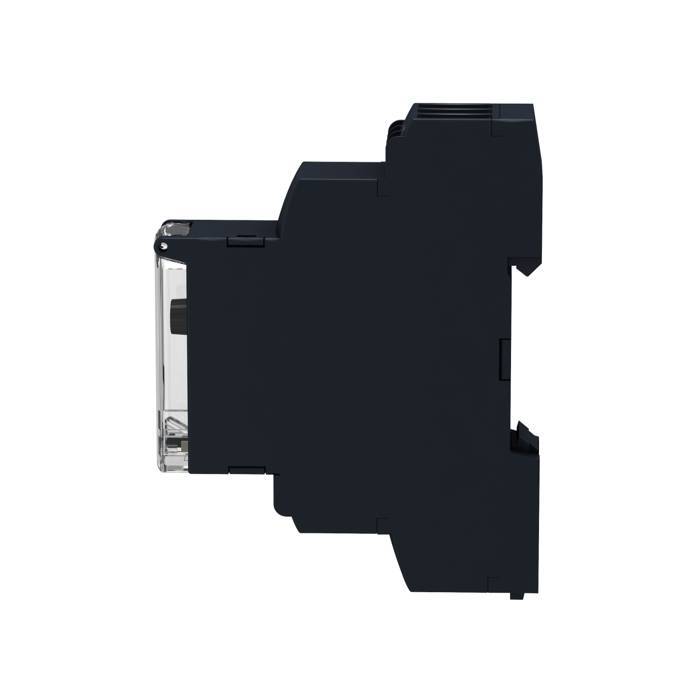

	SCHRE17RAMU TEMPO TRAV.24VDC 24 240VA C 3606480552670		50,9318 € / U HT 61,1182 € / U TTC	U	Ajouter

	SCHRE17RCMU TEMPO REPOS 24VDC 24 240V AC 3606480552694		55,8693 € / U HT 67,0432 € / U TTC	U	Ajouter

	SCHRE17RHMU TEMPO PASSAGE 24VDC 24 24 0VAC 3606480552700		56,2010 € / U HT 67,4412 € / U TTC

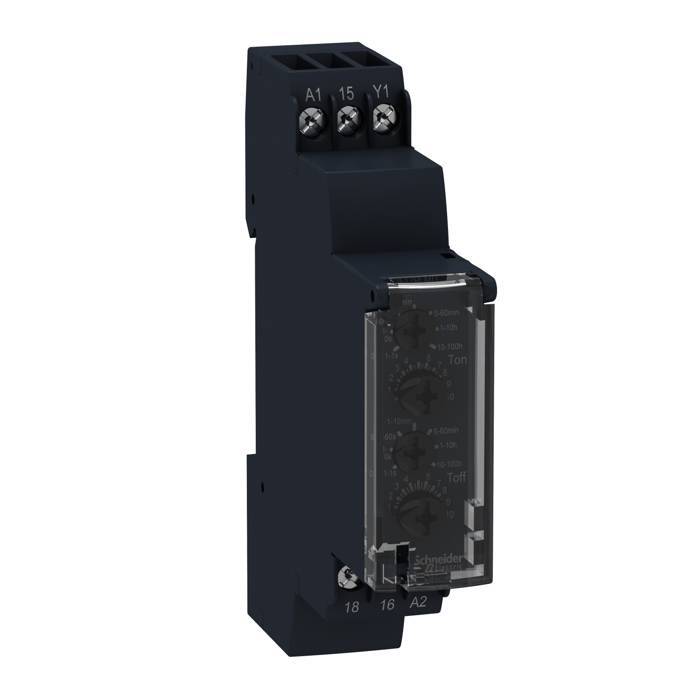

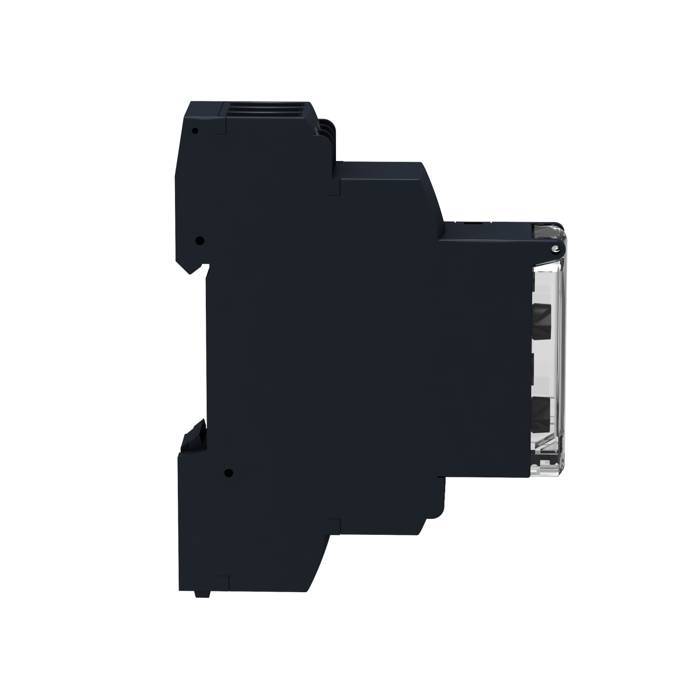

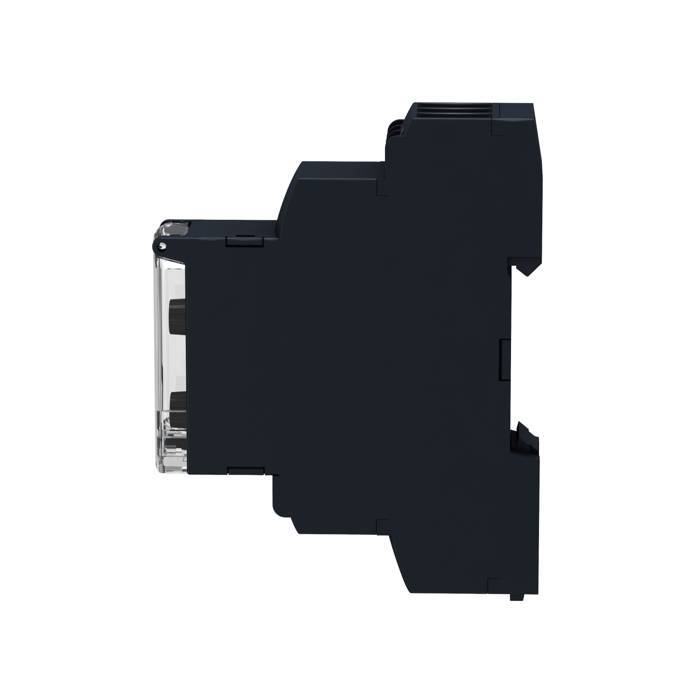

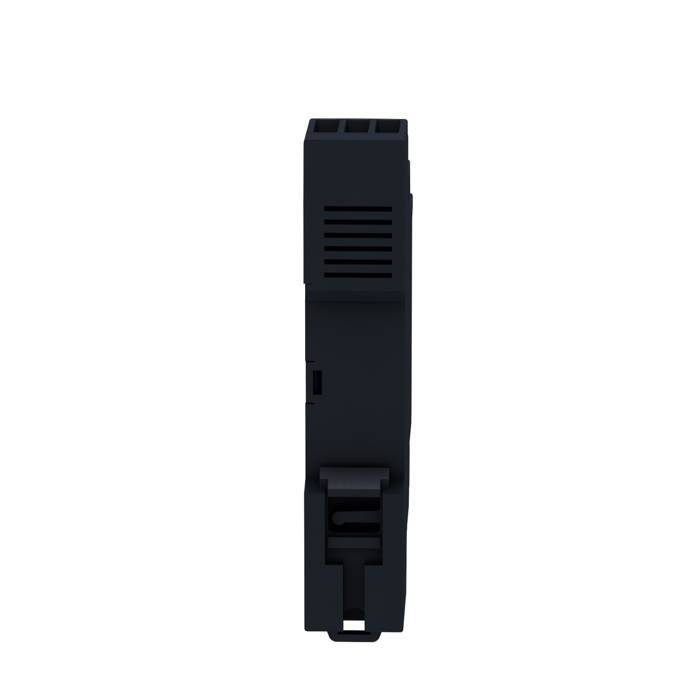

	SCHRE17RLMU CLIGNOTEUR 24VDC 24 240VA C 3606480552724		88,2694 € / U HT 105,9233 € / U TTC	U	Ajouter

	SCHRE17RMMU TEMPO MULTI 24VDC 24 240V AC 3606480552755		85,0223 € / U HT 102,0268 € / U TTC

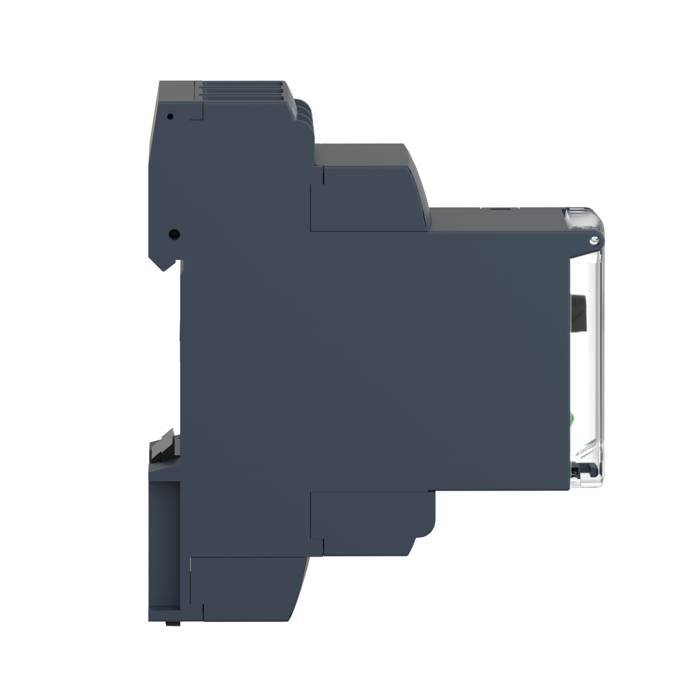

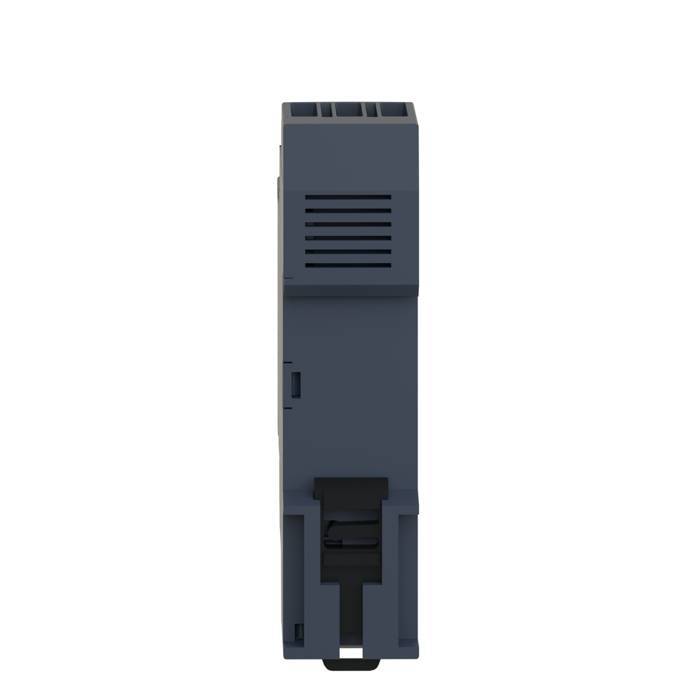

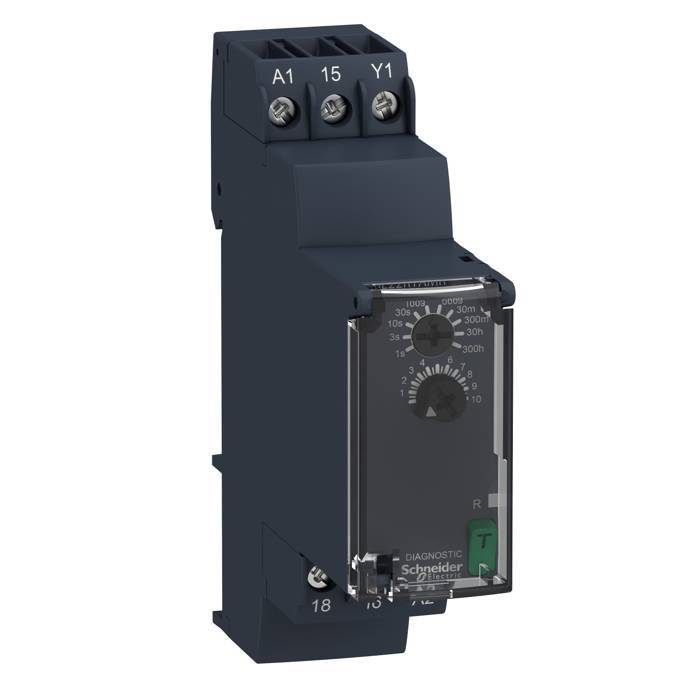

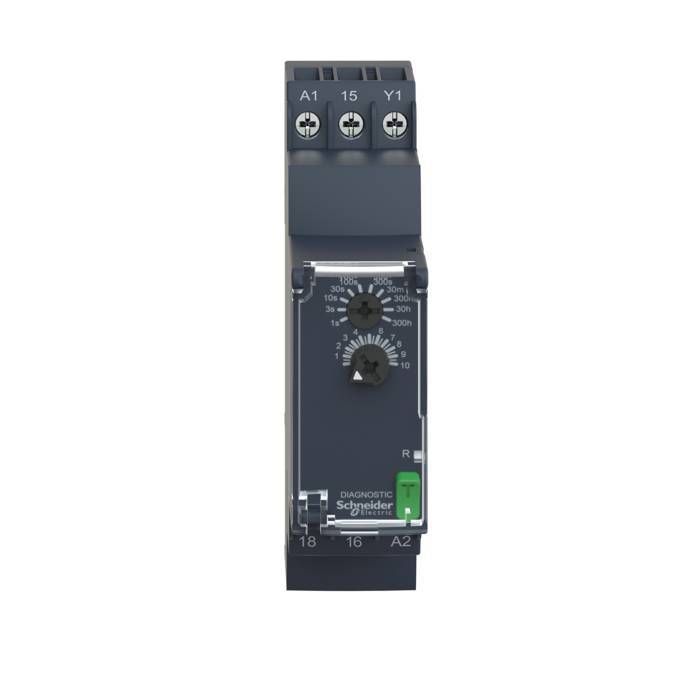

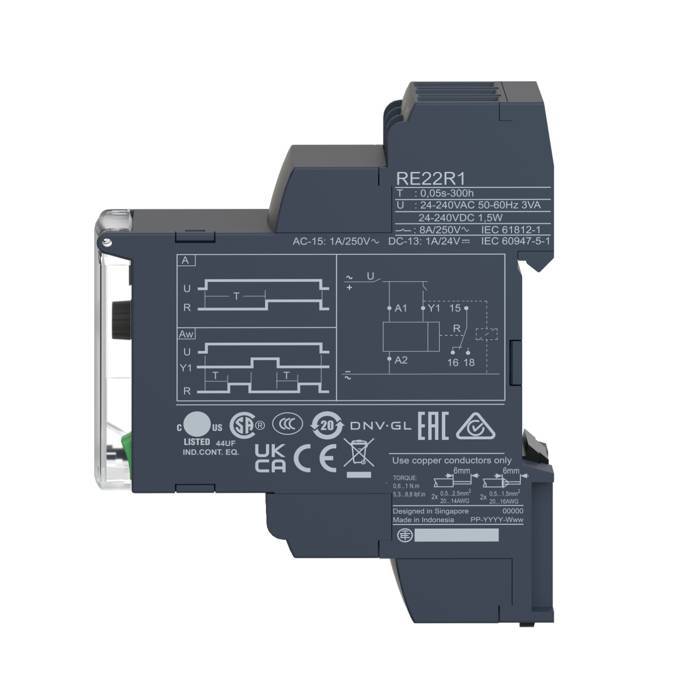

	SCHRE22R1AMR TEMPORISATEUR RETARD DACT 3606480792366		69,5464 € / U HT 83,4557 € / U TTC
