Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

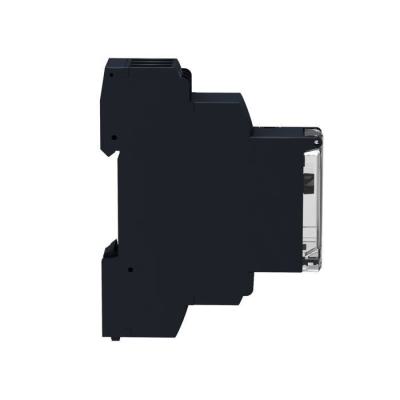

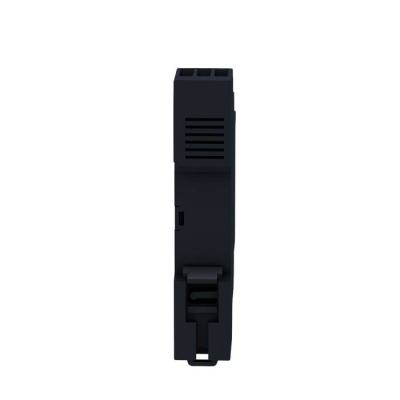

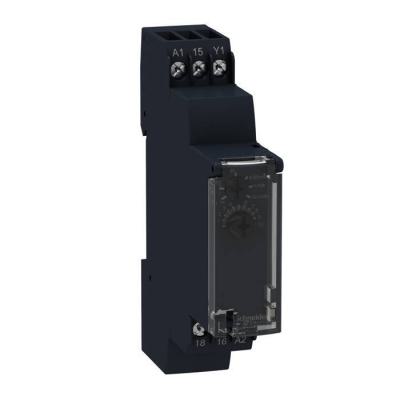

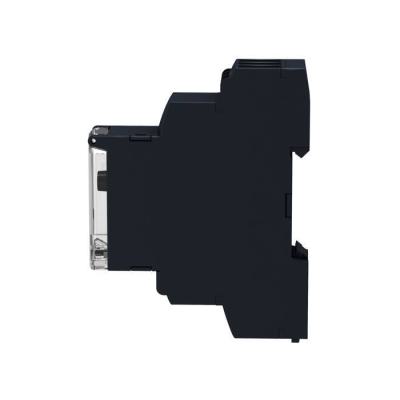

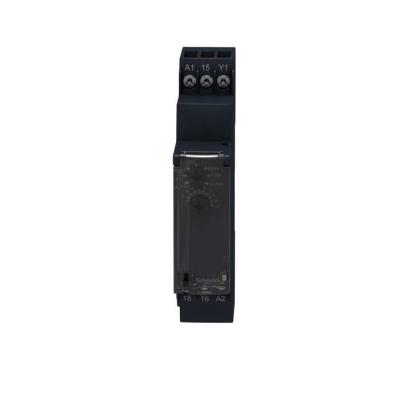

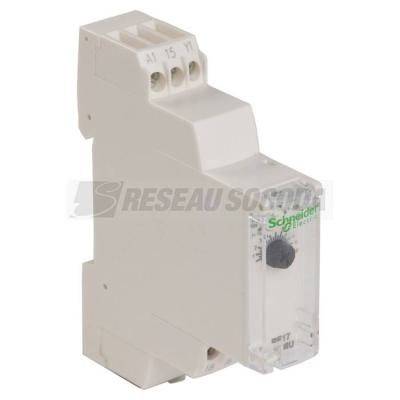

Harmony Time RE17 - relais tempo bifonction - 1OF - 24Vcc 24 à 240Vca

TEMPO TRAV.24VDC 24 240VA C

Code article : SCHRE17RAMU

Disponibilité :
	8 U en stock


	Prix tarif catalogue fabricant TTC
	95,8080 € / U


	Prix unitaire net HT
	50,9318 € / U
	soit :
	61,1182 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480552670
Réf. fabricant : RE17RAMU

Informations complémentaires :
Harmony Time RE17 - relais tempo bifonction - 1OF - 24Vcc
24 à 240Vca - largeur : 17,5mm - H90mmxP72mm - IP20
(bornier), IP40 (boitier), IP50 (face avant) - courant de
sortie nominal : 8A

Poids :	0,07 kg

Gamme de produits :	Harmony Timer Relays

Type de produit ou équipement :	Dual function relay

Type de sortie logique :	Relais

Largeur :	17,5 mm

Nom de l'appareil :	RE17R

Type de temporisation :	A, At

Plage de temporisation :	1?10 min10?100 H0,1?1 s6?60 s6?60 min1?10 s1?10 H

Courant de sortie nominal :	8:00 AM

Description des contacts :	1 F/O

Matière des contacts :	Sans cadmium

Hauteur :	90 mm

Profondeur :	72 mm

Type de commande :	Sélecteur face avant

(us) tension d'alimentation :	24?240 V CA 50/60 Hz24 V CC

Plage d'utilisation en tension :	0,85 à 1,1 Us

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Libération de la tension d'entrée :	10 V

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 3,3 mmy (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Auto-extinguible

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Dérive en température :	+/- 0,05 %/oC

Dérive en tension :	+/- 0,2 %/V

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 oC se conformer à CEI 61812-1

Largeur d'impulsion du signal de commande :	100 ms avec charge en parallèle typique30 ms typique

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Temps de reset :	120 ms sur désexcitation typique

Facteur de marche :	100%

Puissance consommée en va :	0?32 VA à 240 V CA

Puissance consommée maximale en w :	0,6 W à 24 V CC

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	8 A CA/CC

Tension de coupure maximale :	250 V CA

Pouvoir de coupure :	2000 VA

Fréquence de fonctionnement :	10 Hz

Durée de vie électrique :	100000 cycle pour résistive charge (8 A à 250 V CA maximum)

Endurance mécanique :	10000000 cycle

Tenue diélectrique :	2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1

(uimp) tension assignée de tenue aux chocs :	5 kV pendant 1,2/50 æs

Délai de mise sous tension :	100 ms

Marquage :	CE

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Données de fiabilité de la sécurité :	B10d = 270000MTTFd = 296,8 années

Position de montage :	Toutes positions par rapport au plan de montage vertical normal

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Signalisation locale :	Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en coursVoyant DEL 80 %

Fonctionnalité :	Temporisateur avec retard à l'enclenchement

Code de compatibilité :	RE17

Immunité aux micro-coupures :	20 ms

Normes :	2006/95/EC2004/108/ECCEI 61812-1EN 61000-6-3EN 61000-6-1EN 61000-6-4EN 61000-6-2

Certifications du produit :	CSAcULusGL

Température ambiante de stockage :	-30?60 oC

Température de l'air ambiant en fonctionnement :	-20?60 oC

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornier)IP40 se conformer à CEI 60529 (enveloppe)IP50 se co

Tenue aux vibrations :	20 m/sy (f= 10?150 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60068-2-27

Humidité relative :	93 % sans condensation se conformer à CEI 60068-2-30

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques: (en contact) ,niveau 3,6 kV se conformer à

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	77 g

Hauteur de l'emballage 1 :	2,7 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,5 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	40

Poids de l'emballage 2 :	3,665 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Poids de l'emballage 3 :	65,06 kg

Hauteur de l'emballage 3 :	75 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Courant nominal (a) :	8,0

Largeur (mm) :	17,5

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Adapté à un montage frontal :	Oui

Fonction retardée à l'enclenchement :	Oui

Plage temporelle (s) :	0,1

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	1,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	1,0

Adapté à un montage de profilés chapeaux :	Oui

Type de tension d'actionnement :	AC/DC

Qc unité :	1

Qct :	PF

Qc carton :	40
