Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

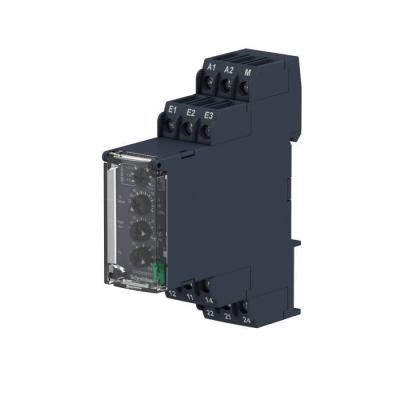

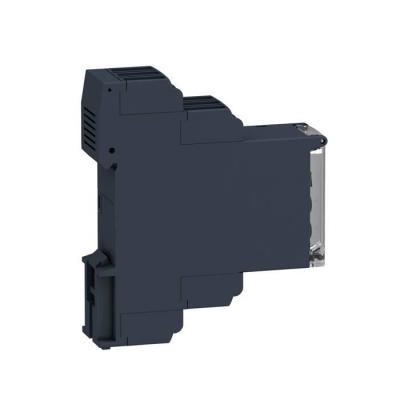

Harmony Control RM22 - relais sur/sous-tension - 5mV à 5V - 2OF - 24 à 240Vca/cc

VOLTAGE CONTROL RELAY RM2

Code article : SCHRM22UA31MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	595,2360 € / U


	Prix unitaire net HT
	316,4290 € / U
	soit :
	379,7148 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792236
Réf. fabricant : RM22UA31MR

Informations complémentaires :
Harmony Control RM22 - relais sur/sous-tension - 5mV à 5V -
2OF - 24 à 240Vca/cc - IP20, IP40, IP50 - largeur : 22,5mm
- paramètres surveillés : séquence de phases, détection de
défauts de phase, détection de sous-tension

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	5,292ákg

Type :	Relais de contrôle de tension

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 10à58,1áHz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10à58,

Tenue aux chocs mécaniques :	15 gn (durée = 11áms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Hystérésis :	3á% fixe de pleine échelle pour mode fenêtre5à50á% réglable de réglage du seuil pour détec

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Type de temporisation :	Réglable 0,1à30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Paramètres surveillés par le relais :	Sous-tension et surtension en mode fenêtreDétection de surtension ou de sous-tension

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

Résistance entre bornes :	30ákOhm à bornes E2-M5ákOhm à bornes E1-M50ákOhm à bornes E3-M

Cycle de mesure maximal :	100áms cycle de mesure en tant que valeur eff réelle

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5ákV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	93à97á% à 25à55á°C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-20à50á°C à 60 Hz-20à60á°C à 50 Hz CA/CC

Couple de serrage :	0,6à1áN.m se conformer à CEI 60947-1

Plage de mesure :	50 mV...5 V tension CA/CC 50/60 Hz

Données de fiabilité de la sécurité :	MTTFd = 308,2 annéesB10d = 290000

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de contrôle de la tension

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Isolement :	Entre alimentation et mesure

Degré de pollution :	3 se conformer à CEI 60664-1

Gamme de produits :	Relais de contrôle Harmony

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500áms à tension maximum

(us) tension d'alimentation :	24à240 V CA/CC 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	40...70 Hz +/- 10 %

Certifications du produit :	CECSARCMGLCCCEACUL

Régulation reach :	Déclaration REACh

Limites de la tension d'alimentation :	20,4à264áV CA/CC

Position de montage :	Toutes positions

Courant commuté minimum :	10ámA à 5 V CC

Endurance mécanique :	10000000ácycle

Normes :	EN/CEI 60255-1

Endurance électrique :	100000ácycle

Matière des contacts :	Sans cadmium

Nombre de phases réseau :	Monophasé

Puissance consommée en va :	3,5áVA CA

Temps de réponse :	<= 500 ms

Température ambiante de stockage :	-40à70á°C

Tension de coupure maximale :	250áV CA

Puissance consommée maximale en w :	1,5áW CC

Poids de l'emballage 3 :	92,58ákg

Capacité de commutation en va :	2000áVA

Description des contacts :	2 "O/F"

Largeur :	22,5ámm

Garantie :	18 mois

Nom du relais :	RM22UA

Courant commuté maximum :	8áA CA

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	600áms

Hauteur de l'emballage 1 :	2,6ácm

Largeur de l'emballage 1 :	8,2ácm

Longueur de l'emballage 1 :	9,5ácm

Immunité aux micro coupures :	10áms

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	80ácm

Largeur de l'emballage 3 :	80ácm

Longueur de l'emballage 3 :	60ácm

Courant de sortie nominal :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Type de circuit d'alimentation :	CC

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22UA31MR Zelio Control RM22 relais sur/sous-tension 5mV a 5V 2OF 24 240Vca/cc harmony tension vca 3606480792236 schrm22ua31mr
