Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

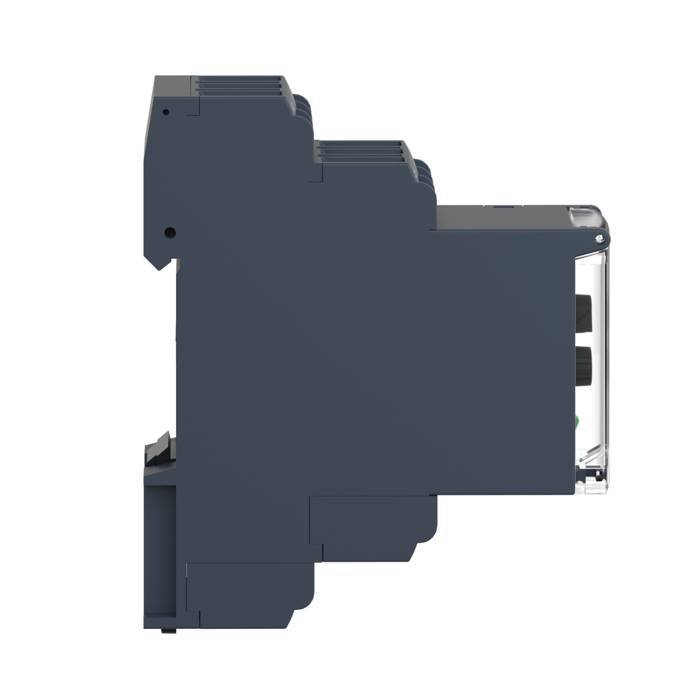

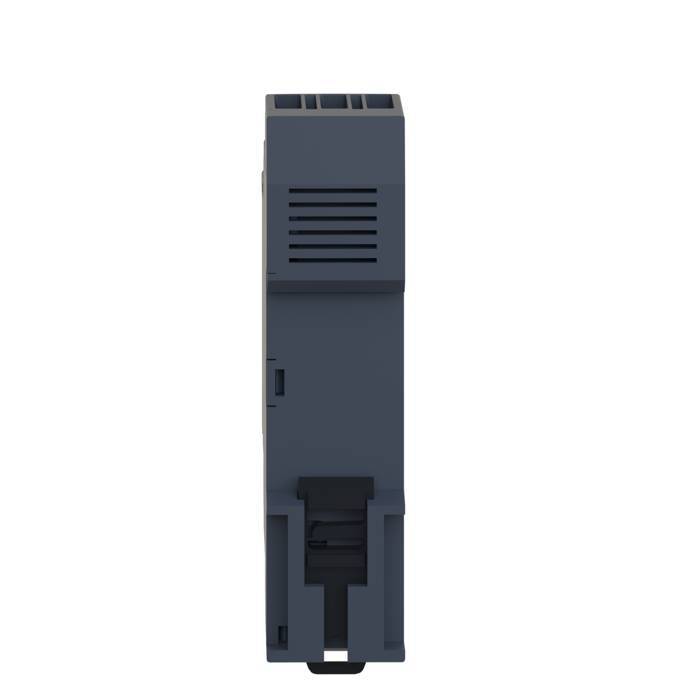

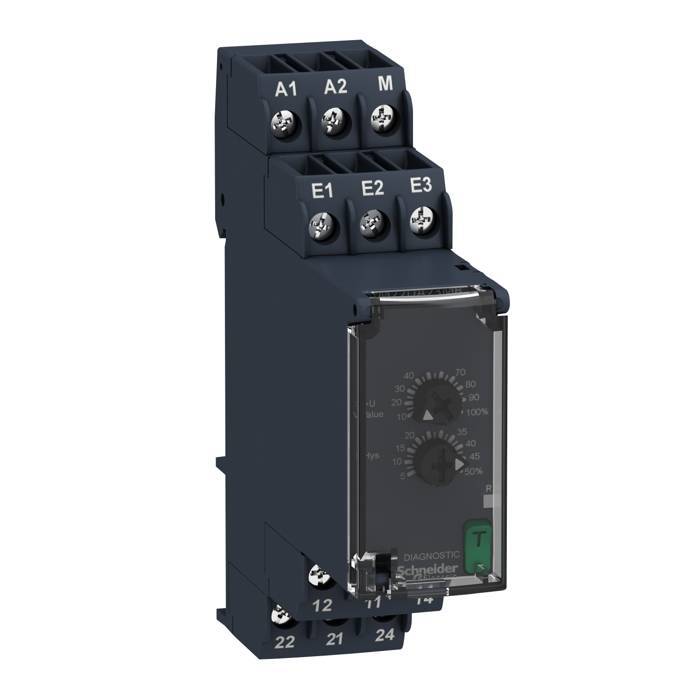

Harmony Control RM22 - relais sur-tension - 5mV à 5V - 2OF - 24 à 240Vca/cc

OVERVOLTAGE CONTROL RELAY

Code article : SCHRM22UA21MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	539,6280 € / U


	Prix unitaire net HT
	286,8676 € / U
	soit :
	344,2411 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792205
Réf. fabricant : RM22UA21MR

Informations complémentaires :
Harmony Control RM22 - relais sur-tension - 5mV à 5V - 2OF
- 24 à 240Vca/cc

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	5,189 kg

Type :	Relais de contrôle de tension

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 1058,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 1058,1

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Résistance entre bornes :	30 kOhm à bornes E2-M5 kOhm à bornes E1-M50 kOhm à bornes E3-M

Cycle de mesure maximal :	100 ms cycle de mesure en tant que valeur eff réelle

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	9397 % à 2555 °C se conformer à CEI 60068-2-30

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-2050 °C à 60 Hz-2060 °C à 50 Hz CA/CC

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Hystérésis :	550 % réglable de réglage du seuil

Plage de mesure :	50 mV...5 V tension CA/CC 50/60 Hz

Données de fiabilité de la sécurité :	B10d = 290000MTTFd = 308,2 années

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de contrôle de la tension

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Isolement :	Entre alimentation et mesure

Degré de pollution :	3 se conformer à CEI 60664-1

Gamme de produits :	Relais de contrôle Harmony

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500 ms à tension maximum

Paramètres surveillés par le relais :	Détection de surtension

(us) tension d'alimentation :	24240 V CA/CC 50/60 Hz

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	40...70 Hz +/- 10 %

Certifications du produit :	ULEACCSAGLCCCRCMCE

Régulation reach :	Déclaration REACh

Limites de la tension d'alimentation :	20,4264 V CA/CC

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Nombre de phases réseau :	Monophasé

Puissance consommée en va :	3,5 VA CA

Temps de réponse :	<= 500 ms

Température ambiante de stockage :	-4070 °C

Tension de coupure maximale :	250 V CA

Puissance consommée maximale en w :	1,5 W CC

Poids de l'emballage 3 :	92,58 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Largeur :	22,5 mm

Garantie :	18 mois

Nom du relais :	RM22UA

Courant commuté maximum :	8 A CA

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	600 ms

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Immunité aux micro coupures :	10 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	50 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	60 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	640

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Type de circuit d'alimentation :	CC

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM22UA21MR Zelio Control RM22 relais sur-tension 5mV a 5V 2OF 24 240Vca/cc harmony tension vca 3606480792205 schrm22ua21mr

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

286,8676 € / U HT
344,2411 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRE17LMBM TEMPO MULTI 24 240VAC 3606480552663		88,0078 € / U HT 105,6094 € / U TTC

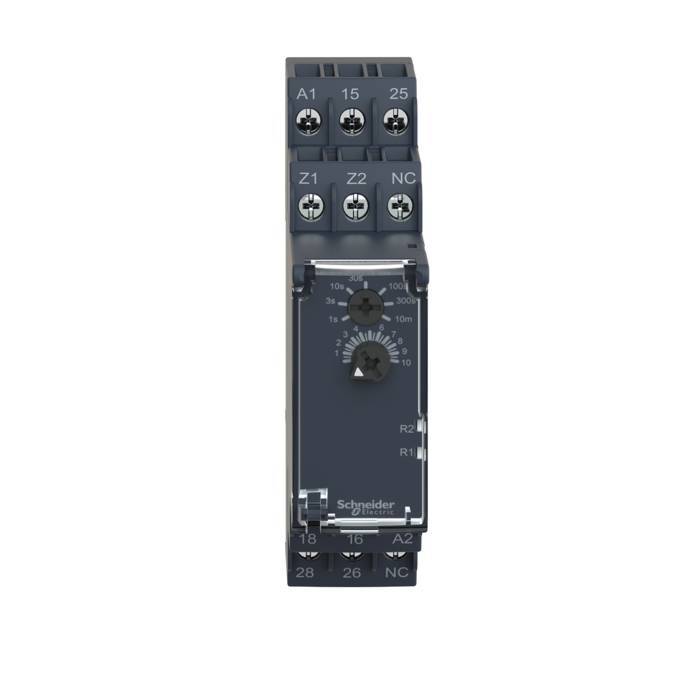

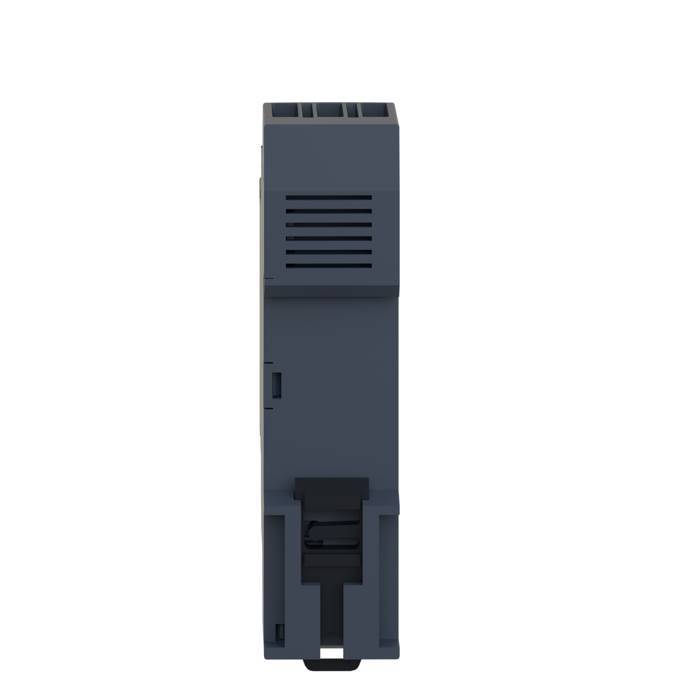

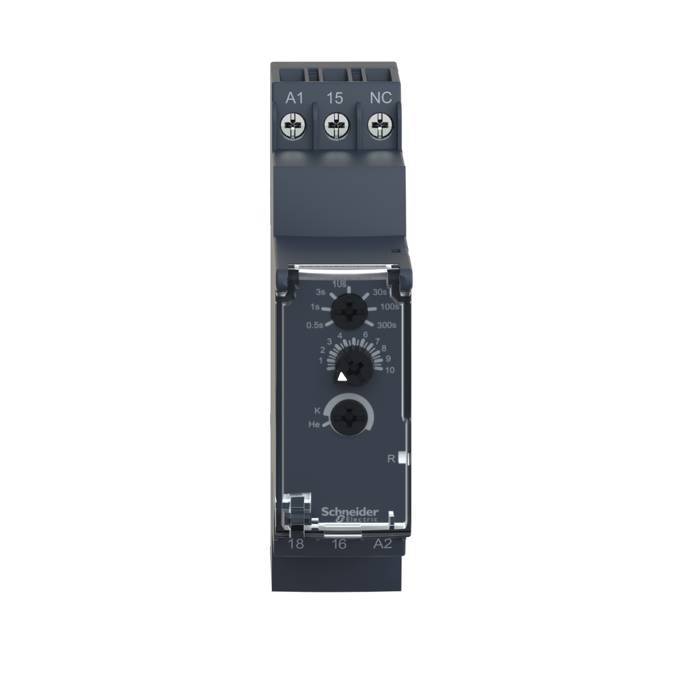

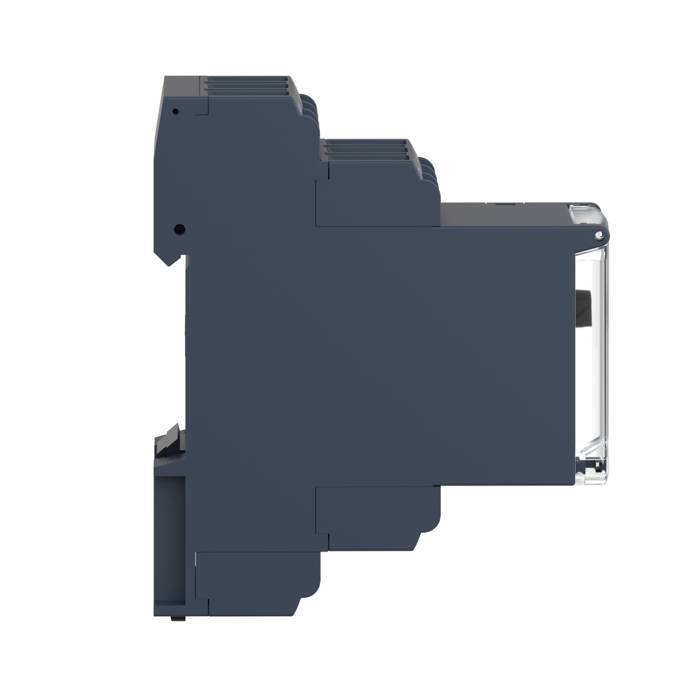

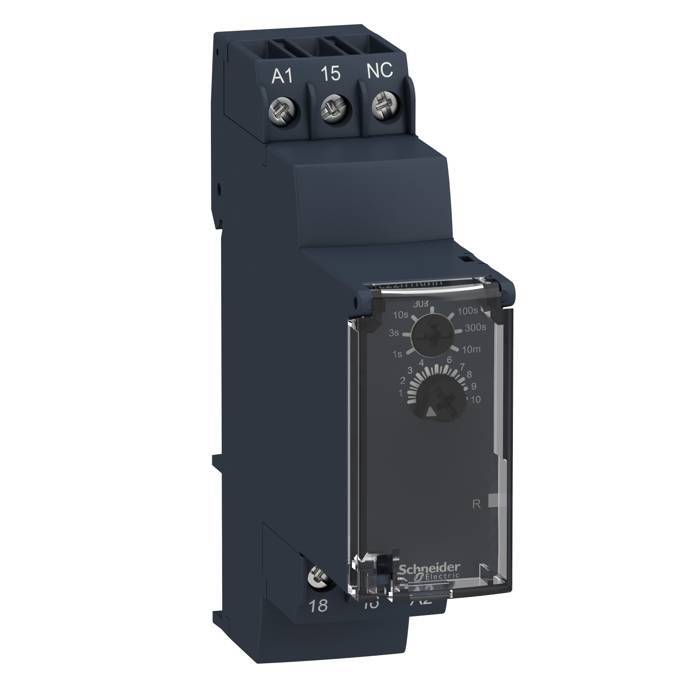

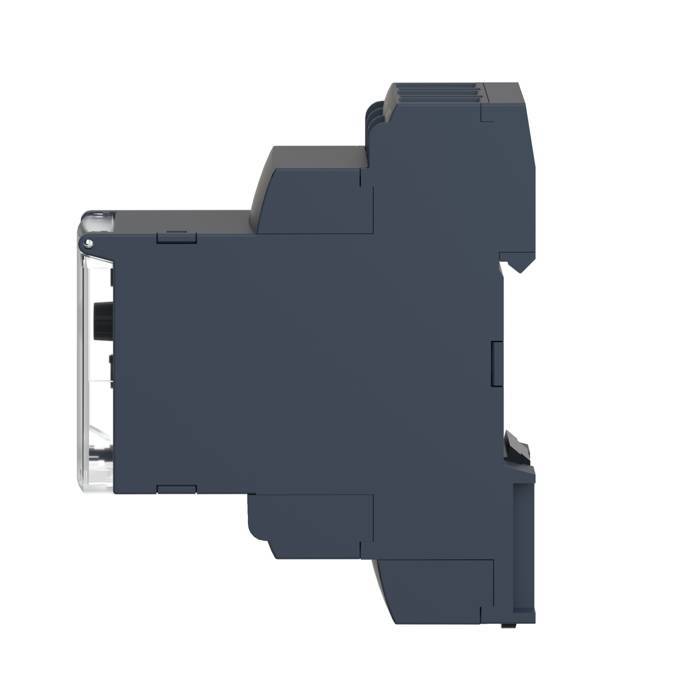

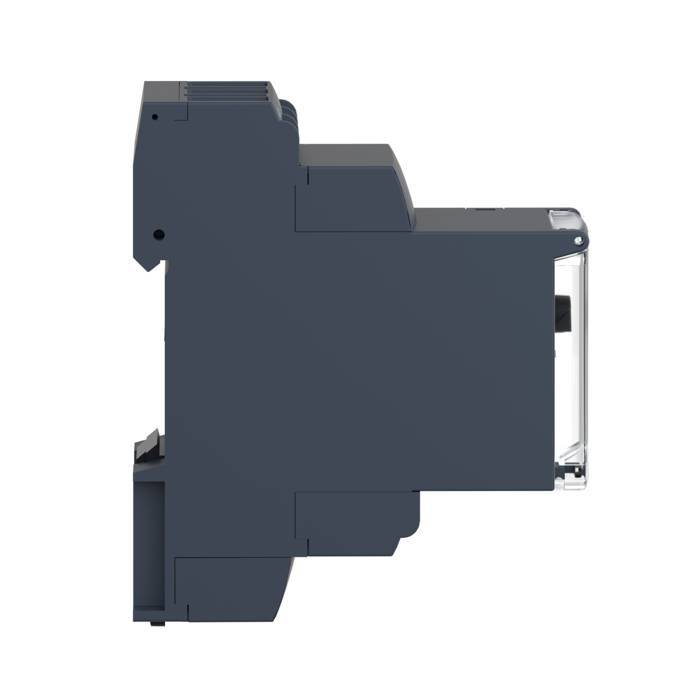

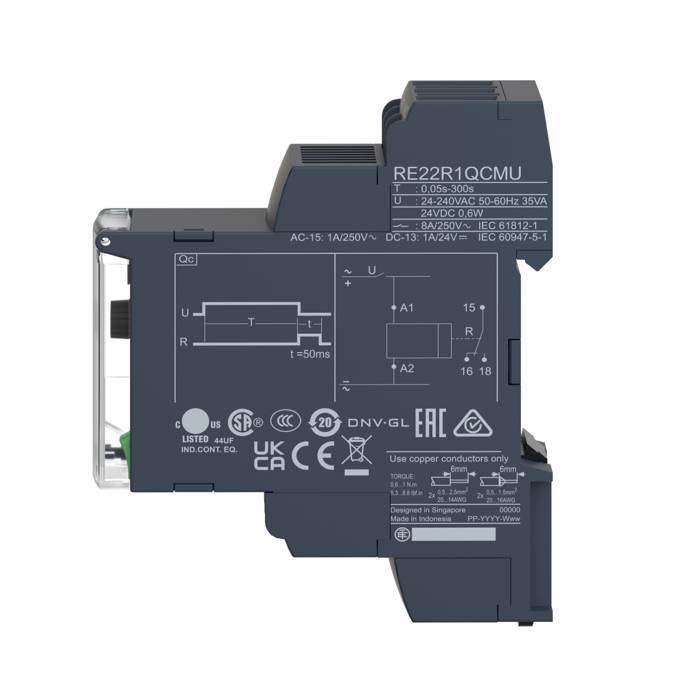

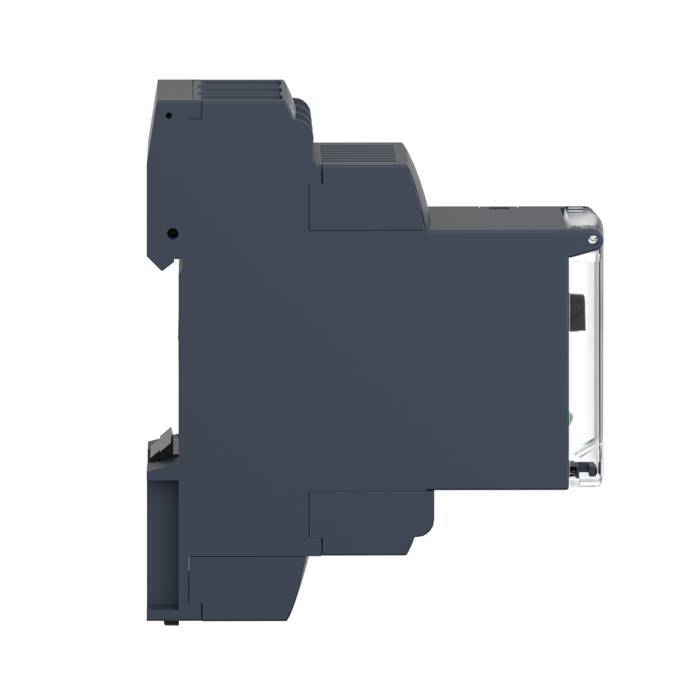

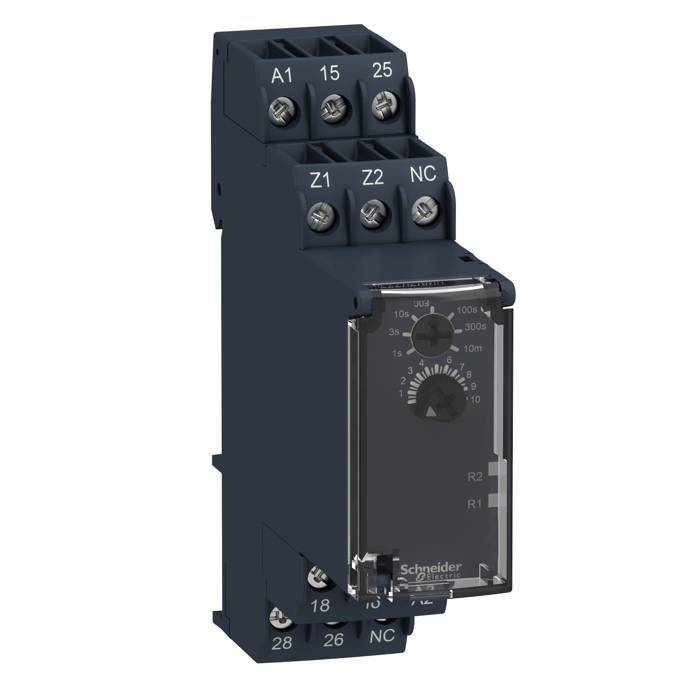

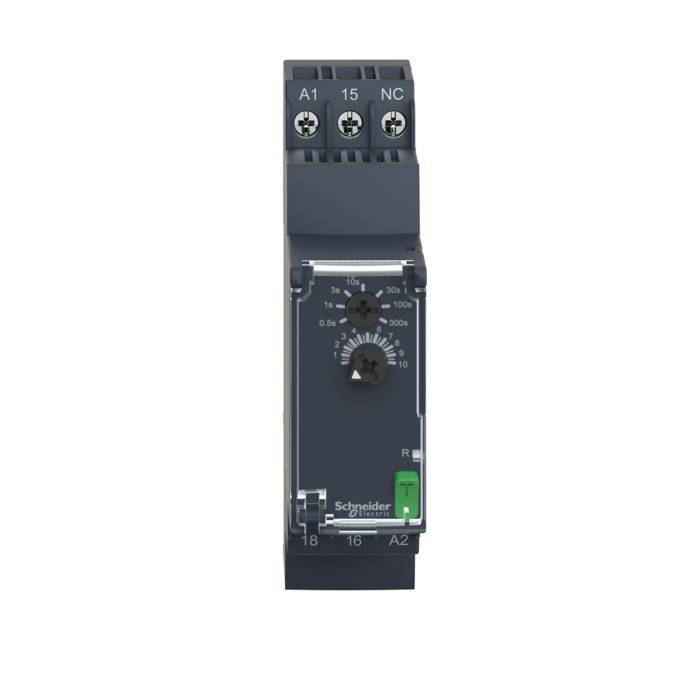

	SCHRE22R1KMR RELAIS TEMPORISE AU REPOS 3606480792458		104,9319 € / U HT 125,9183 € / U TTC	U	Ajouter

	SCHRE22R1MKMR RELAIS TEMPORISE AU REPOS 3606480792571		85,2775 € / U HT 102,3330 € / U TTC

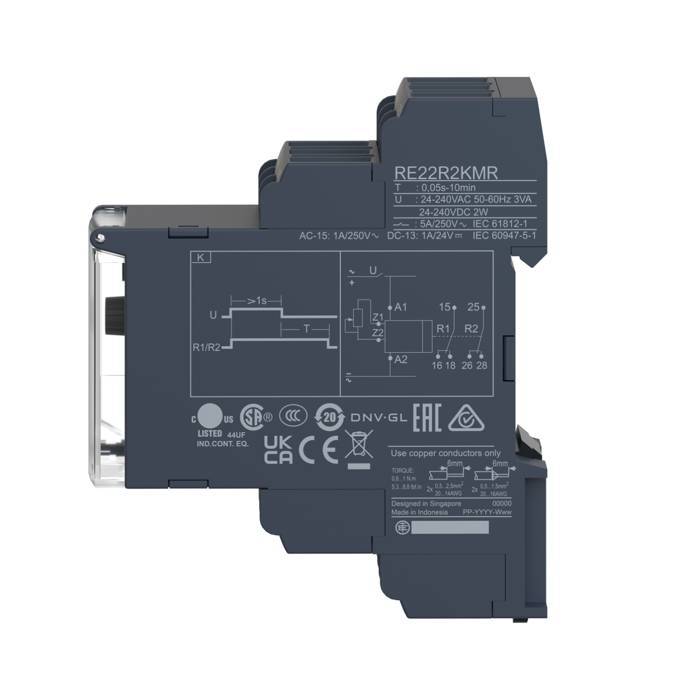

	SCHRE22R2KMR RELAIS TEMPORISE AU REPOS 3606480792465		121,4159 € / U HT 145,6991 € / U TTC
