Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

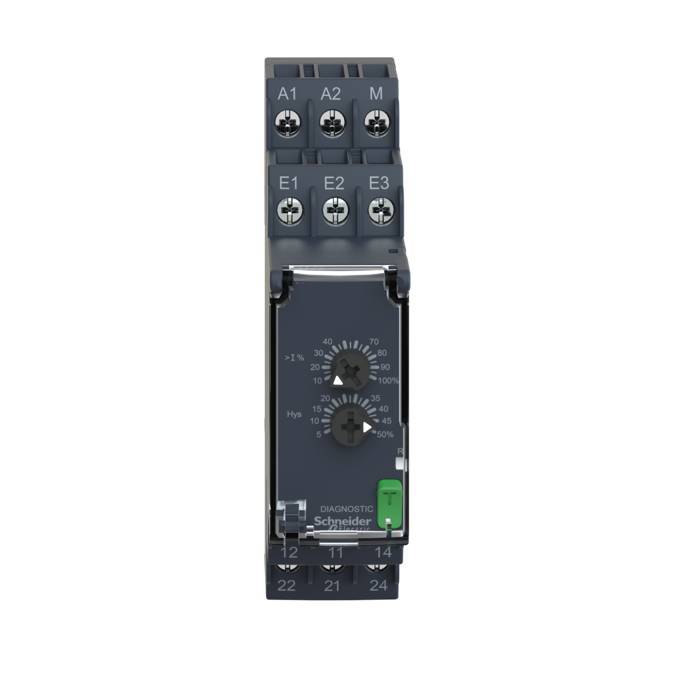

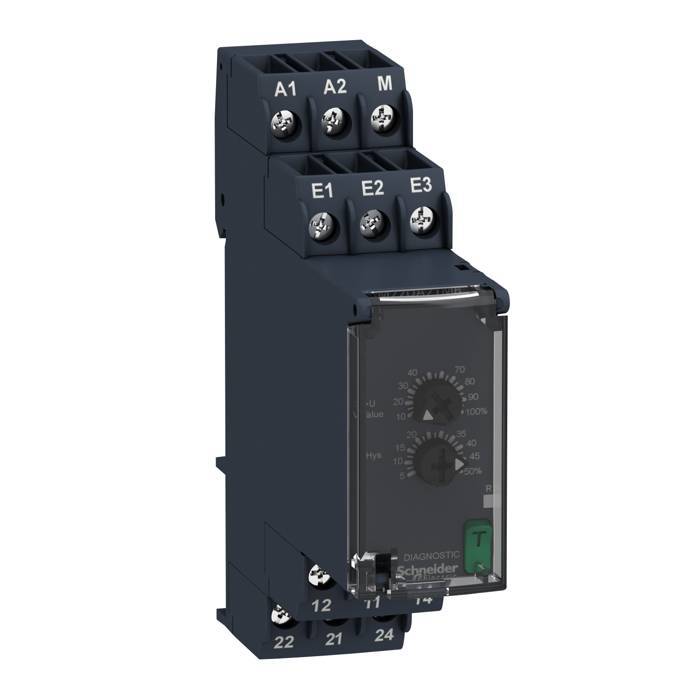

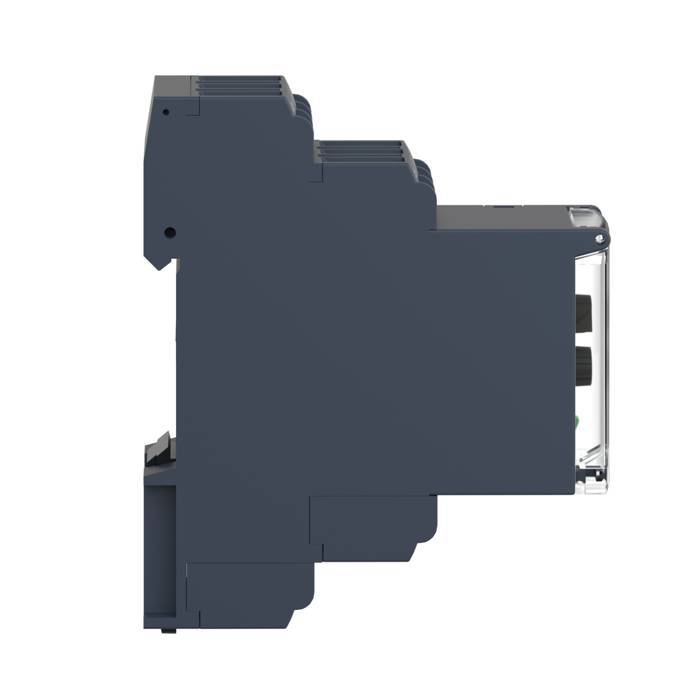

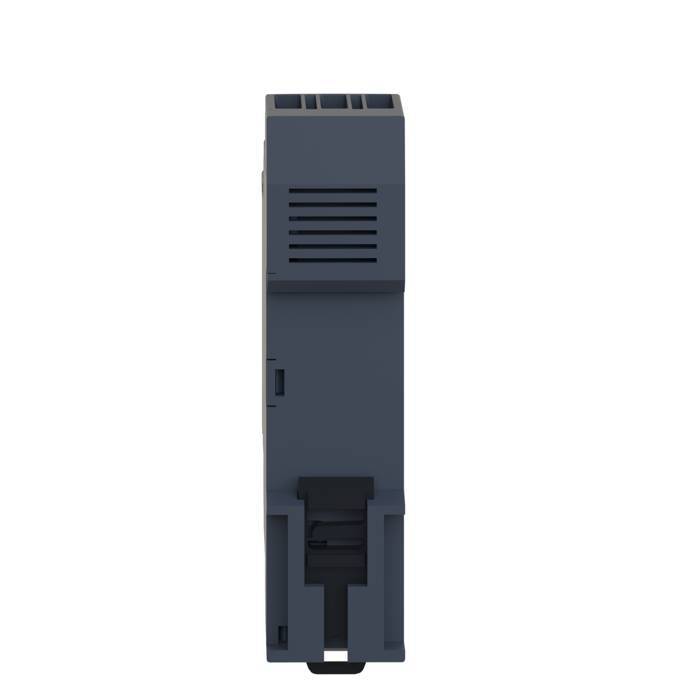

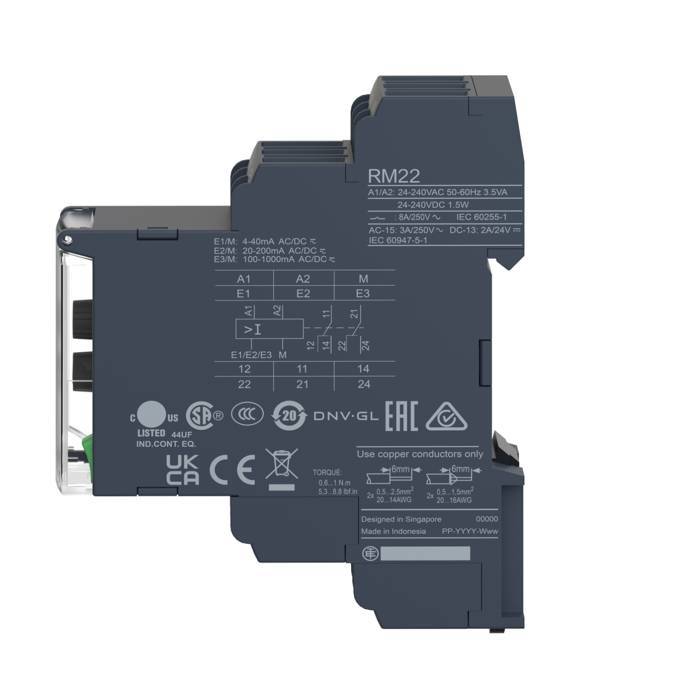

Harmony Control RM22 - relais sur-intensité - 4mA à 1A - 2OF - 24V à 240Vca/cc

OVERCURRENT CONTROL RELAY

Code article : SCHRM22JA21MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	322,2240 € / U


	Prix unitaire net HT
	171,2951 € / U
	soit :
	205,5541 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792281
Réf. fabricant : RM22JA21MR

Informations complémentaires :
Harmony Control RM22 - relais sur-intensité - 4mA à 1A -
2OF - 24V à 240Vca/cc

Poids :	0,11 kg

Gamme de produits :	Relais de contrôle Harmony

Type de produit ou équipement :	Relais de contrôle de courant

Type de relais :	Relais de contrôle de courant

Nom du relais :	RM22JA

Paramètres surveillés par le relais :	Détection de surintensité

Capacité de commutation en va :	2000 VA

Plage de mesure :	4...40 mA bornes E1-M20...200 mA bornes E2-M100...1000 mA bornes E3-M4 mA...1 A courant CA

Description des contacts :	2 "O/F"

Temps de reset :	1500 ms à tension maximum

Tension de coupure maximale :	250 V CA

Courant commuté minimum :	10 mA à 5 V CC

Courant commuté maximum :	8 A CA

(us) tension d'alimentation :	24?240 V CA/CC 50/60 Hz +/- 10 %

Limites de la tension d'alimentation :	20,4?264 V CA/CC

Operating limits :	- 15 % + 10 % Un

Puissance consommée en va :	3,5 VA CA

Puissance consommée maximale en w :	1,5 W CC

Supply voltage frequency :	50...60 Hz +/- 10 %

Résistance entre bornes :	2,5 Ohm à bornes E1-M0,5 Ohm à bornes E2-M0,1 Ohm à bornes E3-M

Contacts de sortie :	2 "OF"

Courant de sortie nominal :	8:00 AM

Résistance interne en entrée :	0,1 Ohm2,5 Ohm0,5 Ohm

Précision de réglage du seuil de commutation :	+/- 10 + de la valeur pleine échelle

Dérive du seuil de commutation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Réglage exact du temps de retard :	10:00 PM

Dérive de la temporisation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Hystérésis :	5?50 % réglable de réglage du seuil

Temporisation à la mise sous tension :	0,3 s

Cycle de mesure maximal :	100 ms cycle de mesure en tant que valeur eff réelle

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 0,2 % pour temporisation

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/oC avec variation de températur

Temps de réponse :	<= 500 ms

Réglage du seuil :	10...100 %

Catégorie de surtension :	III se conformer à CEI 60664-1III se conformer à UL 508

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Isolement :	Entre alimentation et mesure

Position de montage :	Toutes positions

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mmy (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Couple de serrage :	0,6?1 N.m se conformer à CEI 60947-1

Matière du boîtier :	Plastique auto-extinguible

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Endurance électrique :	100000 cycle

Endurance mécanique :	10000000 cycle

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Données de fiabilité de la sécurité :	MTTFd = 296,8 annéesB10d = 270000

Matière des contacts :	Sans cadmium

Largeur :	22,5 mm

Immunité aux micro coupures :	50 ms

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Normes :	EN/CEI 60255-1

Certifications du produit :	EACCSACERCMCCCULGL

Température ambiante de stockage :	-40?70 oC

Température de fonctionnement :	-20?50 oC à 60 Hz-20?60 oC à 50 Hz CA/CC

Humidité relative :	93?97 % à 25?55 oC se conformer à CEI 60068-2-30

Tenue aux vibrations :	0,075 mm (f= 10?58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10?58,

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Degré de protection ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Degré de pollution :	3 se conformer à CEI 60664-13 se conformer à UL 508

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	121 g

Hauteur de l'emballage 1 :	8,2 cm

Largeur de l'emballage 1 :	9,5 cm

Longueur de l'emballage 1 :	2,6 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	40

Poids de l'emballage 2 :	5,295 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type d'emballage 3 :	PAL

Nb produits dans l'emballage 3 :	640

Poids de l'emballage 3 :	92,58 kg

Hauteur de l'emballage 3 :	50 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Plage de mesure du courant (a) :	0,004

Fenêtre monophasée possible :	Oui

Surintensité de courant monophasée possible :	Oui

Contient une fonction tension continue-surintensité de courant :	Oui

Fonction fenêtre de courant continu :	Oui

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Délai de retardement du déclenchement max. admissible (s) :	30,0

Délai de retardement du déclenchement min. réglable (s) :	0,1

Type de tension d'actionnement :	AC/DC

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc unité :	1

Qct :	PF

Qc carton :	40

Mots clés : RM22JA21MR Zelio Control RM22 relais sur-intensite 4mA a 1A 2OF 24V 240Vca/cc harmony intensité vca 3606480792281 schrm22ja21mr

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

171,2951 € / U HT
205,5541 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

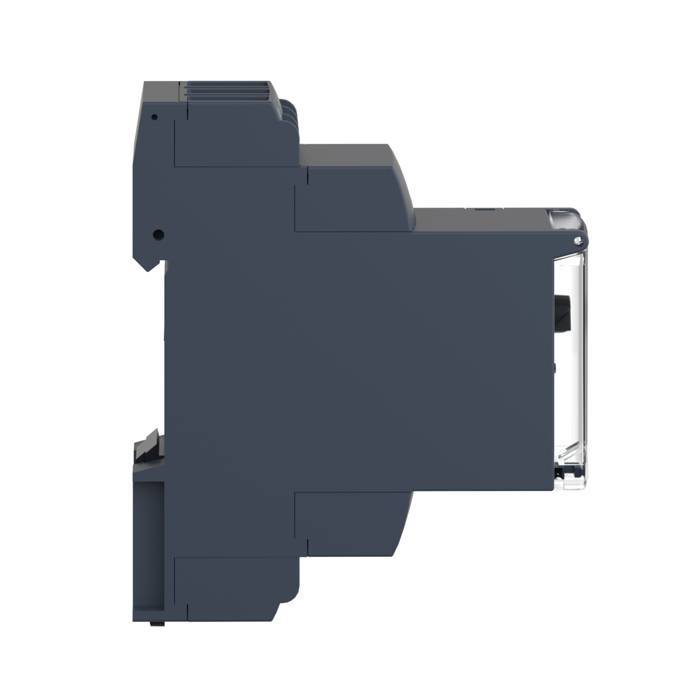

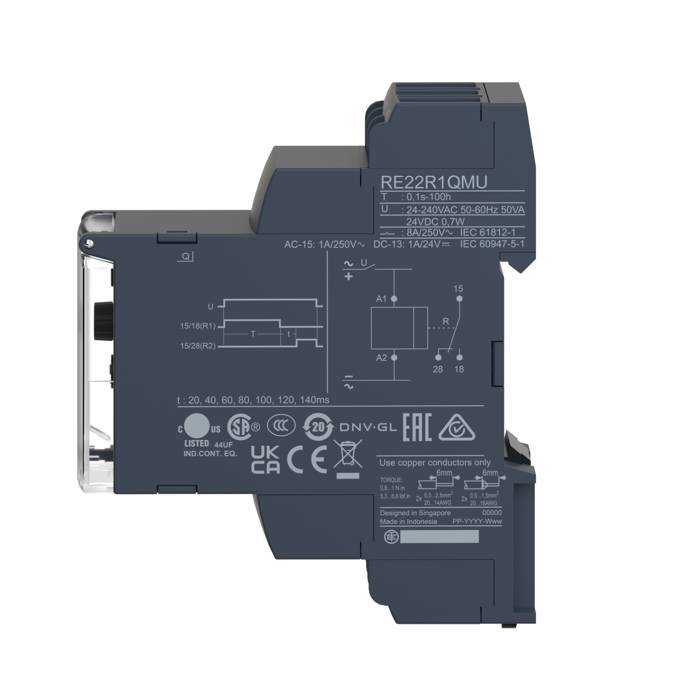

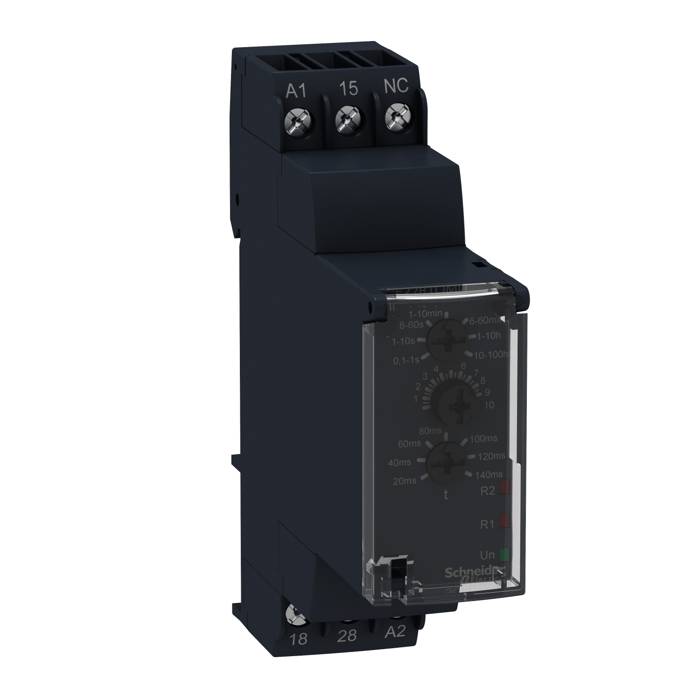

	SCHRE22R1QMU TEMPO Y 24VDC 24.240VAC 3606480676543		90,0939 € / U HT 108,1127 € / U TTC

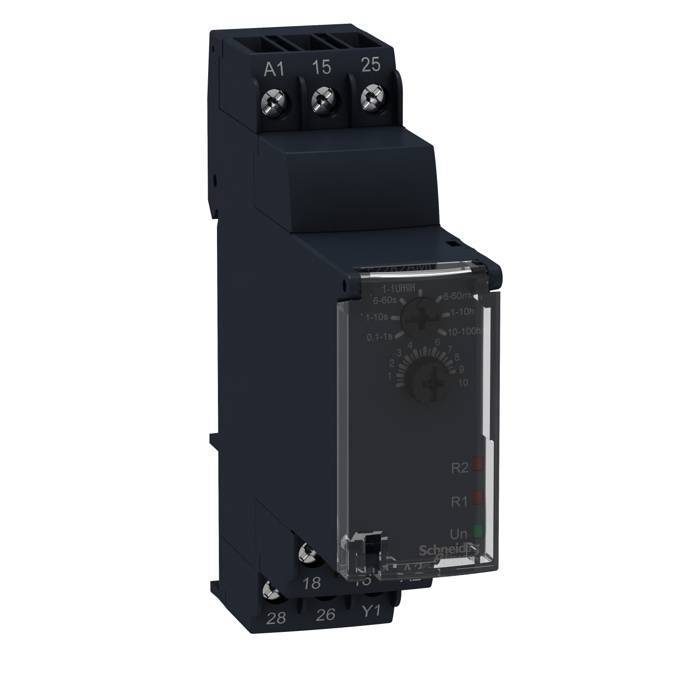

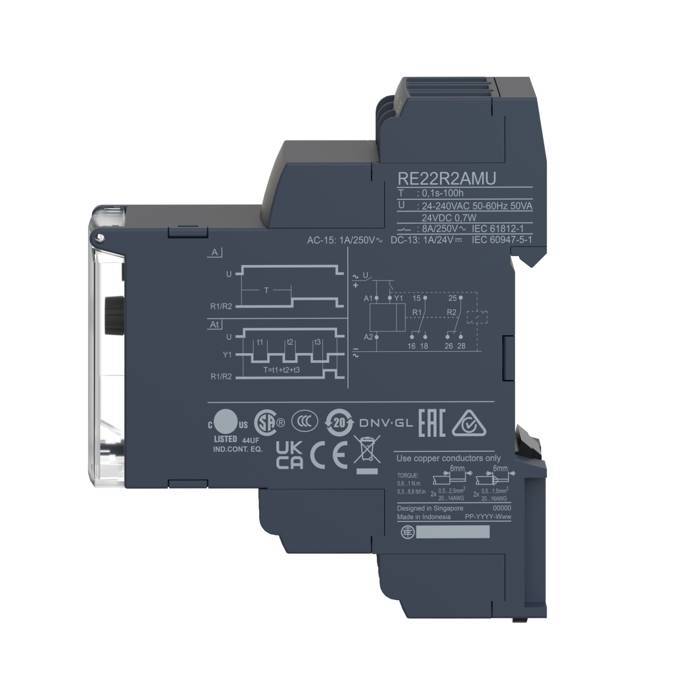

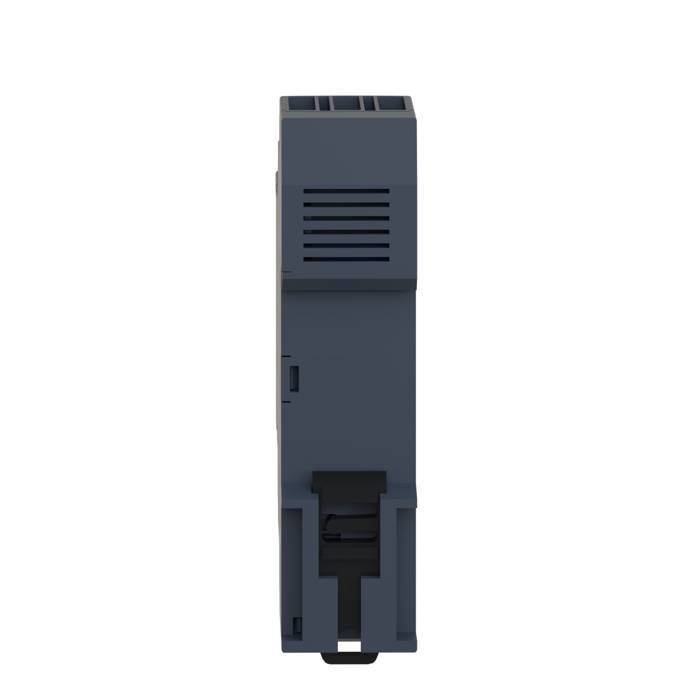

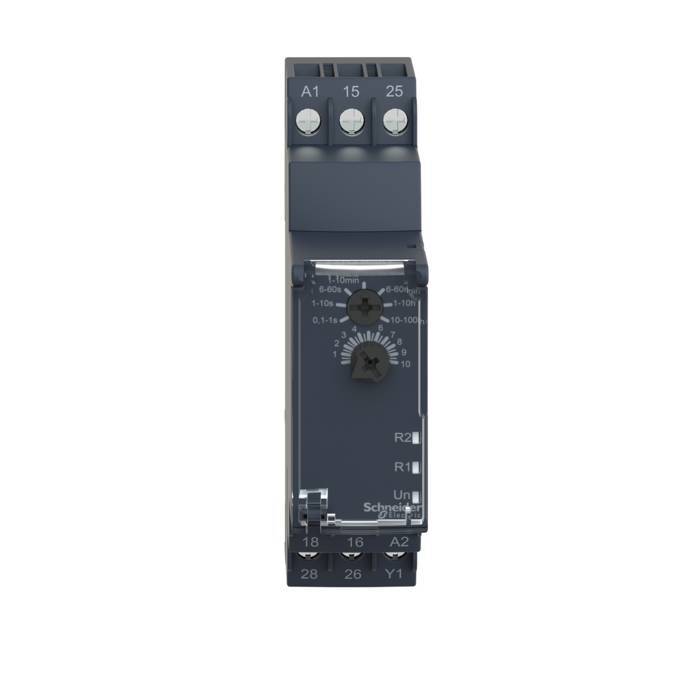

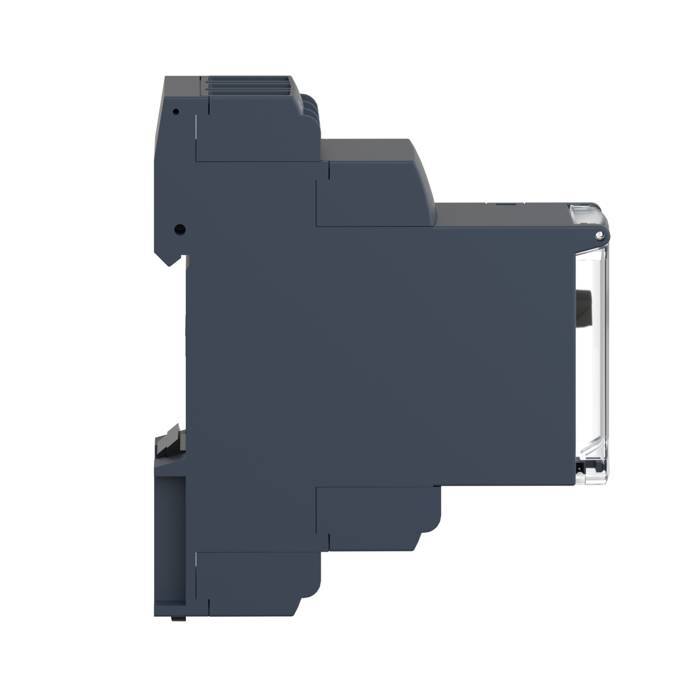

	SCHRE22R2AMU TEMPO 2OF 24VDC 24.240VAC 3606480676567		83,3383 € / U HT 100,0060 € / U TTC
