Harmony Time RE22 - relais tempo - 1OF - Q - 1s à 100h - 24VDC/24V à 240VAC

TEMPO Y 24VDC 24.240VAC

Code article : SCHRE22R1QMU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	169,4760 € / U


	Prix unitaire net HT
	90,0939 € / U
	soit :
	108,1127 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480676543
Réf. fabricant : RE22R1QMU

Informations complémentaires :
Harmony Time RE22 - relais tempo - 1OF - Q - 1s à 100h -
24VDC/24V à 240VAC

Ip :	IP40 enveloppe: se conformer à CEI 60529IP20 bornier: se conformer à CEI 60529IP40 face av

Poids :	0,086 kg

Type :	Single function relay

Compatibilité électromagnétique :	Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (décharge par conta

Etat led :	Vert LED (flash) pour chronométrage en coursVert LED (fixe) pour puissance ONJaune LED pou

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Règlement européen :	2006/95/CE - directive basse tension2004/108/CE - compatibilité électromagnétique

Tension assignée de tenue aux chocs :	5 kV pour 1,2 50 µs se conformer à CEI 60664-15 kV se conformer à CEI 61812-1

Mode de raccordement :	Bornes à vis, 2 x 1,5 mm² avec emboutBornes à vis, 2 x 2,5 mm² sans embout

Position de montage :	Toutes positions par rapport au plan de montage vertical normal

Tenue diélectrique :	2,5 kV pour 1 mA/1 minute à 50 Hz se conformer à CEI 61812-1

Normes :	EN 61000-6-4EN 61000-6-2EN 61000-6-3EN 61000-6-1CEI 61812-1

Réglage exact du temps de retard :	+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

Humidité relative :	93 %, sans condensation se conformer à CEI 60068-2-30

Durée de vie électrique :	100000 cycle pour résistive charge, 8 A à 250 V, AC

Tenue aux vibrations :	20 m/s² (f= 10 150 Hz) se conformer à CEI 60068-2-6

Plage de temporisation :	1 10 min6 60 s0,1 1 s1 10 H1 10 s6 60 min10 100 H

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60068-2-27

Résistance d'isolement :	100 M? à 500 V CC se conformer à CEI 60664-1

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Précision de répétition :	+/- 0,5% se conformer à CEI 61812-1

Données de fiabilité de la sécurité :	MTTFd = 182,6 annéesB10d = 170000

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Type de commande :	Bouton rotatif face avant

Temps de récupération :	120 ms sur désexcitation

Description des contacts :	1 F/O contact temporisé

Largeur d'impulsion du signal de commande :	30 ms100 ms sous-charge

Certifications du produit :	CSAEACRCMCECCCGLcULus

Statut environnemental de l'offre :	Produit Green Premium

Gamme de produits :	Harmony Timer Relays

(us) tension d'alimentation :	24 240 V CA24 V CC

Fréquence d'alimentation :	50...60 Hz +/- 5 %

Régulation reach :	Déclaration REACh

Matière du boitier :	Auto-extinguible

Puissance consommée en va :	50 VA à 240 V CA

Puissance consommée en w :	0,7 W à 24 V CC

Endurance mécanique :	10000000 cycle

Plage d'utilisation en tension :	0,85 à 1,1 Us

Dérive en température :	+/- 0,05 %/°C

Dérive en tension :	+/- 0,2 %/V

Courant commuté minimum :	10 mA à 5 V

Finition du raccordement électrique :	borne à vis

Type de temporisation :	Star-delta

Température de l'air ambiant en fonctionnement :	-20 60 °C

Température ambiante de stockage :	-30 60 °C

Plage temporelle (s) :	360000,0

Pouvoir de coupure :	2000 VA

Largeur :	22,5 mm

Garantie :	18 mois

Type de sortie logique :	Relais

Délai de mise sous tension :	100 ms

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,6 cm

Immunité aux micro-coupures :	10 ms

Tension de coupure maximale :	250 V

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	RE22

Courant commuté maximum :	8 mA

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	79,5

Tension d'alimentation de courant nominal us cc (v) :	24,0

Courant de sortie nominal :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	8,0

Commande à distance possible :	Oui

Fonction étoile/triangle :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	1,0

Adapté à un montage de profilés chapeaux :	Oui

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RE22R1QMU Zelio Time RE22 relais tempo 1OF Q 1s a 100h 24VDC/24V 240VAC harmony vdc vac 3606480676543 schre22r1qmu

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

90,0939 € / U HT
108,1127 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRE22R1QCMU RELAIS TEMPORISE ETOILE-T 3606480792564		92,9134 € / U HT 111,4961 € / U TTC

	SCHRE22R2AMU TEMPO 2OF 24VDC 24.240VAC 3606480676567		83,3383 € / U HT 100,0060 € / U TTC

	SCHRE22R2MYMR RELAIS DE TEMPORISATEUR M 3606480792533		130,3596 € / U HT 156,4315 € / U TTC

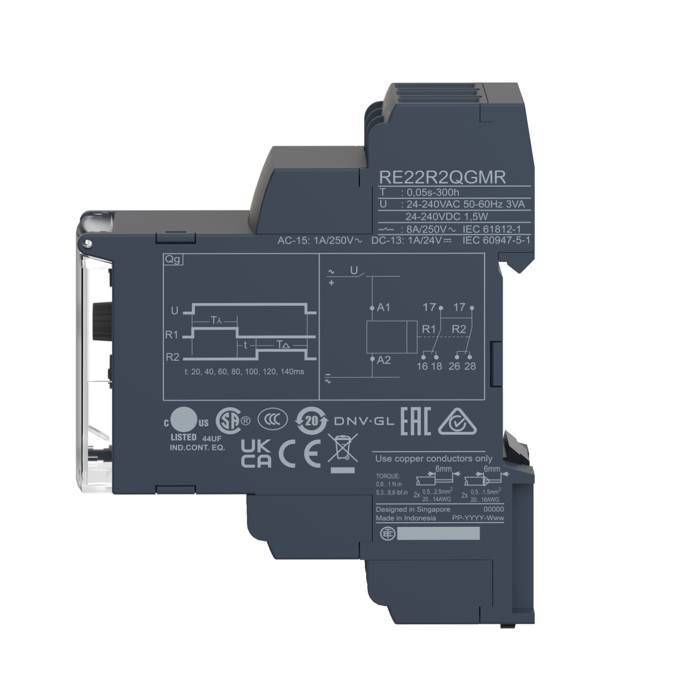

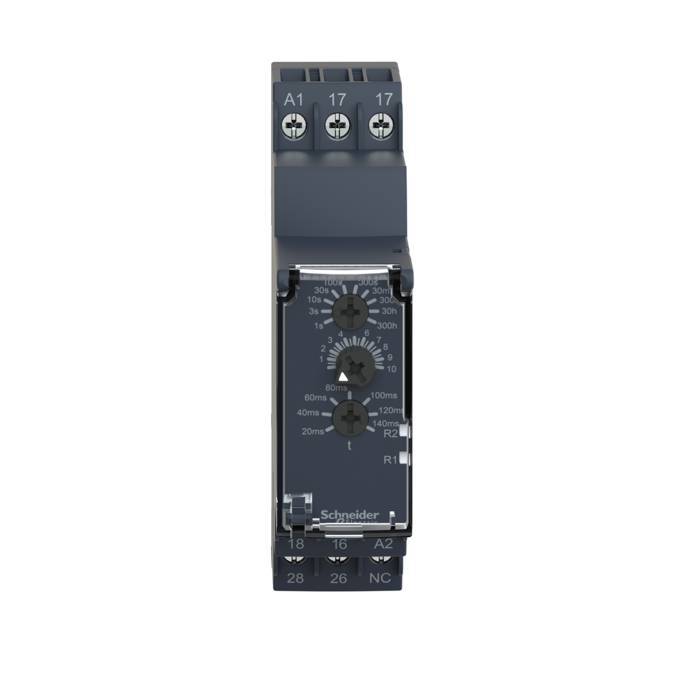

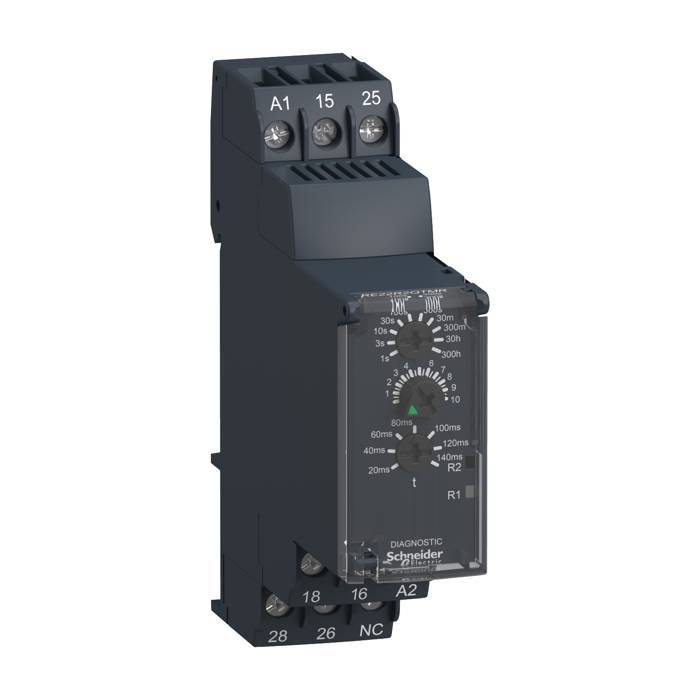

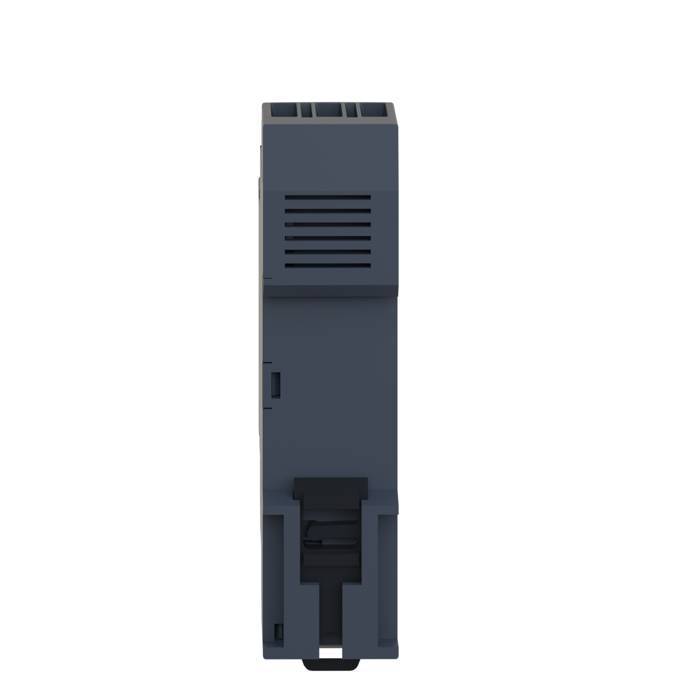

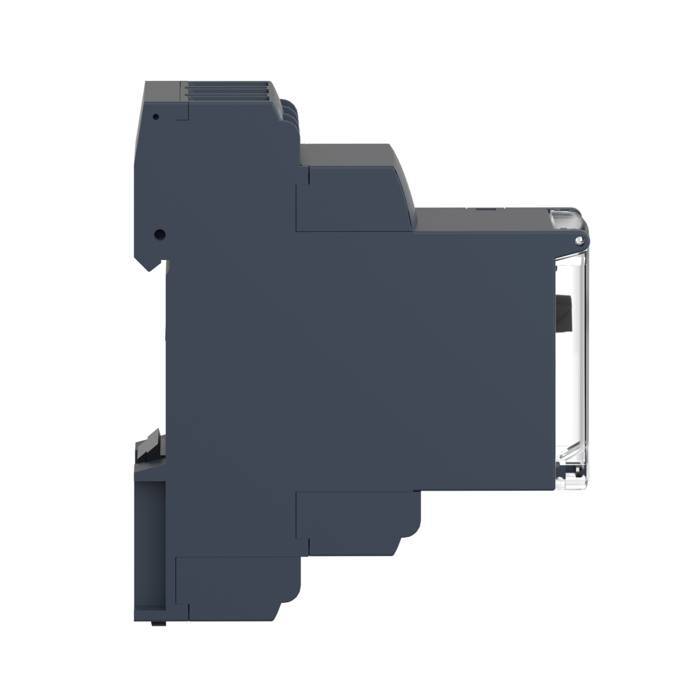

	SCHRE22R2QGMR RELAIS TEMPORISE ETOILE-T 3606480792557		85,0223 € / U HT 102,0268 € / U TTC
