Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

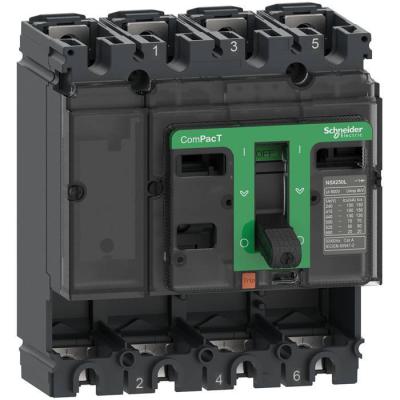

ComPacT NSX100B - Bloc de coupure sans déclencheur - 100A - 4P - 25kA - fixe

NSX100B blc coupure 100A 4P fx

Code article : SCHC10B4

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	705,0360 € / U


	Prix unitaire net HT
	280,5626 € / U
	soit :
	336,6751 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999740
Réf. fabricant : C10B4

Informations complémentaires :
Le bloc de coupure NSX100B est un appareil à composer de la
gamme ComPacT NSX sans déclencheur. Avec un calibre 100A,
en 4P PdC B, niveau de perfor. 25kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Indice de protection (ip) :	IP40

Nombre de poles :	4

Tension assignée :	690 V CA 50/60 Hz se conformer à CEI 60947-2

Endurance électrique :	10000 cycle 690 V CA 50/60 Hz In se conformer à CEI 60947-220000 cycle 690 V CA 50/60 Hz I

Pouvoir de coupure ultime en court-circuit (icu) :	15 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se c

Pouvoir de coupure nominal en court-circuit de service (ics) :	20 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380/415 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz se conformer à CEI 60947-2

Endurance mécanique :	50000 cycle se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Normes :	EN/CEI 60947-2UL 508

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25 kA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100 A à 40 °C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Poids de l'emballage 2 :	107,249 kg

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Poids de l'emballage 3 :	11,812 kg

Fréquence du réseau :	50/60 Hz

Nom de l'appareil :	NSX100B

Poids de l'emballage (kg) :	1,89 kg

Largeur de l'emballage 1 :	14,5 cm

Longueur de l'emballage 1 :	19,2 cm

Garantie :	18 mois

Position du pole neutre :	Gauche

Raccordement amont :	Facade

Raccordement aval :	Facade

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Longueur de l'emballage 2 :	120 cm

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Certifications du produit :	CSAUL

Hauteur de l'emballage 1 :	14 cm

Hauteur de l'emballage 2 :	50 cm

Largeur de l'emballage 2 :	80 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant permanent nominal (iu) (a) :	100,0

Position du raccordement de circuit principal :	avant

Mode d'installation :	Fixe

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	25,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P12

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Description des poles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	48

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	6

Qc unité :	1

Qc carton :	6

Mots clés : compact nsx bloc coupure déclencheur fixe c10b4 3606481999740 schc10b4

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

280,5626 € / U HT
336,6751 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

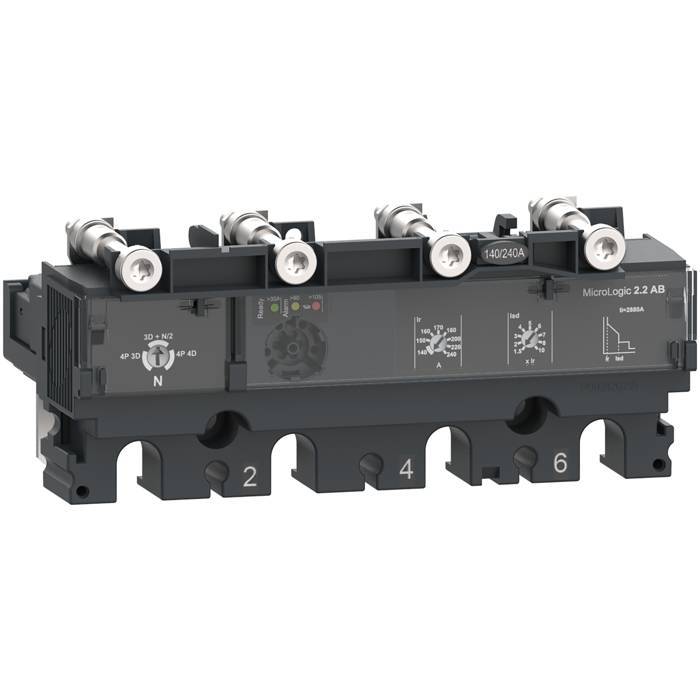

	SCHC1042B100 Décl. ML2.2AB 100A 4P4D NSX100 3606482000810		542,8517 € / U HT 651,4220 € / U TTC

	SCHC10F4 NSX100F blc coupure 100A 4P fx 3606481999757		350,2341 € / U HT 420,2809 € / U TTC	U	Ajouter

	SCHC10B3 NSX100B blc coupure 100A 3P fx 3606481999313		231,1670 € / U HT 277,4004 € / U TTC	U	Ajouter

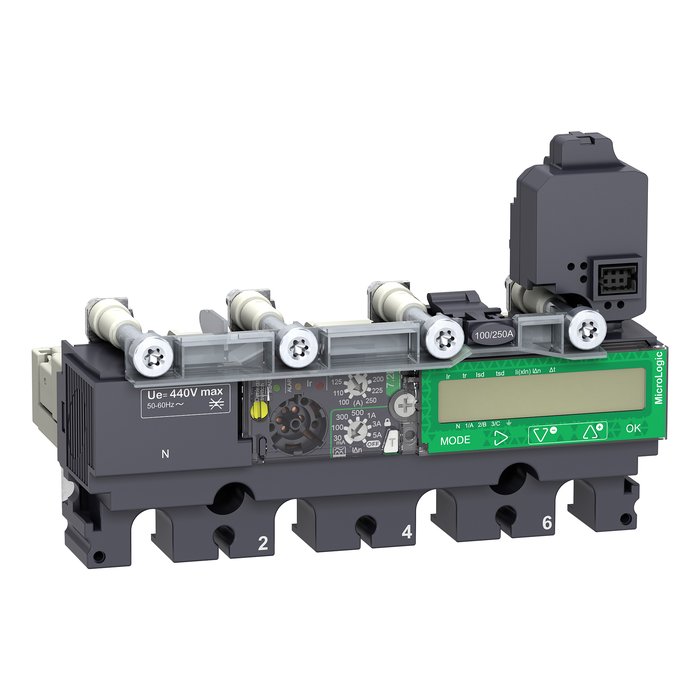

	SCHC1047A040 NSX100 DECL MIC7.2AL 4P4D 40A 3606481994004		2 460,2657 € / U HT 2 952,3188 € / U TTC

	SCHC1046E100 Décl. ML6.2E 100A 4P4D NSX100 3606482000148		1 588,1873 € / U HT 1 905,8248 € / U TTC

	SCHC1046E040 Décl. ML6.2E 40A 4P4D NSX100 3606482000131		1 588,1873 € / U HT 1 905,8248 € / U TTC

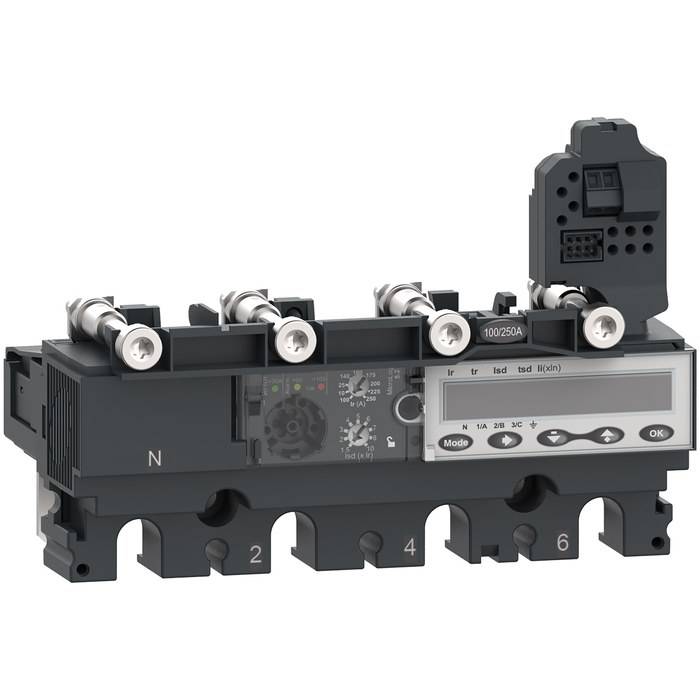

	SCHC1045E100 Décl. ML5.2E 100A 4P4D NSX100 3606482000100		1 001,9557 € / U HT 1 202,3468 € / U TTC

	SCHC1045E040 Décl. ML5.2E 40A 4P4D NSX100 3606482000094		1 291,3189 € / U HT 1 549,5827 € / U TTC

	SCHC1044V100 NSX100 DECL MIC4.2 4P4D 100A 3606481993854		1 549,5195 € / U HT 1 859,4234 € / U TTC	U	Ajouter

	SCHC1044V040 NSX100 DECL MIC4.2 4P4D 40A 3606481993847		1 490,4253 € / U HT 1 788,5104 € / U TTC

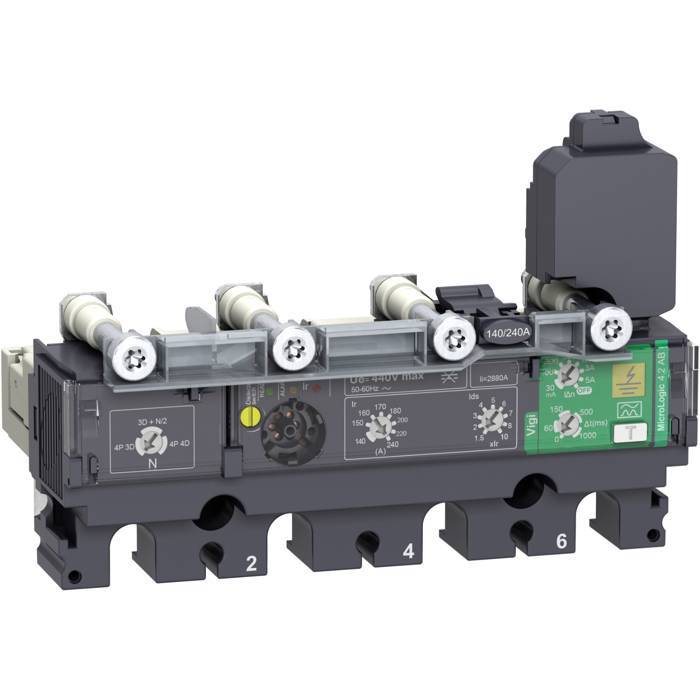

	SCHC1044B100 NSX100 DECL MIC4.2AB 4P4D 100A 3606481994042		1 468,6975 € / U HT 1 762,4370 € / U TTC	U	Ajouter

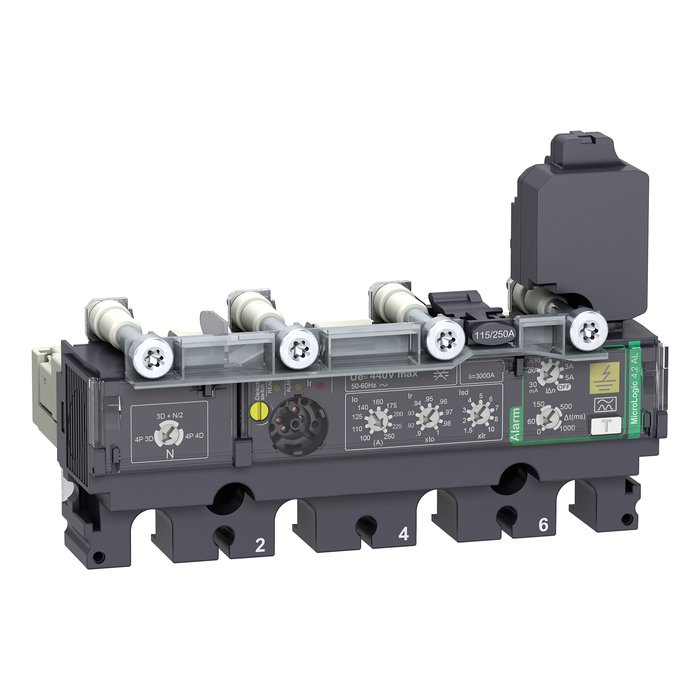

	SCHC1044A100 NSX100 DECL MIC4.2AL 4P4D 100A 3606481993977		1 517,4965 € / U HT 1 820,9958 € / U TTC

	SCHC1044A040 NSX100 DECL MIC4.2AL 4P4D 40A 3606481993960		1 525,0128 € / U HT 1 830,0154 € / U TTC

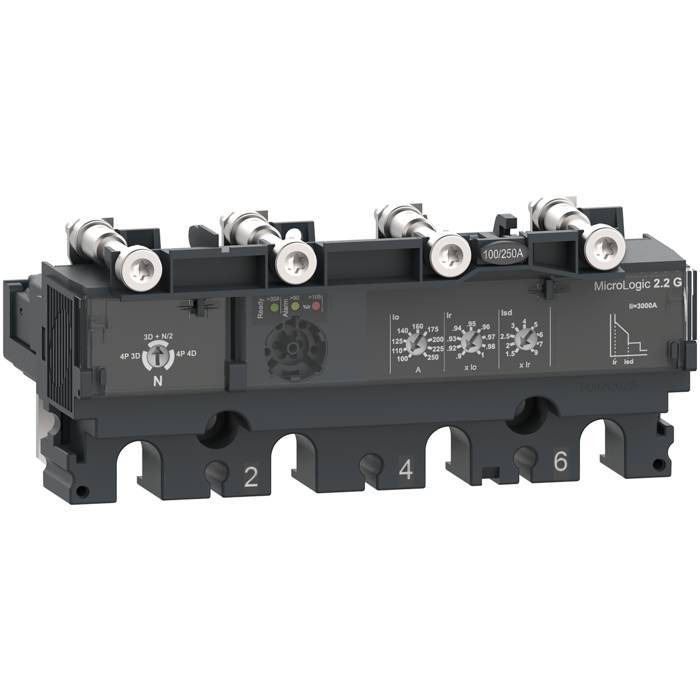

	SCHC1042G100 Décl. ML2.2G 100A 4P4D NSX100 3606482000780		664,4290 € / U HT 797,3148 € / U TTC
