Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A
Décl. ML2.2 100A 4P4D NSX100 Décl. ML2.2 100A 4P4D NSX100
Décl. ML2.2 100A 4P4D NSX100 Décl. ML2.2 100A 4P4D NSX100
Information(s) non contractuelle(s)

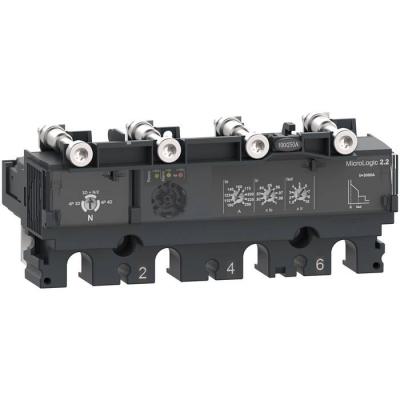

ComPacT NSX - Déclencheur MicroLogic 2.2 100A - 4P4D pour NSX100-250

Décl. ML2.2 100A 4P4D NSX100
Code article : SCHC1042D100
Disponibilité :
En stock 2 U en stock
Prix tarif catalogue fabricant TTC
1 031,1240 € / U
Prix unitaire net HT
410,3264 € / U
soit :
492,3917 € / U TTC
 Déjà client ? Connectez-vous
U
      Ajouter au panier
Marque : Schneider Electric
EAN : 3606482000063
Réf. fabricant : C1042D100

  Fabriqué en France

Lien fiche fabricant
Lien notice fabricant
Lien notice fabricant
Lien notice fabricant
Informations complémentaires :
Le déclencheur électronique MicroLogic 2.2 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 100A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard et instantanée.
Calibre du déclencheur :  100 A à 40 °C
Nombre de pôles :  4
Tension assignée :  690 V CA 50/60 Hz
Régulation rohs chine :  Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Type de protection :  Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta
Signalisation locale :  pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch
Compatibilité de gamme :  ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér
Paramètres de protection neutre :  0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)
Plage de réglage de la temporisation de la protection longue durée (tr) :  11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir
Mémoire thermique :  20 minutes avant et après le déclenchement
Gamme de produits :  ComPacT NSX100...250 nouvelle génération
Degré de pollution :  3 se conformer à CEI 60947-1
Directive rohs ue :  Conforme Déclaration RoHS UE
Finition de la protection du moteur :  déclencheur électronique
Réglage du seuil de protection courte durée isd :  Réglable 9 positions
Normes :  UL 508EN/CEI 60947-2
Type de produit ou équipement :  Unité de contrôle
Régulation reach :  Déclaration REACh
Nom du déclencheur :  Micrologic 2.2
Plage de réglage du seuil de protection courte durée (isd) :  1,5...10 x Ir
Type de déclencheur :  Electronique
Application :  Distribution
Pôles protégés :  3t + N/24t3t
Certifications du produit :  EACMarineCCC
Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :  40...100 A
Réglage de courant du déclencheur de surcharge (a) :  40,0 100,0
Température de l'air ambiant en fonctionnement :  -2570 °C
Température ambiante de stockage :  -5085 °C
Poids de l'emballage 3 :  10,694 kg
Fréquence du réseau :  50/60 Hz
Garantie :  18 mois
Fonction déclencheur de court-circuit :  retardé
Position du pôle neutre :  Gauche
Plage de réglage de la temporisation de la protection courte durée (tsd) :  0,02 s
Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :  1500 A
Hauteur de l'emballage 1 :  6,6 cm
Largeur de l'emballage 1 :  9,6 cm
Poids de l'emballage (kg) :  570 g
Longueur de l'emballage 1 :  15 cm
Poids de l'emballage 2 :  94 kg
Hauteur de l'emballage 2 :  74 cm
Largeur de l'emballage 2 :  80 cm
Longueur de l'emballage 2 :  60 cm
Hauteur de l'emballage 3 :  30 cm
Largeur de l'emballage 3 :  30 cm
Longueur de l'emballage 3 :  40 cm
Courant permanent nominal (iu) (a) :  100,0
Fonctions de protection du déclencheur :  LSoI
Mode d'installation du disjoncteur :  Fixe
Réglage du capteur de protection instantanée ii (protection court-circuit) :  Fixe
Réglage de la temporisation de la protection longue durée tr :  Fixe
Réglage de la temporisation de la protection courte durée tsd :  Fixe
Type d'emballage 1 :  PCE
Type d'emballage 2 :  P06
Nb produits dans l'emballage 2 :  144
Type d'emballage 3 :  S03
Sans mercure :  Oui
Information sur les exemptions rohs :  Oui
Description des pôles :  4P
Type de réseau :  CA
Nb produits dans l'emballage 3 :  18
Qc carton :  18
Qct :  PF
Nombre d'unité par paquet :  1
Qc unité :  1
Mots clés : compact nsx déclencheur micrologic c1042d100 3606482000063 schc1042d100
 Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !
410,3264 € / U HT
492,3917 € / U TTC		Ajouter au panier
Ces produits pourraient vous intéresser :
MarqueCode articleDisponibilité :Déjà client ? Connectez-vous
Décl. ML2.2 100A 3P3D NSX100
SCHC1032D100
Décl. ML2.2 100A 3P3D NSX100
3606481999634		341,7198 € / U HT

410,0638 € / U TTC		UAjouter
NSX160B dsj ML2.2 100A 4P4D
SCHC16B42D100
NSX160B dsj ML2.2 100A 4P4D
3606481996701		948,4586 € / U HT

1 138,1503 € / U TTC
NSX100S blc coupure 100A 4P
SCHC10S4
NSX100S blc coupure 100A 4P
3606481999788		746,3416 € / U HT

895,6099 € / U TTC
NSX100N disj ML2.2 100A 4P4D
SCHC10N42D100
NSX100N disj ML2.2 100A 4P4D
3606481998279		866,7389 € / U HT

1 040,0867 € / U TTC

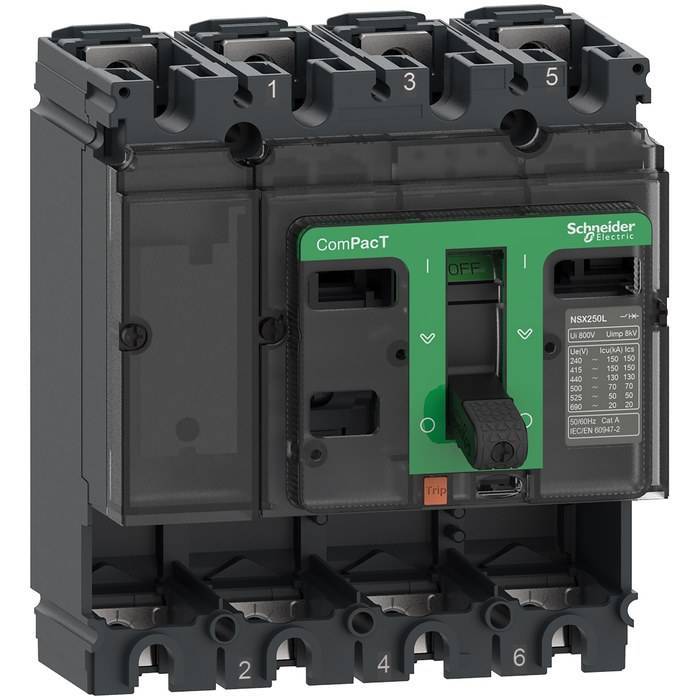

NSX100N bloc coupure 100A 4P
