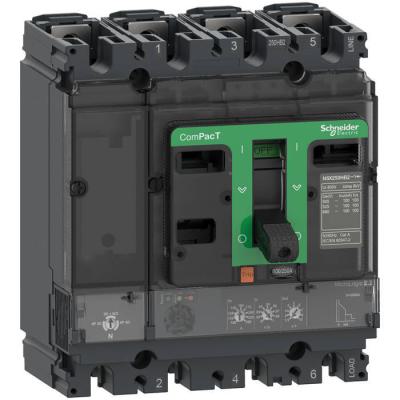

ComPacT NSX160F - Disjoncteur - MicroLogic 2.2 100A - 4P4D - 36kA - montage fixe

NSX160F disj ML2.2 100A 4P4D

Code article : SCHC16F42D100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 580,0000 € / U


	Prix unitaire net HT
	1 026,6874 € / U
	soit :
	1 232,0249 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482005532
Réf. fabricant : C16F42D100

Informations complémentaires :
Le disjoncteur NSX160F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.2 100A, 4P4D PdC F, niveau de perf. 36kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Pouvoir de coupure ultime en court-circuit (icu) :	10ákA à 600 V CA 50/60 Hz se conformer à UL 50885ákA à 240 V CA 50/60 Hz se conformer à UL

Pouvoir de coupure nominal en court-circuit de service (ics) :	35ákA à 440 V CA 50/60 Hz se conformer à CEI 60947-236ákA à 380/415 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	7500ácycle à 690 V In15000ácycle à 690 V In/220000ácycle à 440 V In40000ácycle à 440 V In/

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Plage de réglage de la temporisation de la protection longue durée (tr) :	11ás à 7,2 x Ir16ás à 6 x Ir400ás à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle :

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36ákA 415 V CA

Nom du déclencheur :	Micrologic 2.2

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100áA à 40á°C

Calibre du déclencheur :	100áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Pôles protégés :	3t4t3t + N/2

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	40000ácycle

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	40...100 A

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 3 :	119,52ákg

Fréquence du réseau :	50/60 Hz

Nom de l'appareil :	NSX160F

Poids de l'emballage (kg) :	2,49ákg

Poids de l'emballage 2 :	2,49ákg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1500 A

Largeur (l) :	140ámm

Hauteur (h) :	161ámm

Poids :	2,6ákg

Humidité relative :	0à95á%

Hauteur de l'emballage 3 :	150ácm

Longueur de l'emballage 3 :	120ácm

Finition de l'élément d'actionnement :	levier

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1500,0

Pertes de puissance :	3,6áW

Pas" de raccordement :	35ámm

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	15ácm

Largeur de l'emballage 1 :	18ácm

Longueur de l'emballage 1 :	18ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Largeur de l'emballage 3 :	80ácm

Courant permanent nominal (iu) (a) :	100,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de courant du déclencheur de surcharge (a) :	40,0

Indice de protection (ip) :	IP30

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	36,0

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	54,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	P12

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 3 :	48

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic montage fixe c16f42d100 3606482005532 schc16f42d100

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 026,6874 € / U HT
1 232,0249 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10F32D100 NSX100F disj ML2.2 100A 3P3D 3606481997166		644,8360 € / U HT 773,8032 € / U TTC

	SCHC10F42D100 NSX100F disj ML2.2 100A 4P4D 3606482005525		793,1279 € / U HT 951,7535 € / U TTC

	SCHC10R32D100 Disj ML2.2 100A 3P3D NSX100R 3606482000940		1 147,6265 € / U HT 1 377,1518 € / U TTC

	SCHC10R42D100 Disj ML2.2 100A 4P4D NSX100R 3606482001183		1 520,3374 € / U HT 1 824,4049 € / U TTC

	SCHC16F32D100 NSX160F disj ML2.2 100A 3P3D 3606481997173		853,3252 € / U HT 1 023,9902 € / U TTC

	SCHC16F42D160 NSX160F disj ML2.2 160A 4P4D 3606482005549		1 260,0175 € / U HT 1 512,0210 € / U TTC

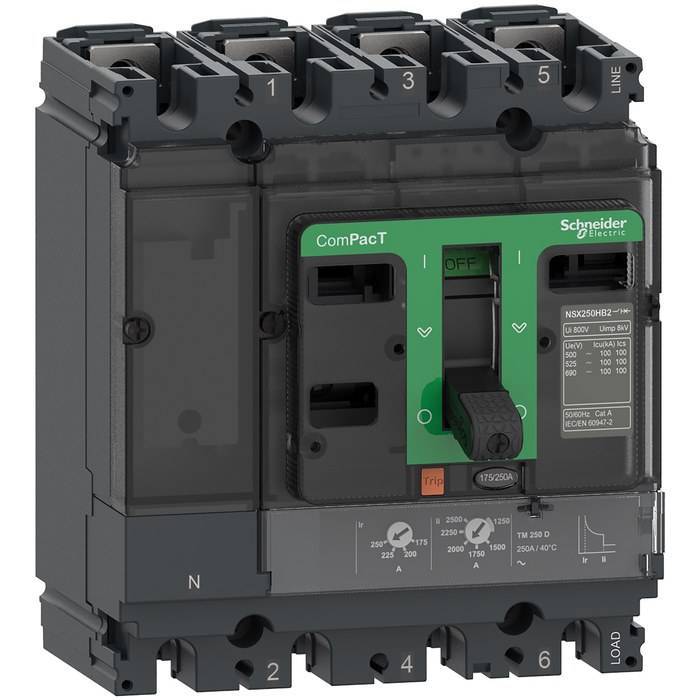

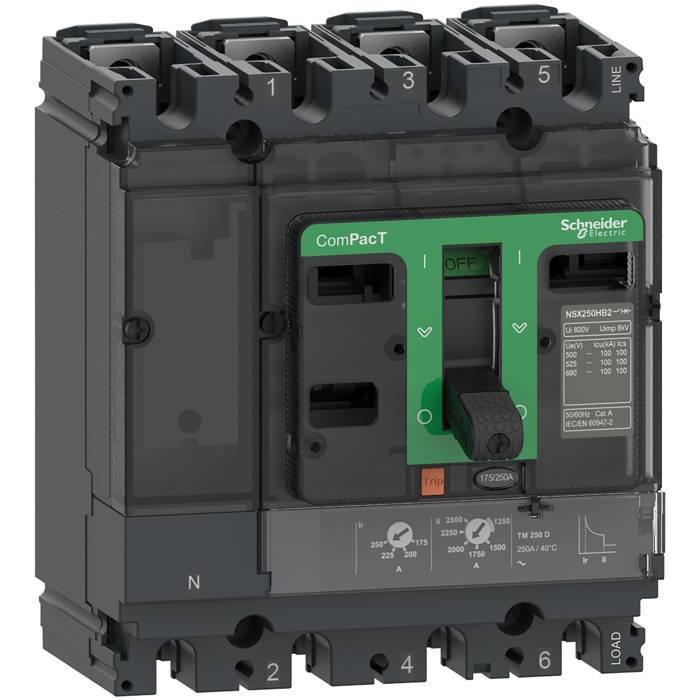

	SCHC16F4TM100 NSX160F disj TMD 100A 4P4D 3606481997548		917,1756 € / U HT 1 100,6107 € / U TTC
